El documento describe los experimentos realizados con circuitos eléctricos usando el simulador Tinkercad. Incluye circuitos en serie, divisor de tensión, circuitos paralelos, divisor de corriente y circuitos mixtos. Se midieron voltajes, intensidades y resistencias equivalentes, y se observó que a pesar de los cambios en las resistencias individuales, la intensidad y voltaje totales no cambiaron. Finalmente, se establece una analogía entre los componentes eléctricos y aspectos de la crisis económica durante la pandemia.

8. Propósito
El estudiante utiliza el Simulador de Circuitos
(TINKERCAD)y aplica en un circuito el divisor de
tensión y divisor de corriente. Finalmente hace una
analogía con los datos obtenidos y el momento de
pandemia que vivimos.

9. En proceso

10. Nivel 1

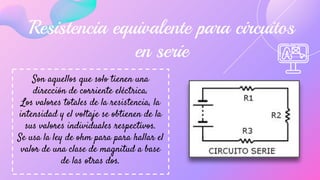

11. Resistencia equivalente para circuitos
en serie
Son aquellos que solo tienen una
dirección de corriente eléctrica.
Los valores totales de la resistencia, la
intensidad y el voltaje se obtienen de la
sus valores individuales respectivos.
Se usa la ley de ohm para para hallar el
valor de una clase de magnitud a base
de las otras dos.

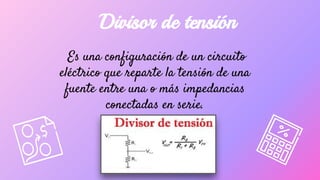

12. Es una configuración de un circuito
eléctrico que reparte la tensión de una
fuente entre una o más impedancias
conectadas en serie.
Divisor de tensión

13. Nivel 2

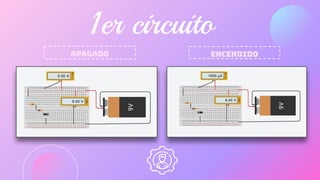

14. 1er circuito
Apagado Encendido

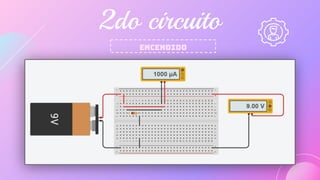

15. 2do circuito
Encendido

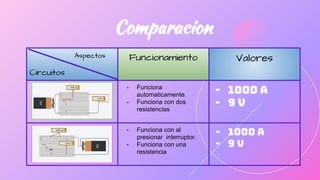

16. Comparacion
Aspectos
Circuitos
Funcionamiento Valores
- Funciona
automaticamente.
- Funciona con dos
resistencias
- 1000 A
- 9 V
- Funciona con al
presionar interruptor.
- Funciona con una
resistencia
- 1000 A
- 9 V

17. Nivel 3

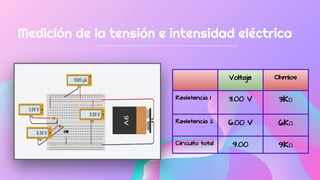

18. Medición de la tensión e intensidad eléctrica
Voltaje Ohmios
Resistencia 1 3.00 V 3KΩ
Resistencia 2 6.00 V 6KΩ
Circuito total 9.00 9KΩ

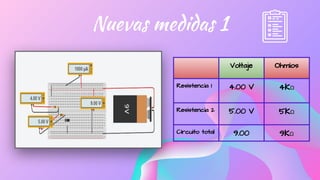

19. Nuevas medidas 1
Voltaje Ohmios
Resistencia 1 4.00 V 4KΩ
Resistencia 2 5.00 V 5KΩ
Circuito total 9.00 9KΩ

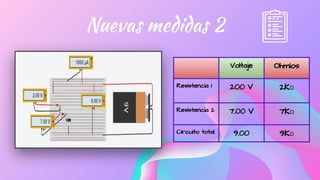

20. Nuevas medidas 2
Voltaje Ohmios
Resistencia 1 200 V 2KΩ
Resistencia 2 7.00 V 7KΩ
Circuito total 9.00 9KΩ

21. Logrado

22. Nivel 1

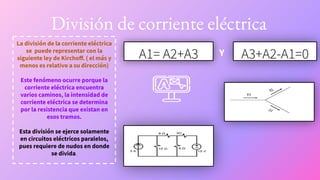

23. División de corriente eléctrica
La división de la corriente eléctrica
se puede representar con la
siguiente ley de Kirchoff. ( el más y
menos es relativo a su dirección)
Este fenómeno ocurre porque la
corriente eléctrica encuentra
varios caminos, la intensidad de
corriente eléctrica se determina
por la resistencia que existan en
esos tramos.
Esta división se ejerce solamente
en circuitos eléctricos paralelos,
pues requiere de nudos en donde
se divida.
A1= A2+A3 A3+A2-A1=0Y

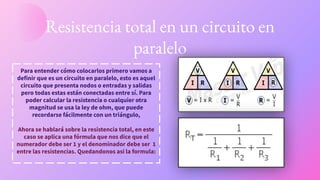

24. Resistencia total en un circuito en
paralelo
Para entender cómo colocarlos primero vamos a
definir que es un circuito en paralelo, esto es aquel
circuito que presenta nodos o entradas y salidas
pero todas estas están conectadas entre sí. Para
poder calcular la resistencia o cualquier otra
magnitud se usa la ley de ohm, que puede
recordarse fácilmente con un triángulo,
Ahora se hablará sobre la resistencia total, en este
caso se aplica una fórmula que nos dice que el
numerador debe ser 1 y el denominador debe ser 1
entre las resistencias. Quedandonos asi la formula:

25. Nivel 2

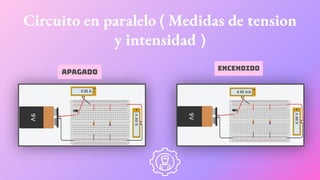

26. Circuito en paralelo ( Medidas de tension
y intensidad )
Apagado
Encendido

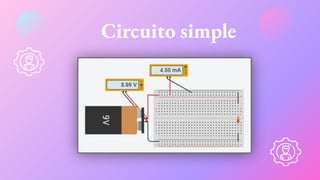

27. Circuito simple

28. Amperimetro Ohmetro
Circuito 1 4.5 mA 2KΩ
Cuando 2 4.5 mA 2KΩ
Resultados

29. Nivel 3

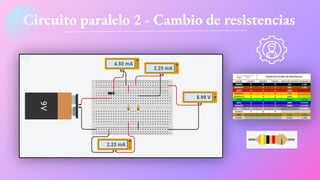

30. Circuito paralelo 2 - Cambio de resistencias

31. Conclusión de circuitos
Al cambiar las resistencias por unas que al sumarse (de forma
paralela) den la misma resistencia total, el valor del resto de
elementos no cambia. A pesar de que la intensidad de
corriente por resistencia varía, la intensidad total sigue siendo
la misma y por supuesto, la tensión de corriente también es la
misma.

32. Destacado

33. Nivel 1

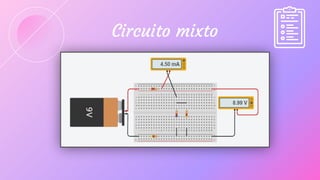

34. Circuito mixto

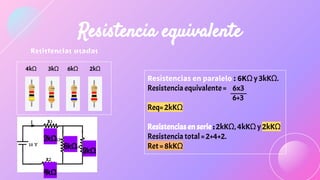

35. Resistencias usadas
4kΩ 3kΩ 6kΩ 2kΩ
2kΩ
6kΩ
4kΩ
3kΩ
Resistencia equivalente
Resistencias en paralelo : 6KΩ y 3kKΩ.
Resistencia equivalente = 6x3
6+3
Req= 2kKΩ
Resistencias en serie : 2kKΩ, 4kKΩ y 2kKΩ
Resistencia total = 2+4+2.
Ret = 8kKΩ

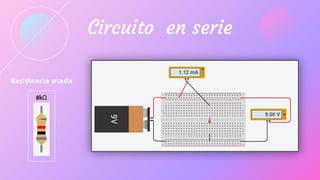

36. Circuito en serie
Resistencia usada
8kΩ

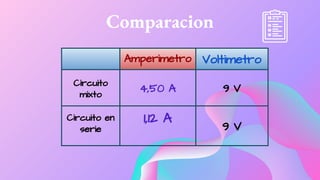

37. Amperimetro Voltimetro
Circuito
mixto
4,50 A 9 V
Circuito en
serie
1,12 A
9 V
Comparacion

38. Nivel 2

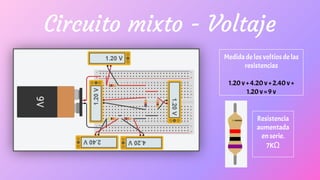

39. Circuito mixto - Voltaje
Medida de los voltios de las
resistencias
1.20 v + 4.20 v + 2.40 v +
1.20 v = 9 v
Resistencia
aumentada
en serie.
7KΩ

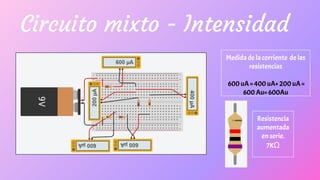

40. Circuito mixto - Intensidad
Medida de la corriente de las
resistencias
600 uA = 400 uA+ 200 uA =
600 Au= 600Au
Resistencia
aumentada
en serie.
7KΩ

41. ¿Qué sucede con las
intensidades
de corriente?
Las intensidades de corriente que
circulan por las resistencias ubicadas
en serie, son las mismas, al igual que la
intensidad equivalente que circula por
las resistencias en paralelo, son iguales
ya que esa resistencia equivalente
vendría a ser parte del circuito en serie.
¿Qué sucede con las
tensiones en las
resistencias?
La tensión que pasa por las
resistencias en paralelo son las
mismas entre ellas, mientras que la
que pasa por las resistencias en serie
son distintas.

42. Nivel 3

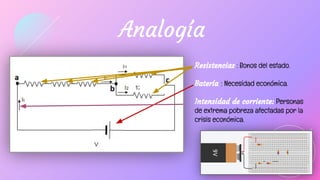

43. Analogía
Resistencias : Bonos del estado.
Batería : Necesidad económica.
Intensidad de corriente: Personas
de extrema pobreza afectadas por la
crisis económica.
blaaa blaaa blaaa
blaaa
blaaa
blaaa

44. Gracias
