El documento describe cómo calcular la cantidad y tipo de ascensores necesarios para un edificio de oficinas de 25 pisos y 10,000 metros cuadrados. Se determina que la capacidad efectiva es del 13% de la población total de 1,000 personas, o 130 personas que deben ser evacuadas en 5 minutos. Los gráficos muestran que para evacuar 130 personas en ese tiempo se requieren 5 ascensores de 1,134 kg con una velocidad de 3 m/s.

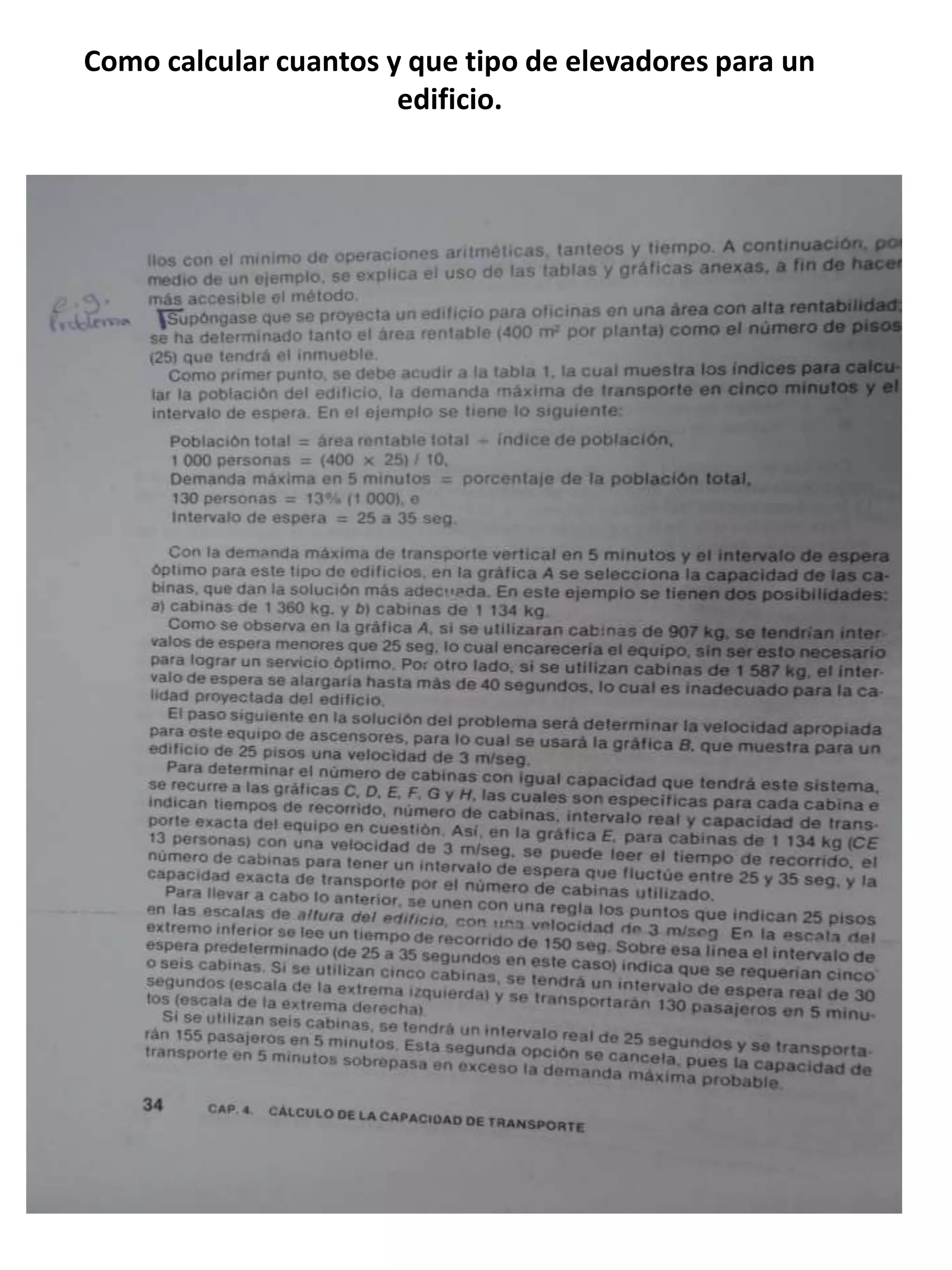

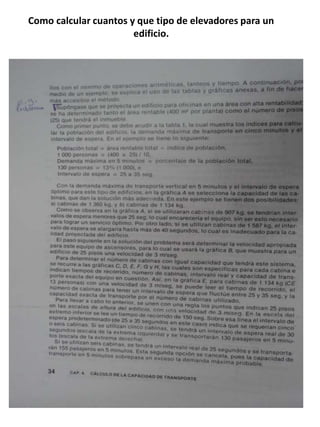

1. Como calcular cuantos y que tipo de elevadores para un
edificio.

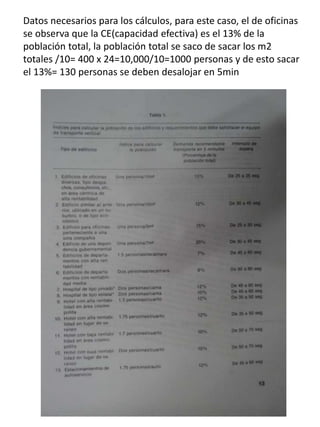

3. Datos necesarios para los cálculos, para este caso, el de oficinas
se observa que la CE(capacidad efectiva) es el 13% de la
población total, la población total se saco de sacar los m2
totales /10= 400 x 24=10,000/10=1000 personas y de esto sacar
el 13%= 130 personas se deben desalojar en 5min

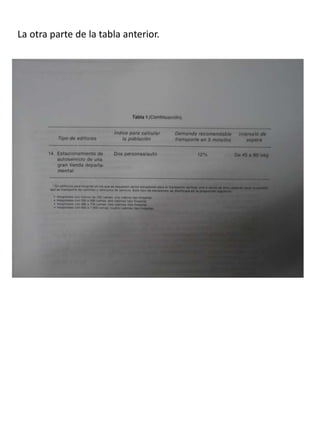

4. La otra parte de la tabla anterior.

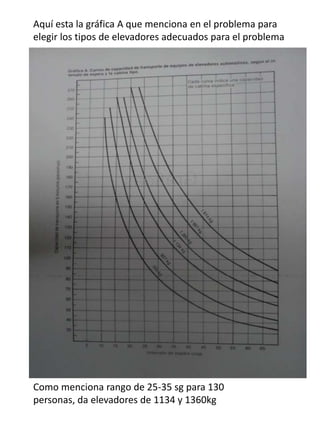

5. Aquí esta la gráfica A que menciona en el problema para
elegir los tipos de elevadores adecuados para el problema
Como menciona rango de 25-35 sg para 130
personas, da elevadores de 1134 y 1360kg

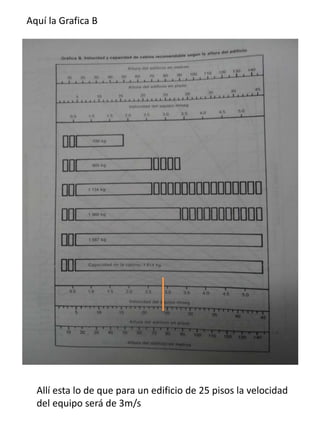

6. Aquí la Grafica B
Allí esta lo de que para un edificio de 25 pisos la velocidad
del equipo será de 3m/s

7. Gráfica C – 700kg

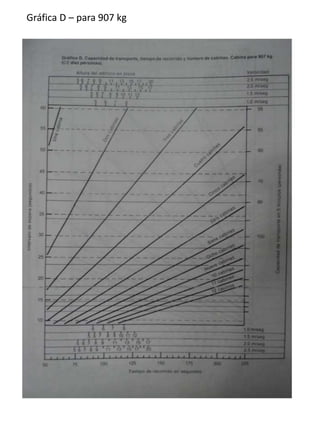

8. Gráfica D – para 907 kg

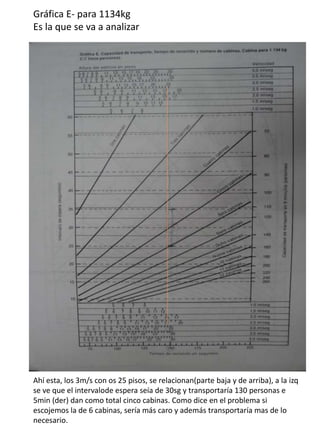

9. Gráfica E- para 1134kg
Es la que se va a analizar
Ahí esta, los 3m/s con os 25 pisos, se relacionan(parte baja y de arriba), a la izq
se ve que el intervalode espera seía de 30sg y transportaría 130 personas e
5min (der) dan como total cinco cabinas. Como dice en el problema si
escojemos la de 6 cabinas, sería más caro y además transportaría mas de lo
necesario.

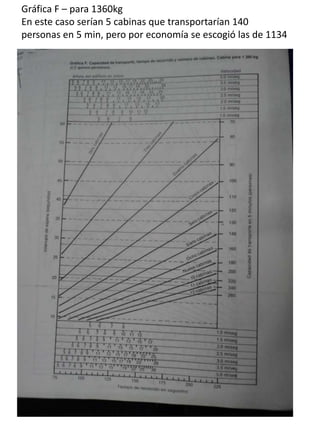

10. Gráfica F – para 1360kg
En este caso serían 5 cabinas que transportarían 140
personas en 5 min, pero por economía se escogió las de 1134

11. Gráfica G – para 1587 kg

12. Gráfica H – para 1814 kg

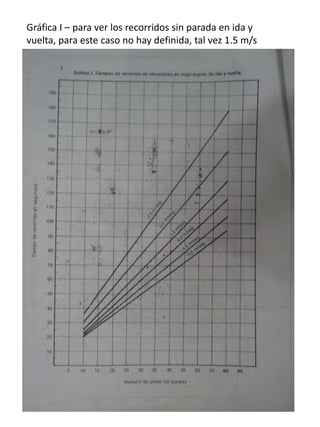

13. Gráfica I – para ver los recorridos sin parada en ida y
vuelta, para este caso no hay definida, tal vez 1.5 m/s

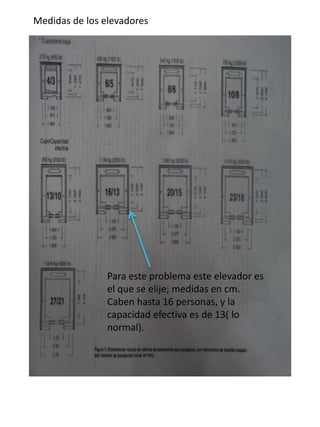

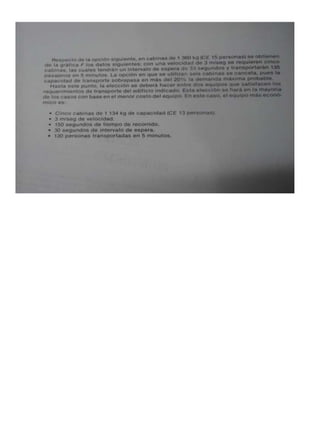

14. Para este problema este elevador es
el que se elije; medidas en cm.
Caben hasta 16 personas, y la
capacidad efectiva es de 13( lo
normal).

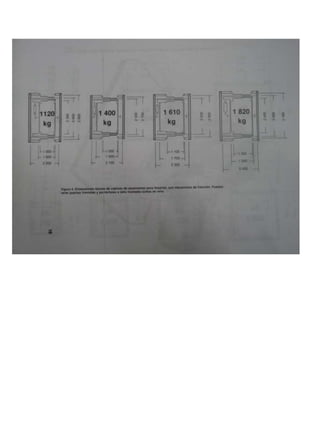

Medidas de los elevadores
