Este documento describe diferentes tipos de engranajes y mecanismos de transmisión de movimiento. Explica que las cadenas y piñones permiten transmitir movimiento giratorio entre ejes paralelos posiblemente cambiando la velocidad pero no el sentido. También describe características de engranajes rectos, helicoidales y cónicos, así como la relación entre la velocidad y el número de dientes. Finalmente, indica que una cremallera convierte movimiento giratorio en lineal usando un engranaje cilíndrico y uno recto.

1. Cadenas y Piñones Sergio Del Campo y Beatriz Delgado 2º B 2006/07 I.E.S. Dámaso Alonso Puertollano

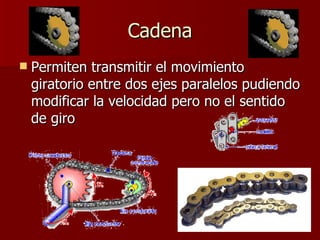

2. Cadena Permiten transmitir el movimiento giratorio entre dos ejes paralelos pudiendo modificar la velocidad pero no el sentido de giro

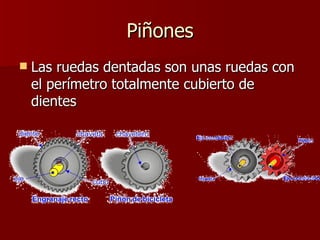

3. Piñones Las ruedas dentadas son unas ruedas con el perímetro totalmente cubierto de dientes

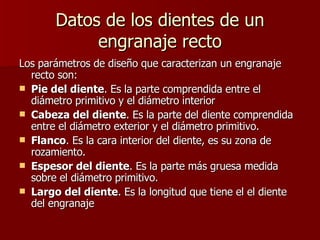

4. Datos de los dientes de un engranaje recto Los parámetros de diseño que caracterizan un engranaje recto son: Pie del diente . Es la parte comprendida entre el diámetro primitivo y el diámetro interior Cabeza del diente . Es la parte del diente comprendida entre el diámetro exterior y el diámetro primitivo. Flanco . Es la cara interior del diente, es su zona de rozamiento. Espesor del diente . Es la parte más gruesa medida sobre el diámetro primitivo. Largo del diente . Es la longitud que tiene el el diente del engranaje

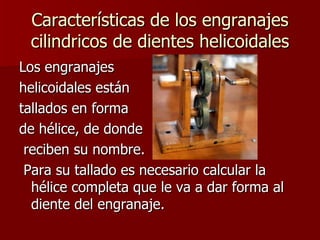

5. Características de los engranajes cilindricos de dientes helicoidales Los engranajes helicoidales están tallados en forma de hélice, de donde reciben su nombre. Para su tallado es necesario calcular la hélice completa que le va a dar forma al diente del engranaje.

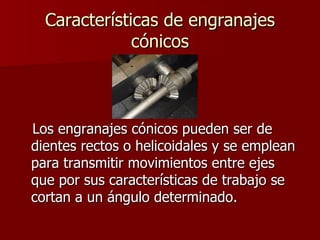

6. Características de engranajes cónicos Los engranajes cónicos pueden ser de dientes rectos o helicoidales y se emplean para transmitir movimientos entre ejes que por sus características de trabajo se cortan a un ángulo determinado.

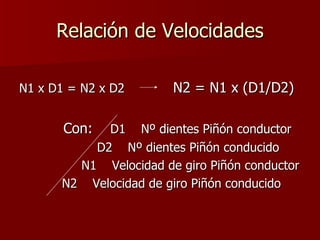

7. Relación de Velocidades N1 x D1 = N2 x D2 N2 = N1 x (D1/D2) Con: D1 Nº dientes Piñón conductor D2 Nº dientes Piñón conducido N1 Velocidad de giro Piñón conductor N2 Velocidad de giro Piñón conducido

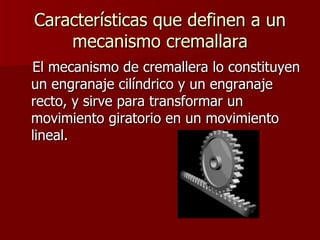

8. Características que definen a un mecanismo cremallara El mecanismo de cremallera lo constituyen un engranaje cilíndrico y un engranaje recto, y sirve para transformar un movimiento giratorio en un movimiento lineal.
