Campos Electromagneticos - Tema 10
Este documento resume las ecuaciones de Maxwell y cómo se aplican a campos electromagnéticos estáticos y variables con el tiempo. Presenta las formas diferencial e integral de las leyes de Gauss para campos eléctricos y magnéticos, Faraday y Ampere. También explica cómo las ecuaciones cambian para campos que varían con el tiempo.
Más contenido relacionado
Similar a Campos Electromagneticos - Tema 10
Campos Electromagneticos - Tema 10
- 1. CAMPOS ELECTROMAGNÉTICOS TEMA 10 RESUMENECUACIONES MAXWELL Ingeniería Eléctrica – Electrónica y de Comunicaciones Prof. Máximo Domínguez Ciclo Nov 2009 – Ene 2010 Santo Domingo, RD

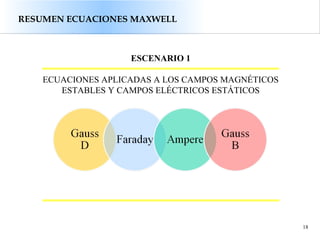

- 2. 18 RESUMEN ECUACIONES MAXWELL ESCENARIO1 ECUACIONES APLICADAS A LOS CAMPOS MAGNÉTICOS ESTABLES Y CAMPOS ELÉCTRICOS ESTÁTICOS

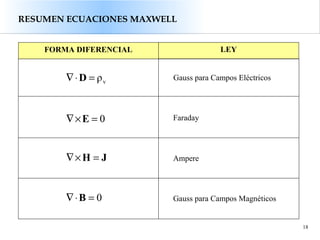

- 3. 18 RESUMEN ECUACIONES MAXWELL FORMADIFERENCIAL LEY Gauss para Campos Eléctricos Faraday Ampere Gauss para Campos Magnéticos vρ=⋅∇ D 0=×∇ E JH =×∇ 0=⋅∇ B

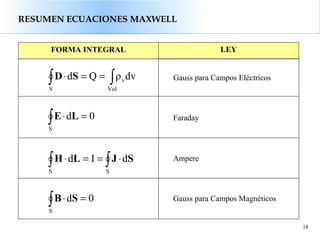

- 4. 18 RESUMEN ECUACIONES MAXWELL FORMAINTEGRAL LEY Gauss para Campos Eléctricos Faraday Ampere Gauss para Campos Magnéticos ∫ ∫==⋅ S Vol vdvρQdSD ∫ =⋅ S 0dLE ∫ ∫ ⋅==⋅ S S dId SJLH ∫ =⋅ S 0dSB
- 5. 18 RESUMEN ECUACIONES MAXWELL ESCENARIO2 ECUACIONES APLICADAS A LOS CAMPOS VARIANTES CON EL TIEMPO
- 6. 18 RESUMEN ECUACIONES MAXWELL FORMADIFERENCIAL LEY Gauss para Campos Eléctricos Faraday Ampere Gauss para Campos Magnéticos vρ=⋅∇ D t∂ ∂ −=×∇ B E t∂ ∂ +=×∇ D JH 0=⋅∇ B

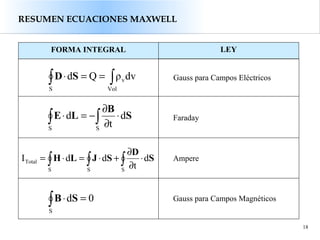

- 7. 18 RESUMEN ECUACIONES MAXWELL FORMAINTEGRAL LEY Gauss para Campos Eléctricos Faraday Ampere Gauss para Campos Magnéticos ∫ ∫==⋅ S Vol vdvρQdSD ∫ ∫ ⋅ ∂ ∂ −=⋅ S S d t d S B LE ∫ ∫∫ ⋅ ∂ ∂ +⋅=⋅= S SS Total d t ddI S D SJLH ∫ =⋅ S 0dSB
- 8. GRACIAS POR SUATENCIÓNGRACIAS POR SU ATENCIÓN
