El documento describe los diferentes tipos de cielos falsos, sus materiales, características e instalación. Menciona cielos tradicionales de madera, yeso y cartón, así como cielos modulares con placas desmontables de yeso, fibra de vidrio u otros materiales. Explica los requisitos de la estructura soporte, colocación de planchas y accesorios para cada solución.

1. CIELOS Requerimiento Físicos, funcionales, mecánicos y estéticos Materiales, características tipológicas, aplicación y rendimientos Madera, placas de madera, placas de yeso, acero,cobre, plásticos, estucos, otros Cielos falsos, estructura y revestimientos

2. Definición El cielo es una solución constructiva empleada para separar espacios y ambientes de la techumbre de una vivienda o edificio, permitiendo una mejor terminación visible hacia el interior.

3. Generalidades Una vez revestida la obra con los elementos exteriores solicitados es necesario revestir interiormente cielos y paramentos interiores (terminaciones)

4. Elección del Cielo: Consideraciones Aspectos estéticos Aspectos de mantención Costos Plazos de Instalación Condiciones Ambientales Interiores Humedad Resistencia al fuego Requerimientos Acústicos

5. CIELOS TRADICIONALES DE MADERA DE YESO CARTON DE FIBROCEMENTO

6. Preparación de la Base: Requisitos Contar con la estabilidad suficiente para resistir el peso del revestimiento. Revisión geométrica de los paramentos interiores, cielo ó complejo de techumbre. Colocación de la barrera de humedad.

7. Instalación del Cielo

8. Instalación con Vigas a la Vista Entre las vigas se fija el revestimiento en basa a: 1-Tableros Ranurados. 2.-Molduras para Cielo. 3.-Tablero contrachapado estructural (arriostrado a la estruct.) Fijaciones: Clavos ó tornillos, @ 15 cm. en perímetro y @ 30 cm en interior.

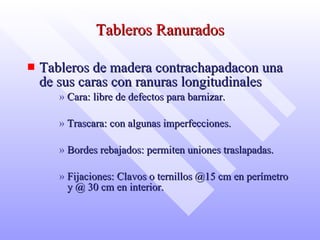

9. Tableros Ranurados Tableros de madera contrachapadacon una de sus caras con ranuras longitudinales Cara: libre de defectos para barnizar. Trascara: con algunas imperfecciones. Bordes rebajados: permiten uniones traslapadas. Fijaciones: Clavos o ternillos @15 cm en perímetro y @ 30 cm en interior.

10. 1.-Tablero contrachapado estructural que queda como solución de cielo, sobre vigas que conforman el tijeral. 2.-Solución de cielo con yeso cartón.

11. En tableros con bordes rectos se dejan canterías de 2-3 mm, con un listón que cubre la unión

12. Molduras para Cielo Piezas de madera seca cepillada ( con 12% humedad),machihem-bradas que se fijan al envigado secundario o auxiliar de un entrepiso.

13. Se fija el entablado en forma perpendicular a las vigas secundarias sobre entramado horizontal o inclinado, quedando las vigas a la vista.

14. Se fijan listones de 2 x 2” a las vigas secundarias y luego las tablas machihembradas

15. Cielo bajo Entramado Nivelar el envigado y asegurar estabilidad de humedad. Instalar un encintado o listoneado de madera cepillada de 2 x 2”bajo entramado.

16. Revestimiento con uniones longitudinales Se recomienda alternar los cortes, por una razón estética. La fijación del revestimiento, además de clavos se puede reforzar con adhesivo para madera

17. CIELOS FALSOS Cielo suspendido de un elemento estructural Estructura del cielo: Madera Metal Finalidad: Regular la escala de un espacio. Ocultar sistemas de alcantarillado, luz, calefacción, ductos en general. Decorar un determinado recinto.

18. Características de los Cielos Falsos Pueden ir en forma: Horizontal Inclinada Curva Materiales: Madera: prensada, aglomerada, terciada Volcanita, fibrocemento Planchas metálicas Planchas en base a fibras minerales

19. Materiales: 1.- Planchas de Madera Masisa Base : principalmente entramado resistente de madera Colocación: Se traza un esquema desde el centro a los bordes. Necesita juntas de dilatación (3 mm.) No se logra un cielo contínuo (fragmentado) Caracteríticas Fácil montaje e instalación Buen comportamiento termo-acústico Buena trabajabilidad MALA RESISTENCIA A HUMEDAD Se recomienda para INTERIOR

20. 2.- Planchas de Yeso- Cartón a Estr. De Madera Base: Listoneado o encintado de madera cepillada fija a una estructura de madera. Uso: Bajo cerchas o envigados de madera Colocación: Necesario nivelar y suplir en caso de desniveles Las estructuras soportantes deben tener escuadrías y humedad adecuadas. Planchas clavadas o atornilladas (autoperforantes)

21. Unión de planchas traslapadas A. Envigado B. Encintado ó listoneado cada 50 cm. C. Planchas de Volcanita D. Clavos o tornillos

22. Colocación Planchas Encintar cada 50 cm sobre estructura de madera, asegurando inamovilidad . Clavar o atornillar planchas a encintado . C oloca r planchas en forma transversal al listoneado, clavadas o atornilladas cada 15 cm, y traslapadas. Instalar aislación térm o- acústica en forma continua . Efectuar proceso de Junta Invisible si corresponde.

23. Instalación de las planchas

24. Yeso Cartón a Estructura Metálica Base: Perfiles Metálicos Livianos de fierro galv. que se instalan a Uso: Cielos falsos en edificaciones comerciales y/o servicios. Colocación: Necesario nivelar y suplir en caso de desniveles Las estructuras soportantes deben tener escuadrías y humedad adecuadas. Planchas clavadas o atornilladas (autoperforantes)

25. Instalación Cielo a Sist. E. Metálica 1. Instalar solera perimetral en dos lados opuestos del perímetro. Fijar los tensores a 1.2 m t formando un patrón cuadrado. Atornillar montantes a tensores rígidos, en forma paralel a unos de otros. Atornillar perfiles Omega a montantes en forma perpendicular ( armar el reticulado ).

26. 2. Atornillar perfiles O mega a montantes a 50 cm con tornillos de 3/8” . P resentar planchas a la estructura metálica ya terminada en forma transversal a los perfiles tipo Omega.

27. 3 . Atornillar las planchas a los perfiles tipo Omega cada 20 cm . 4. Instalar aislación térm o- acústica en f orma continua . 5. Efectuar proceso de Juntura Invisible si corresponde.

28. Solución de envigado y cielo de acero galvanizado liviano, (tipo Metalcon)

33. CIELOS MODULARES Sistema constructivo horizontal de placas modulares livianas compuesto por : estructura de perfiles desmontables de fierro galvanizado pre-pintado, colgada con alambres de amarre pre-estirado N°16 ó N°18 formando cuadrados o rectángulos. placas de Cielos Modulares .

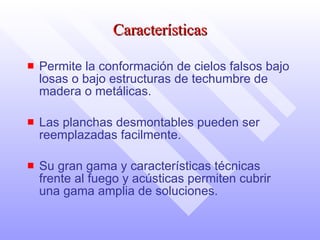

34. Características P ermite la conformación de cielos falsos bajo losas o bajo estructuras de techumbre de madera o metálicas. L as planchas desmontables pueden ser reemplazadas facil mente . Su gran gama y características técnicas frente al fuego y acústicas permiten cubrir una gama amplia de soluciones.

35. Características y Usos Los Cielos Modulares se instala n en : oficinas, centros comerciales, hospitales, clínicas, aeropuertos, salas de conferencias espacios cuyo fin no es habitacional. S e puede acceder f a cilmente a servicios eléctricos, telefónicos y de climatización (totalmente registrable) .

36. Tipos de Placas Yeso Moldeado Fibra de Vidrio Yeso Cartón Fibra Mineral Placas Metálicas Poliestireno expandido gravillado Madera: Placas de MDF, con terminación de melamina o enchapes de madera.

37. Propiedades Paneles de Yeso Moldeaado Resistencia al Fuego: INCOMBUSTIBLE Resistencia a la Humedad Alta Reflexión de la Luz Indeformabilidad Acepta Pintura Aislación Acústica Durabilidad Regulación Higrométrica

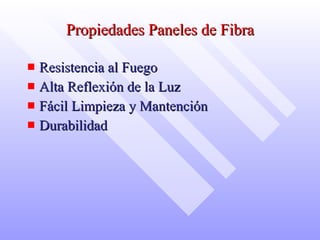

38. Propiedades Paneles de Fibra Resistencia al Fuego Alta Reflexión de la Luz Fácil Limpieza y Mantención Durabilidad

39. Perfilería: Tipos de Perfiles Perfil Principal: Largo: 3,66 mt. Poseen ranuras para conexión de p. Secundario Poseen conectores de gancho para su empalme Poseen juntas de dilatación para mejor comportamiento al fuego. Perfil Secundario: Largos: 1,22mt y 0,61 mt. Con conectores de gancho para empalme. Perfil Perimetral: Con forma de L, reforzado en los extremos para mayor resistencia. Largo: 3,0 mt.

40. Instalación Cielo Falso Etapa 1 : Instalación perfil de borde L (perimetral) Determinar altura piso a cielo (nivel) deseada. Clavar a los muros del recinto el perfil de borde L cada 40 ó 50 cm .

41. Etapa 2 : Determinación de ejes y sentido de instalación Determinar los ejes partiendo desde el eje de simetría del recinto. Determinar el sentido de instalación del cielo , según las dimensiones del recinto.

42. Etapa 3 :I nstalación de perfiles principales Estos irán a 1,22 mt de distancia entre si. Cortar la lengueta de unión del extremo de los perfiles principales que se apoyarán sobre el perfil L. C olgar los perfiles principales utilizando alambre galvanizado pre-estirado.

43. Etapa 4 : I nstalación de perfiles secundarios de 0,61 x 1,22mt. A nclar los perfiles secundarios de 1 , 22 m . en forma perpendicular a los perfiles principales ya instalados . Anclar los p.s. a 0 , 61 m . entre sí. Esto se hace insertando la leng ü eta de sus extremos en la ranura del perfil principal .

44. I nstalación de perfiles secundarios de 0,61 x 0,61mt. Mis mo procedimiento pero se procede a anclar los perfiles secundarios de 0.61 m. Esto se hace insertando la lengueta en las ranuras de los perfiles secundarios de 1.22 m, paralelamente entre los perfiles principales

45. Etapa 5 : Colocación de placas sobre los perfiles Levantar la placa en forma inclinada por entremedio de los módulos de la perfilería. Los equipos de ilumina- ción deben también ir suspendidos al elemento estructural con alambres propios. En ningún caso deberán descansar con todo su peso sobre la perfilería.

46. Sistema de Suspensión

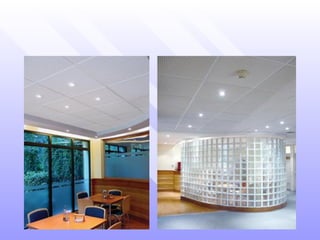

49. Glosario Yeso Moldeado : placas de yeso reforzado con fibra de vidrio en filamentos, incorporadas en la masa de la plancha. Fibra de Vidrio: Vidrio que se procesa en estado derretido para formar fibras y posteriormente tableros. Su proceso de elaboración requiere de materiales de revestimiento de dimensión estable estratificados en chapas hasta el núcleo de fibra de vidrio para dar textura y trama. Los revestimientos típicos son de fibra de vidrio, vinilo y poliéster.

50. Resistencia al Fuego - Propiedad de fungir como barrera contra el fuego. Los sistemas de paneles acústicos forman una membrana que captura el fuego dentro de un recinto. En l as estructuras resistentes al fuego se incluyen los paneles acústicos, sistemas de suspensión, accesorios lumínicos, disipadores y componentes estructurales . Panel Cuadrangular - Panel acústico normalmente de 12 x 12 pulgadas o de 12 x 24 pulgadas que se clava, se adhiere o suspende mediante un sistema de retícula suspendida. Los bordes suelen ser ranurados o recortados.

51. Electro Galvanizado - Proceso de recubrimiento mediante el cual se aplica una capa de zinc sobre un sustrato de acero enrollado en frío. El grosor o peso del revestimiento puede variar y suele clasificarse desde electro galvanizado superior hasta electro galvanizado estándar o "galvanoplastia de corta duración". El tratamiento permite que el metal sea resistente a la herrumbre.

52. Sistema de Suspensión - Retícula metálica suspendida de varillas o cables formada por Tes principales y secundarias, abrazaderas, viguetas y otros accesorios que sustentan los paneles acústicos sobrepuestos. El panel completo constituye una barrera contra el sonido, calor y fuego. También puede absorber el ruido en el recinto, y ocultar tubería y cableado en el pleno. Sistema de Suspensión para Paneles - Estructura con componentes de metal diseñada para sostener paneles suspendidos, normalmente paneles acústicos. También se puede diseñar para instalar accesorios lumínicos o difusores de aire.
