1. (Construcción en Seco)

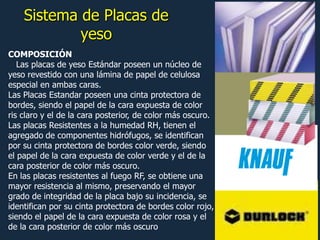

2. Sistema de Placas de
yeso
COMPOSICIÓN
Las placas de yeso Estándar poseen un núcleo de
yeso revestido con una lámina de papel de celulosa
especial en ambas caras.
Las Placas Estandar poseen una cinta protectora de
bordes, siendo el papel de la cara expuesta de color
ris claro y el de la cara posterior, de color más oscuro.
Las placas Resistentes a la humedad RH, tienen el
agregado de componentes hidrófugos, se identifican
por su cinta protectora de bordes color verde, siendo
el papel de la cara expuesta de color verde y el de la
cara posterior de color más oscuro.
En las placas resistentes al fuego RF, se obtiene una
mayor resistencia al mismo, preservando el mayor
grado de integridad de la placa bajo su incidencia, se
identifican por su cinta protectora de bordes color rojo,
siendo el papel de la cara expuesta de color rosa y el
de la cara posterior de color más oscuro

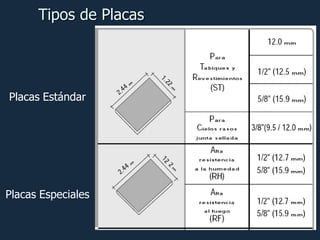

3. Tipos de Placas
Placas Estándar
Placas Especiales

4. Elementos Estructurales

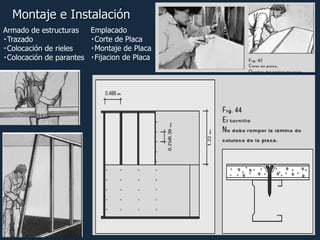

5. Montaje e Instalación
Emplacado
Armado de estructuras
Corte de Placa
Trazado
Montaje de Placa
Colocación de rieles
Colocación de parantes Fijacion de Placa

6. Placas de yeso

7. Prestaciones del sistema
Permite colocación de aislación
térmica y acústica entre placas
(velo de vidrio, poliuretano, etc.)
Simple montaje de instalaciones
complementairas (sanitarias,
eléctricas, etc.)

8. Fijaciones y Anclajes
a) Tarugos y tornillos o
tirafondo
b) Clavos y remaches
c) Tornillos:
-Fijación de perfiles, fijación de
1 placa a estructura, fijación de
2 placa a estructura.

9. Elementos de terminaciones

10. Elementos de terminaciones
Masillas:
Permite realizar acabados en
tabiques, cielorrasos y
revestimiento para su
posterior pintado,
empapelado, etc.
Cintas:
-Cinta de papel: Alta
resistencia ala tención, se
utiliza en juntas.
-Cinta de malla autoadhesiva:
Útil para reparaciones de la
placa
*Cinta flexible(fibra de vidrio
cruzada)
*Cinta flexible metálica

11. Tabique Simple
Se usan rieles de 70 ó 90
mm y parámetros de 69 ó
89 mm, separados cada 61
cm (Max.) con placas de
12, 12.5 mm obteniendo
un espesor total de 8.9 cm
ó 12 cm.

12. Tabique Doble
Se usan rieles de 70 ó 90 mm y
parámetros de 69 ó 89 mm,
separados cada 40 ó 60 m,
primero se colocan las placas en
posición vertical y la segunda
capa en posición horizontal.

13. Medio Tabique
Se usan rieles de 70 ó 90 mm y
parámetros de 69 ó 89 mm,
separados cada 40 ó 60 cm,
emplacada en una sola cara con
placas de 12, 12.5, 15.9 mm.
Se usan en cerramiento de ductos,
revestimiento(donde se necesite
aislamiento), etc.

14. Tabiques especiales
Tabique curvo: La estructura se
realiza separando los parantes cada
15 ó 20 cm, el riel y la placa se
curva en obra
Se usan placas de 12, 12.5, 15.9 mm, se
puede usar sobre tabiques y concreto,
reemplazando el tarrajeo, permitiendo
además incorporar aislantes térmicos y/o
acústicos.
Sobre listones de
madera
Sobre perfil
Omega
Con adhesivo o pegamento

15. Cielorrasos suspendidos
Juntas invisibles o tomadas
Compuesto por un entramado de perfiles
metálicos de riel y parantes de 35/70 mm a los
que se atornillan las placas de 9.5 mm , los
parantes se colocan separados cada 40.6 mm.
Para sujetar la estructura y reforzarla, se colocan
parantes en sentido transversal a esta, actuando
como vigas, se colocan cada 1.22 m. Este
refuerzo se cuelga del techo con velas rígidas
utilizando parantes cada 1 m
Se utilizan placas de 9.5 mm ó 12
mm que se atornillan a la estructura,
los cielorasos pueden ser:
Cielos rasos junta a la vista
Conformado por perfiles omega de
acero galvanizado o listones de
madera fijados ala losa de concreto
cada 40.6 mm. Las placas deben de
ser de 9.5, 12.5 ó 12 mm y se
deben de atornillar ala estructura.

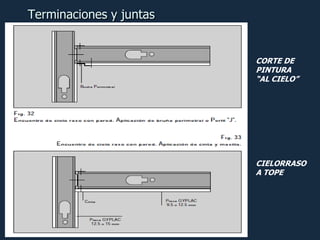

16. Terminaciones y juntas
CORTE DE
PINTURA
“AL CIELO”
CIELORRASO
A TOPE

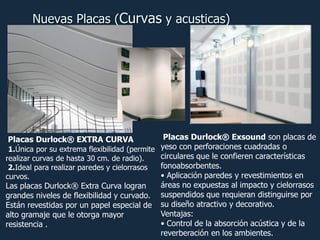

17. Nuevas Placas (Curvas y acusticas)
Placas Durlock® Exsound son placas de
1.Única por su extrema flexibilidad (permite yeso con perforaciones cuadradas o
circulares que le confieren características
realizar curvas de hasta 30 cm. de radio).
fonoabsorbentes.
2.Ideal para realizar paredes y cielorrasos
• Aplicación paredes y revestimientos en
curvos.
áreas no expuestas al impacto y cielorrasos
Las placas Durlock® Extra Curva logran
grandes niveles de flexibilidad y curvado. suspendidos que requieran distinguirse por
Están revestidas por un papel especial de su diseño atractivo y decorativo.
Ventajas:
alto gramaje que le otorga mayor
• Control de la absorción acústica y de la
resistencia .
reverberación en los ambientes.
Placas Durlock® EXTRA CURVA

19. Cielorrasos Suspendidos de placas
desmontables
Son cielorrasos livianos, que se colocan
sobre una estructura metálica. Al ser
desmontable permite modificar cualquier
cableado que pase por encima del
cielorraso sin que se deteriore el mismo.
Normalmente son placas de fibra
mineral, algunas con propiedades
acústicas y con una gran variedad de
texturas y diseños adaptables a cualquier
proyecto arquitectónico, también existen
alternativas de P.V.C y placas metálicas
muy versátiles en colores y pulidos mate
o brillantes. Permiten incorporar una
amplia gama de luminarias.
Fibras minerales
P.V.C.
Placas metalicas

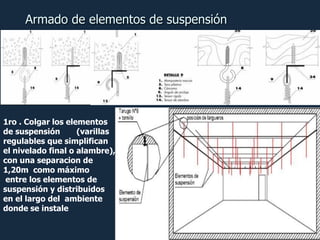

20. Armado de elementos de suspensión
1ro . Colgar los elementos
de suspensión
(varillas
regulables que simplifican
el nivelado final o alambre),
con una separacion de
1,20m como máximo
entre los elementos de
suspensión y distribuidos
en el largo del ambiente
donde se instale

21. Esquema de Montaje

22. Colocacion placas
Se introducen las placas
desde
abajo,
dejándolas
descender hasta que apoyen
en todo su perímetro sobre
La estructura de perfiles
armada.
Se colocan primero las placas
enteras, luego las recortadas
perimetrales.

23. SISTEMA STAR PARED SISTEMA STAR TECHO SISTEMA BARRISOL
CIELORRASOS TENSADOS (Barrisol®)
Todos los sistemas funcionan del mismo modo y sólo varían estéticamente.
Este sistema de cielorraso tensado, consiste en una lámina flexible, de una sola
pieza, que se confecciona sobre medida en fábrica, con un arpón soldado en todo el
perímetro lo que permite su enganche a un perfil perimetral que previamente se ha
fijado a la pared. El sistema de cielorrasos tensados se compone básicamente de 3
elementos:
1- Perfil de Aluminio: Se fijan a las paredes
perimetrales del local o a la estructura
resistente disponible.
2- Film tensado: De PVC, de 180 micrones,
conforma toda la superficie del cielorraso y se
confecciona a medida del local.
3- Arpón: Está soldado en todo el perímetro
de la tela. Se engancha en el perfil de borde.
Una vez realizado este procedimiento, la tela
queda tensada.
Existen variantes en la perfilería, que dan
lugar a distintos "SISTEMAS", en los cuales
se modifica la forma del PERFIL
PERIMETRAL. Esto da como resultado
distintas terminaciones en el perímetro de la
tela. Todos los sistemas funcionan del mismo
modo y sólo varían estéticamente.

25. Tabiquería Modular
Sistema mixto que combina estructura metálica
(aluminio), con distintas alternativas de cierre,
madera, vidrio, paneles melaminicos o resinas.
Según diseño u opcion de cada proveedor
