1. Departamento de Tecnología. Ejercicios de circuitos eléctricos
1º. En los circuitos de la figura calcula la intensidad que circula y la tensión en cada resistencia.
2º. En los circuitos de la figura calcula la intensidad y la tensión por cada resistencia:
a) b)
c) d)
e) f)
3º. Determina los valores de las resistencias de los circuitos:
30mA
20 mA
8 V
R1 R2
12 V
a) b) c)
9 V 4 V
30 mA
90 mA

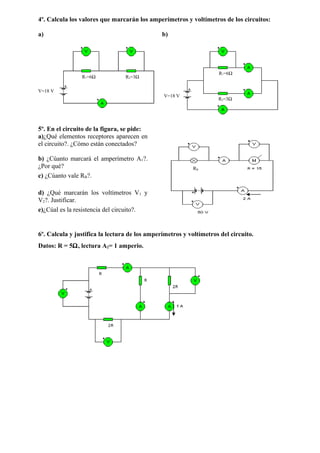

2. 4º. Calcula los valores que marcarán los amperímetros y voltímetros de los circuitos:
a) b)
5º. En el circuito de la figura, se pide:
a)¿Qué elementos receptores aparecen en
el circuito?. ¿Cómo están conectados?
b) ¿Cúanto marcará el amperímetro A1?.
¿Por qué?
c) ¿Cúanto vale RB?.
d) ¿Qué marcarán los voltímetros V1 y
V2?. Justificar.
e)¿Cúal es la resistencia del circuito?.
6º. Calcula y justifica la lectura de los amperímetros y voltímetros del circuito.
Datos: R = 5Ω, lectura A2= 1 amperio.
R1=6Ω R2=3Ω
V=18 V
R1=6Ω
R2=3Ω
V=18 V
RB
