1. CIZALLA
EQUIPO #2
CIZALLA

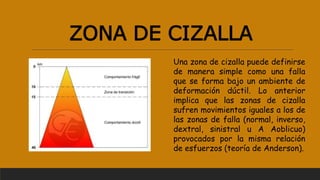

2. Una zona de cizalla puede definirse
de manera simple como una falla
que se forma bajo un ambiente de
deformación dúctil. Lo anterior
implica que las zonas de cizalla
sufren movimientos iguales a los de
las zonas de falla (normal, inverso,
dextral, sinistral u A Aoblicuo)
provocados por la misma relación
de esfuerzos (teoría de Anderson).
ZONA DE CIZALLA

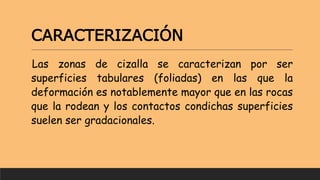

3. CARACTERIZACIÓN
Las zonas de cizalla se caracterizan por ser
superficies tabulares (foliadas) en las que la
deformación es notablemente mayor que en las rocas
que la rodean y los contactos condichas superficies
suelen ser gradacionales.

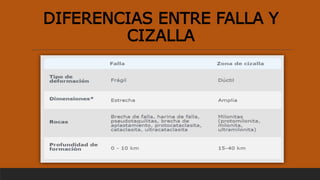

4. DIFERENCIAS ENTRE FALLA Y
CIZALLA

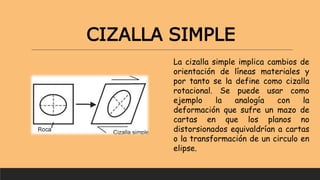

5. CIZALLA SIMPLE
La cizalla simple implica cambios de
orientación de líneas materiales y
por tanto se la define como cizalla
rotacional. Se puede usar como
ejemplo la analogía con la
deformación que sufre un mazo de
cartas en que los planos no
distorsionados equivaldrían a cartas
o la transformación de un circulo en
elipse.

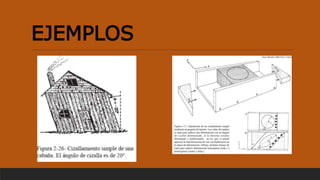

6. EJEMPLOS

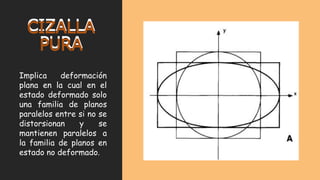

7. CIZALLA
PURA
Implica deformación
plana en la cual en el
estado deformado solo
una familia de planos
paralelos entre si no se
distorsionan y se
mantienen paralelos a
la familia de planos en
estado no deformado.
CIZALLA
PURA

8. EJEMPLOS

9. ZONA DE
CIZALLA
Las rocas características de
las zonas de cizalla son
llamadas milonitas. Las
milonitas son rocas foliadas,
intensamente deformadas,
que han sufrido reducción de
tamaño de grano y
recristalización por procesos
de deformación plástica. Las
milonitas pueden ser
clasificadas en tres tipos,
dependiendo del porcentaje
de roca original no
recristalizada - matriz. Los
fragmentos remanentes, no
recristalizados, de las
milonitas se conocen como
porfiroblastos.
ZONA DE
CIZALLA

10. ROCAS ZONA DE
CIZALLA
Protomilonitas
Matriz <50%
Milonitas
Matriz 50-90%
Ultramilonitas
Matriz >90%

11. ESTRUCTURAS RELACIONADAS
CON LAS ZONAS DE CIZALLA
Dado que en las zonas de cizalla formadas en la zona
de transición pueden desarrollarse estructuras
tanto dúctiles como frágiles, es posible encontrar,
para un mismo sistema de esfuerzos, una o varias de
las siguientes estructuras geológicas: foliación,
pliegues, fallas normales, fallas inversas, diaclasas,
fracturas riedel y fracturas antiriedel, entre otras.

12. MODELOS
Zona de cizalla dextral Zona de cizalla sinistral
EPM EPm

13. FRACTURAS TIPO RIEDEL (R)
Convenientemente, las relaciones geométricas del modelo de riedel son bastante
frecuentes en afloramientos rocosos de reología frágil. Es más, las fracturas tipo riedel
(representadas por R) se forman durante la generación y evolución de la falla. Aparecen
de forma “escalonada” o “en-echelon”, es decir que ocurren de forma repetida y paralela;
así como poseen la misma cinemática que la falla principal.
FRACTURAS TIPO RIEDEL (R)

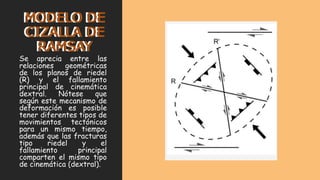

14. MODELO DE
CIZALLA DE
RAMSAY
Se aprecia entre las
relaciones geométricas
de los planos de riedel
(R) y el fallamiento
principal de cinemática
dextral. Nótese que
según este mecanismo de
deformación es posible
tener diferentes tipos de
movimientos tectónicos
para un mismo tiempo,
además que las fracturas
tipo riedel y el
fallamiento principal
comparten el mismo tipo
de cinemática (dextral).
MODELO DE
CIZALLA DE
RAMSAY

15. FOLIACIONES
TECTÓNICAS
FOLIACIONES
TECTÓNICAS
Por otro lado, se tiene a
las foliaciones
tectónicas. Las cuales se
les pueden reconocer de
manera similar que a las
fracturas tipo riedel. Se
hace énfasis en la
descripción de foliación
“tectónica” para poder
diferenciarlas de las que
se forman en procesos
volcánicos tal como
sucede por ejemplo en la
intrusión de domos o
formación de diatremas.

16. ESTRUCTURAS S C
Las estructuras S-C o S-C fabrics son zonas de cizalla que pueden desarrollar algún tipo
de desplazamiento neto por lo que a veces es posible observarlas como fallas
propiamente dichas. La zona de cizalla principal donde ocurre el movimiento se le conoce
como “C”, mientras que las estructuras “S” corresponden a las esquistosidades que yacen
dentro y a lo largo de las trazas de C.

17. STEPOVERS O
JOGS
STEPOVERS O
JOGS
Son estructuras que se
forman a lo largo de
zonas de cizalla
dextrales o sinestrales.
De forma general, como
producto de una
compresión o extensión a
una escala más
restringida respecto a la
escala en la que se
produce la cinemática
correspondiente a la zona
de cizalla principal.

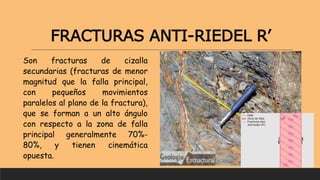

18. FRACTURAS ANTI-RIEDEL R’
Son fracturas de cizalla
secundarias (fracturas de menor
magnitud que la falla principal,
con pequeños movimientos
paralelos al plano de la fractura),
que se forman a un alto ángulo
con respecto a la zona de falla
principal generalmente 70%-
80%, y tienen cinemática
opuesta.

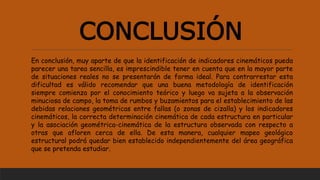

19. CONCLUSIÓN
En conclusión, muy aparte de que la identificación de indicadores cinemáticos pueda
parecer una tarea sencilla, es imprescindible tener en cuenta que en la mayor parte
de situaciones reales no se presentarán de forma ideal. Para contrarrestar esta
dificultad es válido recomendar que una buena metodología de identificación
siempre comienza por el conocimiento teórico y luego va sujeta a la observación
minuciosa de campo, la toma de rumbos y buzamientos para el establecimiento de las
debidas relaciones geométricas entre fallas (o zonas de cizalla) y los indicadores
cinemáticos, la correcta determinación cinemática de cada estructura en particular
y la asociación geométrica-cinemática de la estructura observada con respecto a
otras que afloren cerca de ella. De esta manera, cualquier mapeo geológico
estructural podrá quedar bien establecido independientemente del área geográfica
que se pretenda estudiar.

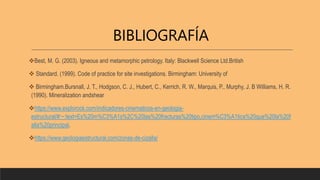

20. BIBLIOGRAFÍA
Best, M. G. (2003). Igneous and metamorphic petrology. Italy: Blackwell Science Ltd.British
 Standard. (1999). Code of practice for site investigations. Birmingham: University of
 Birmingham.Bursnall, J. T., Hodgson, C. J., Hubert, C., Kerrich, R. W., Marquis, P., Murphy, J. B Williams, H. R.
(1990). Mineralization andshear
https://www.explorock.com/indicadores-cinematicos-en-geologia-
estructural/#:~:text=Es%20m%C3%A1s%2C%20las%20fracturas%20tipo,cinem%C3%A1tica%20que%20la%20f
alla%20principal.
https://www.geologiaestructural.com/zonas-de-cizalla/
