1. CLASE 5:
Fallas en la superficie
Prof. Diana Comte S.

2. Un terremoto es causado por
un deslizamiento brusco sobre
una falla. La fuerzas en la
corteza, presionan ambos “lados”
de la falla, mientras que la
fricción se encarga de
mantenerlas juntas hasta que la
tensión acumulada es la
suficiente como para vencer
dicha fricción, y hacer que los
dos lados de la falla se deslicen
bruscamente, liberando energía
en forma de ondas, que causan
el movimiento que sentimos
durante un sismo.
•los terremotos ocurren sobre un área denominada superficie de ruptura
o área de falla.
•La ruptura comienza en un punto profundo del plano llamado hipocentro,
cuya proyección en superficie se denomina epicentro.
• La ruptura continúa hasta que algo la detiene (cómo sucede es tema de
investigación de la sismología).

3. Falla San Andreas. CA.
Falla
• Una falla es una superficie o zona delgada a lo largo de la cual un
lado se ha desplazado con respecto al otro, en una dirección paralela
a dicha zona.
• Pueden presentarse con deformación frágil, como también dúctil. En
este caso, el movimiento ocurre sin pérdida de cohesión a la escala
del afloramiento.
• Se usa el nombre falla, para distinguir fracturas de cizalle o zonas
que se extienden por varios metros o kilómetros. A escala
centimétrica se denominan fracturas de cizalle y a escala milimétrica
o menor, microfallas.
• Son rasgos estructurales de primera importancia en la superficie,
afectan a bloques de corteza que pueden llegar a tener áreas de
miles o millones de kilómetros cuadrados, incluyendo límites de placa
de varios kilómetros de largo.

4. Las placas interactúan en sus bordes, generando distintas clases de esfuerzos
asociadas al movimiento relativo entre ellas.
Los esfuerzos y deformaciones producidas por el movimiento de las placas se
acumula a lo largo de la superficie de fractura.
Los tipos de falla se definen de acuerdo al tipo de esfuerzo predominante en la
región y de acuerdo al movimiento relativo entre los bloques.

5. Tipos de Esfuerzo
Existen tres tipos principales de esfuerzo:
•De Cizalle (movimiento “paralelo” entre bloques)
•De Extensión
•De Compresión

6. Según el tipo de esfuerzo
Según el tipo de esfuerzo se tienen tres tipos de fallas
cizalle
compresionalextensional
Fallas
normales
Fallas
inversas
Fallas de
rumbo o de
cizalle

7. Las fallas normales se presentan
en ambientes extensivos.
Las fallas inversas se presentan
en ambientes compresivos.
Una falla puede ser descrita por sus
características:
Escarpe
Plano de falla
Buzamiento o
Manteo
(distancia entre las
superficies en la vertical)
(ángulo del plano de falla
con la horizontal)
Rumbo
(dirección con
respecto al Norte)

8. Al hacer un sondaje, una falla normal
produce un “espacio”, se puede
definir un sondaje vertical sin hayar
un piso (o techo) de referencia. En
cambio, una falla inversa produce
una “duplicación”, es decir
encontramos dos veces el mismo
estrato de referencia.
En conjunto con falla normal - falla
inversa se puede usar "antitetica" y
"homotetica".
Antitetica indica que la falla y los
estratos se inclinan hacia los
direcciones opuestos.
Homotetica significa, que los estratos
y la falla tienen la misma dirección de
inclinación.

9. Las fallas de rumbo tienen un diferente
tipo de movimiento con respecto a las
fallas normales e inversas.
Los bloques se mueven uno con
respecto al otro a lo largo de un
movimiento horizontal.
Las fallas de rumbo puras no producen
escarpes de fallas
Según el sentido en el que se
mueven, pueden ser
sinestrales (izquierda o
contra reloj) o dextrales
(derecha o a favor del reloj)

10. En la vida real las fallas no son tan simples como las descritas en los
esquemas!!! Generalmente no son puramente normales, inversas o de
rumbo. Es muy común observar fallas con algún tipo de combinación, por
ejemplo, a lo largo de California, el famoso sistema de fallas de San Andrés
tiene un 95% de rumbo, pero cerca de un 5% del movimiento corresponde a
una falla inversa.
Fallas “oblicuas”
Terremoto 7.7
1915 Nevada
NOAA

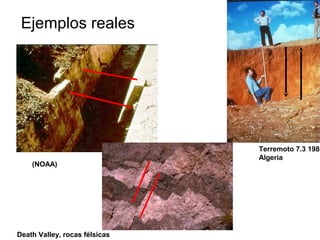

11. Ejemplos reales
(NOAA)
Death Valley, rocas félsicas
Terremoto 7.3 1980
Algeria

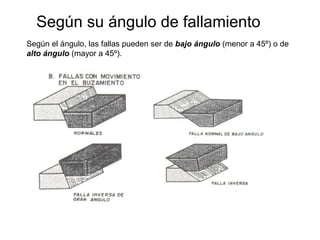

12. Según su ángulo de fallamiento
Según el ángulo, las fallas pueden ser de bajo ángulo (menor a 45º) o de
alto ángulo (mayor a 45º).

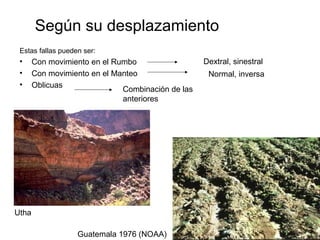

13. Según su desplazamiento
Estas fallas pueden ser:
• Con movimiento en el Rumbo
• Con movimiento en el Manteo
• Oblicuas
Dextral, sinestral
Normal, inversa
Combinación de las
anteriores
Guatemala 1976 (NOAA)
Utha

14. Estructuras Asociadas
Las fallas normales están, en general,
presentes como un sistema de fallas
asociadas.
En muchos casos, las fallas son
conjugadas, es decir, tiene rumbo
similar, pero dirección de manteo
opuesto.
Los sistemas de fallas normales, se
caracterizan por tener una falla
principal con fallas asociadas, o de
bajo ángulo con bloques de fallas
imbricadas. Algunos son los
sistemas de dominó, otros son los
sistemas horst-graben.

15. Estructuras Asociadas
Horst se llama a la porción que
sobresale del nivel del suelo.
Graben se le llama a la porción
hundida.
Bloques basculados

16. Estructuras Asociadas
Sistema Horst-Graben
Nevada, CA

17. Estructuras Asociadas
Las fallas de rumbo son fallas que acomodan el stress horizontal en la corteza.
Las fallas transformantes y transcurrentes son sistemas de fallas regionales
mayores que generalmente comprenden zonas con muchas fallas asociadas.
Pueden tener un largo de varios kilómetros.
Existen tres escalas generales de fallas de rumbo:
• Transformantes
Transformantes oceánicas e intracontinentales
• Transcurrentes
• Fallas de desgarre
Una falla de desgarre es una falla menor, que
ocurre en otros tipos de sistemas (extensionales o
compresivos) y acomoda los diferentes
movimientos de los bloques. Usualmente está
asociada al bloque colgante y no corta al bloque
yaciente.

18. Estructuras Asociadas
Las fallas transformantes son
aquellas que forman un link entre
los límites de placas (segmentos de
litósfera). Acomodan el movimiento
a la forma esférica de la Tierra.
Las oceánicas ocurren en las zonas
de ridge, donde el sentido del cizalle
de la falla es opuesto al que tiene el
ridge.

19. Estructuras Asociadas
Algunas fallas de rumbo de grandes proporciones en los continentes, a veces
forman parte del límite de placas, y son llamadas transformantes
intracontinentales:
• San Andreas (California)
• Alpine fault (Nueva Zelanda)
• North Anatolian (Turkía)
Otras fallas intracontinentales, llamadas fallas transcurrentes –según Twiss
and Moores- no forman parte de límites de placa, ejemplos:
• falla Altyn Tahg (China)
• falla de Atacama (Chile)
• falla Garlock (California)
• falla Denali (Alaska)
Todas estas estructuras tienen otras asociadas a ellas.

20. Falla San Andres
(nationatlas)
(PBS)
Falla Norte Anatolia
Recordemos que las fallas
pueden estar tanto activas
como inactivas !!!!

21. Falla Denalí (Alaska)
(indiana.edu)
FIN
