El documento describe diferentes tipos de estructuras geológicas causadas por fracturas en las rocas, incluyendo diaclasas, fallas, y tipos específicos de fallas. Una diaclasa es una fractura sin deslizamiento, mientras que una falla implica deslizamiento a lo largo de una fractura. Los tipos de fallas descritos son fallas normales, fallas inversas, fallas de desgarre, y fallas verticales. También se mencionan fallas rotacionales, grabens, y horsts.

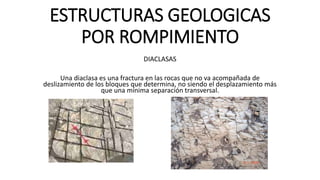

1. ESTRUCTURAS GEOLOGICAS
POR ROMPIMIENTO
DIACLASAS
Una diaclasa es una fractura en las rocas que no va acompañada de
deslizamiento de los bloques que determina, no siendo el desplazamiento más
que una mínima separación transversal.

2. ESTRUCTURAS GEOLOGICAS
POR ROMPIMIENTO
FALLAS
Las fallas geológicas se definen como dislocaciones de la corteza terrestre, es decir, fracturas a lo largo
de las cuales se producen importantes deslizamientos relativos. La magnitud de estos
desplazamientos puede ser de algunos metros, pero en la medida que las fallas son más antiguas, la
magnitud acumulada de los desplazamientos puede alcanzar varios centenares de metros y aún
kilómetros.

3. ESTRUCTURAS GEOLOGICAS
POR ROMPIMIENTO
PARTES DE UNA FALLA

4. ESTRUCTURAS GEOLOGICAS
POR ROMPIMIENTO
TIPOS DE FALLAS
FALLA NORMAL: Este tipo de fallas se generan por tensión horizontal. Las fuerzas inducidas
en la roca son perpendiculares al acimut de la falla (línea de ruptura superficial), y el
movimiento es predominantemente vertical respecto al plano de falla, el cual típicamente
tiene un ángulo de 60 grados respecto a la horizontal. El bloque que se encuentra por
encima del plano de la falla se denomina techo, y se desliza hacia abajo; mientras que el
bloque que se encuentra por debajo del plano de la falla se denomina piso, y asciende.

5. ESTRUCTURAS GEOLOGICAS
POR ROMPIMIENTO
FALLA INVERSA: Este tipo de fallas se genera por compresión horizontal. El
movimiento es preferentemente horizontal y el plano de falla tiene
típicamente un ángulo de 30 grados respecto a la horizontal. El bloque de
techo se encuentra sobre el bloque de piso. Cuando las fallas inversas
presentan un buzamiento (inclinación) inferior a 45º, éstas también toman el
nombre de cabalgamiento.

6. ESTRUCTURAS GEOLOGICAS
POR ROMPIMIENTO
FALLA DE DESGARRE O DE DESPLAZAMIENTO DE RUMBO: Estas fallas se desarrollan a
lo largo de planos verticales y el movimiento de los bloques es horizontal, son típicas
de límites transformantes de placas tectónicas. Se distinguen dos tipos de fallas de
desgarre: laterales derechas y laterales izquierdas. Laterales derechas o dextrales, son
aquellas en donde el movimiento relativo de los bloques es hacia la derecha; mientras
que en las laterales izquierdas o sinestrales, el movimiento es opuesto a las anteriores.
También se las conoce como fallas transversales

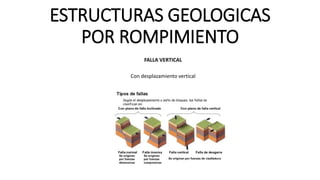

7. ESTRUCTURAS GEOLOGICAS
POR ROMPIMIENTO
FALLA VERTICAL
Con desplazamiento vertical

8. ESTRUCTURAS GEOLOGICAS
POR ROMPIMIENTO
Falla rotacional o en tijera. Consiste en que uno de los labios realiza un
movimiento de giro con relación al otro, alrededor de un punto fijo. En
estas fallas, el escarpe es mayor cuanto más alejado se está del punto de
rotación.

9. ESTRUCTURAS GEOLOGICAS
POR ROMPIMIENTO
Graben: El conjunto de dos fallas normales paralelas con inclinación opuesta
en un ambiente tectónico expansiva se llama graben o fosa tectónica. Es decir
el sector central se mueve relativamente abajo al respeto de los flancos. En el
interior de una fosa tectónica afloran generalmente rocas más jóvenes como
afuera del sistema. El tamaño de un graben puede ser centímetros hasta
grabenes grandes alrededor de 300 km.
Un Horst o pilar tectónico muestra un movimiento hacia arriba en su interior, es decir
el sector central está construida por rocas más antiguas como el sector lateral.

10. ESTRUCTURAS GEOLOGICAS
POR ROMPIMIENTO
