Este documento habla sobre la ventilación industrial. Explica los objetivos de la ventilación industrial como proveer oxígeno, controlar la carga térmica, y proporcionar comodidad a los trabajadores. También describe diferentes tipos de ventilación como la ventilación por sobre presión, ventilación por depresión, ventilación ambiental general, ventilación localizada, ventilación centralizada y sistemas de extracción centralizada. Además, cubre parámetros como la presión y el caudal en la ventilación.

1. Realizado por: Ing. Cesar Torrellas 1
Plantas Industriales
Tema 3
VENTILACION
INDUSTRIAL

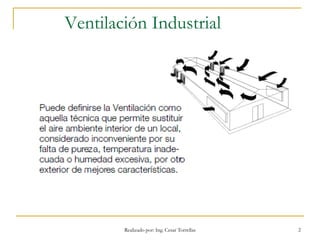

2. Realizado por: Ing. Cesar Torrellas 2
Ventilación Industrial

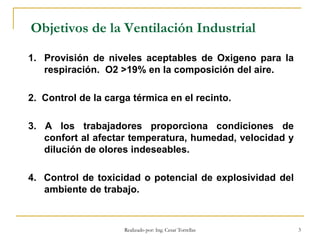

3. Realizado por: Ing. Cesar Torrellas 3
Objetivos de la Ventilación Industrial
1. Provisión de niveles aceptables de Oxigeno para la
respiración. O2 >19% en la composición del aire.
2. Control de la carga térmica en el recinto.
3. A los trabajadores proporciona condiciones de
confort al afectar temperatura, humedad, velocidad y
dilución de olores indeseables.
4. Control de toxicidad o potencial de explosividad del
ambiente de trabajo.

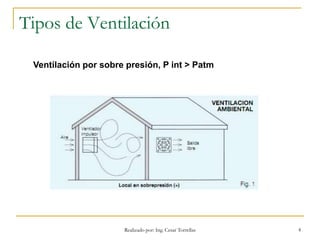

4. Realizado por: Ing. Cesar Torrellas 4
Tipos de Ventilación
Ventilación por sobre presión, P int > Patm

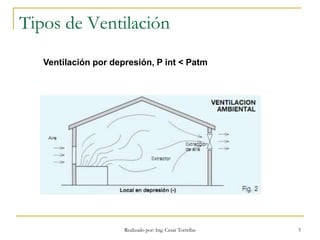

5. Realizado por: Ing. Cesar Torrellas 5
Tipos de Ventilación
Ventilación por depresión, P int < Patm

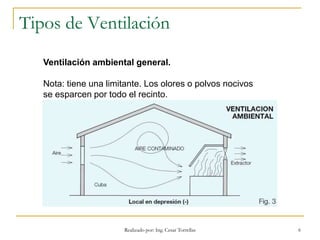

6. Realizado por: Ing. Cesar Torrellas 6
Tipos de Ventilación
Ventilación ambiental general.
Nota: tiene una limitante. Los olores o polvos nocivos
se esparcen por todo el recinto.

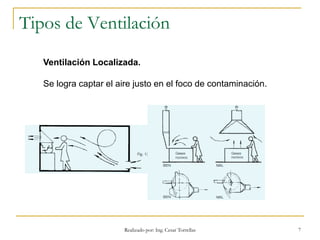

7. Realizado por: Ing. Cesar Torrellas 7
Tipos de Ventilación
Ventilación Localizada.
Se logra captar el aire justo en el foco de contaminación.

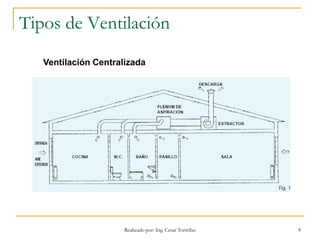

8. Realizado por: Ing. Cesar Torrellas 8
Tipos de Ventilación
Ventilación Centralizada

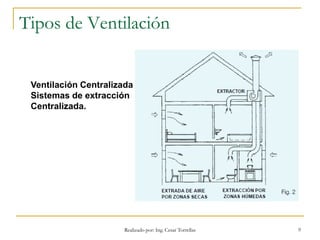

9. Realizado por: Ing. Cesar Torrellas 9
Tipos de Ventilación
Ventilación Centralizada
Sistemas de extracción
Centralizada.

10. Realizado por: Ing. Cesar Torrellas 10
Tipos de Ventilación
Ventilación Centralizada
Ventilación Centralizada total

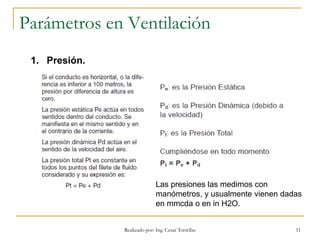

11. Realizado por: Ing. Cesar Torrellas 11
Parámetros en Ventilación
1. Presión.
Las presiones las medimos con
manómetros, y usualmente vienen dadas
en mmcda o en in H2O.

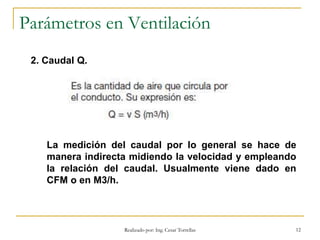

12. Realizado por: Ing. Cesar Torrellas 12
Parámetros en Ventilación
2. Caudal Q.
La medición del caudal por lo general se hace de
manera indirecta midiendo la velocidad y empleando
la relación del caudal. Usualmente viene dado en
CFM o en M3/h.

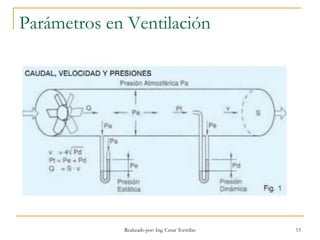

13. Realizado por: Ing. Cesar Torrellas 13
Parámetros en Ventilación

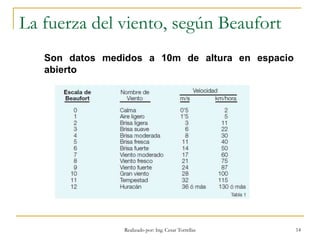

14. La fuerza del viento, según Beaufort
Realizado por: Ing. Cesar Torrellas 14
Son datos medidos a 10m de altura en espacio
abierto

15. La velocidad del viento
Realizado por: Ing. Cesar Torrellas 15
La velocidad tiene un efecto sobre la convección de
calor del cuerpo humano, por ende la sensación de
disminución de temperatura.

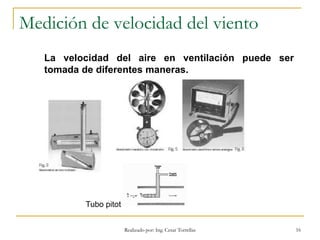

16. Medición de velocidad del viento
Realizado por: Ing. Cesar Torrellas 16
La velocidad del aire en ventilación puede ser
tomada de diferentes maneras.
Tubo pitot

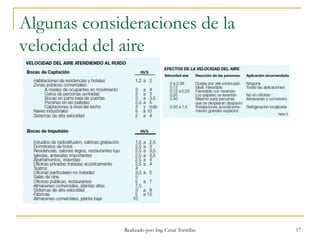

17. Algunas consideraciones de la
velocidad del aire
Realizado por: Ing. Cesar Torrellas 17

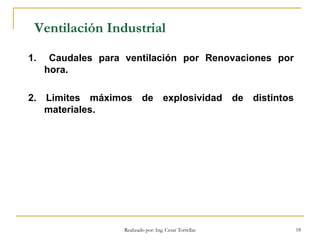

18. Realizado por: Ing. Cesar Torrellas 18
Ventilación Industrial
1. Caudales para ventilación por Renovaciones por
hora.
2. Limites máximos de explosividad de distintos
materiales.
