Este documento describe los objetivos y sistemas de ventilación industrial. Los objetivos son mantener al menos el 19% de oxígeno en el aire, mantener los contaminantes por debajo de los niveles permitidos y controlar la carga térmica. Describe los sistemas de ventilación mecánica e inyección y extracción localizadas, con diagramas de cómo funcionan.

1. CURSO DE
VENTILACIÓN
INDUSTRIAL
1

2. OBJETIVOS DE LA VENTILACION
INDUSTRIAL
• PORCENTAJE DE O 2 EN VOLUMEN ≥ 19 % EN LA
COMPOSICION DEL AIRE.
• MANTENER LAS CONCENTRACIONES DE LOS
CONTAMINANTES INFERIORES A LAS
CONCENTRACIONES ADMISIBLES.
• CONTROL DE LA CARGA TERMICA. 2

3. VENTILACION INDUSTRIAL
INVIERNO: Necesidad de calefacción
AREAS FRIAS
SIN FUENTES
CONTAMINANTES VERANO: Proteger de la radiación solar
INYECCION
ASPIRACION
AREAS FRIAS
CON FUENTES GENERAL MIXTA
CONTAMINANTES DISTRIBUCION POR
CONDUCTOS
VENTILACION ASPIRACION POR ALTA VELOCIDAD
CONDUCTOS * INDIVIDUAL
MECANICA
* RAMALES MULTIPLES
EXTRACCION POR
AREAS CALIENTES CAMPANAS
LOCALIZADA
CON O SIN FUENTES BAJA VELOCIDAD
CONTAMINANTES INYECCION
GENERAL
VENTILACION
NATURAL
LOCALIZADA
3

4. VENTILACION
LOCALIZADA
4

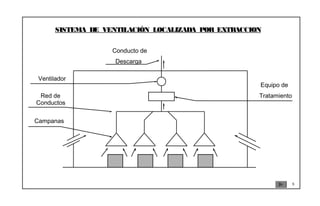

5. SISTEMA DE VENTILACIÓN LOCALIZADA POR EXTRACCION
Conducto de
Descarga
Ventilador
Equipo de
Red de Tratamiento
Conductos
Campanas
5

6. SISTEMA DE VENTILACIÓN LOCALIZADA POR EXTRACCION
Conducto de
Descarga
Ventilador
Equipo de
Red de Tratamiento
Conductos
Campanas
5
