1. NOMBRES: FANNY BURGOS
SEBASTIAN MARTINEZ
CONSTANZA RIQUELME.

2. o A continuación pasaremos a conocer todo lo
necesario sobre los tubos colorimétricos.
Tanto como sus funciones, método de
empleo, tipos de tubos, su aplicación y
también las ventajas y desventajas que
podemos encontrar en este método de
muestreo de gases.

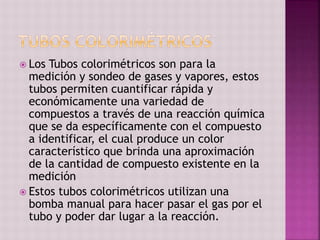

3.  Los Tubos colorimétricos son para la
medición y sondeo de gases y vapores, estos
tubos permiten cuantificar rápida y
económicamente una variedad de
compuestos a través de una reacción química
que se da específicamente con el compuesto
a identificar, el cual produce un color
característico que brinda una aproximación
de la cantidad de compuesto existente en la
medición
 Estos tubos colorimétricos utilizan una
bomba manual para hacer pasar el gas por el
tubo y poder dar lugar a la reacción.

4.  La selección de Tubos Colorimétricos ofrece
la posibilidad de hacer mediciones puntuales
de muchos gases y vapores a un bajo costo,
los cuales son de fácil lectura y proporcionan
precisión sin necesidad de calibración.

6.  Son tubos de vidrio relleno de un material
poroso (sólido granulado como gel de sílice u
óxido de aluminio) impregnado de una
sustancia química reactiva que da una
mancha de una determinada coloración.
 La longitud de la mancha producida marca la
concentración de contaminantes según el
volumen de aire que ha circulado (número de
emboladas).
 Son dispositivos de lectura directa.
 Parar gases y vapores orgánicos e
inorgánicos.

7.  El aire contaminado circula a través del
reactivo forzado por una bomba manual.
 Sobre una escala graduada impresa en el
tubo de vidrio, se puede leer la
concentración del contaminante, indicada
por la longitud de la zona que ha cambiado
de color.

8. Figura 1 Abrir el
tubo agarrando
los extremos,
doblando el
cuerpo el tubo
se rompe.
Figura 2 Retire el
extremo del
tubo y está listo
para usar.
Figura 3 Conecte
el tubo a la
bomba y anote
la hora de inicio.

10. TUBOS DRÄGER:
 Los tubos Dräger son para la detección de
gases a corto plazo, han demostrado ser un
método confiable y de bajo costo.

11.  TUBOS KITAGAWA:
Con más de 300 tipos de tubos de precisión
para detectar gases, los tubos Kitagawa son
usados en el mundo para el control de
calidad del aire en el interior de edificios y
también para seguridad y salud ocupacional.

12.  TUBOS COLORIMÉTRICOS SENSIDYNE:
Estos tubos colorimétricos se utilizan en la
industria ampliamente para la detección de
gases.

13.  Entrada en espacios confinados.
 Detección de focos de contaminación.
 Identificación de posibles contaminantes.
 Mediciones puntuales.
 Estimación del nivel de concentración.

14.  Posibilidad de hacer mediciones puntuales de
muchos gases y vapores a un bajo costo.
 La simplicidad operativa del muestreo.
 Escala graduada sobre el tubo permite en
terreno la lectura, sin cálculos.
 No requiere laboratorio.
 Resultado instantáneo.
 Útiles para medir pick de concentración.

15.  Alteraciones en el reactivo, producto de la
presencia de otros contaminantes.
 Baja fiabilidad.
 Fecha de caducidad.
 Aspiración de aire incorrecto.
 Deficiente calibración del fabricante.

16.  Podemos concluir con esta investigación, que
el uso de los tubos colorimétricos , son de
gran ayuda para detectar rápida y
oportunamente la concentración de gases
que puede existir en un lugar de trabajo. Por
lo cual nos permite en primera instancia,
saber si se esta expuesto a algún gas o vapor
tóxico que pueda dañar nuestra salud, si esta
sobrepasa los limites permisibles
establecidos.
