El documento proporciona información sobre ángulos de hélice normalizados entre 15° y 25°, y fórmulas para calcular el ancho de cara, paso circular, módulo axial y ecuación de Lewis para engranajes. También presenta ecuaciones para calcular la carga dinámica media de Buckingham en sistemas métricos e imperiales.

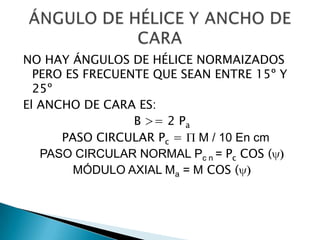

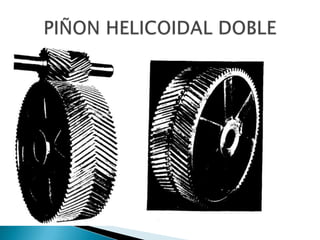

2. NO HAY ÁNGULOS DE HÉLICE NORMAIZADOS
PERO ES FRECUENTE QUE SEAN ENTRE 15º Y
25º

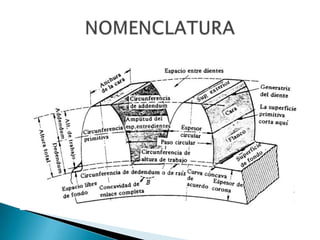

El ANCHO DE CARA ES:
B >= 2 Pa

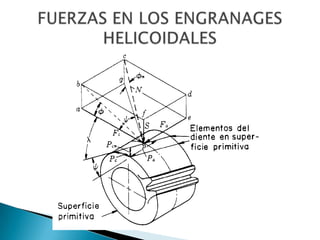

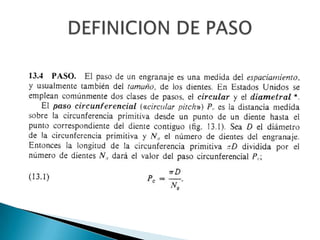

PASO CIRCULAR Pc = M / 10 En cm
PASO CIRCULAR NORMAL Pc n = Pc COS (
MÓDULO AXIAL Ma = M COS (

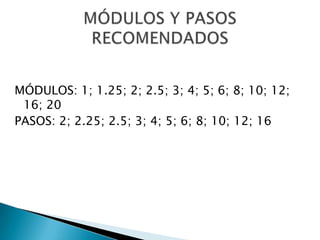

6. MÓDULOS: 1; 1.25; 2; 2.5; 3; 4; 5; 6; 8; 10; 12;
16; 20
PASOS: 2; 2.25; 2.5; 3; 4; 5; 6; 8; 10; 12; 16

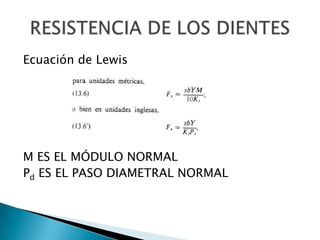

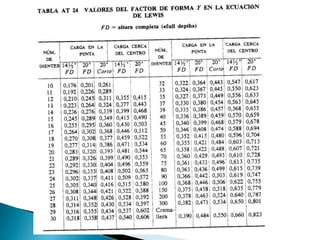

10. Ecuación de Lewis
M ES EL MÓDULO NORMAL
Pd ES EL PASO DIAMETRAL NORMAL

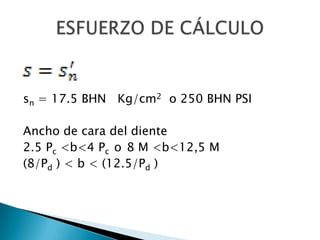

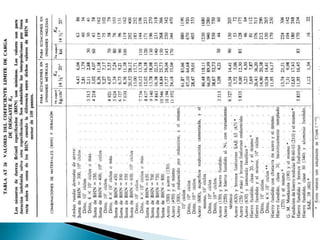

12. sn = 17.5 BHN Kg/cm2 o 250 BHN PSI
Ancho de cara del diente
2.5 Pc <b<4 Pc o 8 M <b<12,5 M
(8/Pd ) < b < (12.5/Pd )

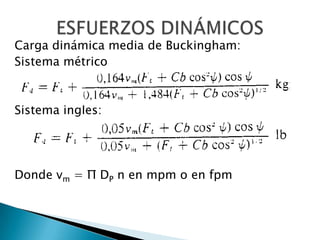

13. Carga dinámica media de Buckingham:
Sistema métrico
Sistema ingles:
Donde vm = Π DP n en mpm o en fpm

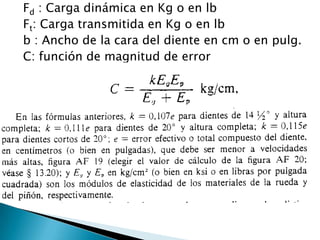

14. Fd : Carga dinámica en Kg o en lb
Ft: Carga transmitida en Kg o en lb
b : Ancho de la cara del diente en cm o en pulg.

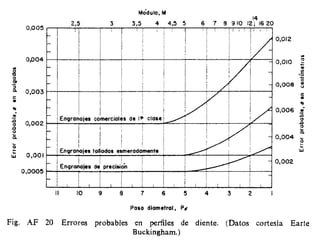

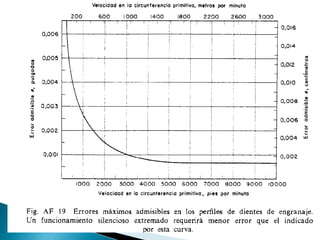

C: función de magnitud de error
