Este documento describe los pasos para dibujar engranajes rectos utilizando las fórmulas adecuadas. Explica conceptos clave como el diámetro primitivo, la línea de presión, el diámetro exterior e interior, y el módulo. Además, detalla el procedimiento paso a paso para trazar todos los elementos necesarios, incluyendo ejes, diámetros, línea de presión, caras laterales de los dientes y más. El objetivo es proporcionar una guía completa para dibujar correctamente engranajes rectos siguiendo las

1. DIBUJO DE ENGRANES Y PIÑONES DOCENTE :DIEGO QUEVEDO CORUNIVERSITEC DIBUJO TÉCNICO 1 24 DE MAYO DE 2009

3. FORMULAS PARA OBTENER ENGRANAJES RECTOS (PIÑONES Y ENGRANES) PARTES PRINCIPALES PARA EL DIBUJO - FORMULAS Diámetro Primitivo: número de dientes por el módulo – genera el circulo de paso Línea de Presión: Es la “línea” por la cual se empujan los engranajes”, toma valores de 20º , 20,5º, 25º y 14,5º Circulo de base: Circulo concéntrico al circulo base y tangente a la línea de presión. Sirve para trazar el diente más adelante. Diámetro Exterior: (módulo * (número de dientes+2)) - Valor de la circunferencia que limita la parte externa del Engrane o Piñón Diámetro Interior: (Diámetro Exterior – (altura del diente * 2)) - Valor de la circunferencia que limita el pie del diente. Línea a 90º de la línea de presión y con un extremo en el centro de la rueda dentada. Módulo: Es el índice del tamaño de los dientes. Se calcula teniendo en cuenta los materiales. Los Engranes tienen que tener el mismo módulo para engranar. Cabeza del diente – adendum: Es la parte del diente comprendida entre el diámetro exterior y el diámetro primitivo. (Diámetro Exterior – Diámetro primitivo) Pie del Diente - dedendum. : Es la parte del diente comprendida entre la circunferencia interior y la circunferencia primitiva. (Diámetro primitivo – Diámetro interior) Altura del diente: (2,17 * módulo) Paso Circular en grados: =((360/número de dientes)/2)

4. Dibuje las líneas de eje para el engrane y el piñón

5. Dibuje Los diámetros primitivos

6. Dibuje Los diámetros exteriores

7. Dibuje Los diámetros interiores

8. Dibuje la línea de presión a 20°

9. Dibuje Los diámetros tangentes a la línea de presión

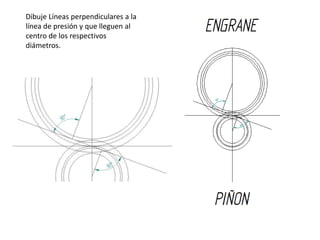

10. Dibuje Líneas perpendiculares a la línea de presión y que lleguen al centro de los respectivos diámetros.

11. Dibuje un lado lateral de cada uno de los dientes teniendo como centro la arista generada por la intersección de la línea de presión y su líneas perpendiculares.

12. Dibuje las líneas que representan Los pasos circulares

13. Calcule los nuevos centros de las caras laterales del diente

14. Trace la cara faltante de los dientes teniendo en cuenta la intersección de las líneas de los pasos circulares y la circunferencia tangente a la línea de presión.

15. Trace el circulo que equivale a los cuñeros y los diámetros equivalentes a el espesor circular del diente. Marque con HB el contorno de los dientes. EN AUTOCAD ES EL MOMENTO PARA EL EDITPOL Y LA EXTRUSION DE CADA UNO DE LOS DIENTES QUE COLOCO EN NEGRITA

16. Repita las veces que sean necesarias. EN AUTOCAD GENERE UNA MATRIZ POLAR CON EL NUMERO TOTAL DE DIENTES EN CADA UNA DE LAS RUEDAS DENTADAS Y FIN
