Los aparatos fotográficos son dispositivos que en forma de una cámara opaca con un orificio
delantero proyectan una imagen real del objeto a fotografiar sobre una película sensible a la
luz, situada frente al orificio de la cámara. Una cámara moderna (en las figuras se muestra
una selección de los sistemas más corrientes) se compone de la caja, con los órganos de
soporte y arrastre de la película, el objetivo, el obturador, la escala de distancias
(eventualmente también un telémetro) y el visor para determinar el encuadre de la foto.

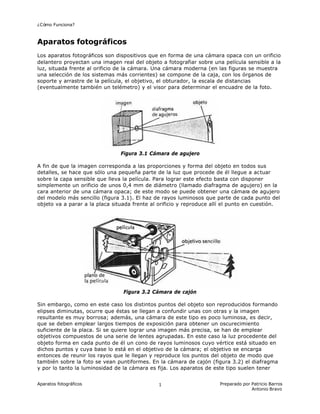

Figura 3.1 Cámara de agujero
A fin de que la imagen corresponda a las proporciones y forma del objeto en todos sus
detalles, se hace que sólo una pequeña parte de la luz que procede de él llegue a actuar
sobre la capa sensible que lleva la película. Para lograr este efecto basta con disponer
simplemente un orificio de unos 0,4 mm de diámetro (llamado diafragma de agujero) en la
cara anterior de una cámara opaca; de este modo se puede obtener una cámara de agujero
del modelo más sencillo (figura 3.1). El haz de rayos luminosos que parte de cada punto del
objeto va a parar a la placa situada frente al orificio y reproduce allí el punto en cuestión.
Figura 3.2 Cámara de cajón
Sin embargo, como en este caso los distintos puntos del objeto son reproducidos formando
elipses diminutas, ocurre que éstas se llegan a confundir unas con otras y la imagen
resultante es muy borrosa; además, una cámara de este tipo es poco luminosa, es decir,
que se deben emplear largos tiempos de exposición para obtener un oscurecimiento
suficiente de la placa. Si se quiere lograr una imagen más precisa, se han de emplear
objetivos compuestos de una serie de lentes agrupadas. En este caso la luz procedente del
objeto forma en cada punto de él un cono de rayos luminosos cuyo vértice está situado en
dichos puntos y cuya base lo está en el objetivo de la cámara; el objetivo se encarga
entonces de reunir los rayos que le llegan y reproduce los puntos del objeto de modo que
también sobre la foto se vean puntiformes. En la cámara de cajón (figura 3.2) el diafragma
y por lo tanto la luminosidad de la cámara es fija. Los aparatos de este tipo suelen tener

2. ¿Cómo Funciona?
Aparatos fotográficos Preparado por Patricio Barros
Antonio Bravo
2
objetivos de una o dos lentes y constituyen en el desarrollo de las máquinas fotográficas la
etapa siguiente a la de las cámaras de agujero ya descritas; también aquí se trabaja con
tiempos de exposición del orden de medio segundo, por lo que resulta imposible fotografiar
objetos que se muevan muy aprisa. Por esta razón han pasado a diseñarse más adelante
cámaras fotográficas en las que tanto la abertura del diafragma como el tiempo de
exposición se pudieran graduar; en estos aparatos los objetivos son de varias lentes.

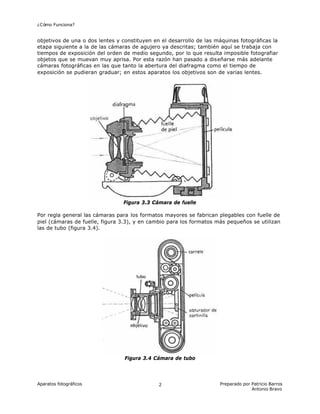

Figura 3.3 Cámara de fuelle
Por regla general las cámaras para los formatos mayores se fabrican plegables con fuelle de
piel (cámaras de fuelle, figura 3.3), y en cambio para los formatos más pequeños se utilizan
las de tubo (figura 3.4).
Figura 3.4 Cámara de tubo

3. ¿Cómo Funciona?
Aparatos fotográficos Preparado por Patricio Barros
Antonio Bravo
3
Empleando formatos de película pequeños, las cámaras de tubo proporcionan ventajas
ópticas de carácter decisivo, derivadas de su más corta distancia focal y de un mayor
angular. Los modelos más perfectos disponen de telémetro acoplado, velocidades de
obturación de hasta 1/250 segundos y objetivo cambiable.

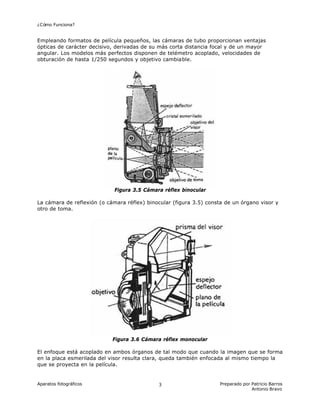

Figura 3.5 Cámara réflex binocular
La cámara de reflexión (o cámara réflex) binocular (figura 3.5) consta de un órgano visor y
otro de toma.
Figura 3.6 Cámara réflex monocular
El enfoque está acoplado en ambos órganos de tal modo que cuando la imagen que se forma
en la placa esmerilada del visor resulta clara, queda también enfocada al mismo tiempo la
que se proyecta en la película.

4. ¿Cómo Funciona?
Aparatos fotográficos Preparado por Patricio Barros
Antonio Bravo
4

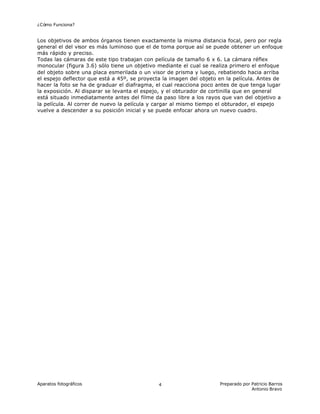

Los objetivos de ambos órganos tienen exactamente la misma distancia focal, pero por regla
general el del visor es más luminoso que el de toma porque así se puede obtener un enfoque
más rápido y preciso.
Todas las cámaras de este tipo trabajan con película de tamaño 6 x 6. La cámara réflex
monocular (figura 3.6) sólo tiene un objetivo mediante el cual se realiza primero el enfoque
del objeto sobre una placa esmerilada o un visor de prisma y luego, rebatiendo hacia arriba
el espejo deflector que está a 45º, se proyecta la imagen del objeto en la película. Antes de
hacer la foto se ha de graduar el diafragma, el cual reacciona poco antes de que tenga lugar
la exposición. Al disparar se levanta el espejo, y el obturador de cortinilla que en general
está situado inmediatamente antes del filme da paso libre a los rayos que van del objetivo a
la película. Al correr de nuevo la película y cargar al mismo tiempo el obturador, el espejo
vuelve a descender a su posición inicial y se puede enfocar ahora un nuevo cuadro.

5. ¿Cómo Funciona?
Aparatos fotográficos Preparado por Patricio Barros
Antonio Bravo
5
