Amplificadores operacionales 1

Jorge A. Márquez Flores – Introducción a Instrumentación y Señales -CCADET-UNAM 2013 1/51
AMPLIFICADORES OPERACIONALES
Tutorial por Jorge Márquez Flores – CCADET-UNAM 2013
Tabla de contenido temático
Aplicaciones de los OpAmps
Principios de diseño
Método 1: Restricciones de las terminales...
Método 2: Límite a ∞
Amplificador no-inversor
Amplificador inversor
Amplificadores inversor y no-inversor generalizados
Substracción de Voltajes
Sumador de Voltajes
Comparador de Voltajes
Buffer de ganancia unitaria
Circuito Integrador Trimodal
Circuito Diferenciador
Filtros Activos
Sumario de Amplificadores Ops con Realimentación Negativa
Amplificador de Instrumentación

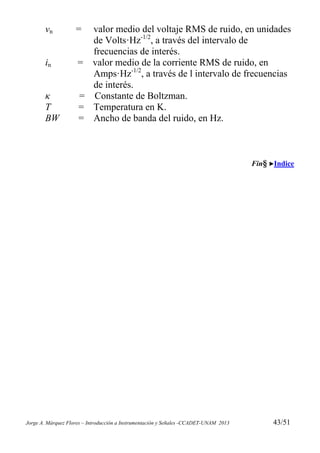

♣Ruido en op-amps
♣Ejemplo de ruido de modo común
♣Amplificadores para Señales de Biopotenciales
♣Interferencia de Dispositivos Eléctricos
Biopotenciales más comunes
Ejemplo de un Amplificador de Biopotencial

AMPLIFICADORES OPERACIONALES
(“Op-amp” u “OpAmp”)
Nota: a menos que se especifique lo contrario, todas las entradas y salidas en
estas notas son funciones del tiempo (t).
Aplicaciones de los OpAmps: Además de amplificar una señal (o en
general, llevar a un intervalo adecuado para procesamiento y análisis), los
Op-amps tienen muchos otros usos:
• acondicionamiento de señales: aumentar su potencia, además de su
intensidad, para que no sufra distorsión o atenuación por el proceso de
medición, sobre todo si la impedancia de entrada del circuito sensor no es
suficientemente alta; esto se logra garantizando que la señal a medir tenga
un nivel mínimo de potencia entregada; el acondicionamiento también
incluye: paso a escala logarítmica, cambiar offset, polaridad, modulación,
mayor inmunidad a ruido y estabilidad, etc.;
• acoplamiento de impedancias: aunque puede considerarse parte del
acondicionamiento, es más general; aislamiento de circuitos;
• filtros activos (pasa altas, pasa bajas, pasa banda, rechaza banda);
• circuitos osciladores, generadores de pulsos y de formas de onda;
• procesamiento analógico de señales: comparadores, sumadores,
integradores, derivadores, elementos de retardo, cambios de fase,
rectificadores, etc.;
• procesamiento lógico de señales: en ciertas aplicaciones se obtiene el
mismo efecto de las compuertas lógicas digitales, entregando ya sea un
valor de voltaje cero (falso) o de saturación (verdadero o "uno logico");
• simulación analógica de sistemas dinámicos; ventajas de mayor velocidad
y mayor resolución que con circuitos digitales;
• solución analógica de ecuaciones integro-diferenciales inclusive no-
lineales, entre otras.
Desarrollo tecnológico: ha sido paralelo al de los circuitos digitales, y al
desarrollo del procesamiento digital de señales, los microprocesadores,
control y simulación digitales, y de las computadoras digitales en general.
♣Evolución tecnológica: tubos y válvulas al vacío (bulbos) (1930-1960) 
transistores (1950-1970, “estado sólido”, semiconductores)  circuitos

integrados (DTL – TTL – FET – CMOS/MOSFET – LSI (Large Scale
Integration) – VLSI – … – FPGAs (Field Programmed Gate-Arrays), PICs
(Peripheral Interface Controller, familia de microcontroladores),…, etc.).
Principios de diseño: “amplificador ideal” + retroalimentación +
resonancia + sistemas dinámicos, ...
Idealización 1: En su forma más simple, el amplificador satisface:
Vout = A Vin, donde A es la ganancia constante, muy elevada,
independientemente de intensidad o frecuencia (y de corriente,
implicando propiedades de impedancia muy útiles: da suficiente
potencia al circuito al que se conecta (impedancia de salida
prácticamente nula), dando para fines prácticos “toda la potencia que
se le pida”, sin caída del voltaje de salida; tampoco “pide potencia”
al circuito precedente (impedancia de entrada "infinita") y no
provoca que el potencial de entrada se caiga, si el circuito precedente
no da suficiente potencia.
Un Op-amp es un amplificador diferencial: Dos entradas, una
llamada inversora (−), y otra no-inversora (+), cumplen:
Vout = A (V+ – V–) = AVin (1)
Idealización 2: impedancia interna de entrada “infinita” (o
modelando como un límite rin  ∞) y la impedancia interna de
salida correspondiente es "cero" (o bién, rout  0). Una fuente de
señal “ve” una resistencia rin infinita y la señal no “se cae” si la
fuente produce muy baja corriente. El amplificador “no carga” al
circuito conectado a la salida, y es visto como una fuente AVin,
alimentando una resistencia en serie rout (en Figura 5.1 del [Webster]
son respectivamente “Rd y Ro”).

Figura 1. (Versión modificada del [Blackburn, Modern Instrumentation for
Scientists and Engineers]). Amplificador diferencial operacional (Op-amp):
circuito equivalente. Vin es la diferencia entre las entradas V+ (terminal
superior izquierda del Op-amp) y V− (terminal inferior). Dichas entradas y la
propia salida son referidas cada una respecto a tierra (ver Figura 1 bis, donde
v1= V− y v2 = V+).
Figura 1 bis. (Versión del [Webster, Medical Instrumentation, Application
and Design], notar que sólo hay diferencias en notación). Amplificador
diferencial: circuito equivalente. Un voltaje diferencial entre las entradas v1 y
v2 causa una corriente que fluye a través de la resistencia Rd interna del (Op-
amp). En el modelo, se tiene en el Op-amp el equivalente a una fuente de
salida cuyo valor es el voltaje diferencial multiplicado por A (la ganancia del
operacional). Cualquier corriente fluyendo hacia la terminal de salida vo pasa
a través de la resistencia de salida Ro.

En Op-amps reales (circuitos integrados (IC)): A≈ 104
– 106
.
Figura 2. Símbolo de circuito de un Op-amp. Un voltaje en v1, la entrada
“inversora” es amplificada e invertida para dar lugar a vo. Un voltaje en v2 ,
la entrada “no inversora”, es amplificada para dar lugar a una salida en fase
en v0. Ambas entradas y la salida son cada una medidas respecto a tierra.
Figura 2b. Esquema de conectores del circuito integrado (chip) Op-amp
741, visto desde arriba y con un esquema simbólico superpuesto indicando
los pines correspondientes a entradas y salidas.
Alimentación bipolar (con polarización):
Vbias = ±10 V (a veces es ±15 V, pero saturación en ±13 V.
Existen dos métodos de diseño con Op-amps, haciendo las
aproximaciones ideales ya sea antes o después (límite). El primero

es más sencillo y recurre a dos reglas que definen el Op-amp ideal.
Para simplificar cálculos en el primer método, suponemos las
características ideales, tomadas por lo pronto al pie de la letra:
Método 1: Restricciones de las terminales de entrada para diseño de
circuitos con Op-amps ([Webster], Med. Instrum. Cap. 3).
Regla 1: cuando la salida del Op-amp se encuentra en su
intervalo lineal, las dos terminales de entrada se encuentran al
mismo voltaje.
Regla 2: ninguna corriente fluye entre las terminales de
entrada del Op-amp.
Las regla 1 es válida porque si las dos terminales no se
encontraran al mismo voltaje, la salida de voltaje diferencial
sería multiplicada por la ganancia infinita.
Las regla 2 es válida, porque asumimos que la impedancia de
entrada rin (o Rd en el [Webster]) es infinita, y ninguna corriente
fluye. Aún si la impedancia de entrada fuera finita, la regla 1
dice que no hay caída de voltaje a través rin, así que ninguna
corriente fluye.
Al principio las reglas no parecerían tener sentido o incluso utilidad,
pero deben simplemente seguirse para poder analizar y diseñar
A = ∞.
Vout = 0, cuando V+ = V– (no hay “voltaje de offset”).
rin = ∞.
rout = 0.
Ancho de banda ∆ω = ∞, y no hay corrimiento de fase.

circuitos, dado que son simplificaciones (límite a infinito) y uno
debe interpretar que "es lo que se observa".
Método 2: Tomar el límite a ∞. Alternativamente, se realiza el
análisis considerando A finita, la ecuación (1), y al final se simplifica
aplicando la condición A >>1. Este método, más explícito y formal,
permite entender mejor las propiedades y, en caso de que se desee
exactitud, siempre se pueden usar las ecuaciones con el valor real de
A conocido (podrían incluir también rin y rout), sin aproximaciones o
límites. El costo es una mayor complejidad, sobretodo en circuitos
muy elaborados. Para una exposición detallada del segundo método,
ver el capítulo 5 del [Blackburn]. El primer método, en apariencia
empírico, se puede deducir del segundo, más formal, al aplicar el
límite “A → ∞”, o, si se deja A, se aplica la aproximación A >>1.
Fin§ Indice

Amplificador no-inversor
Figura 3. Circuito para un amplificador no-inversor. RF es una
resistencia de feedback y R1 una resistencia en la entrada (−).
Método 1. Ver [Webster], Cap. 5; la deducción es trivial pues se
obtiene de la igualdad Vin=V1 (por la Regla 1) y el circuito forma un
divisor de voltaje, dando directamente la relación de la ecuación (5).
Método 2. Del [Blackburn], Cap. 3. La combinación R1 y RF
actúa como divisor de voltaje entre la salida y el voltaje en la entrada
diferencial inversora (−) V1:
1
1
1
out
F
R
V V
R R
=
+ (2)
De la relación fundamental para un amplificador diferencial:
Vout = A (V+ – V–) = A (Vin – V1) (3)
Notar que la regla 1 indica que “Vin = V1” con “A=∞”; pero
consideremos A finita y hacemos el análisis sin la regla 1,
combinando las ecuaciones (2) y (3):
1
1
out in out
F
R
V A V V
R R
 
= − 
+ 

o sea:
1
1
1
F
out in R
R R
V V
A
A
+
+
 
 =
 
 
(4)
como A >>1, la última ecuación se puede aproximar a:
1
1
F
out in
R R
V V
R
+

(5)
con una ganancia a lazo cerrado 11 FG R R= + independiente de
la ganancia a lazo abierto A (recordar las características de un
sistema o instrumento con retroalimentación negativa).
Nota: No confundir R1 (externa al op-amp, conectada a la entrada (−) en la
Figura 3) con rin (interna), ni la impedancia de feedback RF con rout (interna),
ni confundir rin o Ri (Webster) o R1 con la resistencia equivalente de entrada
Rin de la ecuación (6). Idem RL con rout (interna) y Rout (equivalente).
Figura 4. Circuito equivalente del amplificador no-inversor;
se agregó a la salida una resistencia de carga RL.

Resistencias efectivas (o equivalentes) de entrada y salida en un
amplificador no-inversor (ver deducción en tarea-examen):
1
1
1in in
F
R
R r A
R R
 
= + 
+ 
(6)
1
1
1
1
F
out out
R
R R
R r
A
+
 
 =
+ 
 
(7)
Es claro de (6) que la resistencia Rin de entrada efectiva de la
configuración no-inversora es incrementada sobre la resistencia de
entrada interna del op-amp, y si la ganancia a lazo abierto A es
grande, el incremento será substancial. Igualmente, de (7) vemos que
una ganancia a lazo abierto A elevada ocasionará que la resistencia
neta de salida Rout sea inclusive menor que el valor rout de la pura
resistencia interna del op-amp.
Es de notar que la Regla 1 se puede alternativamente deducir de un
análisis mediante el método completo (ver Capítulo 5 del
[Blackburn]) y de hecho la relación exacta entre Vin y V1 es:
1
1
1
1
1
1
1
F
F
inR
A R R
R
R R
V V
+
+
 
   =   +  
 
(8)
Cuando A → ∞, de (8) concluimos que V1 →Vin, de modo que el
potencial en la entrada inversora se mantiene continuamente casi
idéntica al potencial de la entrada no-inversora:
V V− +≅ . (9)
Tal propiedad es también consecuencia de la retroalimentación a
través de RF.

El término
1
1
FR R
R
β
+
= , que aparece con frecuencia, se denomina
factor de feedback.
Ejercicio:
Abajo se reproduce el esquema del concepto de retroalimentación
(negativa). En los párrafos anteriores hemos hablado del circuito y
de la ganancia a “lazo abierto” (A), de “feedback” mediante una
resistencia RF y del circuito y ganancia “a lazo cerrado”. ¿De qué
manera se relaciona la formulación del esquema con todo lo
anterior?
Figura 5. Ganancia en un sistema retroalimentado.
Fin§ Indice
x yGd
Hf
-
Ganancia a lazo abierto, sin feedback:
y = Gd x
Ganancia a lazo cerrado, con feedback:
y = Gd (x − Hf y)
Gd
(1 + Hf Gd )
y = x
entrada salida
función de transferencia
= ganancia

Amplificador inversor
Figura 6. Amplificador inversor. La corriente que fluye a través de Ri
también fluye a través de la resistencia de feedback RF (b) Las características
de entrada-salida pueden visualizarse como una palanca (el triángulo es el
fulcrum o punto de apoyo de la palanca), donde la longitud de los brazos es
proporcional a cada resistencia. (c) El gráfico entrada-salida muestra una
pendiente −RF /Ri en la porción central; sin embargo la salida satura alrededor
de ±13 Volts.
Un amplificador inversor tiene feedback negativo (Figuras 5 y 6).
Sólo en aplicaciones muy particulares se realimenta la salida Vo a la
entrada no-inversora (+). En el inversor, el voltaje en (+) es 0 V
(tierra). Por la Regla 1, la entrada negativa (−) debe estar también en

0 V. Esta condición se conoce como tierra virtual. Por ley de Ohm,
la corriente a través de Ri es i=Vi /Ri. Por la Regla 2, ninguna
corriente puede entrar al op-amp, por lo que i debe fluir a través de
RF produciendo una caída de voltaje a través de Ri igual a iRi. Como
la terminal izquierda de RF está en 0Vm la terminal derecha debe ser:
o
F
F i
i
R
V iR V
R
=− =−
, o bien:
o F
i i
V R
V R
= −
(10)
De modo que el circuito invierte y la ganancia inversora a lazo
cerrado (no la A del op-amp) es la razón RF a Ri.
Sin aplicar las reglas y haciendo el análisis sin las condiciones
ideales (ver [Blackburn]), es posible demostrar que en realidad la
ganancia a lazo cerrado es exactamente:
o
1
1
1
i F
i
F
i i
R R
A R
V R
G
V R +
+
  
= = −       
  
(11)
que en el límite cuando A → ∞, da la ecuación (10). Nótese que en
(11) nuevamente aparece el factor de feedback ( )F iiR R R/β= + . La
resistencia de entrada del circuito inversor está ahora dada por:
1
F
in i i
R
R R R
A
=+ ≅
+ (12)
donde, a diferencia de la ecuación (6), para el amplificador no-
inversor, no aparece la impedancia interna de entrada, rin.

Ejercicio: ¿Cuál es la impedancia de salida a lazo cerrado del
amplificador inversor? (hallar un equivalente de la ecuación (7)).
Aplicación para medir voltajes de un sensor termopar:
Figura 6. La junta fría y la junta caliente de un termopar generan una
diferencia de potencial vi que es amplificado por un circuito inversor. El
circuito integrado LT1025 es un compensador para termopar de junta fría, el
cuál va incluido. Esta es una de varias configuraciones posibles, las cuáles
son descritas en la documentación (specification sheet o data sheet) del
compensador LT1025. Tras estudiar este capítulo, explique: ¿por qué se usa
la configuración de op-amp mostrada? ¿qué papel juegan las componentes?
Fin§ Indice

Amplificadores inversor y no-inversor generalizados
Figura 7. Amplificador no-inversor generalizado. Las impedancias de
entrada inversora Z1 y de feedback ZF pueden contener términos reactivos
(fasores = variable compleja). La características de entrada-salida
dependerán, en el caso no-ideal, de las frecuencias y fase presentes en vi,
requiriendo por tanto usar la respuesta en frecuencia V(jω).
Figura 8. Amplificador inversor generalizado.

Del mismo análisis de corrientes, pero con impedancias complejas,
se obtiene, en términos de la respuesta en frecuencia, para el
amplificador no inversor generalizado, se obtiene, (ver ecuación (5)):
1
1
( )
( )
out F
in
V j
V j
ω
ω
+
=
Z Z
Z (13)
De manera semejante, para el amplificador inversor generalizado
(ecuación (10)):
1
( )
( )
Fout
in
V j
V j
ω
ω
= −
Z
Z (14)
Aunque la amplitud A a lazo abierto (sin feedback) idealmente no
depende de la frecuencia ω, las ganancias a lazo cerrado (con
feedback) dadas por (13) y (14), sí dependen de ω, de acuerdo a las
componentes reactivas de las impedancias complejas Z1 y de
feedback ZF. El factor β = (Z1+ZF)/ Z1, ahora es un fasor |β|e jφ
, o
sea, una impedancia compleja y depende de la frecuencia en las
señales que pasan a través de las reactancias de Z1 y ZF.
Ejercicio: Deducir expresiones para las impedancia complejas de
entrada y de salida a lazo cerrado del amplificador inversor
generalizado y del amplificador no inversor generalizado (es decir,
hallar los equivalentes complejos de las ecuaciones (6) y (7) para
ambas configuraciones; en total cuatro ecuaciones: Zin, Zout, para el
inversor generalizado y Zin, Zout para el no inversor generalizado).
Fin§ Indice

Substracción de Voltajes
Figura 9. Amplificador de diferencia (substracción).
En la configuración de la Figura 9, la conservación de la corriente en
el nodos inversor da:
1
a out
F
V V V V
R R
− −− +
=
(15)
que se puede escribir como:
1
1 1
F a out
F F
R R V V
V
R R R R
−
 
= + +   (16)
y en el nodo no-inversor:
2 3
bV V V
R R
+ +−
=
(17)
que se puede escribir como:

2 3
2 3 2
bVR R
V
R R R
+ =
+ (18)
Aplicando la condición ideal de que el feedback negativo causa que
el potencial en la entrada inversora siga al potencial de la entrada no-
inversora (ecuación (9)), V−=V+, así que igualamos los términos
derechos de (14) y (16):
1
2 3 1
1
1
F F
out ab
R R R
V V V
R R R
+   
= −   +   
/
/ (19)
El voltaje de salida es la diferencia ponderada de los voltajes de
entrada. Escogiendo valores que satisfagan:
3
1 2
F RR
k
R R
= =
(20)
Se obtiene una salida proporcional a la diferencia de las entradas:
( )out abV k V V= − (21)
Nótese que en general un op-amp es un “amplificador diferencial”;
por ello a configuración que realiza substracción la denominamos
“amplificador de diferencia”, pero en el [Webster] se usa el término
differential con ambos significados.
Fin§ Indice

Sumador de Voltajes
Figura 10. (a) Circuito sumador de Va, Vb y Vc. El voltaje de salida Vout
amplifica dicha suma y tiene polaridad inversa; las resistencias de entrada R1,
R2 y R3 ponderan la suma para cada voltaje.
Del mismo análisis para el circuito inversor, igualando corrientes
que entran y salen del nodo en la entrada inversora, obtenemos:
1 2 3 F
ca b out
V V V VV V V V
R R R R
− −− −
− −− −
+ + =
Invocamos la regla de igualdad de potenciales de entradas inversora
y no-inversora: V+=V− . Pero en este circuito V+= 0, de modo que:
1 2 3 F
ca b out
V VV V
R R R R
+ + =−
(22)
De donde:
1 2 3
F F F
caout b
R R R
V V V V
R R R
     
=− + +     
       (23)

Ejemplo de aplicación
La salida de un preamplificador de biopotencial para medir electro-
oculograma es un voltaje DC de ±5 V, con una señal AC de amplitud
±1 V superpuesta. Se desea diseñar un circuito que cancele el voltaje
DC (balanceo a 0 V) y provea de una ganancia de −10 a la señal
deseada, sin saturar el op-amp.
Figura 11. (a) Circuito sumador del voltaje vi más la mitad del voltaje de
balance vb. El voltaje de salida vo amplifica dicha suma y tiene polaridad
inversa; puede además hacerse cero aún si vi tiene una componente DC
distinta de cero. (b) Las tres formas de onda muestran vi , el voltaje
balanceado (vi + vb / 2) y el voltaje de salida amplificado (notar que cubre
todo el intervalo dinámico [−10,10]). Si vi fuese amplificado directamente, el
op-amp se saturaría.
Asumiremos que el voltaje disponible del potenciómetro de 5kΩ es
±10 V. Para otener vo = 0, la corriente a través de RF es 0. Por lo
tanto la suma de corrientes a través de Ri y Rb es cero:
4
410 ( 10)
2 10
5
i b
i b
i b
b
i
v v
R R
R v
R
v
=
− −
=− = =− × Ω

Para una ganancia de −10, de la ecuación (10) se requiere tener un
cociente RF / Ri =100kΩ: La ecuación del circuito con cualquier valor
de salida vo (ahora no necesariamente 0) es:
5
4 4
o
o
10 10
210 2 10
i b
F
i b
i b b
i
v v
v R
R R
v v v
v v
 
=− + 
 
   
=− Ω + =− +    Ω × Ω 
El circuito puede balancear cualquier voltaje no deseado en el
intervalo de ±5 V (ver Figura 11(b)).
Fin§ Indice

Comparador de Voltajes
Figure 12 (a) Comparador. Cuando R3 = 0, la salida vo indica si (vi + vref) es
mayor o igual a 0 V. Cuando R3 es mayor a 0, el comparador tiene histéresis,
como se ilustra en (b), la característica de entrada-salida. R3 determina el
ancho de la curva de histéresis.
El voltaje de salida, cuando R3 = 0, puede escribirse como:
10V
0V
10V
in ref
inout ref
in ref
if v v
v if v v
if v v
>+
= =
− <




(24)
Un comparador con histéresis (R3 > 0) permite tomar una decisión
mediante dos umbrales, y no sólo si “vi=vref”, que es una condición
inestable, haciendo que la salida del circuito oscile entre −10 y +10.
Un umbral corresponde al aumento de vin en una dirección (se
incrementa, por ejemplo) y el otro en la opuesta (se decrementa).
Esto permite implementar sensores para un control denominado “on-

off” con histéresis, que funcionan como el termostato de un
calefactor: al bajar a una temperatura mínima Tmin, se enciende el
calefactor, y sólo al rebasar un valor Tmax > Tmin, se apaga, de modo
que no haya oscilaciones si se usara un sólo umbral T0 = Tmax= Tmin
(el termostato sin histéresis estaría prendiendo y apagando al
calefactor en función del ruido alrededor del valor de
encendido/apagado). Además la curva de histéresis da una salida
booleana: cero o saturación negativa, o sea “falso” (por ejemplo
apagado) y “verdadero” (encendido). El comparador es uno lógico y
su comportamiento equivale a una componente muy usada en
control, de la familia de circuitos de umbral: el Schmitt trigger
(disparado de Schmitt), el cuál posee retroalimentación positiva y es
usado para almacenar estados (memoria) y como switch especial.
En el ejemplo del calefactor, el ancho del ciclo de histéresis es
[Tmax−Tmin]; en general es un intervalo de voltaje con centro en −vref
(ver Figura 12(b)) y es proporcional al valor de la resistencia R3.
Suele colocarse un potenciómetro que permita regular R3. En vez de
la ecuación (24), se tiene la expresión para un comparador binario
con histéresis, donde se ha eliminado la condición de igualdad:
( )
( )
10V
10V
in ref
out
in ref
if v v v
v
if v v v
+ ∆


− ∆
> +
< −

=
(25)
En la práctica se manejan como valores lógicos +5 y 0 Volts.
Fin§ Indice

Buffer de ganancia unitaria
Figura 13. (a) Circuito seguidor: vo=vi. (b) Amplificador no-inversor (mismo
que en Figura (3)), vi aparece a través de Ri, produciendo una corriente a
través de Ri, que también fluye a través de RF. (c) Una palanca con brazos de
longitud proporcional al valor de cada resistencia permite visualizar las
características de entrada-salida, (d) El gráfico entrada-salida muestra una
pendiente positiva (RF + Ri) / Ri en la porción central, pero la salida se satura
a ±13 V.
De una configuración no-inversora, la ganancia a lazo cerrado es:
( )
1 Fo i F
i i i
R
R
v i R R
G
v iR
+
= = = + (26)
Supongamos que forzamos la condición límite 0 y .F iR R→ → ∞
Obtenemos la configuración de la Figura 13(a), que tiene una

ganancia G =1.0, y el circuito se denomina “seguidor de voltaje”.
Para apreciar qué se gana introduciendo este elemento, observamos
que la resistencia de entrada y la resistencia de salida equivalentes
tienen los siguientes valores (ver ecuaciones (6) y (7), con rin la
impedancia de entrada interna del op-amp y rout su impedancia de
salida interna -ver Figura 4, es ro):
[ ]1i inR r A= + (27)
1
1
out out
A
R r
+
 =    (28)
La primera es en extremo elevada, dado que tanto rin como A lo son
y la segunda es en extremo pequeña, porque rout y 1/A son muy
pequeñas. Con estas propiedades el circuito se usa como "buffer"
para aislar una sección de un circuito de otra. Sirve por tanto
para minimizar efectos del circuito sobre la fuente (alterar muy poco
una medición, por ejemplo) y para acoplar impedancias. Considere
por ejemplo el circuito de la Figura 14.
Figura 14. Circuito donde se aplica un buffer para aislar el circuito de la
izquierda de otro, en (B), cuya impedancia de entrada no es muy alta.
Alternativamente, el circuito de la izquierda podría no tener una impedancia
de salida lo suficientemente baja, para que la señal no sea perturbada por (B).

En la caja B de la Figura 14, hay una circuitería de la cuál por lo
pronto sólo nos interesa su resistencia de entrada rin que podría no
ser tan grande comparada con la resistencia Rx. Sin el buffer de por
medio, conectando la caja B a través de Rx tendríamos una
combinación paralela de Rx y rin cuya resultante sería menor a Rx,
reduciendo el voltaje Vx y cualquier medición o transformación de la
señal producido por B no reflejaría la señal a través de Rx. Al insertar
el buffer como en la Figura, se dice que Rx es cortocircuitada
(shunted) sólo por una resistencia casi infinita y no por rin . La
consecuencia es que la señal Vx virtualmente no sufre ninguna
alteración “al ser buffereada” por el Op-amp en configuración de
seguidor de voltaje.
Fin§ Indice

Circuito Integrador Trimodal
Figura 15. Un integrador inversor de tres modos de operación. Con S1
abierto y S2 cerrado, el circuito DC se comporta como un amplificador
inversor. Así, vo = vic y vo pueden ajustarse a cualquier condición inicial que
se desee. Con S1 cerrado y S2 abierto, el circuito integra la señal de entrada.
Con ambos switches abiertos, el circuito mantiene vo constante, haciendo
posible una fácil lectura.
Recordamos que el voltaje en un capacitor C inicialmente
descargado está dado por:
1
0
1 t
C
v idt
C
= ∫ (29)
Para el integrador, para vi positiva, la corriente de entrada i = vi /R
fluye a través de C en una dirección que causa que vo se mueva en
una dirección negativa, de modo que:
1
ic0
1 t
o i
v v dt v
RC
=− +∫ (30)
Con vic la condición inicial. Los switches S1, y S2 permiten “resetear”
(reiniciar a un valor 0) el integrador, para evitar que la deriva satura

la integral. Aplicando la ecuación (14) para un inversor con
impedancias complejas, obtenemos la respuesta en frecuencia, con
S1 cerrado:
( ) 1/ 1 1
( )
o F
in in
V j j C
V j R j RC j
ω ω
ω ω ωτ
=− =− =− =−
Z
Z (31)
El offset dado por vic, al cerrar el interruptor S2, añade al
denominador de (31) un término que evita saturación para bajas
frecuencias, incluyendo DC.
Ejercicio: calcule la función de transferencia en frecuencia con el interruptor
S2 cerrado, verificando que con Ric conectado en la retroalimentación el
circuito se comporta como un filtro pasa-bajas.
Fin§ Indice

Aplicación: Circuito Amplificador de Carga
Figura 16. El amplificador de carga transfiere carga generada de un sensor
piezoelétrico al capacitor C de feedback del op-amp.
De la ecuación (30) obtenemos:
1 max
0
1 t
o
Kdx
dt
dt
Kx
v v
C C
=− − =−∫ (32)
Como la entrada suele incluir componentes DC, al integrar, existirá
una deriva (drift) que eventualmente saturará a un op-amp no ideal.
Es por ello que se agrega en el lazo cerrado, una resistencia R de
feedback, en paralelo a C. Su valor es grande y el integrador termina
comportándose como un filtro pasa-altas, con una constante de
tiempo RC. Esto evita los valores DC y los cambios lentos, que
rápidamente saturarían al integrador. Es común tener valores de
capacitores de 10 pF a 1µF.
Fin§ Indice

Circuito Diferenciador
Figura 17. Circuito diferenciador inversor. El capacitor en líneas punteadas,
con un valor pequeño, es agregado usualmente en paralelo a la resistencia de
feedback para prevenir oscilaciones, dado que al derivar pequeñas
fluctuaciones, estas son incrementadas. (Nota: Pequeño error del [Webster]: el
capacitor que conecta con la entrada inversora está al revés, el de feedback está
correcto; la diferencia sólo importa en voltajes DC, por la polaridad).
La corriente a través de un capacitor es i = C dv/dt; si dv/dt es
positiva, i fluye a través de R de manera que produce un voltaje
negativo:
i
o
dv
v RC
dt
= − (33)
De la ecuación (14), la respuesta en frecuencia de un derivador es:
( )
( ) 1/
F
in
o
i
V j R
j RC
V j j C
ω
ω
ω ω
=− =− =−
Z
Z (34)
Como la ganancia aumenta con ω, el ruido es amplificado; además el
circuito tenderá a oscilar, pues la retroalimentación puede volverse
positiva debido a que el ruido incluye cambios de fase. Es por ello

que se añade un capacitor de feedback: servirá para filtrar altas
frecuencias.
Una aplicación médica consiste en detectar valores específicos de la
pendiente (= derivada de una señal), en electrocardiogramas y otras
señales fisiológicas. La detección de una pendiente que excede cierto
umbral se realiza conectando el derivador de la Figura 17 con un
comparador, que producirá una señal cuando la entrada al derivador
cambie con una pendiente mayor (o menor) al umbral.
Al combinar la detección de un cambio de subida seguido de un
cambio de bajada, se obtiene un detector de picos (máximos de
señal). Otros eventos de señal pueden ser identificados con
variaciones del diseño anterior.
Fin§ Indice

Filtros Activos
Ejercicio: halle las ganancias para cada filtro, de las ecuaciones (13) y (14),
y verifique el efecto de filtrado correspondiente.
Figure 18. Filtros activos ; (a) Un pasa-bajas atenúa frecuencias altas, (b) Un
pasa-altas atenúa las bajas frecuencias y bloquea el nivel DC. (c) Un pasa-
banda atenúa tanto altas como bajas excepto en una banda de interés.

Los tres filtros activos son casos particulares del amplificador inversor
generalizado (Figura 8) y aplica la ecuación (14) para la ganancia o función
de transferencia en frecuencia:
( )
( )
F
in
out
in
V j
V j
ω
ω
= −
Z
Z (14)
Para el pasa-bajas (Figura 18(a)), tenemos
( )(1 )
f i
i f
F
j C
j C
R
R
ω
ω +
=Z ,
mientras que Zin = Rin, de modo que, simplificando,
( )
) 1
1
(
( )
f
i F F
out
in
RV
V jR
j
j CR
ω
ω ω
 
 
+ 
= −
(35)
Para el pasa-altas (Figura 18(b)), tenemos ZF = RF, mientras que
( )(1 )in i i
j RCω +=Z , de modo que, simplificando,
( )( 1
( )
)
f i i
i i i
out
in
V R R
R R
j j C
V j j C
ω ω
ω ω
 
 
+ 
= −
(36)
Para el pasa-banda (Figura 18(c)), tenemos
( )(1 )
f i
i f
F
j C
j C
R
R
ω
ω +
=Z , mientras
que ( )(1 )in i i
j RCω +=Z , de modo que, simplificando,
( )( )1 1
( )
( )
f
i
i
i iF
i
F
out
in
R
R R
j C
j C j C
V Rj
V j R
ω
ω ω
ω
ω + +
 
 
 
= −
(37)
Para tener una banda de frecuencias distinta de cero, se requiere tener RFCF <
RiCi, para que la frecuencia de corte pasa-bajas sea mayor a la frecuencia de
corte pasa-altas. La banda es el traslape definido por las frecuencias de corte.

Ejercicio: Implemente los filtros activos con la configuración de no-inversor (Figura 7),
usando la ecuación (13) en vez de la (14). Verifique que las funciones de transferencia
en frecuencia corresponden al filtro deseado. ¿Hay (des)ventajas con esta configuración?
Fin§ Indice

Sumario de Amplificadores Operacionales con Realimentación Negativa
Nombre Ganancia: out in
G V V= Esquema Descripción y Usos
Seguidor out in
V V=
Se usa como un buffer, para eliminar efectos de carga o para adaptar
impedancias (conectar un dispositivo con gran impedancia a otro
con baja impedancia y viceversa).
Se puede incluir una resistencia de feedback para proporcionar algo
de amplificación.
Amplificado
r inversor
f
out in
in
R
V V
R
= −
La señal de salida es igual a la señal de entrada (en forma)
multiplicada por una constante y de signo contrario (fase invertida
180 grados).
Amplificado
r no inversor
1
1out
f
in
R
V V
R
 
= + 
 
Multiplica la señal de entrada por una constante.
Comparador
con
histéresis
10V
0V
10V
in ref
inout ref
in ref
if v v
v if v v
if v v
>+
= =
− <




Este amplificador particular tiene realimentación positiva.
Compara las señales de entrada, dando un valor de saturación de
acuerdo a los tres casos posibles, aunque la igualdad puede no ser
correctamente representada, dada pequeñas fluctuaciones. Sin
histéresis, el circuito puede oscilar de forma salvaje justo en el caso
Vin=Vref. El ancho de histéresis es proporcional al valor de R3.

Sumador
1 2
1 2
...
out
n
f
n
V
VV V
R
R R R
=
 
− + + + 
 
Salida proporcional a la suma, ponderada o no, de los valores de
entrada.
Substractor ( )
( )
3 1 4 3
14 2 1
2 1
out
R R R R
RR R R
V
V V
+
+
=
−
La salida es proporcional a la resta de las entradas. También es
llamado amplificador diferencial.
Derivador in
out
dV
V RC
dt
= −
Es un circuito que no se suele usar en la práctica ya que no es
estable. Esto se debe a que al amplificar más las señales de alta
frecuencia se termina amplificando mucho el ruido.
Integrador
0
t
in
out inicial
V
V dt V
RC
=− +∫
El integrador no se usa en la práctica de forma discreta ya que
cualquier señal pequeña de DC en la entrada puede ser acumulada
en el capacitor hasta saturarlo por completo. Este circuito se usa de
forma combinada en sistemas retroalimentados que son modelos
basados en variables de estado (valores que definen el estado actual
del sistema) donde el integrador conserva una variable de estado en
el voltaje de su capacitor.

Filtro pasa-
bajas
( )
)
1
1
(
( )
f
i F
ou
in
F
t
V
V
R
j
j
j R CR
ω
ω
ω
=
 
− 
+ 
El filtro atenúa componentes de la señal cuya frecuencia es mayor a
la frecuencia de corte igual 1/R1C y deja pasar frecuencias debajo de
este valor.
Filtro pasa-
altas
( )
(
1
( )
)
f i i
i
out
i i
in
j
j
j C
j
V
V
R
RC
R
R
ω
ω
ω
ω
=
 
− 
+ 
El filtro atenúa componentes de la señal cuya frecuencia es menor a
la frecuencia de corte igual 1/R1C y deja pasar frecuencias arriba de
este valor.
Filtro pasa-
banda
( )( )1 1
( )
( )
f
out
in
i i
i iF iF
R R
R R R
j C
j C j C
V
V
j
j
ω
ω ω
ω
ω
+ +
 
− 
 
=
El filtro atenúa componentes de la señal cuya frecuencia es, ya sea
menor a la 1ª. frecuencia de corte ω1 =1/R1C1 o mayor a la 2ª.
frecuencia de corte ω2 =1/R2C2, donde ω2 > ω1 (notar traslape) y
deja pasar frecuencias que se hallan entre ambas frecuencias de
corte, o sea en el intervalo (ω2, ω1).
Voltage-to-
current
converter
i2V
Disparador de
Schmitt
Multivibradors
bi-estable
Allen & Key
Active Filters
Blackburn
1
1 f
R
R
+
Fin§ Indice

Amplificador de Instrumentación
Figura 19. (a) A la derecha se muestra un amplificador diferencial
(substracción; ver Figura 9) con baja impedancia de entrada, debido a R4. A
la izquierda, dos op-amps pueden proporcionar alta impedancia de entrada y
mayor ganancia. (b) Un esquema con dos palancas acopladas como tijeras
permite visualizar las características de entrada salida, en función de las
impedancias, cuyos valores determinan el largo de cada brazo.

La ganancia del operacional de la derecha se halla obteniendo
primero v5:
4 4
5
3 4
v R
v
R R
=
+ (38)
Resolviendo para la corriente (mitad superior, en Figura):
53 5
3 4
ov v v v
i
R R
− −
= =
(39)
Al substituir (38) en (39) obtenemos la ecuación de un amplificador
diferencial (ecuación (21)):
( )4 3 4
3
o
v v R
v
R
−
=
(40)
Si ambas entradas son conectadas juntas y alimentadas por una
fuente común, respecto a tierra, el llamado voltaje común es vc =
v3=v4. La ganancia en modo común es Gc = 0. En la ecuación (40)
la salida ideal es 0. Por otro lado, si v3 ≠ v4, el voltaje diferencial
(v4− v3) produce una ganancia Gd = R4 / R3 de acuerdo a (40). Las
“tijeras” de la Figura 19(b) ilustran todo lo anterior al cerrarse o
abrirse, con una relación geométrica entre vo y (v4− v3). Ningún
amplificador diferencial rechaza perfectamente el voltaje a modo-
común y GC tiene un valor mayor a 0. La taza de rechazo a modo
común (CMRR: common-mode rejection ratio) permite evaluar la
imperfección:
common mode rejection ratio (CMRR)
CMRR D
C
G
G
= (41)
en el caso ideal GC =0 y entonces CMRR sería infinita; en realidad
los amplificadores de instrumentación alcanzan valores de CMRR de
105
o mayores. El factor CMRR puede ser inferior a 100 para

algunos amplificadores diferenciales de osciloscopios y mayor a
10,000 para un amplificador de bio-potencial de alta calidad.
Para fuentes de baja impedancia de salida, el amplificador
diferencial de un sólo op-amp es bastante satisfactorio (v. g. galgas
de esfuerzo en puentes de Wheatstone). Cuando la fuente tiene alta
impedancia de salida, la impedancia de entrada del amplificador
resulta muy baja. Un buffer o seguidor para cada entrada parece
solucionar el problema, pudiendo además agregar amplificación,
mediante R2, pero el voltaje de modo común es también amplificado
y no hay mejora en el factor CMRR.
La configuración de la pareja de op-amps a la izquierda de la Figura
19(a), eliminando la conexión a tierra y conectando los buffers con
R1, ofrece una solución adecuada y se conectan las salidas v3 y v4 de
los op-amps del lado izquierdo a las entradas inversora y no-
inversora, a través de las resistencias R3. Ahora (v1− v2) aparece a
través de R1 causando una corriente que fluye por R1, pero también
por la cadena R2, R1, R2. El voltaje de salida es:
3 4 2 1 2( )v v i R R R− = + + (42)
mientras que el voltaje de entrada es:
1 2 1v v iR− = (43)
Ahora la ganancia diferencial es:
3 4 2 1
1 2 1
2
d
v v R R
G
v v R
− +
= =
− (44)
o también, substituyendo (40) en (44):

( ) 2 4
2 1
1 3
2
1o
R R
v v v
R R
  
= − +  
   (45)
La resistencia R1 (al centro, en el diagrama) suele ser la que
determina la ganancia neta en la ecuación (45) y suele ser externa al
circuito integrado donde se encuentran, fijas las otras resistencias
que además deben ser precisas (hay dos para R2, R3 y R4; cada par
debe ser idéntico).
Como GC es 1, el valor de CMRR es igual a Gd,, usualmente mucho
mayor a 1. Las dos mitades combinadas de la Figura 19(a) forman
ahora una configuración de tres op-amps, denominada Amplificador
de Instrumentación. Posee muy alta impedancia de entrada (~109
Ω), alto factor CMRR (más de 105
), un nivel de offset DC muy bajo,
bajo ruido, baja deriva y una ganancia elevada que puede cambiarse
ajustando R1. Es particularmente útil en medir bio-potenciales pues
rechaza el voltaje de modo común de 60 Hz que existe en el cuerpo
humano, debido a la inducción de la línea eléctrica. En los diagramas
de diseño es común representar al amplificador de instrumentación
con el mismo esquema que el de un op-amp, aunque internamente
consiste de tres op-amps, como en la Figura 19(a).
Las imperfecciones existentes en op-amps reales llevan a una
expresión de entrada-salida de la forma:
( ) 2 1
2 1
2
d Co
v v
v G v v G
− 
= − +  
  (46)
Nótese que en términos de las dos palancas en tijera, el problema equivale a
que aunque del lado izquierdo se cierre perfectamente, con un voltaje de
modo común vC, no se cierre la tijera del lado derecho, como si los brazos no
estuvieran rectos.
Fin§ Indice

Ruido en op-amps
Figura 20. Fuentes de ruido en un op-amp. La fuente de ruido en voltaje vn
se encuentra en serie con la entrada y no puede reducirse. El ruido agregado
por las fuentes de ruido de corriente in pueden minimizarse usando pequeñas
resistencia externas R1 y R2.
Las variaciones en la corriente de polarización (que debería ser
idealmente 0) de las entradas contribuyen al ruido total. Estas
corrientes de ruido fluyen a través de las resistencias equivalentes de
modo que el voltaje RMS total de ruido térmico es la raiz de la suma
de términos cuadráticos de ruido (voltajes), multiplicado por la
banda de frecuencias de interés:
( ){ }
1/2
2 2 2
1 2 1 2( ) ( ) 4 4n n n nv v i R i R TR TR BWκ κ≅ + + + + (47)
donde tenemos,
R1 y R2 = resistencias fuente equivalentes.

vn = valor medio del voltaje RMS de ruido, en unidades
de Volts·Hz-1/2
, a través del intervalo de
frecuencias de interés.
in = valor medio de la corriente RMS de ruido, en
Amps·Hz-1/2
, a través de l intervalo de frecuencias
de interés.
κ = Constante de Boltzman.
T = Temperatura en K.
BW = Ancho de banda del ruido, en Hz.
Fin§ Indice

Ejemplo de ruido de modo común:
Figura 21. Diagrama de la disposición de electrodos diferenciales en el
cuerpo de un sujeto. El potencial por acoplamiento capacitivo con la línea
eléctrica de 120 V. (en Europa, 240 V) es modo común para el amplificador y
se suma al bio-potencial que se desea medir. Para detalles ver el Standard
Handbook of of Biomedical Engineering and Design, ed. Myer Kutz, §
17.6.4. Differential Biopotential Amplifiers
Fin§ Indice

♣Amplificadores para Señales de Biopotenciales
Figura 22. Diagrama en bloques funcionales de un electrocardiógrafo (ECG,
o EKG, del alemán Elektrokardiogramm). ADC significa Analog-to-Digital
Converter. Para una descripción detallada de cada bloque, ver el [Webster]
§6.2: The Electrocardiograph.
Fin§ Indice

♣Interferencia de Dispositivos Eléctricos
Figura 23. Mecanismo de “pickup” (“levantamiento”) del campo eléctrico
de un electrocardiógrafo resultante de la línea de potencia (una forma de
contaminación, al superponerse a la señal un pequeño voltaje de 60 Hz que
refleja variaciones en la línea de alimentación eléctrica al recinto). El
acoplamiento capacitivo del lado vivo de la línea y los cables terminales
ocasiona una corriente que fluye entre las impedancias del circuito piel-
electrodos hacia tierra. Para detalles ver el Cap. 6 del [Webster].
Fin§ Indice

Figura 24. La corriente fluye de la línea de potencia (por acoplamiento
capacitivo) a través del cuerpo y la impedancia a tierra, creando un voltaje de
modo común en todo el cuerpo. Zin no es solamente resistivo sino que tiene
una componente reactiva (no mostrada explícitamente), como resultado de
los capacitores de bypass de RF (radiofrecuencia) en la entrada del
amplificador.
Fin§ Indice

Figura 25. Mecanismo de “pickup” del campo magnético. Los cables al
sensor (leads, también electrodos) forman un circuito cerrado (área
sombreada) cuando tanto el paciente como el electrocardiógrafo se
consideran parte del circuito. Los cambios en el campo magnético pasando a
través de esta área inducen una corriente en el lazo. (b) Este efecto puede
minimizarse al trenzar juntos los cables y mantenerlos cerca del cuerpo para
que el área subtendida sea mucho menor.
Fin§ Indice

Figura 26. Circuito para minimizar la interferencia del voltaje de modo
común. El circuito toma voltaje de modo común de un par de resistencias
promediadoras, conectadas a v3 y v4 en la Figura 19(a) (amplificador
diferencial). La pierna derecha no se aterriza, pero es conectada a la salida
del op-amp auxiliar, formando otra componente del feedback global. Para
detalles ver el Cap. 6 del [Webster].
Fin§ Indice

Biopotenciales más comunes
Figura 27. Intervalos de voltajes y frecuencias de algunas señales de bio-potencial
comunes: los potenciales DC incluyen voltajes intracelulares, así como voltajes medidos
en varios puntos del cuerpo.
Bio-potenciales en la Figura 27:
EOG: Electrooculograma (disciplina: Electrooculografía),
EEG: Electroencefalograma,
ECG: Electrocardiograma,
EMG: Electromiograma (músculo),
AAP: Potencial de acción de axones.
Otros bio-potenciales (o también, señales electrofisiológicas)):
ENG: Electroneurograma,
ERG: Electroretinograma,
MEG: Magnetoencefalograma,
(ECG): Electrocorticograma (cortex cerebral)
ENG: Electroantenograma (receptores olfatorios)
Potencial de mebrana, audiología, potencial de campo
extracelular, respuesta galvánica de la piel, etc.
Para detalles, ver [Webster], §6.6: Amplifiers for other Biopotencial Signals y J.M.R
Delgado, “Electrodes for Extacellular Recording and Stimulation”, en Phsysical
Techniques on Biological Researcg, editado por W.L. Nastuk, NY, Acad. Press, 1964.

Ejemplo de un Amplificador de Biopotencial
Figura 28. Amplificador de ECG. Su ganancia (ver ecuación (42)) es de
(22k×2+10k)×47k/(10k×10k) = 25 en las etapas acopladas con DC
(amplificador de instrumentación de la izquierda). El filtro pasa altas pasivo
(derecha, abajo) alimenta un amplificador no inversor con ganancia 32. La
ganancia total es 25×32 = 800. Cuando se usan op-amps mA 776, se ha
determinado que el circuito tiene un CMRR de 86 dB a 100 Hz y un nivel
pico de ruido de 40 mV en la salida. La respuesta en frecuencia es de 0.04 a
150 Hz para ±3 dB y es plana arriba de 4 a 40 Hz. Un solo chip de op-amps,
el LM324 contiene cuatro op-amps individuales, que puede usarse en este
circuito para reducir el número total de componentes. Para detalles ver el
[Webster], §6.7: Example of a Biopotential Preamplifier.
Fin§§ Indice

Amplificadores operacionales 1

Más contenido relacionado

La actualidad más candente

Similar a Amplificadores operacionales 1

Último

Amplificadores operacionales 1
