El documento describe los conceptos y procesos fundamentales relacionados con la topografía y el movimiento de tierras. Explica que la topografía original describe la realidad física circundante mientras que la topografía modificada representa un terreno donde se ha realizado algún trabajo que cambia su forma natural. También define los procesos de corte, excavación, terraplenado y relleno necesarios para el movimiento de tierras, así como la importancia de la compactación y el replanteo de coordenadas.

1. SAIA.
INSTITUTO UNIVERSITARIO POLITECNICO
“SANTIAGO MARIÑO
JULIO 2014.
INTEGRANTES:
JOSHUA FIUME CI.V-22998492.
RAFAEL BERMUDEZ CI.V-17110790.
YAMELYS BUTTO CI.V-20404807.

2. Topografía Original.
Es una ciencia geométrica aplicada a la
descripción de la realidad física inmóvil
circundante. Es plasmar en un plano topográfico
la realidad vista en campo, en el ámbito rural o
natural, de la superficie terrestre; en el ámbito
urbano, es la descripción de los hechos
existentes en un lugar determinado: muros,
edificios, calles, entre otros.

4. Topografía Modificada.
Es la representación en planta de un terreno en el cual se
ha efectuado un trabajo cualquiera, que cambia la forma
natural del terreno. Su importancia consiste en que a
través de ella se puede obtener previamente una visión
de conjunto de cómo la obra que se va a construir
afectará el terreno donde se asentará y sus alrededores.
Si se tuviera este conocimiento previo, se podría evitar o
corregir en el trazado, los problemas que se presentaran
al Efectuar cortes o rellenos.

5. Movimiento de tierra.
Es el conjunto de actuaciones a realizarse en
un terreno para la ejecución de una obra. Dicho
conjunto de actuaciones puede realizarse en
forma manual o en forma mecánica. Previo al
inicio de cualquier actuación, se deben efectuar
los Trabajos de Replanteo, prever los accesos
para maquinaria, camiones, rampas, etc. En los
apartados siguientes se describen el conjunto de
actuaciones inherentes al movimiento de tierras.

6. Corte o Banqueo.
Es el Rebajamiento o
Desmonte de un terreno
hasta el Nivel previsto en el
estudio correspondiente. Se
considera como banqueo la
Excavación, a máquina o
con explosivos, de cualquier
tipo de material cuyo
Volumen sobrepase los
5.000 m3. A fin de garantizar
la correcta Ejecución del
banqueo, se deben situar y
mantener Estacas de Corte y
Relleno claramente
marcadas y a una
separación no mayor de diez
Metros entre sí.

7. Excavación.
Es el movimiento de
tierras realizado a
cielo abierto y por
medios manuales,
utilizando pico y
palas, o en forma
mecánica con
excavadoras, y cuyo
objeto consiste en
alcanzar el plano de
arranque de la
edificación, es decir
las cimentaciones.

8. Tipos de Excavaciones.
Desmonte
El desmonte es
el movimiento de
todas las tierras
que se
encuentran por
encima de
la rasante del
plano de
arranque de la
edificación.
Vaciado
El vaciado
se realiza
cuando el plano
de arranque de
la edificación se
encuentra por
debajo del
terreno.
Terraplenado
El terraplenado
se realiza cuando
el terreno se
encuentra por
debajo del plano
de arranque del
edificio y es
necesario llevarlo
al mismo nivel.

9. Protección de excavaciones
profundas.
Modos de prevención
Para disminuir el riesgo en excavaciones se pueden adoptar las
siguientes medidas de protección.
Dar pendiente a los lados de la excavación.
Soportar los lados de la excavación.
Colocar protectores entre el lado de la excavación y el área de
trabajo.
El sistema de protección
Su diseño cuidadoso requiere conocer de la clasificación del
suelo, profundidad de corte, contenido de agua, cambios en el
clima, otras operaciones vecinas. No se requiere de un sistema
de protección cuando la excavación es en roca estable o menos
de 1.52 m de profundidad, si una persona competente ha
examinado el terreno y no encontrado indicación de una caída
potencial. El sistema adoptado debe cumplir los requerimientos
de desempeño, como los de los ejemplos siguientes.

10. Compactación.

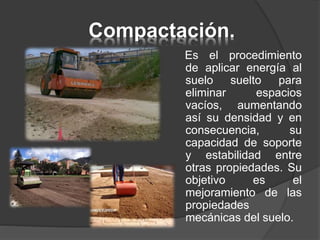

Es el procedimiento
de aplicar energía al
suelo suelto para
eliminar espacios
vacíos, aumentando
así su densidad y en
consecuencia, su
capacidad de soporte
y estabilidad entre
otras propiedades. Su
objetivo es el
mejoramiento de las
propiedades
mecánicas del suelo.

11. Construcción de terraplenes y
rellenos
Los terraplenes o rellenos son la acción de regar y compactar material
para elevar la cota del terreno hasta el nivel de la surasante; estos no
deberán contener ningún escombro, material orgánico, raíces, hierba, ni
otros materiales nocivos. En área de rellenos donde se contemple el
hincado de pilotes, no deben colocarse rocas, hormigones fracturados y
otros materiales duros o voluminosos. Salvo en los casos especiales de
rellenos con materiales rocosos, el material de relleno será colocado en
capas uniforme que no sobrepasen los 20 cm de espesor una vez
compactado. Cada una de estas capas será compactada y
escarificadas antes de colocar la siguiente, y se emplearan
motoniveladoras u otro equipo adecuado para lograr que las capas
tengan un espesor uniforme antes de la compactación. Si es necesario,
se añadirá o quitara agua, para obtener la humedad optima. La
eliminación de cualquier exceso de humedad que exista en la capa a
ser compactada deberá ser efectuada mediante aireación por arado,
cuchillas, discos, motoniveladoras u otros métodos que sean
satisfactorios para el ingeniero.

12. Instrumentos de Medición de
volúmenes de tierra
transportados.El movimiento de tierra es una ciencia que abarca, tanto los
cómputos métricos de los volúmenes a mover como los principios
de ejecución del trabajo. Por lo tanto la combinación de
alineamiento y pendiente que cumpliendo con las normas de
trazado, permiten la construcción de carreteras con el mejor
movimiento de tierras posible y con el mejor balance entre los
volúmenes de excavación y relleno que se produzcan. El trabajo de
mayor envergadura radica esencialmente en la ejecución de
movimiento de tierras, partida que, generalmente, es la mas
abultada dentro del presupuesto y de cuya correcta realización y
control dependerá no solo el éxito técnico de la obra, sino también
los beneficios económicos que de su trabajo derive; al aplicarla en
gran escala exige la experiencia y los conocimientos de un
ingeniero especialista.

13. En general, la Unidad de Medición es la Unidad de
Volumen: m3
Algunas partidas, sin embargo, se miden en Unidades
de Superficie: m2, si el factor extensión domina sobre
el volumen. Excepcionalmente, algunas partidas se
miden en unidades (a secas), como la recogida de
residuos o escombros en contenedor.
El cuadro siguiente resume las unidades de obra y su
unidad de medición.
Unidad de Obra. Unidad de Medición
Desbroces. m2
Excavación de desmontes. m3
Excavación de rebajes. m3
Zanjas y pozos. m3
Terraplenes. m3
Relleno de zanjas. m3
Transporte de tierras. m3

14. Mensura.
Habitualmente asociamos a la palabra
Mensura con "Medir". Pero una definición
más apropiada es "la determinación,
medición, ubicación y documentación en un
plano de los inmuebles y sus límites
conforme a las causas jurídicas que los
originan, es decir la aplicación del Título de
propiedad al terreno propiamente dicho."
La tarea de una mensura está reservada a
un Agrimensor ó Ingeniero con
competencia en mensura. Un terreno es una
parcela, antiguamente llamados lotes.

15. Plano de mensura.
Realizar una mensura de un terreno, o un
inmueble, significa determinar su ubicación
y llevar las medidas y superficies del título
al mismo. Inversamente, un plano de
mensura puede ser base para la
confección de un título, tal es el caso del
fraccionamiento de tierras para loteos,
urbanizaciones, subdivisiones de
inmuebles de propiedad horizontal de
acuerdo a la Ley 13512, entre otros.

17. Replanteo de coordenadas de la
poligonal.
Replantear es
marcar en terreno la
posición de puntos
de un proyecto a
partir de los cuales
se va a materializar
el proyecto, es decir
trazar lo que se
tiene diseñado en un
plano dentro del
terreno.

18. Vértices.
Es el punto que marca la unión entre los
segmentos que originan un ángulo o donde
se fusiona un mínimo de tres planos.

19. Aristas.
Son las líneas o
segmentos que
unen los vértices
consecutivos de
las poligonales.
