LUZ Seccion 005 Protesis Dental 2012

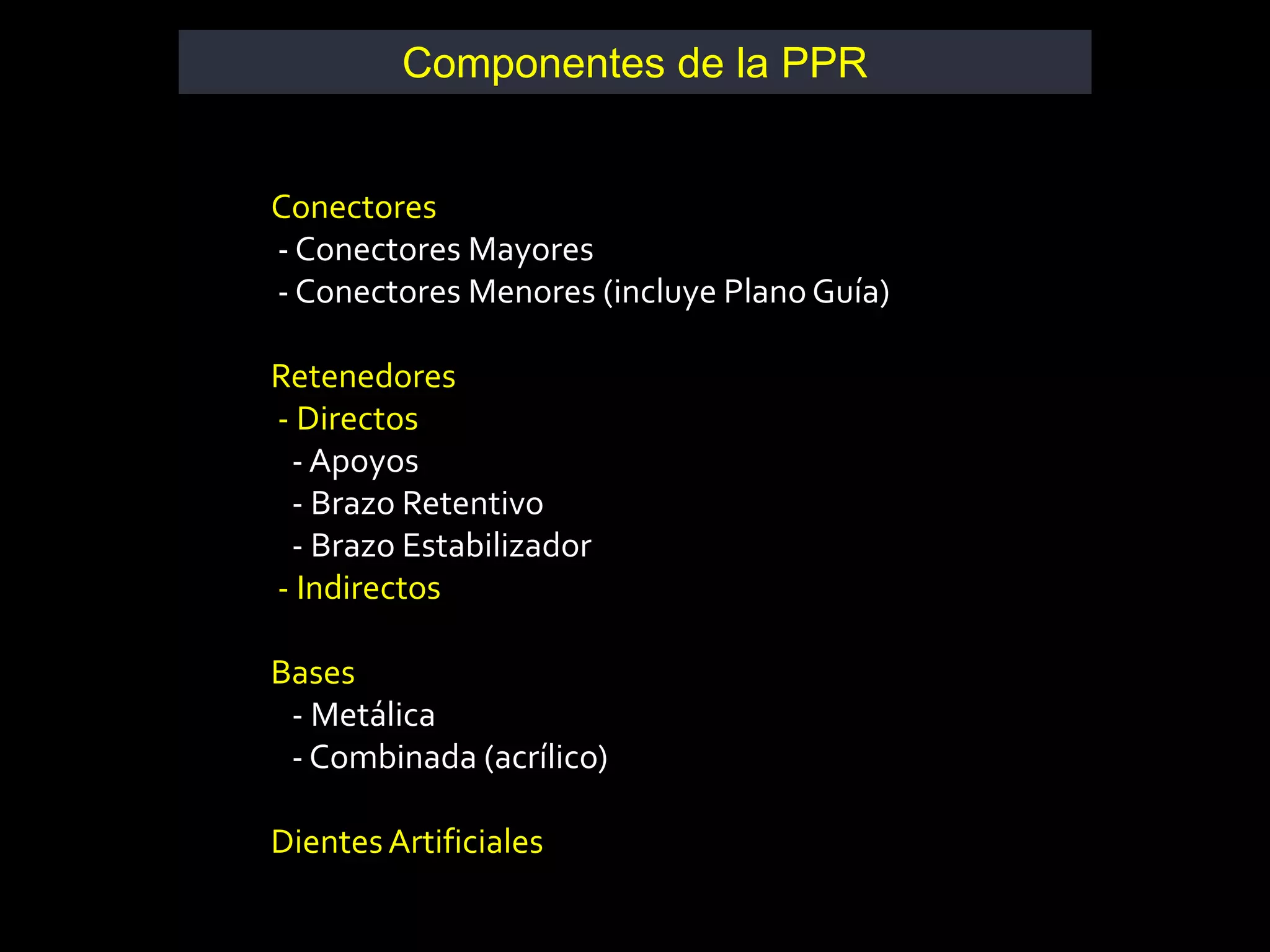

1. Componentes de la PPR
Conectores
- Conectores Mayores
- Conectores Menores (incluye Plano Guía)
Retenedores
- Directos
- Apoyos
- Brazo Retentivo
- Brazo Estabilizador
- Indirectos
Bases
- Metálica
- Combinada (acrílico)
Dientes Artificiales

2. Retenedor Conector
Indirecto Menor
Plano
Guía
Retenedor Dientes
Directo
Brazo Retentivo
Apoyo Base
Brazo Estabilizador
(Recíproco)
Conector Mayor

3. CONECTORES EN PPR
Conector Mayor
Elemento principal del que parten todos los elementos de la
PPR
Conector Menor
Une los elementos secundarios al conector mayor (apoyos,
ganchos, etc)
Planos Guía
Guían la trayectoria de inserción de la PPR

4. CONECTORES EN PPR
Conector
Menor
Plano
Guía
Conector Mayor

5. CONECTORES MAYORES

6. CONECTOR MAYOR
Elemento principal del que parten todos los elementos de la PPR.
Soporte - Estabilidad
Rigidez.
Deben poseer bordes adaptados, redondeados, bien pulidos
y acabados.
Soportado en Paladar Duro (maxilar superior)

7. Zonas de alivio en torus, rafe medio pronunciado y rugas palatinas.
Bordes alejados del margen gingival: 3-6 mm.
No deben interferir con la función de los tejidos móviles (lengua, frenillos).
Hiperplasia
Gingival

8. CONECTORES MAYORES
Maxilar Superior
Banda Palatina (Barra - Placa)
Doble Banda Palatina (Barra)
Banda Forma de Herradura
Plato Palatino
5-8 mm Banda
Menor Barra Mayor Placa

9. Banda Palatina (Barra - Placa)
Barra poco uso
INDICACIONES Distal al primer molar superior
Poco Confort
Clase I, II y III de Kennedy
Bóveda Palatina Profunda
(Paladar Ojival)
CONTRAINDICACIONES
Clase IV de Kennedy.
Torus palatino central.

10. Banda Palatina - Barra Palatina?
5-8 mm Banda
Menor Barra Mayor Placa

11. Banda Palatina (Barra - Placa)
Banda Palatina
Placa Palatina

13. Doble Banda Palatina (Barra)
INDICACIONES
Clase III y IV de Kennedy
Clase I y II de Kennedy (sillas libres cortas y buen reborde alveolar).
Torus Palatino central.
CONTRAINDICACIONES
Clase I y II de Kennedy (sillas libres extensas).
Bóveda Palatina Profunda.
Torus Palatino posterior.

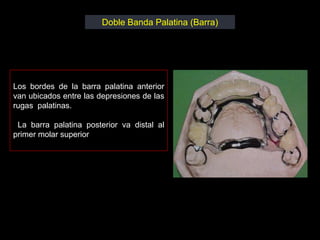

14. Doble Banda Palatina (Barra)
Los bordes de la barra palatina anterior
van ubicados entre las depresiones de las
rugas palatinas.
La barra palatina posterior va distal al
primer molar superior

15. Doble Banda Palatina Doble Barra Palatina

16. Banda Forma de Herradura
Es el más inestable por ser el menos rígido.
Bóveda Palatina muy Profunda.
Torus Palatino extenso que impida uso de banda o placa palatina.
Sustitución de varios dientes anteriores.

17. Banda Forma de Herradura
Cubre las rugas palatinas
Presión nervio nasopalatino

18. Plato Palatino
Brinda mayor estabilidad y soporte
Puede ser metálico o combinado
INDICACIONES
Clase III y IV de Kennedy extensas.
Clase I y II de Kennedy (sillas libres extensas).
Poco soporte dentario y Paladar poco
profundo

19. Plato Palatino
Metálico
Combinado

20. CONECTORES MAYORES
Maxilar Inferior
Barra Lingual
Doble Barra Lingual
Placa Lingual

21. Barra Lingual
INDICACIONES
Clase I, II, III y IV de Kennedy
75% de los casos
No debe interferir con los tejidos
móviles
No brinda estabilidad, ni soporte,
ni retención. Sólo conecta.

22. Barra Lingual
Grosor normal de 1.6mm.
8mm desde el margen gingival al piso de la boca , 5mm barra 3mm de Espacio
Forma de ½ pera, con la parte mas ancha cera al piso de boca
No contactar la mucosa lingual

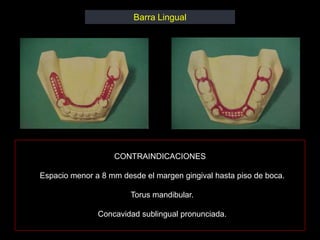

23. Barra Lingual
CONTRAINDICACIONES
Espacio menor a 8 mm desde el margen gingival hasta piso de boca.
Torus mandibular.
Concavidad sublingual pronunciada.

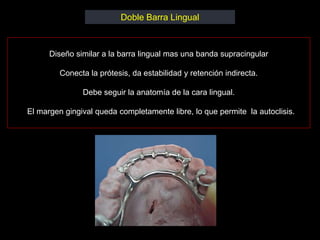

24. Doble Barra Lingual
Diseño similar a la barra lingual mas una banda supracingular
Conecta la prótesis, da estabilidad y retención indirecta.
Debe seguir la anatomía de la cara lingual.
El margen gingival queda completamente libre, lo que permite la autoclisis.

25. Doble Barra Lingual
INDICACIONES
Torus mandibular
Clase I de Kennedy extensa.
Reborde atrófico. Espacio menor 8 mm margen – piso boca
Cuando se requiere Ferulización dental
CONTRAINDICACIONES
Mala H.O. y alto índice de P.B.
Apiñamiento dental severo
Diastemas

26. Placa Lingual
Máxima estabilidad y retención indirecta
Requiere apoyos en pilares distales (evita intrusión PPR y vestibularización)
No invada espacio crevicular (surco gingival)

27. Placa Lingual
INDICACIONES
Clase I de Kennedy extensa. Ausencia de premolares
Reborde muy atrófico. Espacio menor 8 mm margen – piso boca
Ferulización dental en Periodonto disminuido (movilidad grado I)

28. Placa Lingual
INDICACIONES
Torus mandibular
CONTRAINDICACIONES
Diastemas
Apiñamiento severo

29. CONECTORES MENORES

30. CONECTORES MENORES
Unen los elementos secundarios al conector mayor (apoyos, ganchos)

31. Conectores Menores
Función
Unir partes de la prótesis al conector mayor.
Transferir la fuerza oclusal a los dientes pilares.
Transferir el efecto de los retenedores, apoyos y demás
componentes al resto de la prótesis
Fuerzas oclusales

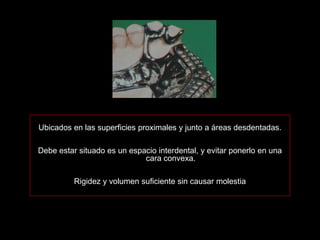

32. Ubicados en las superficies proximales y junto a áreas desdentadas.
Debe estar situado es un espacio interdental, y evitar ponerlo en una
cara convexa.
Rigidez y volumen suficiente sin causar molestia

33. 2 ó más separación
mínima de 5mm entre sí
Intimo contacto con los planos guía y su
unión con el conector mayor en ángulo
recto cubriendo la menor cantidad de
tejido blando

34. PLANOS GUÍA

35. PLANOS GUÍA
Superficie de los dientes pilares que debe ser localizada o
preparada
Guiar la trayectoria de inserción y remoción de la PPR
Primario Secundario
Superficie proximal Superficie Lingual o Palatina
adyacente al área edéntula del diente pilar
Paralelos entre Sí

36. Primario Placas Proximales
Superficie proximal
adyacente al área edéntula
Conectores Menores
Planos colados en la PPR que
se acoplan a los planos guía

37. Plano Guía
Paralelo
Eje Longitudinal
Ocluso-Gingival: 2-4mm.
Tercio medio
Esmalte
Fresa diamante cilíndrica
Pulido

38. Planos Guía
Establecen vía de inserción y remoción PPR
Retención por fricción
Estabilización horizontal
Disminución socavado proximal (empaquetamiento)
Estética (anteriores)
Reciprocidad (brazo estabilizador)
