3. INTRODUCCIÓN
 Se denomina tapia , a una antigua
técnica que consistente en construir
muros con tierra arcillosa,
compactada a golpes mediante un
"pisón", empleando un encofrado
para formar la sección vertical y
horizontal del encofrado de un muro
de tapial.

4.  CONSTRUCCIÓN DE
TAPIAL 1
El tapial es una técnica tradicional de ejecución de
fábricas caracterizada por conformar el material en el
mismo lugar en el que estará en servicio El material,
generalmente tierra, se conforma por apisonado
dentro de un molde que se apoya sobre el mismo
muro que se está ejecutando que sirve, a subes,
como único soporte de las actividades de montaje del
encofrado, moldeo, desencofrado y traslado del molde
hacia la siguiente posición de servicio. Como
cualquier otra técnica debe establecer un compromiso
entre las necesidades de su ejecución y las
exigencias a que deberá hacer frente el muro
construido con ella. Así, como cualquier fábrica,
deberá levantarse por hiladas horizontales,
contrapear sus juntas, cuidar el aparejo en las
esquinas etc., pero tendrá, además, que ajustarse a
unos requisitos de puesta en obra muy exigentes a
causa de las limitaciones en la movilidad y seguridad
de los operarios que la ejecutan debidas a la escasa
superficie de soporte que ofrece el propio muro que
se está construyendo.

5. HISTORIA
 LA ÉPOCA Y EL LUGAR
EXACTOS EN QUE SE
COMIENZA A UTILIZAR EL
TAPIAL OCURRE EN EL
NEOLÍTICO, SEGÚN
EVIDENCIA EN SITIOS
ARQUEOLÓGICOS DE
CULTURAS CHINAS 5000
AÑOS ANTES DEL
PRESENTE.
 LA GRAN MURALLA CHINA
FUE CONSTRUIDA EN GRAN
PARTE UTILIZANDO ESTA
TÉCNICA, ASI COMO
TAMBIEN LA UTILIZARON
DIVERSAS CULTURAS EN
TODO EL MUNDO.

6. Características
 Detalle de un muro de tapia, donde
pueden observarse los parches y
reparaciones realizadas así como la
diferencia tonal en cada capa
compactada.
 El tapial transpira. Como el adobe, es
higroscópico y tiene capacidad de
difusión; también posee buena
capacidad para almacenar frío o
calor, siendo buen aislante, y tiene
una emisión radiactiva muy baja.
 Es semejante al adobe, en cuanto a
la composición del material: tierra con
algún aditivo —como paja o crin de
caballo— para estabilizarlo, o
pequeñas piedras para conseguir un
resultado más resistente. Pero se
distingue por el modo de hacer la
fábrica. Los muros se levantan por
tongadas de tierra húmeda entre unos
maderos o tablas que forman un
encofrado, al modo del hormigón en
masa, apisonando cada tongada con
un pisón.

7. Propiedades
 Las construcciones llevadas a cabo
con esta técnica tienen propiedades
bioclimáticas ya que hacen "efecto
botijo" o "vasija de barro",
manteniendo una temperatura
relativamente estable en su interior
durante todo el año, tanto en verano
con calor extremo, como en invierno
con un frío intenso. En los trópicos
la temperatura interna media del año
es de unos 25º C,
independientemente de las
temperaturas externas.
 Por su contenido energético
extremadamente bajo, en la
actualidad se vislumbra como una
técnica constructiva que minimiza el
impacto ambiental y las emisiones
de gases de efecto invernadero: uno
de los principales postulados de la
Arquitectura sustentable.

8. PREPARACIÓN DEL SUELO
PARA FABRICAR TAPIAS
A Tamizado de la tierra

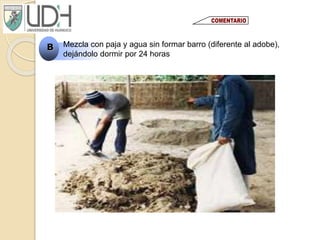

9. B Mezcla con paja y agua sin formar barro (diferente al adobe),
dejándolo dormir por 24 horas

10. Prueba de Campo para Controlar la
Humedad (8%)
 Se forma una bola y se le suelta desde una altura
de 1m sobre una superficie dura:

11. CONSTRUCCIÓN DEL TAPI
 Veremos a continuación como se hace una
construcción de tapial:
 Transporte de la tierra con sacos y lampas

12. Apisonado
 4 capas, de 15cm cada una, usando una
comba de 18 libras.

13. Aplanado
 de la capa superior con una paleta

14. Desencofrado

15. No se nota la junta vertical
entre las tapias frescas
La hilada superior debe construirse después que haya secado la hilada
inferior (unos 3 días), de lo contrario, la junta se extenderá hacia la
tapia húmeda superior agrietándola.

16. Traslado
 molde hacia otra posición y repetición del proceso.

17. MUROS DE TAPIAL
 EN EL PROCESO, SE VAN COLOCANDO DOS MADERAS PARALELAS,
ENTRE LAS QUE SE VIERTE TIERRA EN CAPAS DE 10 O 15 CMS., Y SE
COMPACTA MEDIANTE APISONADO. POSTERIORMENTE SE CORRE EL
ENCOFRADO A OTRA POSICION PARA SEGUIR CON EL MURO. LA
TIERRA COMPACTADA SE DESECA AL SOL, Y UNA VEZ QUE LA TAPIA O
TAPIAL QUEDA LEVANTADO, LAS PUERTAS Y VENTANAS SE ABREN A
CINCEL.

19. Construcción de esquinas
 Generalmente los encuentros de dos muros principales (por
ejemplo uno perimetral y uno carguero) se levantan con
disposiciones de trabe similares a las de esquinas de adobe
o ladrillo
En algunos casos los muros divisorios internos no se traban
con el muro ortogonal. Ha sido habitual instalar los refuerzos
de escuadra en las esquinas entre muros.

20. Refuerzos
 internos
Aunque en la mayoría de los casos no se coloca ningún tipo de
refuerzo interno en los muros, en algunos casos los muros incluyen
refuerzos horizontales en madera, caña o guadua atravesando en
general las juntas verticales.

21. · REHABILITACIÓN DE MUROS
 REHABILITACIÓN CON MALLA DE ACERO Y MORTERO
DE ARENA Y CAL
Materiales
Malla con vena calibre 19
Cal apagada
Arena fina
Alambrones de 8 mm
Puntillas de 2” de longitud

22. DETALLES Y PROCESO
CONSTRUCTIVO

23. REHABILITACIÓN CON ELEMENTOS DE
MADERA
CONFINANTES
 Materiales
• Tablas de 15 cm de ancho y 2 cm de
espesor Clase B según NSR-98
• Tornillos de 1/4 pulgada galvanizado o
varilla de acero roscada con
• longitud igual al ancho del muro más 5
cm
• Dos juegos de tuerca y arandela por
cada tornillo de 1/4 pulgada
• Platinas de 1/8 pulgada para conexión
de esquina interna y externa
• Tornillos golosos para platinas
exteriores de esquina
• Puntillas de 2 pulgadas
• Mortero de cal y arena

24. FALLAS TÍPICAS EN VIVIENDAS
APIA PISADA
Los mecanismos de falla y el
tipo de agrietamiento
respectivo más
probables que se pueden
presentar en las edificaciones
convencionales de
adobe o tapia pisada son las
siguientes:
MECANISMOS DE FALLA
TÍPICOS EN
CONSTRUCCIONES DE ADOBE
Y TAPIA
A TIPO 1
B TIPO 2
C TIPO 3
D TIPO 4
TIPOS !
E TIPO 5 ,6 ,7 ,8 ,

25. ALTERNATIVAS DE
REHABILITACIÓN SÍSMICA
Las características propias de este tipo de construcciones están relacionadas
directamente con la reconocida vulnerabilidad sísmica que se les atribuye. No es
factible proponer varios niveles de intervención o rehabilitación, como se propone
en otros sistemas constructivos, y sólo puede pensarse en la práctica en una
reestructuración integral que permita lograr un nivel de seguridad equivalente con el
que tendría una vivienda nueva construida con criterios sismorresistentes. Por esta
razón la protección de este tipo de edificaciones y de la vida de sus ocupantes ante
los terremotos significa llevar a cabo una serie de intervenciones estructurales que
deben realizarse en forma integral.
a
La disminución del peso contribuye a que las
fuerzas inerciales que se producen a causa de
la acción del terremoto se reduzcan. Es una
edida de bajo costo pero usualmente es
nsuficiente y sólo factible en casos de
sobrepesos importantes.
DISMINUCIO
N DEL PESO
Un diafragma efectivo permite distribuir las fuerzas de manera adecuada
a los elementos verticales más resistentes y permite absorber los efectos
de torsión debido a las irregularidades de la construcción. Se plantean
varias alternativas para lograr una mejor acción de diafragma de los
entrepisos o de la cubierta cuando se presenta un sismo.
b
MEJORAMIENTO DE
ENTREPISOS Y DE SU
ACCIÓN DE DIAFRAGMA
