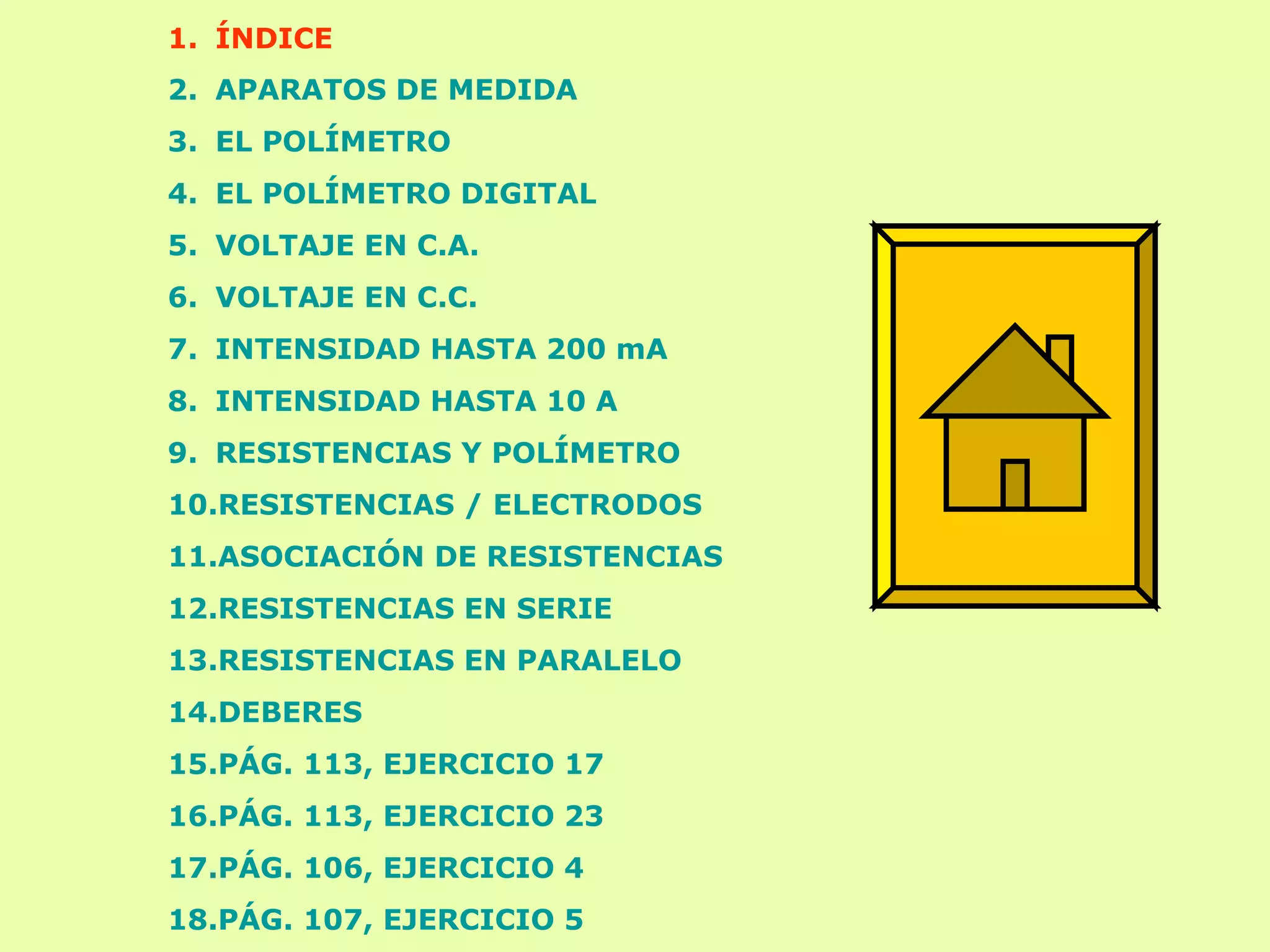

1. ÍNDICE APARATOS DE MEDIDA EL POLÍMETRO EL POLÍMETRO DIGITAL VOLTAJE EN C.A. VOLTAJE EN C.C. INTENSIDAD HASTA 200 mA INTENSIDAD HASTA 10 A RESISTENCIAS Y POLÍMETRO RESISTENCIAS / ELECTRODOS ASOCIACIÓN DE RESISTENCIAS RESISTENCIAS EN SERIE RESISTENCIAS EN PARALELO DEBERES PÁG. 113, EJERCICIO 17 PÁG. 113, EJERCICIO 23 PÁG. 106, EJERCICIO 4 PÁG. 107, EJERCICIO 5

2. Aparatos de medida (pág. 106 – 107) Amperímetro Voltímetro Polímetros Medición de magnitudes eléctricas Serie Paralelo Paralelo Analógico Digital Conexión del polímetro para medir intensidad de corriente ( amperios ) Conexión del polímetro para medir resistencias ( ohmios ) Conexión del polímetro para medir tensión o diferencia de potencial ( voltios )

3. TENSIÓN Se hace con el circuito cerrado en paralelo INTENSIDAD Se intercala en serie con el circuito abierto RESISTENCIA Se abre el circuito y se separa el componente El polímetro Tiene un selector de función que permite medir varias magnitudes eléctricas

4. El polímetro digital selector pantalla voltaje c.c. voltaje c.a. Ω resistencia diodos, continuidad transistores negro (-) COM intensidad c.c. rojo (+) I < 200 mA V, Ω rojo (+) 200 mA < I < 10 A corriente continua ~ corriente alterna electrodos +

5. Medida de voltaje con el polímetro (A) ~ A. corriente alterna 1. Colocar los electrodos según el dibujo: negro al COM, rojo encima rojo (+) negro (-) COM voltaje c.a. selector 2. Colocar el selector en Voltaje, c.a. 3. “Pinchar” el circuito en paralelo

6. Medida de voltaje con el polímetro (B) B. corriente continua 3 . “Pinchar” el circuito en paralelo selector voltaje c.c. 2 . Colocar el selector en Voltaje, c.c. 1. Colocar los electrodos según el dibujo: negro al COM, rojo encima rojo (+) negro (-) COM

7. Medida de intensidad con el polímetro (a) a) I < 200 mA 1 . Colocar los electrodos según el dibujo 2 . Colocar el selector en A, c.c. hasta 200 mA negro (-) COM rojo (+) I < 200 mA V, Ω Corriente continua selector 3 . Intercalar el polímetro en serie con el circuito

8. Medida de intensidad con el polímetro (b) b) 200 mA <I < 10 A 1 . Colocar los electrodos según el dibujo negro (-) COM Corriente continua selector 3. Intercalar el polímetro en serie con el circuito 2 . Colocar el selector en 10 A, c.c. rojo (+) 200 mA < I < 10 A

9. Medida de resistencias con el polímetro 1 . Colocar los electrodos según el dibujo: negro al COM, rojo encima 3 . Abrir el circuito, “pinchar” e ir bajando la escala (M, K, Ω ) rojo (+) negro (-) COM selector Ω resistencia 2 . Colocar el selector en la posición Ω , en el valor más alto

10. Medida de resistencias con el polímetro Individualmente , se ponen los electrodos en cada extremo (A y B) de la resistencia, con el selector en ohmios: En serie , se pone un electrodo en la primera “pata” (punto A) y el otro en la última (punto B): En paralelo , se pone un electrodo en el punto A, y el otro en el punto B: A B A B A B

11. Asociación de resistencias (pág. 108 – 109) Paralelo Mixta: combinación serie-paralelo Serie

12. Ejemplo pág. 108: asociación en serie El amperímetro, que se coloca siempre en serie, mide la misma intensidad en ambos circuitos: R1 y R2, asociadas en serie: equivalen a una sola resistencia, suma de las dos: I = V / Rt = 6 / 25 = 0.240 A = 240 mA R1 R2 Rt = R1 + R2 = 10 + 15 = 25 Ω

13. Ejemplo pág. 108: asociación en paralelo R1 y R2 en paralelo: equivalen a una sola resistencia Rt, cuyo valor es: Rt = (R1 * R2) / R1 + R2 Rt = (10 * 15) / 10 + 15 Rt = 150 / 25 = 6 Ω El amperímetro, siempre colocado en serie, mide lo mismo en ambos circuitos, porque son equivalentes: I = V / Rt = 3 / 6 = 0.5 A = 500 mA R1 R2

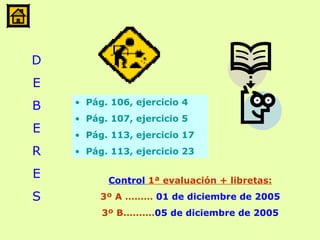

14. Pág. 106, ejercicio 4 Pág. 107, ejercicio 5 Pág. 113, ejercicio 17 Pág. 113, ejercicio 23 Control 1ª evaluación + libretas: 3º A ……… 01 de diciembre de 2005 3º B.…...… 05 de diciembre de 2005 D E B E R E S

15. Ejercicio 17, página 113 Amperímetros (A): en serie Voltímetros (V): en paralelo Amperímetro : mide intensidad en D Voltímetro : mide tensión entre A y B Voltímetro : mide tensión entre C y polo negativo de la pila

16. Ejercicio 23, página 113 Las lámparas incandescentes (bombillas) aportan 20 lm/W (lumen por vatio). Una lámpara de 100 W dará un flujo luminoso de 2000 lm. Las lámparas halógenas tienen una eficacia luminosa de 30 lm/W . Eso significa que para obtener el mismo nivel de luz que con una lámpara incandescente de 100 W, la halógena debe ser de una potencia de: P = 2000 / 30 =66.7 W Es decir, que a igual nivel de iluminación, las lámparas halógenas consumen un 33 % menos de potencia. Las lámparas de bajo consumo de 20 W aportan un nivel de luz equivalente al de las lámparas incandescentes de 100 W, o sea, dan 100 lm/W , lo que implica un ahorro del 80 %.

17. Ejercicio 4, página 106 Al usar voltímetros y amperímetros , o el polímetro , hay que tener en cuenta los siguientes aspectos: El tipo de corriente que se va a medir (alterna o continua) La limitación máxima de voltaje e intensidad que pueden medir. El amperímetro debe colocarse en serie . En corriente continua, el electrodo rojo debe estar del lado positivo. El voltímetro debe colocarse en paralelo .

18. Ejercicio 5, página 107 Hay una hembrilla de color negro , identificada con las letras COM , y dos hembrillas rojas , una con la indicación máx. 10 A , y la otra con el texto V Ω mA El electrodo negro siempre se conecta a la hembrilla COM (polo negativo). El electrodo rojo se conecta a la hembrilla V mA Ω , o a la hembrilla máx. 10 A . rojo (+) I < 200 mA V, Ω rojo (+) 200 mA < I < 10 A negro (-) COM
