1. CORPORACIÓN UNIFICADA NACIONAL

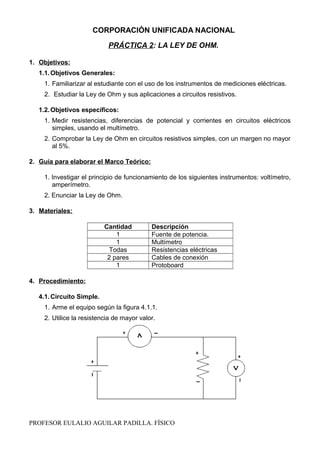

PRÁCTICA 2: LA LEY DE OHM.
1. Objetivos:
1.1.Objetivos Generales:
1. Familiarizar al estudiante con el uso de los instrumentos de mediciones eléctricas.
2. Estudiar la Ley de Ohm y sus aplicaciones a circuitos resistivos.
1.2.Objetivos específicos:
1. Medir resistencias, diferencias de potencial y corrientes en circuitos eléctricos
simples, usando el multímetro.
2. Comprobar la Ley de Ohm en circuitos resistivos simples, con un margen no mayor
al 5%.
2. Guía para elaborar el Marco Teórico:
1. Investigar el principio de funcionamiento de los siguientes instrumentos: voltímetro,
amperímetro.
2. Enunciar la Ley de Ohm.
3. Materiales:
Cantidad Descripción
1 Fuente de potencia.
1 Multímetro
Todas Resistencias eléctricas
2 pares Cables de conexión
1 Protoboard
4. Procedimiento:
4.1.Circuito Simple.
1. Arme el equipo según la figura 4.1.1.
2. Utilice la resistencia de mayor valor.
PROFESOR EULALIO AGUILAR PADILLA. FÍSICO

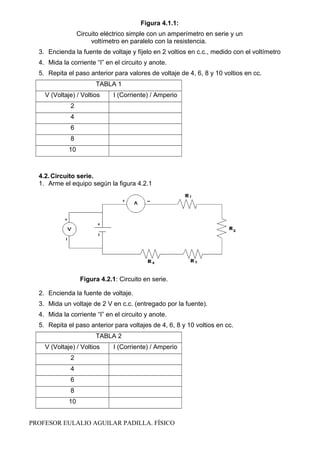

2. Figura 4.1.1:
Circuito eléctrico simple con un amperímetro en serie y un
voltímetro en paralelo con la resistencia.
3. Encienda la fuente de voltaje y fíjelo en 2 voltios en c.c., medido con el voltímetro
4. Mida la corriente “I” en el circuito y anote.
5. Repita el paso anterior para valores de voltaje de 4, 6, 8 y 10 voltios en cc.
TABLA 1
V (Voltaje) / Voltios I (Corriente) / Amperio
2
4
6
8
10
4.2.Circuito serie.
1. Arme el equipo según la figura 4.2.1
Figura 4.2.1: Circuito en serie.
2. Encienda la fuente de voltaje.
3. Mida un voltaje de 2 V en c.c. (entregado por la fuente).
4. Mida la corriente “I” en el circuito y anote.
5. Repita el paso anterior para voltajes de 4, 6, 8 y 10 voltios en cc.
TABLA 2
V (Voltaje) / Voltios I (Corriente) / Amperio
2
4
6
8
10
PROFESOR EULALIO AGUILAR PADILLA. FÍSICO

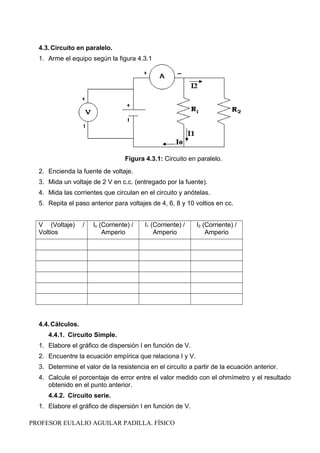

3. 4.3.Circuito en paralelo.
1. Arme el equipo según la figura 4.3.1
Figura 4.3.1: Circuito en paralelo.
2. Encienda la fuente de voltaje.
3. Mida un voltaje de 2 V en c.c. (entregado por la fuente).
4. Mida las corrientes que circulan en el circuito y anótelas.
5. Repita el paso anterior para voltajes de 4, 6, 8 y 10 voltios en cc.
V (Voltaje) /
Voltios
Io (Corriente) /
Amperio
I1 (Corriente) /
Amperio
I2 (Corriente) /
Amperio
4.4.Cálculos.
4.4.1. Circuito Simple.
1. Elabore el gráfico de dispersión I en función de V.
2. Encuentre la ecuación empírica que relaciona I y V.
3. Determine el valor de la resistencia en el circuito a partir de la ecuación anterior.
4. Calcule el porcentaje de error entre el valor medido con el ohmímetro y el resultado
obtenido en el punto anterior.
4.4.2. Circuito serie.
1. Elabore el gráfico de dispersión I en función de V.
PROFESOR EULALIO AGUILAR PADILLA. FÍSICO

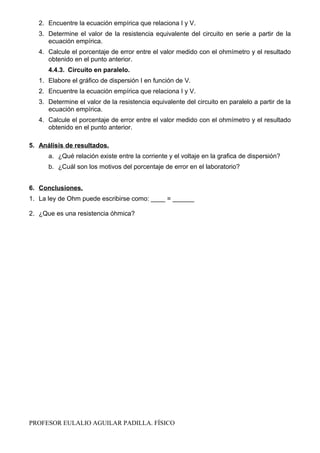

4. 2. Encuentre la ecuación empírica que relaciona I y V.
3. Determine el valor de la resistencia equivalente del circuito en serie a partir de la
ecuación empírica.
4. Calcule el porcentaje de error entre el valor medido con el ohmímetro y el resultado
obtenido en el punto anterior.
4.4.3. Circuito en paralelo.
1. Elabore el gráfico de dispersión I en función de V.
2. Encuentre la ecuación empírica que relaciona I y V.
3. Determine el valor de la resistencia equivalente del circuito en paralelo a partir de la
ecuación empírica.
4. Calcule el porcentaje de error entre el valor medido con el ohmímetro y el resultado
obtenido en el punto anterior.
5. Análisis de resultados.
a. ¿Qué relación existe entre la corriente y el voltaje en la grafica de dispersión?
b. ¿Cuál son los motivos del porcentaje de error en el laboratorio?
6. Conclusiones.
1. La ley de Ohm puede escribirse como: ____ = ______
2. ¿Que es una resistencia óhmica?
PROFESOR EULALIO AGUILAR PADILLA. FÍSICO
