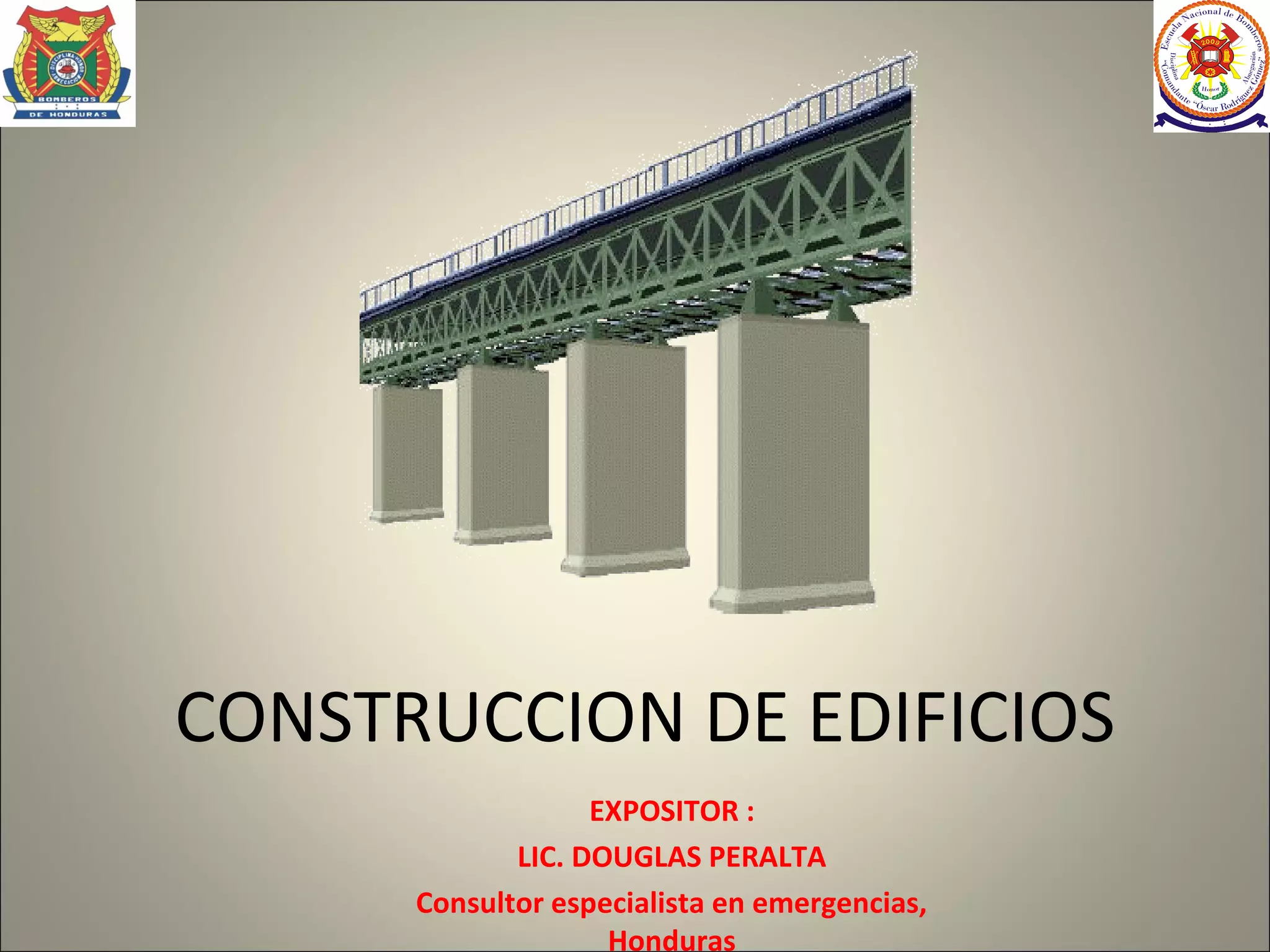

1. CONSTRUCCION DE EDIFICIOS
EXPOSITOR :
LIC. DOUGLAS PERALTA
Consultor especialista en emergencias,
Honduras
2. OBJETIVOS DE CAPACITACION
• Reconocer las condiciones de construcción de los
edificios para buscar signos de inestabilidad
estructural.
• Conocerán cuales son los indicadores y efectos del
fuego que comportan peligros durante las
actuaciones contraincendios.
3.
4. CONCEPTOS
• Estructura: son un conjunto de elementos
capaces de aguantar pesos y cargas sin
romperse y sin a penas deformarse.
• Hormigón: también denominado concreto en
algunos países de Iberoamérica, es el material
resultante de la mezcla de cemento (u otro
conglomerante) con áridos (piedra, grava,
gravilla y arena) y agua. La mezcla de cemento
con arena y agua se denomina mortero.
5. • Para que una estructura sea estable tiene que tener
una base lo suficientemente amplia
• A la hora de diseñar una estructura esta debe de
cumplir tres propiedades principales: ser resistente
+ rígida + estable. Resistente para que soporte sin
romperse el efecto de las fuerzas a las que se
encuentra sometida, rígida para que lo haga sin
deformarse y estable para que se mantenga en
equilibrio sin volcarse ni caerse.
6. FACTORES ESTRUCTURAS
COLAPSADAS
• Grandes bloques de estructuras rígidas (columnas,
vigas, paredes de cemento y hierro, estructuras
preformadas,
• Poco o reducido espacio de movilización por
escombros; desplazamiento complicado.
• Atmosferas peligrosas por: electricidad, gases, aguas
servidas, fuegos ocultos,
• Difícil visualización debajo de escombros,
• Estructuras inestables,
• Cambios en la configuración normal (espacios vitales
conteniendo sobrevivientes
7. Elementos resistentes
• En cualquier estructura podemos encontraremos
uno o varios de los siguientes elementos resistentes,
encargados de proporcionarle la suficiente
resistencia para soportar las cargas a la que está
sometida
• Pilares (columnas)
• Vigas (perfiles cerrados, abiertos
• Tirantes (tensores)
• Arcos
• Triángulos (articulados y/o rigidos)
• Tubos
8. TIPOS DE CONSTRUCCION DE
EDIFICIOS
Son cinco tipos de construcción de edificios:
Tipo I: resistente al fuego,
Tipo II: no combustible o combustión limitada,
Tipo III: normal,
Tipo IV: armazón fuerte,
Tipo V: armazón de madera.
9. Construcción tipo I
(resistente al fuego)
• Es la formada por elementos estructurales resistentes
al fuego como ser muros, columnas, vigas, suelos,
tejados
• Dada la combustibilidad limitada de los materiales de
construcción, el principal peligro del incendio es el
contenido de la estructura.
• Las aberturas en los tabiques y los sistemas de
calefacción así como los sistemas de calefacción y aire
acondicionado mal diseñados y móviles pueden poner
en peligro la capacidad de una construcción resistente
al fuego a la hora de limitar un incendio a una zona
determinada
10. Construcción tipo II
(no combustible o de combustion limitada)
• Su nivel de resistencia es menor que el tipo I,
• Los tejados planos y reforzados contienen
fieltro, aislante y alquitrán,
• La propagación del incendio al tejado puede
llegar a provocar en un momento dado que
todo el tejado arda y se derrumbe.
• Materiales sin tasas de resistencia al fuego,
como la madera no tratada, pueden utilizarse
en cantidades limitadas
12. Construcción tipo III (normal)
• Los elementos estructurales interiores como, por
ejemplo, los muros, las columnas, las vigas, los suelos
y los tejados, están total o parcialmente construidos
con madera,
• El problema de la propagación del fuego y el humo a
los espacios no visibles (muros, suelos y techo),
• El calor y los gases de un incendio puede transmitirse
a estos espacios no visibles a través de los acabados
(las juntas, los paneles de yeso y la argamasa.
13.
14. Construcción tipo IV
(armazón fuerte)
• La construcción de armazón fuerte posee muros exteriores e
interiores y elementos estructurales asociados, fabricados a partir de
materiales no combustibles o de combustión limitada,
• las vigas, columnas, arcos, suelos y los tejados, están
fabricados con madera sólida o laminada sin espacios no visibles,
• Tendrá las dimensiones suficientemente grandes como para poder
considerarse de armazón fuerte.
• Se utilizaba en fábricas, los talleres y los almacenes antiguos. En la
actualidad, se utiliza en las nuevas construcciones rara vez, excepto
ocasionalmente en las iglesias.
• los armazones fuertes permanecen estables durante un largo
periodo cuando hay un incendio, liberan grandes cantidades de calor
y suponen graves problemas de protección a la exposición para los
bomberos
15.
16. Construcción tipo V
(armazón de Madera)
• Se utiliza habitualmente para construir la típica
residencia unifamiliar,
• Potencial casi ilimitado para la propagación del
incendio dentro del edificio de origen y a otras
estructuras adyacentes,
• Los bomberos deben estar alerta y vigilar que el
fuego que salga de las puertas y las ventanas no se
propague al exterior de la estructura.
17.
18. EFECTOS DEL FUEGO EN LOS
MATERIALES
DE CONSTRUCCIÓN HABITUALES
• Todos los materiales reaccionan de forma diferente
cuando se les expone al calor o al fuego,
• los bomberos saben cómo reaccionan estos
materiales, podrán hacerse una idea de lo que pueden
encontrarse durante una actuación contra un incendio
en un lugar determinado,
• Elementos estructurales como la madera, albañilería,
hierro colado, acero, yeso, vidrio/fibra de vidrio
debemos reconocer como actuaran ante un incendio
19. LA MADERA
• Se utiliza en varios sistemas de soporte estructurales,
• La reacción de la madera a las condiciones del
incendio depende principalmente de dos factores:
El tamaño y El nivel de humedad de la madera,
• A menor tamaño de la madera, más probabilidades
tiene de perder su integridad estructural,
• Los trozos más pequeños se pueden proteger con
juntas o yeso para aumentar su resistencia al calor o
al fuego.
• El nivel de humedad de la madera afecta a la
velocidad con la que arde,
20. • Pueden añadirse retardantes del fuego a la madera
para reducir la velocidad a la que prende o arde,
• El agua utilizada durante la extinción no perjudica
significativamente la fuerza estructural,
• Los bomberos deben comprobar si los salientes y los
elementos estructurales de madera sufren
carbonización para asegurar la integridad estructural,
• Algunos de estos materiales son, por ejemplo, la
madera contrachapada, el aglomerado, la fibra y el
empanelado.
21. La madera es flexible y se
mueve con la fuerza de un
terremoto. Si el edificio
colapsa, grandes espacios
vacíos se crean.
Los Edificios hechos de
madera son las
construcciones más
seguras para estar
durante un terremoto
23. LA ALBAŇILERIA
• Se refiere a materiales como los ladrillos, las piedras
y los productos de albañilería de hormigón,
• Los muros voladizos son muros cortafuegos
independientes que se encuentran normalmente en
las iglesias y los centros comerciales,
• Los muros de bloque pueden ser muros maestros,
• La albañilería se ve mínimamente afectada por el
fuego y la exposición a las altastemperaturas.
• Los ladrillos muestran raramente signos de pérdida
de integridad o deterioro grave
24. • Las piedras pueden descantillarse o perder pequeñas
porciones de su superficie al calentarse,
• Los bloques pueden romperse, pero normal mente
retienen gran parte de su fuerza y estabilidad
estructural básica,
• El mortero entre los ladrillos, los bloques y las piedras
puede estar sujeto a un mayor deterioro y debe
revisarse en búsqueda de signos de debilitación
25. c ion al d e B
Na o
la
mb
Escue
eros
me z
Com
Gó
da
an
nte z
e
Ó scar Rodrígu
Piedra Ladrillo
Bloque de hormigón
26. c ion al d e B
Na o
la
mb
Escue
eros
me z
Com
Gó
da
an
nte z
e
Ó scar Rodrígu
Muro voladizo problemas Mortero entre ladrillos, bloques, etc
27. Patrón de fallo de colapso en
edificios de concreto
. Primer piso blando
Columna de pared corta
Fallo en las columnas del primer piso
Fallo de columnas y posible
colapso de piso Sobretorsión
El peso es distribuido uniformemente
entre los pisos y paredes
Fallo en pared costada o fallo de cimentación
28.
29. HIERRO COLADO
• Se utiliza escasamente en la construcción moderna;
normalmente, sólo se encuentra en los edificios
antiguos,
• El hierro colado soporta bien el fuego y las situaciones
de calor intenso, pero puede romperse o quebrarse si
se enfría rápidamente con agua,
• Una preocupación importante desde el punto de vista
del bombero es que los tornillos y las demás
conexiones que sostienen el hierro colado al edificio
pueden quebrarse y provocar que estas secciones de
metal grandes y pesadas caigan al suelo.
30. ACERO
• Principal material utilizado para los sistemas de
soporte estructurales en la construcción moderna,
• Una viga de 15 m (50 pies) puede dilatarse hasta un
máximo de 100 mm (4 pulgadas) cuando pasa de la
temperatura ambiente hasta 538ºC (1.000°F),
• La temperatura a la que un elemento específico de
acero se quiebra depende de numerosas variables:
tamaño del elemento, carga que soporta,
composición del acero y su geometría.
31. • Los bomberos también necesitan determinar durante
cuánto tiempo los elementos de acero han estado
expuestos al calor; esto indica cuándo pueden
quebrarse dichos elementos.
• Los bomberos también deben tener en cuenta la
dilatación del acero puede mover de hecho los muros
maestros y provocar un hundimiento,
• El agua puede enfriar los elementos estructurales de
acero y reducir el riesgo de fractura, lo que reduce a su
vez el riesgo de hundimiento estructural.
32. Viga
doble T
Muro de
bloque
Muro de
bloque
Viga doble T A medida que las vigas se
dilatan, pueden empujar
un
muro y provocar un
hundimiento
33. HORMIGÓN ARMADO
• Es hormigón que está reforzado internamente con
barras varillas o mallazo,
• El hormigón armado no reacciona bien especialmente
frente a un incendio, ya que pierde fuerza y se
resquebraja,
• El calentamiento puede producir una fractura de
la unión entre el hormigón y el acero de refuerzo,
• Lo anterior indica, que el daño ya se ha producido, y
que éstas deben tener menos fuerza.
34. El refuerzo de las vigas
aumenta la integridad estructural
35.
36. YESO
• Producto inorgánico que sirve para fabricar
emplastos y placas para tabicar,
• El contenido de agua proporciona al yeso una
excelente resistencia al calor, así como propiedades
retardantes al fuego,
• Se utiliza normalmente para aislar los elementos
estructurales de acero y de madera que están menos
adaptados a las situaciones de altas temperaturas,
• Se descompone gradualmente con el fuego
37. c i on al d e B
Na o
la
mb
Escue
eros
z
Com
me
Gó
da
an
nte ez
Ó scar Rodrígu
Las placas de yeso se utilizan para cubrir los muros interiores.
38. VIDRIO/FIBRA DE VIDRIO
• El vidrio no se utiliza normalmente para los elementos
estructurales de soporte, sino que se utiliza en forma
de hoja para las puertas y las ventanas,
• En la mayoría de los casos el vidrio convencional no es
una barrera efectiva contra la propagación del fuego.
• Puede romperse o quebrarse al entrar en contacto con
un chorro frío,
• El vidrio de la fibra de vidrio no es un combustible
importante en sí mismo, pero los materiales utilizados
para unir la fibra de vidrio pueden ser un combustible
difícil de extinguir.
39. LOS PELIGROS PARA EL BOMBERO
RELACIONADOS CON LA CONSTRUCCIÓN DE
EDIFICIOS
• Utilizar los conocimientos de estos principios para
controlar las condiciones del edificio y buscar signos
de inestabilidad estructural,
• Notificar tan pronto como sea posible cualquier
problema que se observe al personal de mando del
incidente,
• Estructuras con grandes cantidades de vidrio.
• Controlar obligatoriamente las condiciones de
inseguridad entre ellas tenemos:
40. • Paredes fuera de plomo:
Las paredes pandeadas; ladeadas; separado de sus zapatas o
pisos y techos; y las paredes que tienen un efecto de pliegue
o de onda.
• Humo y /o agua a través de los ladrillos:
Esto significa que el cemento que mantenía a los ladrillos
unidos ya no está intacto.
• Vigas separadas:
Puede ser el resultado del fuego, explosión, sismos,
huracanes, tornados y cualquier otra razón que pudiera
causar que un edificio se moviera.
41. • Vigas de acero pandeadas:
Este es usualmente el resultado de un fuerte
incendio, donde las vigas de acero expuestas a altas
temperaturas, se fatigan y fallan, causando que se
pandeen y se separen de las paredes.
• Grandes grietas, emplaste que se cae:
Después de cualquier evento en que el edificio ha sido
expuesto a movimientos u otro tipo de
perturbaciones, pueden haberse formado grandes
grietas o haberse desprendido grandes secciones de
emplaste.
42. • Pisos sin drenaje o empapados:
Durante las condiciones de lucha contra el fuego, los
bomberos introducen al edificio cerca de dos
toneladas de agua a cada minuto, toda esta agua
requiere ser desalojada.
• Ruidos:
Es importante poner atención a los sonidos que
produce el edificio; puede estar tratando de advertir
un peligro inminente. Después de un sismo, fuego,
explosi6n, o cualquier otro evento desastroso,
43. • Sobrecarga, envejecimiento:
Se pueden encontrar edificios antiguos de ladrillo
sobrecargados de maquinaria; lo que puede
presentar un peligro obvio durante un evento. La
edad de cualquier edificio debería ser considerado
un problema potencial en cualquier evento.
44. PELIGROS DE LAS CONSTRUCCIONES LIGERAS
Y DE VIGAS DE ARMADURA
• Creciente uso de los sistemas de soporte ligeros y de
vigas de armadura,
• Es más habitual en casas, pisos y edificios comerciales
pequeños,
• La experiencia ha demostrado que las armaduras de
madera y las de metal ligero se quiebran después de 5-
10 minutos de exposición al fuego, temperatura crítica
es 538ºC (1.000°F),
• Las chapas triangulares de unión en las armaduras de
madera se quebrarán incluso antes cuando estén
expuestas al calor.
45. CONDICIONES DE CONSTRUCCIÓN
PELIGROSAS
• Potencial incendiario
• Suelos y techos de madera
• El mobiliario y los acabados combustibles
• Espacios grandes y abiertos
• Cubiertas de tejado
• Hundimiento de un edificio
• Peligros de construcción, restauración y demolición
46. HUNDIMIENTO DE UN EDIFICIO
Los bomberos deben conocer los siguientes indicadores de
hundimiento del edificio y detectarlos en cada incendio:
• Grietas o separaciones en los muros, suelos, techos y las
estructuras del tejado,
• Ladrillos, bloques o piedras sueltos que caigan de los
edificios,
• Mortero deteriorado entre la albañilería,
• Muros que parecen inclinarse,
• Elementos estructurales que parecen
• deformados
47. • Incendios bajo suelos que sostienen maquinaria
pesada o cargas de peso extremas,
• Exposición al fuego prolongada de los elementos
estructurales,
• Ruidos inusuales de crujidos y chasquidos,
• Elementos estructurales que se caen de los muros,
• Peso excesivo del contenido del edificio
48. c i on al d e B
Na o
la
mb
Escue
eros
z
Com
me
Gó
da
an
nte ez
Ó scar Rodrígu
Los bomberos deben buscar grietas y fisuras reparadas en los muros de los
edificios que puedan afectar a su integridad estructural. Los edificios antiguos
pueden resultar muy peligrosos durante los incendios
49. • En primer lugar, todo el
personal que actúa en el
edificio debe ser evacuado
inmediatamente.
• En segundo lugar, se debe
acordonar una zona de
hundimiento alrededor del
perímetro del edificio,
• La zona de hundimiento debe
ser igual a la altura total del
Zona de hundimiento edificio más su mitad. Ni el
personal ni los vehículos
deben tener permiso para
actuar dentro de la zona de
hundimiento, excepto para
colocar los dispositivos de
chorro automáticos
La zona de hundimiento debe ser igual a la altura total del edificio más su mitad. Se
deben tomar precauciones de seguridad inmediatamente si los bomberos creen que el
hundimiento de un edificio es inminente o posible.
50. PELIGROS DE LAS CONSTRUCCIONES LIGERAS
Y DE VIGAS DE ARMADURA
• Creciente uso de los sistemas de soporte ligeros y de
vigas de armadura,
• Es más habitual en casas, pisos y edificios comerciales
pequeños,
• La experiencia ha demostrado que las armaduras de
madera y las de metal ligero se quiebran después de
5-10 minutos de exposición al fuego, temperatura
crítica es 538ºC (1.000°F),
• Las chapas triangulares de unión en las armaduras de
madera se quebrarán incluso antes cuando estén
expuestas al calor.
51. • Aunque algunas armaduras pueden estar protegidas con
tratamientos retardantes del fuego para obtener
una mayor protección, la mayoría no tienen protección
alguna,
• Un punto en común entre todos los tipos de armaduras, es
que si un elemento se quiebra, toda la armadura puede
quebrarse. “efecto dominó”,
• Es importante que los bomberos conozcan qué edificios de
su distrito tienen tejados o suelos de armadura,
• Ser muy observador y tener sentido común puede ayudar
a salvar sus vidas y las de otros.
52. Peligros de construcción, restauración
y demolición
• Las fuentes de ignición (como las linternas encendidas y
las chispas de los procesos de afila y cortar),
• Los marcos de madera expuestos se pueden comparar
con un almacén de madera vertical,
• La carencia de puertas son factores que contribuyen a la
rápida diseminación del incendio,
• Los muros con brechas, los huecos de escaleras abiertos,
la carencia de puertas y los sistemas de protección
contraincendios inadecuados son problemas potenciales
53. • El potencial de un hundimiento súbito de un edificio
durante un incendio es también una consideración
importante a tener en cuenta,
• Los incendios provocados también son un factor de
consideración,
• Se pueden desconectar o dañar los sistemas de
alarma o detección de incendios,
• Las salidas pueden bloquearse fácilmente si no se
mantiene un buen orden,
54. “Esqueleto” de un edificio de
madera en construcción
Las armaduras de acero ligeras
sin protección se quiebran
rápidamente al exponerse a un
calor elevado.
55.
56. Inspección de Estructuras
Dañados
• Después de un terremoto u otro desastre, bomberos la
alcaldía, y/o COPECO llevará a cabo inspecciones en los
estructuras dañados.
• Se colocará en el edificio un anuncio en papel verde, amarillo
o rojo, que dirá lo siguiente:
Inspeccionado - No hay peligro aparente (letrero verde), o
Acceso limitado (letrero Amarillo), o
Peligro - No entrar (letrero rojo).
• Si su edificio ha sido inspeccionado y se colocó un letrero
amarillo o rojo, comuníquese con el propietario o
administrador del edificio,
• Por ningún motivo entre a un edificio que tenga un letrero
rojo que diga PELIGRO - NO ENTRAR
