Este documento contiene las preguntas y respuestas de una prueba sobre control de máquinas eléctricas. La prueba incluye selección múltiple, preguntas cortas y un problema de diseño de circuito. Las preguntas cubren temas como polarización de diodos, rectificadores, transistores BJT y dispositivos de conmutación como SCR y triac.

1. Corrección del examen
Sub Área: Control de Maquinas Eléctricas.
I PARTE. Selección Única.
1. Para polarizar en directa un diodo de unión NP:
a. Se aplica un voltaje externo que es positivo en el ánodo y negativo en el cátodo
Se crea unmovimientode electronesyaque enel cátodoloselectroneslibrespasanal
ánodoa quienle faltaelectrones.
b. Se aplica un voltaje externo que es negativo al ánodo y positivo en el cátodo
Sería una polarización inversa por lo cual no pasa la corriente.
c. Se aplica un voltaje externo que es positivo en la región n y negativo en la región n
Provocaría un corte
d. Se aplica un voltaje externo que es negativo en la región n y negativo en la región p
No habría movimientoporque ambosextremosestánen el ladonegativo
2. Observe la siguiente figura de un rectificador de onda completa:
Si la frecuencia del voltaje de entrada al rectificador de onda completa es de 60Hz, la
frecuencia de salida de la resistencia de 100Ohm es de
a. 0Hz No pasaría corriente alterna
b. 60Hz Es igual a la frecuencia
c. 120Hz Se crean 2 semiciclos en un momento por el rectificador de onda
completa, por lo que se duplica la frecuencia
d. 30Hz Es menor a la de la frecuencia

2. 3. Observe la siguiente figura:
De acuerdo a la hoja de datos:
Vz: 5.1 V
Iz: 49mA
Izk: 1mA
Zz: 7ohm
Si el voltaje de la entrada VAA se incrementa desde 5V hasta 10V, idealmente el voltaje de
la salida se:
a. Incrementa Mantiene la misma tensión, no aumenta
b. Reduce Solo se disminuiría reduciendo el V de entrada
c. No cambia El zenner mantiene el Voltaje, sin cambios
d. Se pierde Se perdería solo al quitarle la fuente de alimentación

3. 4. Observe la siguiente figura:
De acuerdo a la hoja de datos:
Vz: 5.1V
Iz: 49mA
Izk: 1mA
Zz: 7ohm
Si el circuito anterior el diodo zenner se abre que sucedería con el voltaje de salida
a. Incrementa Deja pasar la tensión de entrada, debido a que incrementa
b. Reduce Solo reduciendo el valor de entrada
c. No cambia No cambia porque el zenner mantiene el mismo valor de voltaje
d. Se pierde Desconectando la fuente de alimentación

4. 4. Observe la siguiente figura:
Si el voltaje de polarización del circuito representado se incrementa la salida de luz del
LED se
a. Incrementa Al aumentar el voltaje, aumenta la luz del LED
b. Reduce No porque el voltaje esta aumentando
c. No cambia Este si cambia de acuerdo al voltaje
d. Se pierde No se pierde porque hay corriente, solo si este se daña
5. En la práctica de un diodo LED
a. Emite luz cuando esta polarizado en inversa En inversa no conduce
b. Detecta luz cuando esta polarizado en inversa Este no detecta, emite
c. Emite luz cuando esta polarizado en directa Esta polarizado en directa, por lo que
emite luz.
d. Detecta luz cuando esta polarizado en directa Este no detecta, emite luz

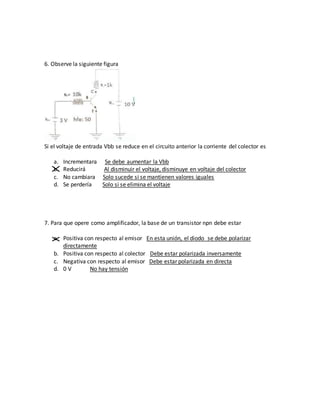

5. 6. Observe la siguiente figura
Si el voltaje de entrada Vbb se reduce en el circuito anterior la corriente del colector es
a. Incrementara Se debe aumentar la Vbb
b. Reducirá Al disminuir el voltaje, disminuye en voltaje del colector
c. No cambiara Solo sucede si se mantienen valores iguales
d. Se perdería Solo si se elimina el voltaje
7. Para que opere como amplificador, la base de un transistor npn debe estar
a. Positiva con respecto al emisor En esta unión, el diodo se debe polarizar
directamente
b. Positiva con respecto al colector Debe estar polarizada inversamente
c. Negativa con respecto al emisor Debe estar polarizada en directa
d. 0 V No hay tensión

6. 8. Observe la siguiente figura
Si el transistor de la figura se abre del colector al emisor, el voltaje a través de Rc se
a. Incrementara Incrementa si la tensión lo hace
b. Reducirá Reduce si la tensión lo hace
c. No cambiara Pasa si se mantienen los mismos valores
d. Se perdería Ya que por este no pasaría corriente
9. Observe la siguiente figura
Si el transistor de la figura se abre del colector al emisor, el voltaje en el colector
a. Incrementara Ya que pasa la tensión de Vbb
b. Reducirá Solo si la tensión se reduce
c. No cambiara Pasa solo si se mantienen los mismos valores
d. Se perdería Solo si todas las tensiones fueran eliminadas

7. 10. Observe la siguiente figura
Si en el circuito el resistor de la base se abre, el voltaje en el colector del transistor se
a. Incrementara Ya que pasa la tensión de Vbb
b. Reducirá Solo si la tensión se reduce
c. No cambiara Pasa solo si se mantienen los mismos valores
d. Se perdería Solo si todas las tensiones fueran eliminadas
11. El voltaje aproximado a través de la unión base-emisor polarizada en directa de un BJT
de silicio es
a. 0 V El diodo no tendría corriente
b. 0,7 V Esta es la barrera potencial que tiene un diodo de silicio
c. 0,3 V Esta es la barrera potencial que tiene un diodo de germanio
d. Vbb Se refiere a la alimentación de la base
12. Si la salida de un amplificador con transistor es de 5Vrms y la entrada de 100mV, la
ganancia de voltaje es de
a. 5
b. 500
c. 50 Formula: β=Vsalida/Ventrada
d. 100

8. 14. Un multímetro digital que mide una unión de transistor abierta muestra
a. 0 V No se esta midiendo voltaje
b. 0,7 V Sin tensión, no hay lectura
c. OL Se muestra al medir con el multímetro en Ohmios
d. Vcc Se refiere al V de salida del colector
15 Observe la siguiente imagen
Si el valor R1 se incrementa, la corriente del emisor
a. Incrementa Dificulta el paso al colector por lo que los electrones van al emisor
b. Reduce Solo si el voltaje de entrada se reduce
c. No cambia Solo si mantiene los mismos valores
d. Se pierde Solo si se elimina el Voltaje que lo alimenta

9. II PARTE. RESPUESTA CORTA
1. Identifique las siguientes configuraciones de BJT.
Es la configuración de Base común ya que la tensión de la base y la tensión del colector
llegan a un mismo punto del emisor
2. Dos condiciones tecnicas que deben cumplirse para que un BJT pueda polarizarse en
su region lineal o activa son:
La unión EB se polariza directamente y la unión CB se polariza inversamente.
3. Determine la corriente del siguiente circuito.
OA,porque el diodoestá
conectadoinversamente por
locual la corriente nopasa.

10. 4. Dibuje un rectificador de onda completa haciendo uso de un cuadro rectificador de
diodos.
5. Dibuje la curva característica de un diodo real
6. Dibuje la composición interna de un tiristor

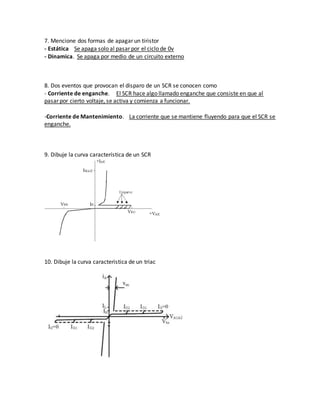

11. 7. Mencione dos formas de apagar un tiristor
- Estática Se apaga solo al pasar por el ciclo de 0v
- Dinamica. Se apaga por medio de un circuito externo
8. Dos eventos que provocan el disparo de un SCR se conocen como
- Corriente de enganche. El SCR hace algo llamado enganche que consiste en que al
pasar por cierto voltaje, se activa y comienza a funcionar.
-Corriente de Mantenimiento. La corriente que se mantiene fluyendo para que el SCR se
enganche.
9. Dibuje la curva característica de un SCR
10. Dibuje la curva caracteristica de un triac

12. III PARTE. DESARROLLO
1. Diseñe un circuito básico que se active y apague manualmente una lámpara de 120V;
pero que el encendido y apagado tenga un retardo de tiempo. El control d de la lámpara
debe realizarse mediante un transistor. No tiene que proporcionar los valores de la
resistencia; se calificara la coherencia, claridad y la escogencia del o de los componentes
principalmente del tipo de transistor que usa.
