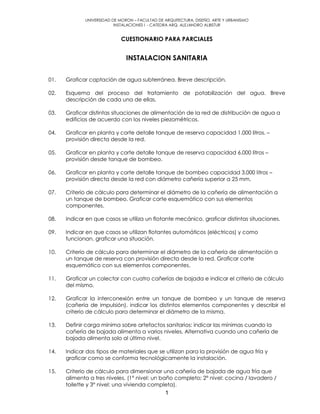

1. UNIVERSIDAD DE MORON – FACULTAD DE ARQUITECTURA, DISEÑO, ARTE Y URBANISMO
INSTALACIONES I - CATEDRA ARQ. ALEJANDRO ALBISTUR
1
CUESTIONARIO PARA PARCIALES
INSTALACION SANITARIA
01. Graficar captación de agua subterránea. Breve descripción.
02. Esquema del proceso del tratamiento de potabilización del agua. Breve
descripción de cada una de ellas.
03. Graficar distintas situaciones de alimentación de la red de distribución de agua a
edificios de acuerdo con los niveles piezométricos.
04. Graficar en planta y corte detalle tanque de reserva capacidad 1.000 litros. –
provisión directa desde la red.
05. Graficar en planta y corte detalle tanque de reserva capacidad 6.000 litros –
provisión desde tanque de bombeo.
06. Graficar en planta y corte detalle tanque de bombeo capacidad 3.000 litros –
provisión directa desde la red con diámetro cañería superior a 25 mm.
07. Criterio de cálculo para determinar el diámetro de la cañería de alimentación a
un tanque de bombeo. Graficar corte esquemático con sus elementos
componentes.
08. Indicar en que casos se utiliza un flotante mecánico. graficar distintas situaciones.
09. Indicar en que casos se utilizan flotantes automáticos (eléctricos) y como
funcionan. graficar una situación.
10. Criterio de cálculo para determinar el diámetro de la cañería de alimentación a
un tanque de reserva con provisión directa desde la red. Graficar corte
esquemático con sus elementos componentes.
11. Graficar un colector con cuatro cañerías de bajada e indicar el criterio de cálculo
del mismo.
12. Graficar la interconexión entre un tanque de bombeo y un tanque de reserva
(cañería de impulsión). indicar los distintos elementos componentes y describir el
criterio de cálculo para determinar el diámetro de la misma.
13. Definir carga mínima sobre artefactos sanitarios: indicar las mínimas cuando la
cañería de bajada alimenta a varios niveles. Alternativa cuando una cañería de
bajada alimenta solo al último nivel.
14. Indicar dos tipos de materiales que se utilizan para la provisión de agua fría y
graficar como se conforma tecnológicamente la instalación.
15. Criterio de cálculo para dimensionar una cañería de bajada de agua fría que
alimenta a tres niveles. (1° nivel: un baño completo; 2° nivel: cocina / lavadero /
toilette y 3° nivel: una vivienda completa).

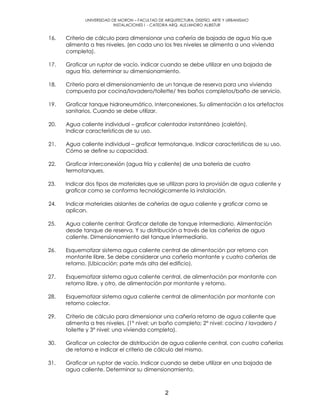

2. UNIVERSIDAD DE MORON – FACULTAD DE ARQUITECTURA, DISEÑO, ARTE Y URBANISMO
INSTALACIONES I - CATEDRA ARQ. ALEJANDRO ALBISTUR
2
16. Criterio de cálculo para dimensionar una cañería de bajada de agua fría que
alimenta a tres niveles. (en cada uno los tres niveles se alimenta a una vivienda
completa).
17. Graficar un ruptor de vacío. indicar cuando se debe utilizar en una bajada de
agua fría. determinar su dimensionamiento.
18. Criterio para el dimensionamiento de un tanque de reserva para una vivienda
compuesta por cocina/lavadero/toilette/ tres baños completos/baño de servicio.
19. Graficar tanque hidroneumático. Interconexiones. Su alimentación a los artefactos
sanitarios. Cuando se debe utilizar.
20. Agua caliente individual – graficar calentador instantáneo (calefón).
Indicar características de su uso.
21. Agua caliente individual – graficar termotanque. Indicar características de su uso.
Cómo se define su capacidad.
22. Graficar interconexión (agua fría y caliente) de una batería de cuatro
termotanques.
23. Indicar dos tipos de materiales que se utilizan para la provisión de agua caliente y
graficar como se conforma tecnológicamente la instalación.
24. Indicar materiales aislantes de cañerías de agua caliente y graficar como se
aplican.
25. Agua caliente central: Graficar detalle de tanque intermediario. Alimentación
desde tanque de reserva. Y su distribución a través de las cañerías de agua
caliente. Dimensionamiento del tanque intermediario.
26. Esquematizar sistema agua caliente central de alimentación por retorno con
montante libre. Se debe considerar una cañería montante y cuatro cañerías de
retorno. (Ubicación: parte más alta del edificio).
27. Esquematizar sistema agua caliente central, de alimentación por montante con
retorno libre, y otro, de alimentación por montante y retorno.
28. Esquematizar sistema agua caliente central de alimentación por montante con
retorno colector.
29. Criterio de cálculo para dimensionar una cañería retorno de agua caliente que
alimenta a tres niveles. (1° nivel: un baño completo; 2° nivel: cocina / lavadero /
toilette y 3° nivel: una vivienda completa).
30. Graficar un colector de distribución de agua caliente central, con cuatro cañerías
de retorno e indicar el criterio de cálculo del mismo.
31. Graficar un ruptor de vacío. Indicar cuando se debe utilizar en una bajada de
agua caliente. Determinar su dimensionamiento.
3. UNIVERSIDAD DE MORON – FACULTAD DE ARQUITECTURA, DISEÑO, ARTE Y URBANISMO
INSTALACIONES I - CATEDRA ARQ. ALEJANDRO ALBISTUR
3
32. Desagüe Cloacal: Indicar las características diferenciales de los sistemas estático y
dinámico. Esquematizar en corte un pozo absorbente, indicando materiales y
dimensiones.
33. Esquematizar en corte y planta una cámara séptica, indicando materiales y
criterio de dimensionamiento. Describir el proceso que se verifica dentro de la
cámara.
34. Esquematizar en corte un lecho nitrificante, indicando materiales y dimensiones.
35. Esquematizar en corte, de que forma se ventila la colectora exterior en los sistemas
Inglés y Americano.
36. Indicar en un grafico cuál es la cañería principal de la instalación, y aclarar como
debe ser su trazado así como también sus ventilaciones, pendientes límites y la
tapada mínima.
37. Indicar en que forma se accede a la cañería principal y a las cañerías de
descarga y ventilación así como cuáles son los dispositivos de acceso a las
cañerías de desagüe primario. Indicar distancias máximas de acceso a cañerías.
38. Esquematizar en planta y corte una cámara de inspección de 1 metro de
profundidad, indicando dimensiones, espesores y características constructivas.
39. Indicar que materiales y diámetros se utilizan para la cañería principal y para la
cañería de descarga y ventilación. Graficar una CDV con cuatro ramales en
plantas altas. Necesidad de ventilación subsidiaria en CDV.
40. Indicar y graficar cuáles son los artefactos sanitarios primarios, que características
deben reunir. Cierre hidráulico.
41. Indicar y graficar cuáles son las causas del efecto llamado “desifonaje “.
Esquematizar como se solucionan.
42. Esquematizar en planta y corte, como desaguan los inodoros a la Turca (mínimo 3)
en planta baja y otros tres en planta alta.
43. Esquematizar en corte una pileta de piso donde desaguan artefactos secundarios,
indicando materiales y diámetros de cañerías.
44. Esquematizar en planta y corte, cómo desaguan los inodoros a pedestal (mínimo
3) en planta baja y (mínimo 3) en planta alta.
45. Esquematizar en planta y corte, cómo desaguan los mingitorios (mínimo 6).
46. Esquematizar en planta y corte, cómo desaguan las piletas de cocina. Definir
materiales y diámetros.
47. Esquematizar en planta y corte, el desagüe cloacal por bombeo bajo el nivel de
vereda. Indicar dos alternativas de desagüe a cañería Principal.
48. Determinar la pendiente de la cañería Principal de PPNO (Pta. Baja +0,10) que
tiene un desarrollo de 35,55 M., cuenta con dos cámaras de inspección en su
4. UNIVERSIDAD DE MORON – FACULTAD DE ARQUITECTURA, DISEÑO, ARTE Y URBANISMO
INSTALACIONES I - CATEDRA ARQ. ALEJANDRO ALBISTUR
4
recorrido (una de 0,60x0,60 M. y la otra de 0,60X1,20 M), y la tapada de la
colectora sobre Línea Municipal (LM) se encuentra a 2,20 m.
49. Como se resuelve el trazado y pendiente de una cañería Principal de PPNO (Pta
Baja +0,30) que de acuerdo con el proyecto tiene un desarrollo de 28,80 m., en su
recorrido tiene una cámara de inspección (0,60X0,60 M.), y la tapada de la
colectora sobre Línea Municipal (LM) se encuentra a 2,50 M.
50. Como se resuelve el trazado y pendiente de una cañería Principal de PPNO (Pta
Baja +0,05) que de acuerdo con el proyecto tiene un desarrollo de 56,20 M., en su
recorrido tiene tres cámaras de inspección 0,60X0,60 c/u), y la tapada de la
colectora sobre Línea Municipal (LM) se encuentra a 1,30 M.
51. Pretratamiento cloacal: Esquematizar en planta y corte un pozo de enfriamiento e
indicar cuando debe ser utilizado, y determinar el criterio para su
dimensionamiento.
52. Pretratamiento cloacal: Esquematizar en planta y corte un interceptor de grasa, e
indicar cuando es requerido.
53. Pretratamiento cloacal: Esquematizar en planta y corte un interceptor de nafta, e
indicar cuando es requerido.
54. Desagüe pluvial: Indicar cuáles son las características de los sistemas de desagüe
unitario y separado, y cuáles son los artefactos pluviales más comunes.
55. Cuáles son las cañerías denominadas albañales y caños de lluvia, y dónde se
ubican. Indicar cuáles son las pendientes apropiadas en desagües pluviales y de
que dependen.
56. Esquematizar en planta y corte, el desagüe pluvial por bombeo bajo el nivel de
vereda. Graficar ejemplo patio inglés (patio bajo nivel vereda).
57. Graficar en planta y corte el desagüe pluvial de una cubierta plana rectangular
de 120 M2. Ubicación de cañerías, embudos, su dimensionamiento, pendientes,
etc.
58. Graficar en planta y corte el desagüe pluvial de una cubierta inclinada
(pendiente: 35%) a cuatro aguas, de superficie total en proyección de 100 M2.
Ubicación de cañerías, canaletas, embudos, su dimensionamiento, pendientes,
etc.
59. Graficar en planta y corte el desagüe pluvial de un patio de 120 M2. Ubicación de
cañerías, bocas de desagüe abiertas, su dimensionamiento, pendientes, etc.
INSTALACION DE GAS
60. Tipos de gas en la República Argentina. Qué es el poder calorífico.
61. Graficar en planta, vista y corte el gabinete para un medidor de gas natural
provisto en baja presión, con todos sus elementos componentes. Determinar las
características constructivas y condiciones de su ubicación.
5. UNIVERSIDAD DE MORON – FACULTAD DE ARQUITECTURA, DISEÑO, ARTE Y URBANISMO
INSTALACIONES I - CATEDRA ARQ. ALEJANDRO ALBISTUR
5
62. Graficar en planta, vista y corte el gabinete para un medidor de gas natural
provisto en media presión, con todos sus elementos componentes. . Determinar las
características constructivas y condiciones de su ubicación.
63. Graficar en planta, vista y corte una sala para 16 medidores de gas natural de
baja presión, ubicada en subsuelo (bajo nivel vereda, con todos sus elementos
componentes. Determinar las características constructivas y condiciones de su
ubicación.
64. Definir y graficar la prolongación domiciliaria que alimenta a salas de medidores
de gas natural provistos en media presión, ubicadas en dos pisos altos (cada sala
contiene cuatro medidores).
65. Determinar la ubicación y graficar en planta, vista y corte el gabinete para
reguladores de gas natural con todos sus elementos componentes. Determinar las
características constructivas y condiciones de su ubicación.
66. Graficar en planta, vista y corte una batería de dos cilindros de gas, con todos sus
elementos componentes. Indicar condiciones constructivas y de ubicación.
67. Esquematizar en planta y axonométrica una instalación de gas natural (baja
presión) compuesta por un medidor que alimenta, 1calefón, 1 cocina completa, 1
termotanque y 3 calefactores. Describir el proceso de cálculo de la cañería
interna.
68. Esquematizar en planta y axonométrica una instalación de gas envasado
compuesta por un gabinete de cilindros que alimenta, 1calefón, 1 anafe, 1 horno
de empotrar, y 3 calefactores. Describir el proceso de cálculo de la cañería
interna.
69. Esquematizar en planta y axonométrica una instalación de gas natural (media
presión) compuesta por un medidor que alimenta, 2 calefones, 1 cocina
completa, y 4 calefactores. Describir el proceso de cálculo de la cañería interna.
70. Esquematizar en planta y axonométrica una instalación de gas envasado
compuesta por un gabinete de cilindros que alimenta, 2 termotanques, 1 cocina, y
4 calefactores. Describir el proceso de cálculo de la cañería interna.
71. Graficar en planta y corte un calefón de ventilación por conducto y otro de tipo
balanceado. Indicar su diferencia y su utilización.
72. Graficar en planta y corte, y describir distintos tipos de ventilaciones de artefactos
de gas. Indicar su diferencia y su utilización.
73. Graficar en planta y corte y describir ventilación en “U” de un calefactor.
74. Cuáles son los datos necesarios y cómo se obtiene el caudal de gas envasado
requerido que alimenta un artefacto determinado. Ejemplificar.
75. Cuáles son los datos necesarios y cómo se obtiene el caudal de gas natural
requerido que alimenta un artefacto determinado. Ejemplificar.
76. Indicar los materiales apropiados para las cañerías interna de gas y cómo se unen
las distintas cañerías para conformar la instalación.
6. UNIVERSIDAD DE MORON – FACULTAD DE ARQUITECTURA, DISEÑO, ARTE Y URBANISMO
INSTALACIONES I - CATEDRA ARQ. ALEJANDRO ALBISTUR
6

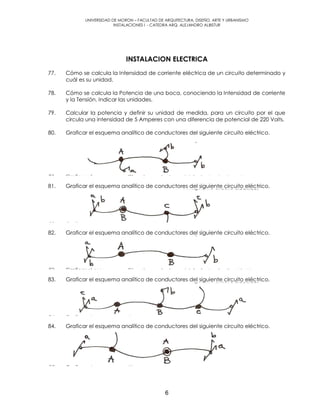

INSTALACION ELECTRICA
77. Cómo se calcula la Intensidad de corriente eléctrica de un circuito determinado y
cuál es su unidad.
78. Cómo se calcula la Potencia de una boca, conociendo la Intensidad de corriente
y la Tensión. Indicar las unidades.
79. Calcular la potencia y definir su unidad de medida, para un circuito por el que
circula una intensidad de 5 Amperes con una diferencia de potencial de 220 Volts.
80. Graficar el esquema analítico de conductores del siguiente circuito eléctrico.
81. Graficar el esquema analítico de conductores del siguiente circuito eléctrico.
82. Graficar el esquema analítico de conductores del siguiente circuito eléctrico.
83. Graficar el esquema analítico de conductores del siguiente circuito eléctrico.
84. Graficar el esquema analítico de conductores del siguiente circuito eléctrico.
7. UNIVERSIDAD DE MORON – FACULTAD DE ARQUITECTURA, DISEÑO, ARTE Y URBANISMO
INSTALACIONES I - CATEDRA ARQ. ALEJANDRO ALBISTUR
7
85. Graficar el esquema analítico de conductores del siguiente circuito eléctrico.
86. Graficar el esquema analítico de conductores del siguiente circuito eléctrico.
87. Como se realiza una conexión aérea a un abonado desde la red de distribución
hasta el tablero principal del inmueble indicando todos los elementos que
participan de ella.
88. Cómo se realiza una conexión subterránea a un abonado desde la red de
distribución (Cable multipolar) hasta el tablero principal del inmueble, indicando
todos los elementos que participan de ella.
89. Qué clasificación de tableros conoce desde el punto de vista operativo de la
instalación, y que operan cada uno de ellos ?
90. Qué tipos de protecciones para circuitos conoce?
91. Qué tipo de protecciones para las personas conoce?
92. Cómo se realiza una puesta a tierra de una instalación eléctrica ?
93. Que entiende por disyuntor diferencial ? Explique y grafique el principio de
funcionamiento.
94. Que sistemas de iluminación conoce. Graficar cada uno de ellos.
95. Gráfico unifilar de un tablero seccional compuesto por cuatro circuitos.
INSTALACION DE PREVENCION DE INCENDIOS
96. Prevención de incendios: Clasificación y definición de Tipos de Fuego.
97. Prevención de incendios: Graficar una Bocas de Incendio. Indicar cómo se calcula
la cantidad de bocas, por planta.
98. Prevención de incendios: Esquema de una instalación de Bocas de Incendio para
un edificio de dos pisos altos, planta baja y un subsuelo.
8. UNIVERSIDAD DE MORON – FACULTAD DE ARQUITECTURA, DISEÑO, ARTE Y URBANISMO
INSTALACIONES I - CATEDRA ARQ. ALEJANDRO ALBISTUR
8

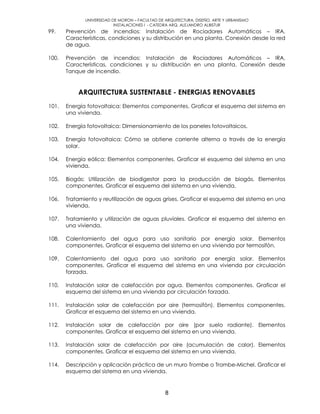

99. Prevención de incendios: Instalación de Rociadores Automáticos – IRA.
Características, condiciones y su distribución en una planta. Conexión desde la red
de agua.
100. Prevención de incendios: Instalación de Rociadores Automáticos – IRA.
Características, condiciones y su distribución en una planta. Conexión desde
Tanque de incendio.
ARQUITECTURA SUSTENTABLE - ENERGIAS RENOVABLES
101. Energía fotovoltaica: Elementos componentes. Graficar el esquema del sistema en
una vivienda.
102. Energía fotovoltaica: Dimensionamiento de los paneles fotovoltaicos.
103. Energía fotovoltaica: Cómo se obtiene corriente alterna a través de la energía
solar.
104. Energía eólica: Elementos componentes. Graficar el esquema del sistema en una
vivienda.
105. Biogás: Utilización de biodigestor para la producción de biogás. Elementos
componentes. Graficar el esquema del sistema en una vivienda.
106. Tratamiento y reutilización de aguas grises. Graficar el esquema del sistema en una
vivienda.
107. Tratamiento y utilización de aguas pluviales. Graficar el esquema del sistema en
una vivienda.
108. Calentamiento del agua para uso sanitario por energía solar. Elementos
componentes. Graficar el esquema del sistema en una vivienda por termosifón.
109. Calentamiento del agua para uso sanitario por energía solar. Elementos
componentes. Graficar el esquema del sistema en una vivienda por circulación
forzada.
110. Instalación solar de calefacción por agua. Elementos componentes. Graficar el
esquema del sistema en una vivienda por circulación forzada.
111. Instalación solar de calefacción por aire (termosifón). Elementos componentes.
Graficar el esquema del sistema en una vivienda.
112. Instalación solar de calefacción por aire (por suelo radiante). Elementos
componentes. Graficar el esquema del sistema en una vivienda.
113. Instalación solar de calefacción por aire (acumulación de calor). Elementos
componentes. Graficar el esquema del sistema en una vivienda.
114. Descripción y aplicación práctica de un muro Trombe o Trombe-Michel. Graficar el
esquema del sistema en una vivienda.
9. UNIVERSIDAD DE MORON – FACULTAD DE ARQUITECTURA, DISEÑO, ARTE Y URBANISMO
INSTALACIONES I - CATEDRA ARQ. ALEJANDRO ALBISTUR
9
BALANCE TERMICO - INVIERNO
115. Cómo se calculan las pérdidas de calor por transmisión, en un local. Indicar las
unidades que participan.
116. Cómo se calculan las pérdidas de calor por infiltración, en un local. Indicar las
unidades que participan.
