El documento habla sobre los requisitos de construcción e instalaciones para departamentos de medicina nuclear, incluyendo pisos, paredes, superficies de trabajo, ventilación, campanas extractoras, desagües, instalaciones de lavado y sanitarios para pacientes. También discute sobre cañerías, blindajes y la distribución típica de un departamento de medicina nuclear.

1. Prof. Dr. R. L. Soto Morán INGENIERÍA DE BLINDAJES EN MEDICINA NUCLEAR CENTRO PARA LA CAPACITACIÓN EN PROTECCIÓN RADIOLÓGICA CURSO DE INGENIERÍA DE BLINDAJES PARA INSTALACIONES RADIACTIVAS EN RADIODIAGNÓSTICO, RADIOTERAPIA Y MEDICINA NUCLEAR

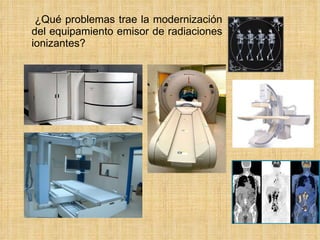

2. ¿Qué problemas trae la modernización del equipamiento emisor de radiaciones ionizantes?

3. ¿Necesitamos Protección Radiológica?

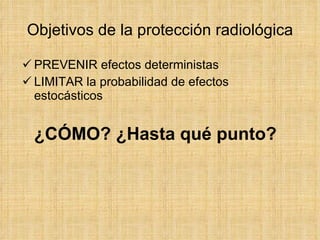

4. Objetivos de la protección radiológica PREVENIR efectos deterministas LIMITAR la probabilidad de efectos estocásticos ¿CÓMO? ¿Hasta qué punto?

22. Requisitos de construcción

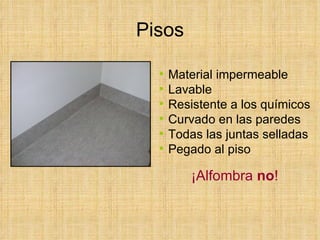

23. Pisos Material impermeable Lavable Resistente a los químicos Curvado en las paredes Todas las juntas selladas Pegado al piso ¡Alfombra no !

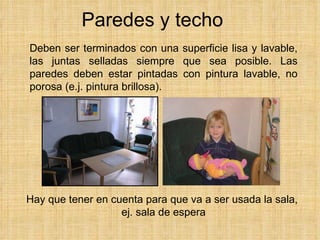

24. Paredes y techo Deben ser terminados con una superficie lisa y lavable, las juntas selladas siempre que sea posible. Las paredes deben estar pintadas con pintura lavable, no porosa (e.j. pintura brillosa). Hay que tener en cuenta para que va a ser usada la sala, ej. sala de espera

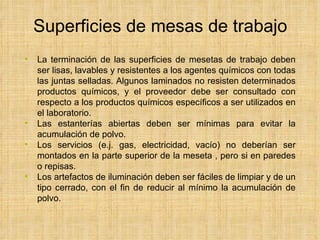

25. Superficies de mesas de trabajo La terminación de las superficies de mesetas de trabajo deben ser lisas, lavables y resistentes a los agentes químicos con todas las juntas selladas. Algunos laminados no resisten determinados productos químicos, y el proveedor debe ser consultado con respecto a los productos químicos específicos a ser utilizados en el laboratorio. Las estanterías abiertas deben ser mínimas para evitar la acumulación de polvo. Los servicios (e.j. gas, electricidad, vacío) no deberían ser montados en la parte superior de la meseta , pero si en paredes o repisas. Los artefactos de iluminación deben ser fáciles de limpiar y de un tipo cerrado, con el fin de reducir al mínimo la acumulación de polvo.

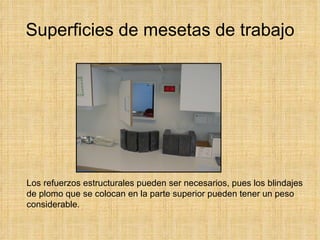

26. Superficies de mesetas de trabajo Los refuerzos estructurales pueden ser necesarios, pues los blindajes de plomo que se colocan en la parte superior pueden tener un peso considerable.

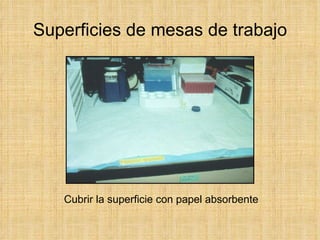

27. Superficies de mesas de trabajo Cubrir la superficie con papel absorbente

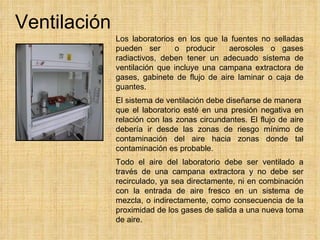

28. Ventilación Los laboratorios en los que la fuentes no selladas pueden ser o producir aerosoles o gases radiactivos, deben tener un adecuado sistema de ventilación que incluye una campana extractora de gases, gabinete de flujo de aire laminar o caja de guantes. El sistema de ventilación debe diseñarse de manera que el laboratorio esté en una presión negativa en relación con las zonas circundantes. El flujo de aire debería ir desde las zonas de riesgo mínimo de contaminación del aire hacia zonas donde tal contaminación es probable. Todo el aire del laboratorio debe ser ventilado a través de una campana extractora y no debe ser recirculado, ya sea directamente, ni en combinación con la entrada de aire fresco en un sistema de mezcla, o indirectamente, como consecuencia de la proximidad de los gases de salida a una nueva toma de aire.

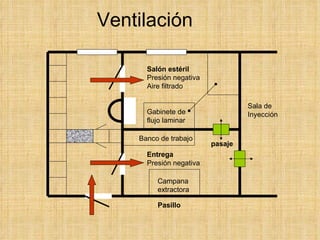

29. Ventilación Salón estéril Presión negativa Aire filtrado Entrega Presión negativa Pasillo Sala de Inyección Campana extractora Gabinete de flujo laminar pasaje Banco de trabajo

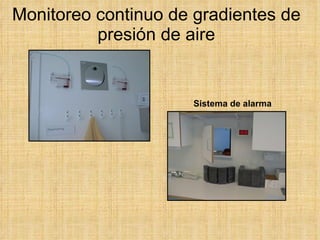

30. Monitoreo continuo de gradientes de presión de aire Sistema de alarma

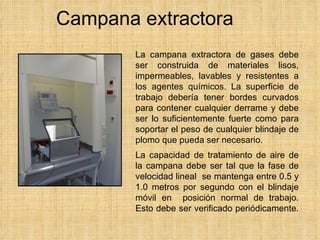

31. Campana extractora La campana extractora de gases debe ser construida de materiales lisos, impermeables, lavables y resistentes a los agentes químicos. La superficie de trabajo debería tener bordes curvados para contener cualquier derrame y debe ser lo suficientemente fuerte como para soportar el peso de cualquier blindaje de plomo que pueda ser necesario. La capacidad de tratamiento de aire de la campana debe ser tal que la fase de velocidad lineal se mantenga entre 0.5 y 1.0 metros por segundo con el blindaje móvil en posición normal de trabajo. Esto debe ser verificado periódicamente.

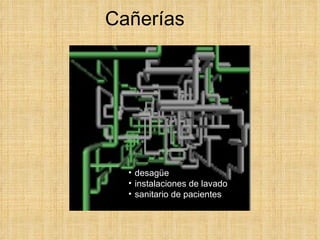

32. Cañerías desag üe instalaciones de lavado sanitario de pacientes

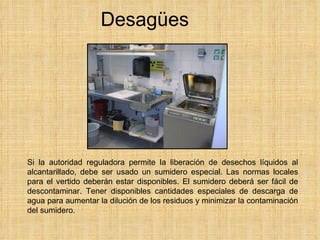

33. Desagües Si la autoridad reguladora permite la liberación de desechos líquidos al alcantarillado, debe ser usado un sumidero especial. Las normas locales para el vertido deberán estar disponibles. El sumidero deberá ser fácil de descontaminar. Tener disponibles cantidades especiales de descarga de agua para aumentar la dilución de los residuos y minimizar la contaminación del sumidero.

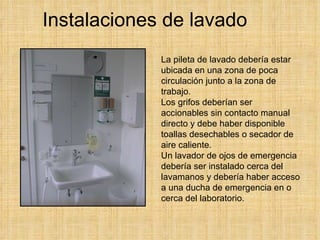

34. Instalaciones de lavado La pileta de lavado debería estar ubicada en una zona de poca circulación junto a la zona de trabajo. Los grifos deberían ser accionables sin contacto manual directo y debe haber disponible toallas desechables o secador de aire caliente. Un lavador de ojos de emergencia debería ser instalado cerca del lavamanos y debería haber acceso a una ducha de emergencia en o cerca del laboratorio.

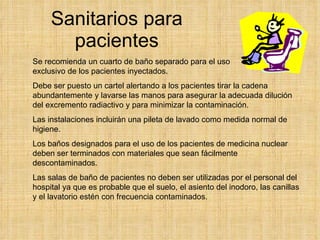

35. Sanitarios para pacientes Se recomienda un cuarto de baño separado para el uso exclusivo de los pacientes inyectados. Debe ser puesto un cartel alertando a los pacientes tirar la cadena abundantemente y lavarse las manos para asegurar la adecuada dilución del excremento radiactivo y para minimizar la contaminación. Las instalaciones incluirán una pileta de lavado como medida normal de higiene. Los baños designados para el uso de los pacientes de medicina nuclear deben ser terminados con materiales que sean fácilmente descontaminados. Las salas de baño de pacientes no deben ser utilizadas por el personal del hospital ya que es probable que el suelo, el asiento del inodoro, las canillas y el lavatorio estén con frecuencia contaminados.

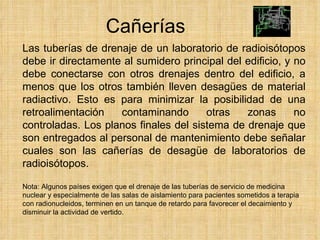

36. Cañerías Las tuberías de drenaje de un laboratorio de radioisótopos debe ir directamente al sumidero principal del edificio, y no debe conectarse con otros drenajes dentro del edificio, a menos que los otros también lleven desagües de material radiactivo. Esto es para minimizar la posibilidad de una retroalimentación contaminando otras zonas no controladas. Los planos finales del sistema de drenaje que son entregados al personal de mantenimiento debe señalar cuales son las cañerías de desagüe de laboratorios de radioisótopos. Nota: Algunos países exigen que el drenaje de las tuberías de servicio de medicina nuclear y especialmente de las salas de aislamiento para pacientes sometidos a terapia con radionucleidos, terminen en un tanque de retardo para favorecer el decaimiento y disminuir la actividad de vertido.

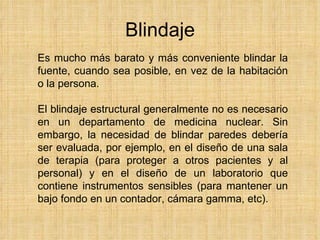

37. Blindaje Es mucho más barato y más conveniente blindar la fuente, cuando sea posible, en vez de la habitación o la persona . El blindaje estructural generalmente no es necesario en un departamento de medicina nuclear. Sin embargo, la necesidad de blindar paredes debería ser evaluada, por ejemplo, en el diseño de una sala de terapia (para proteger a otros pacientes y al personal) y en el diseño de un laboratorio que contiene instrumentos sensibles (para mantener un bajo fondo en un contador, cámara gamma, etc) .

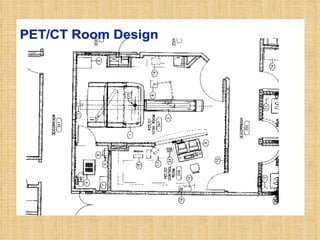

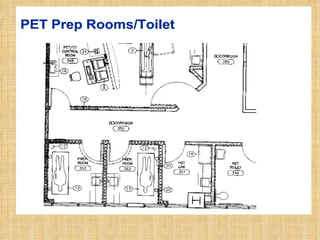

38. Distribución de un departamento de medicina nuclear

39. Muchas Gracias Vamos a calcular!!!!!!!
