1. 27/06/2016
6ta JORNADA SOBRE
PROTECCION RADIOLOGICA
DEL PACIENTE
Lic. Gloria Cárdenas D.

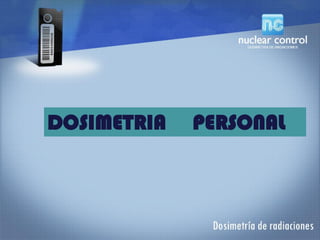

2. DOSIMETRIA PERSONAL

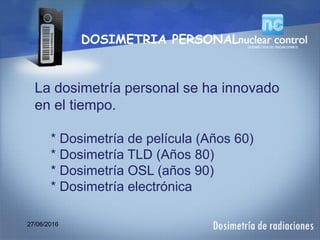

3. 27/06/2016
DOSIMETRIA PERSONAL
La dosimetría personal se ha innovado
en el tiempo.
* Dosimetría de película (Años 60)
* Dosimetría TLD (Años 80)
* Dosimetría OSL (años 90)
* Dosimetría electrónica

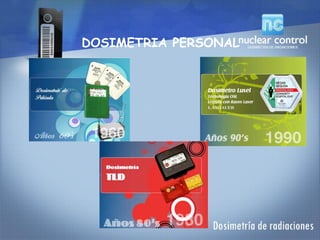

4. DOSIMETRIA PERSONAL

5. Cracterísticas de los dosimetros
personles:
(i) Cubrir todo el espectro energetico empleado en
las aplicaciones de las radiaciones,
(ii) Poseer un amplio rango de dosis, sensible a
bajas dosis y soportar altas dosis,

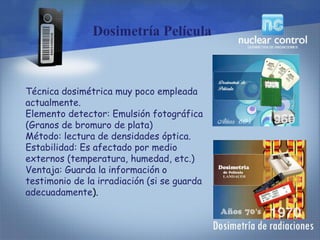

6. Dosimetría Película
Técnica dosimétrica muy poco empleada
actualmente.
Elemento detector: Emulsión fotográfica
(Granos de bromuro de plata)
Método: lectura de densidades óptica.
Estabilidad: Es afectado por medio
externos (temperatura, humedad, etc.)
Ventaja: Guarda la información o
testimonio de la irradiación (si se guarda
adecuadamente).

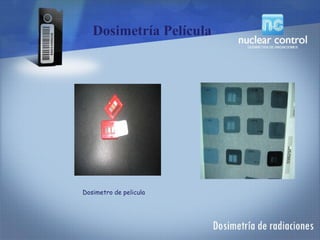

7. Dosimetría Película
Dosimetro de pelicula

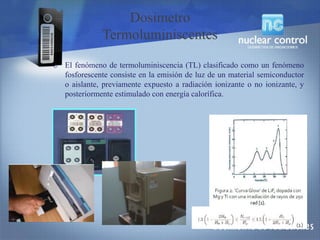

8. o El fenómeno de termoluminiscencia (TL) clasificado como un fenómeno
fosforescente consiste en la emisión de luz de un material semiconductor
o aislante, previamente expuesto a radiación ionizante o no ionizante, y
posteriormente estimulado con energía calorífica.
Dosimetro
Termoluminiscentes

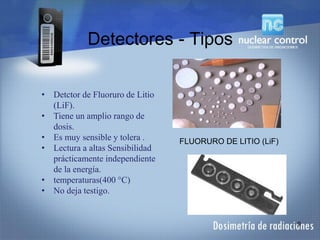

9. Detectores - Tipos
9
FLUORURO DE LITIO (LiF)
• Detctor de Fluoruro de Litio
(LiF).
• Tiene un amplio rango de
dosis.
• Es muy sensible y tolera .
• Lectura a altas Sensibilidad
prácticamente independiente
de la energía.
• temperaturas(400 °C)
• No deja testigo.

10. Tipos de lectoras
Harshaw 6600 PLUS
Lector TLD Panasonic
Rados

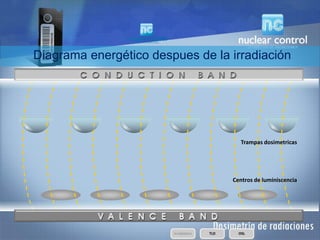

11. Irradiation TLD OSL
Centros de luminiscencia
Trampas dosimetricas
Diagrama energético despues de la irradiación

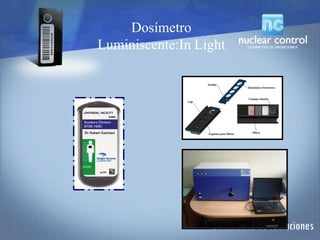

12. Dosímetro
Luminiscente:In Light

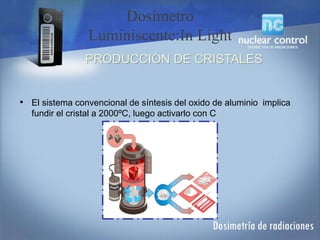

13. • El sistema convencional de síntesis del oxido de aluminio implica
fundir el cristal a 2000ºC, luego activarlo con C
PRODUCCIÓN DE CRISTALES
Dosímetro
Luminiscente:In Light

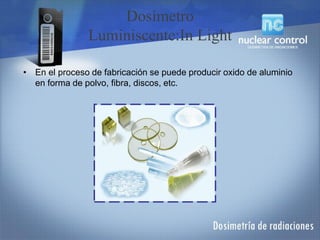

14. • En el proceso de fabricación se puede producir oxido de aluminio
en forma de polvo, fibra, discos, etc.
Dosímetro
Luminiscente:In Light

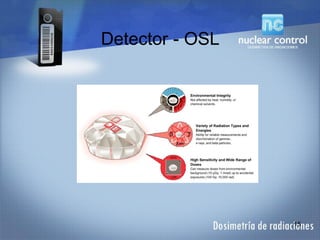

15. Detector - OSL
15

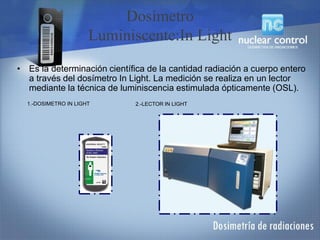

16. • Es la determinación científica de la cantidad radiación a cuerpo entero
a través del dosímetro In Light. La medición se realiza en un lector
mediante la técnica de luminiscencia estimulada ópticamente (OSL).
Dosímetro
Luminiscente:In Light
1.-DOSIMETRO IN LIGHT 2.-LECTOR IN LIGHT

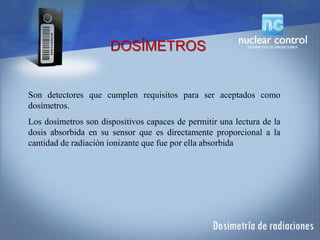

17. Son detectores que cumplen requisitos para ser aceptados como
dosímetros.
Los dosímetros son dispositivos capaces de permitir una lectura de la
dosis absorbida en su sensor que es directamente proporcional a la
cantidad de radiación ionizante que fue por ella absorbida
DOSÍMETROS

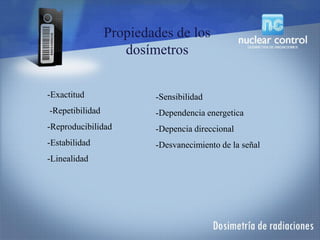

18. -Exactitud
-Repetibilidad
-Reproducibilidad
-Estabilidad
-Linealidad
-Sensibilidad
-Dependencia energetica
-Depencia direccional
-Desvanecimiento de la señal
Propiedades de los
dosímetros

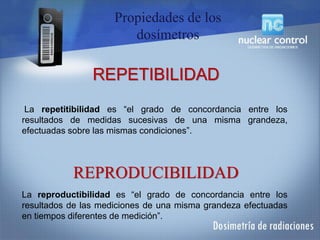

19. La repetitibilidad es “el grado de concordancia entre los
resultados de medidas sucesivas de una misma grandeza,
efectuadas sobre las mismas condiciones”.
La reproductibilidad es “el grado de concordancia entre los
resultados de las mediciones de una misma grandeza efectuadas
en tiempos diferentes de medición”.
REPETIBILIDAD
REPRODUCIBILIDAD
Propiedades de los
dosímetros

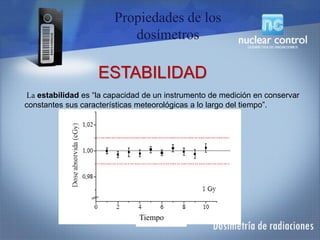

20. La estabilidad es “la capacidad de un instrumento de medición en conservar
constantes sus características meteorológicas a lo largo del tiempo”.
ESTABILIDAD
Tiempo
Propiedades de los
dosímetros

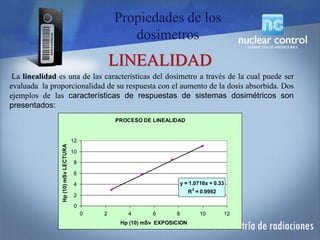

21. La linealidad es una de las características del dosímetro a través de la cual puede ser
evaluada la proporcionalidad de su respuesta con el aumento de la dosis absorbida. Dos
ejemplos de las características de respuestas de sistemas dosimétricos son
presentados:
LINEALIDAD
PROCESO DE LINEALIDAD
y = 1.0716x + 0.33
R
2
= 0.9992
0
2
4
6
8
10
12
0 2 4 6 8 10 12
Hp (10) mSv EXPOSICION
Hp(10)mSvLECTURA
Propiedades de los
dosímetros

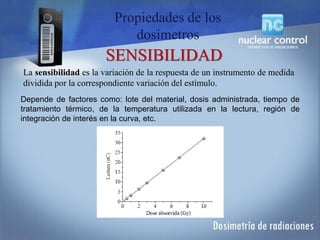

22. SENSIBILIDAD
La sensibilidad es la variación de la respuesta de un instrumento de medida
dividida por la correspondiente variación del estímulo.
Depende de factores como: lote del material, dosis administrada, tiempo de
tratamiento térmico, de la temperatura utilizada en la lectura, región de
integración de interés en la curva, etc.
Propiedades de los
dosímetros

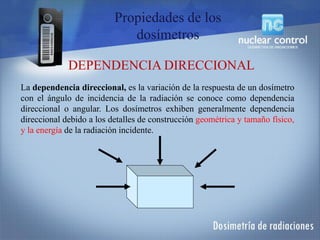

23. La dependencia direccional, es la variación de la respuesta de un dosímetro
con el ángulo de incidencia de la radiación se conoce como dependencia
direccional o angular. Los dosímetros exhiben generalmente dependencia
direccional debido a los detalles de construcción geométrica y tamaño físico,
y la energía de la radiación incidente.
DEPENDENCIA DIRECCIONAL
Propiedades de los
dosímetros

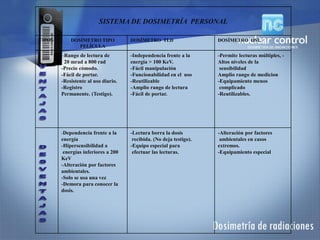

24. SISTEMA DE DOSIMETRÍA PERSONAL
TIPOS DOSÍMETRO TIPO
PELÍCULA
DOSÍMETRO TLD DOSÍMETRO OSL
-Rango de lectura de
20 mrad a 800 rad
-Precio cómodo.
-Fácil de portar.
-Resistente al uso diario.
-Registro
Permanente. (Testigo).
-Independencia frente a la
energía > 100 KeV.
-Fácil manipulación
-Funcionabilidad en el uso
-Reutilizable
-Amplio rango de lectura
-Fácil de portar.
-Permite lecturas múltiples, -
Altos niveles de la
sensibilidad
Amplio rango de medicion
-Equipamiento menos
complicado
-Reutilizables.
-Dependencia frente a la
energía
-Hipersensibilidad a
energías inferiores a 200
KeV
-Alteración por factores
ambientales.
-Solo se usa una vez
-Demora para conocer la
dosis.
-Lectura borra la dosis
recibida. (No deja testigo).
-Equipo especial para
efectuar las lecturas.
-Alteración por factores
ambientales en casos
extremos.
-Equipamiento especial

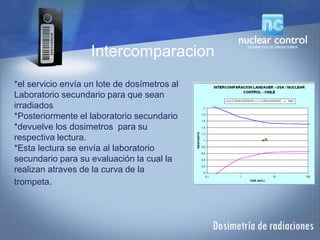

25. *el servicio envía un lote de dosímetros al
Laboratorio secundario para que sean
irradiados
*Posteriormente el laboratorio secundario
*devuelve los dosimetros para su
respectiva lectura.
*Esta lectura se envía al laboratorio
secundario para su evaluación la cual la
realizan atraves de la curva de la
trompeta.
Intercomparacion

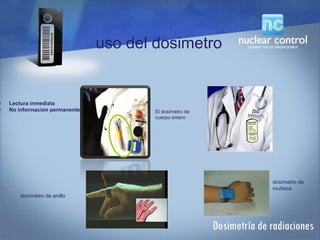

26. • Lectura inmediata
• No informacion permanente
uso del dosimetro
dosímetro de
muñeca
dosímetro de anillo
El dosímetro de
cuerpo entero

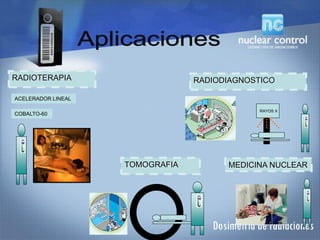

27. RADIODIAGNOSTICORADIOTERAPIA
TOMOGRAFIA
ACELERADOR LINEAL
COBALTO-60
RAYOS X
MEDICINA NUCLEAR

28. casos de exposicion

29. 18 de Enero del 2012
Lima – Perú DEL 11 AL 12 DE ENERO
Casos de exposicion

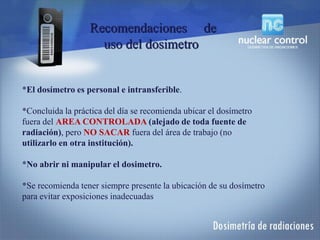

30. Recomendaciones de
uso del dosimetro
*El dosímetro es personal e intransferible.
*Concluida la práctica del día se recomienda ubicar el dosímetro
fuera del AREA CONTROLADA (alejado de toda fuente de
radiación), pero NO SACAR fuera del área de trabajo (no
utilizarlo en otra institución).
*No abrir ni manipular el dosimetro.
*Se recomienda tener siempre presente la ubicación de su dosímetro
para evitar exposiciones inadecuadas

31. • El dosímetro debe ser devuelto dentro de los 7 primeros
días del mes siguiente de uso para su evaluación oportuna y
adecuada, tenga presente que el cambio de dosímetro es el
primer día de cada mes.
• La responsabilidad de utilización correcta del dosímetro,
es del usuario.
• No sumergir al agua por largos periodos
• No sumergir en líquidos abrasivos
• Temperatura ideal -20ª C < T < 50º C
Recomendaciones de
uso del dosimetro

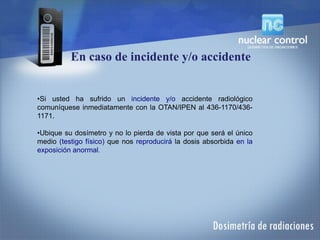

32. •Si usted ha sufrido un incidente y/o accidente radiológico
comuníquese inmediatamente con la OTAN/IPEN al 436-1170/436-
1171.
•Ubique su dosímetro y no lo pierda de vista por que será el único
medio (testigo físico) que nos reproducirá la dosis absorbida en la
exposición anormal.
En caso de incidente y/o accidente
