El documento describe los diferentes tipos de desarenadores y cómo se diseñan en plantas de tratamiento de aguas residuales. Existen tres tipos principales de desarenadores: de flujo horizontal, vertical y de flujo inducido. Para diseñar un desarenador se determina primero el volumen necesario en función del caudal de tratamiento y el tiempo de retención requerido, luego la superficie en base a la carga superficial, y finalmente las dimensiones como la longitud, altura recta y trapezoidal del tanque.

1. DESARENADO JOSE CARLOS MENDIVIL

2. OBJETIVO El desarenado tiene como objetivo eliminar las partículas más pesadas que el agua, que no se hayan quedado retenidas en el desbaste, y que tienen un tamaño superior a 200 micras, sobre todo arenas pero también otras sustancias como cáscaras, semillas, etc. Con este proceso se consiguen proteger los equipos de procesos posteriores ante la abrasión, atascos y sobrecargas.

3. Que función tiene el desarenador el desarenador es la estructura hidráulica que tiene la función de mejorar la calidad del agua, eliminando las partículas de cierto tamaño que la captación ingresó al sistema. Esta agua captada puede ser usada ya sea en centrales hidroeléctricas, plantas de tratamiento, sistemas de irrigación, sistemas industriales u otros fines. En general, los desarenadores tienen la importante misión de eliminar ciertas partículas que se encuentran en suspensión en el agua y posteriormente, mediante una adecuada operación, arrojarlas al río.

4. A que se le llama desarenador Se llama desarenador a una obra hidráulica que sirve para separar y remover después o antes; el material sólido que lleva el agua de un canal. Los desarenadotes cumplen una función muy importante y por esto, salvo casos especiales de aguas muy limpias, debe considerárseles como obras indispensables dentro de los proyectos de utilización de recursos hidráulicos

5. Existen tres tipos de desarenadores fundamentales * Desarenadores de flujo horizontal. *Desarenadores de flujo vertical. *Desarenadores de flujo inducido.

6. * Desarenadores de flujo horizontal Los desarenadores de flujo horizontal son utilizados en instalaciones de pequeñas poblaciones y consisten en un ensanchamiento del canal del pretratamiento de forma que se reduzca la velocidad de flujo y decanten las partículas.

7. Los desarenadores de flujo vertical Los desarenadores de flujo vertical se diseñan mediante tanques que tienen una velocidad ascensional del agua tal que permite la decantación de las arenas pero que no caen las partículas orgánicas. Suelen ser depósitos tronco-colíndricos con alimentación tangencial

8. Los desarenadores de flujo inducido En estos equipos se inyecta aire por medio de grupos motosoplantes creando una corriente en espiral de manera que permite la decantación de las arenas y genera una corriente de fondo. Además el aire provoca la separación de las materias orgánicas. De esta forma, dado que el depósito está aireado y se favorece la separación de la materia orgánica, se reduce la producción de malos olores.

9. Como determinan el diseno de los desarenadores en las plantas tratadoras de aguas residuales Para diseñar el desarenador en primer lugar se determina el volumen unitario que se necesita del tanque teniendo en cuenta el caudal de tratamiento y el tiempo de retención establecido para conseguir los objetivos de eliminación de arenas por medio de sus parámetros .

10. Los parametros para un desarenador son

11. Calculos Para diseñar el desarenador en primer lugar se determina el volumen unitario que se necesita de tanque teniendo en cuenta el caudal de tratamiento y el tiempo de retención establecido para conseguir los objetivos de eliminación de arenas.

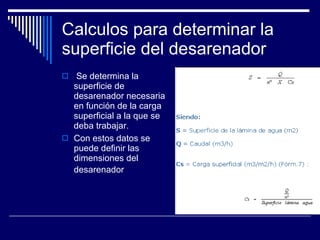

12. Calculos para determinar la superficie del desarenador Se determina la superficie de desarenador necesaria en función de la carga superficial a la que se deba trabajar. Con estos datos se puede definir las dimensiones del desarenador

13. Se determina la longitud del tanque Y la geometría del tanque desarenador se calcula la altura recta y trapezoidal .
