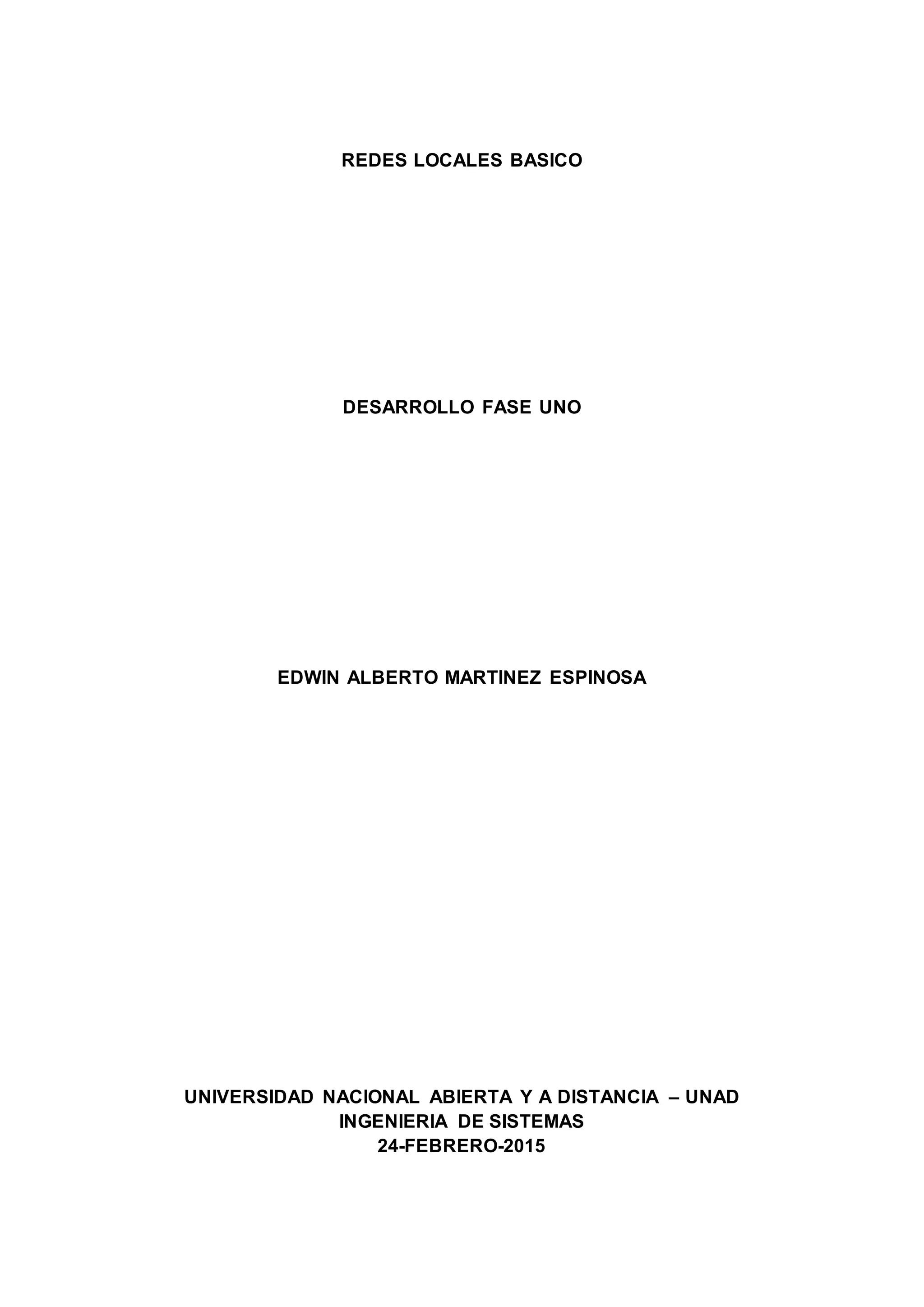

1. REDES LOCALES BASICO
DESARROLLO FASE UNO
EDWIN ALBERTO MARTINEZ ESPINOSA
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
INGENIERIA DE SISTEMAS
24-FEBRERO-2015

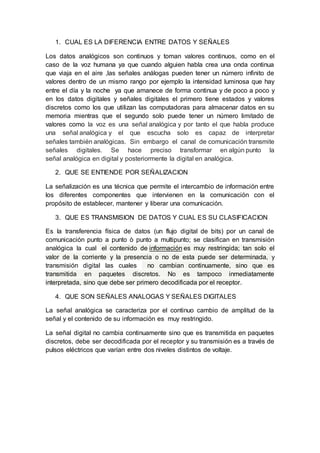

2. 1. CUAL ES LA DIFERENCIA ENTRE DATOS Y SEÑALES
Los datos analógicos son continuos y toman valores continuos, como en el
caso de la voz humana ya que cuando alguien habla crea una onda continua
que viaja en el aire ,las señales análogas pueden tener un número infinito de
valores dentro de un mismo rango por ejemplo la intensidad luminosa que hay
entre el día y la noche ya que amanece de forma continua y de poco a poco y
en los datos digitales y señales digitales el primero tiene estados y valores
discretos como los que utilizan las computadoras para almacenar datos en su
memoria mientras que el segundo solo puede tener un número limitado de
valores como la voz es una señal analógica y por tanto el que habla produce
una señal analógica y el que escucha solo es capaz de interpretar
señales también analógicas. Sin embargo el canal de comunicación transmite
señales digitales. Se hace preciso transformar en algún punto la
señal analógica en digital y posteriormente la digital en analógica.
2. QUE SE ENTIENDE POR SEÑALIZACION
La señalización es una técnica que permite el intercambio de información entre
los diferentes componentes que intervienen en la comunicación con el
propósito de establecer, mantener y liberar una comunicación.
3. QUE ES TRANSMISION DE DATOS Y CUAL ES SU CLASIFICACION
Es la transferencia física de datos (un flujo digital de bits) por un canal de
comunicación punto a punto ò punto a multipunto; se clasifican en transmisión
analógica la cual el contenido de información es muy restringida; tan solo el
valor de la corriente y la presencia o no de esta puede ser determinada, y
transmisión digital las cuales no cambian continuamente, sino que es
transmitida en paquetes discretos. No es tampoco inmediatamente
interpretada, sino que debe ser primero decodificada por el receptor.
4. QUE SON SEÑALES ANALOGAS Y SEÑALES DIGITALES
La señal analógica se caracteriza por el continuo cambio de amplitud de la
señal y el contenido de su información es muy restringido.
La señal digital no cambia continuamente sino que es transmitida en paquetes
discretos, debe ser decodificada por el receptor y su transmisión es a través de
pulsos eléctricos que varían entre dos niveles distintos de voltaje.

3. 5. EN UNA SEÑAL QUE ES LA AMPLITUD, LA FRECUENCIA, EL
PERIODO, LA FASE, LA LONGITUD
AMPLITUD: Medida de la variación máxima del desplazamiento de una onda
que varía periódica ò cuasi periódicamente en el tiempo.
FRECUENCIA: Es la cantidad de periodos o ciclos en un segundo, cuya
magnitud son los herzios (Hz).
PERIODO: Es la cantidad de tiempo en segundos que necesita una señal para
completar un ciclo.
FASE: Describe la posición de la forma de onda relativa al instante de tiempo 0,
se mide en grados ò radianes.
LONGITUD DE ONDA: Es la distancia que una señal simple puede viajar en el
periodo, depende de la frecuencia y el medio.
*Ejemplo de onda sinusoidal vista de un osciloscopio

4. 6. QUE ES EL ESPECTRO Y EL ANCHO DE BANDA
ESPECTRO: Se caracteriza por la distribución de amplitudes para cada
frecuencia de un fenómeno ondulatorio (sonoro, luminoso ò electromagnético)
que sea superposición de ondas de varias frecuencias. También se llama
espectro de frecuencia al grafico de intensidad frente a la frecuencia de una
onda particular.
ANCHO DE BANDA: Es la diferencia entre la frecuencia más alta y la
frecuencia más baja contenida en una señal.

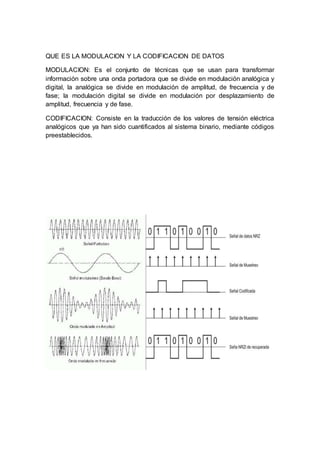

5. QUE ES LA MODULACION Y LA CODIFICACION DE DATOS
MODULACION: Es el conjunto de técnicas que se usan para transformar
información sobre una onda portadora que se divide en modulación analógica y
digital, la analógica se divide en modulación de amplitud, de frecuencia y de
fase; la modulación digital se divide en modulación por desplazamiento de
amplitud, frecuencia y de fase.
CODIFICACION: Consiste en la traducción de los valores de tensión eléctrica
analógicos que ya han sido cuantificados al sistema binario, mediante códigos
preestablecidos.

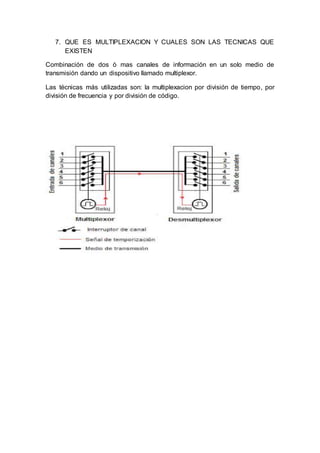

6. 7. QUE ES MULTIPLEXACION Y CUALES SON LAS TECNICAS QUE
EXISTEN
Combinación de dos ò mas canales de información en un solo medio de
transmisión dando un dispositivo llamado multiplexor.
Las técnicas más utilizadas son: la multiplexacion por división de tiempo, por
división de frecuencia y por división de código.

7. BIBLIOGRAFIA
www.wikipedia.org
31 octubre 2014
www.mfbarcell.es
Capitulo 3 datos y señales, Longinos Recuero Bustos
http://sistemasyse.blogspot.com
Sistemas y señales febrero 2013
http://www.portaleso.com
Electrónica análoga 2013
http://www.coimbraweb.com/
datos y señales 2013
