1. REDES LOCALES BASICO
TRABAJO INDIVIDUAL FASE 1
JOHAN FELIPE PARRA ARANGO
97042117602
Grupo:301121_220
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
IBAGUE

2. PRODUCTOS ACADEMICOS
Cual es la diferencia entre dato y señal.
Que se entiende por señalización.
Que es la transmicion de datos y cual es su clasificacion.
Que son las señales analogas y las señales digitales
(caracteristicas).
En una señal que es la amplitud, la frecuencia, el periodo, la
fase y la longitud de onda.
Expliquese que es el espectro y que es el ancho de banda y cuales
son sus caracteristicas.

3. Explíquese que es la modulación y codificación de datos (cuales
son los tipos de Modulación que existen).
Que es la multiplexacion y cuales son las técnicas que existen.

4. DATO Y SEÑAL
DATO SEÑAL
Representan toda información que
el programador emplea en la
realización de una solución o
algoritmo.
TIPOS:
-Datos Analógicos(Continuo)
-Datos Digitales(Discreto)
Es la representación
electromagnética o eléctrica de
todos los datos.
• Es clara la diferencia entre DATO y SEÑAL, ya que el dato es
la información que se transmite y la señal donde esta
información se representa.

5. SEÑALIZACION
▪ Se entiende como señalización a la propagación física de
cualquier señal atreves del medio adecuado.
TRANSMISION DE DATOS
Es la comunicación de datos transferida mediante la
propagación de señales y procesamiento de las mismas.

6. CLASES DE TRANSMISION
TRANSMISION ANALOGICA TRANSMISION DIGITAL
Consiste en el envió de datos(información)
en forma de ondas a través de un medio
físico. Estos datos se transmiten en forma
de “Onda Portadora” cuya objetivo es
transportar información alterando unas de
sus características(amplitud, frecuencia o
fase).
La transmisión digital consiste en el envío
de información a través de medios de
comunicaciones físicos en forma de señales
digitales. Por lo tanto, las señales
analógicas deben ser digitalizadas antes de
ser transmitidas.
Sin embargo, como la información digital no
puede ser enviada en forma de 0 y 1, debe
ser codificada en la forma de una señal con
dos estados.

7. CLASES DE SEÑALES
SEÑAL ANALOGA SEÑAL DIGITAL
la intensidad de la señal varia suavemente
en el
tiempo. Las variaciones de la señal pueden
tomar cualquier valor en el tiempo.
la intensidad se mantiene constante durante
un intervalo
de tiempo, tras el cual la señal cambia a
otro valor constante. Las variaciones de la
señal
solo pueden tomar valores discretos.

8. SEÑALES PERIODICAS
El tipo de señales mas sencillas son las señales periódicas, que
se caracterizan por tener un patrón que se repite a lo largo
del tiempo; S(t + T) = s(t) para cualquier valor de -t-. Al
valor T se denomina periodo.

9. AMPLITUD
Es el valor máximo de la señal en el
tiempo. Nos muestra la altura de la
señal, La unidad de la amplitud
depende del tipo de señal. Si las
señales son eléctricas su valor se
mide en voltios.
FRECUENCIA
Son los ciclos por segundo la cual
la señal se repite en la unidad de
tiempo.

10. PERIODO
Es la cantidad de tiempo en segundos que
necesita una señal para completar un
repetición. Por tantoT= 1/f. El periodo es la
inversa de la frecuencia.
FASE
Es la posición relativa de
la forma de la onda relativa al instante de tiempo 0.

11. LONGITUD DE ONDA
Es la distancia que ocupa una
repetición, es decir es el espacio
entre dos puntos igual fase en dos
oscilaciones consecutivas.
λ = v.T; λ.f=v; v= velocidad en metros
por segundo.

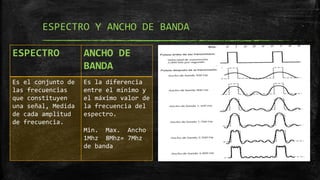

12. ESPECTRO Y ANCHO DE BANDA
ESPECTRO ANCHO DE
BANDA
Es el conjunto de
las frecuencias
que constituyen
una señal, Medida
de cada amplitud
de frecuencia.
Es la diferencia
entre el mínimo y
el máximo valor de
la frecuencia del
espectro.
Min. Max. Ancho
1Mhz 8Mhz= 7Mhz
de banda

13. MODULACION Y CODIFICACION DE DATOS
Es la transformación de la información a señales para ser
trasportada por un medio de comunicación, esto depende del
formato original de este y del formato del hardware para
transmitir la señal.
Se pueden usar una señal analógica para llevar datos digitales
con un “Modem” o caso contrario, usar una señal digital para
llevar datos analógicos con un “CD-ROM”.

14. TIPOS DE MODULACION

15. TIPOS DE CODIFICACION

16. MULTIPLEXACION
Es un canal compartido de comunicación de bastante
capacidad/velocidad por varias señales, permite la
trasferencia simultanea de varias señales a través de un único
enlace.

17. TECNICAS DE MULTIPLEXACION
MULTIPLEXACIÓN POR
DIVISIÓN DE
FRECUENCIAS
(FDM Frecuency-division
Multiplexing). Se
pueden transmitir varias señales
simultáneamente modulando cada una
de ellas en una frecuencia
portadora diferente. Es una técnica
analógica.
MULTIPLEXACIÓN POR
DIVISIÓN DETIEMPO
(TDM Time-division Multiplexing).
Es un
proceso digital. Se puede aplicar
cuando la tasa de datos del enlace
es mayor que la suma de las tasas
de datos de los dispositivos
emisores y receptores.
MULPLIXACIÓN
INVERSA
Toma el flujo de una línea de alta
velocidad y lo reparte entre varias
de menor velocidad.

18. REFERENCIAS BIBLIOGRAFICAS
Monografias.com, Comunicaciones, Recuperado de URL
http://www.monografias.com/trabajos37/comunicaciones/comunicacion
es2.shtml
Fernández Barcell, M. (2009). Tema VII Señales. Recuperado de URL
http://www.mfbarcell.es/redes_de_datos/tema_07/redes_t7_senales.pdf
Ingbolcar(24 de mayo,2008), Modulación y codificación, Recuperado
de URL
http://ingbolcar.blogspot.com/2008/05/10-cul-es-la-diferencia-
entre.html
