Este documento presenta las respuestas a 8 preguntas sobre conceptos básicos de redes locales como la diferencia entre datos y señales, tipos de señales, modulación, multiplexación y otros. El autor busca reconocer los temas y conceptos del curso de redes locales básicas para desarrollar de manera adecuada las diferentes temáticas a lo largo del curso.

1. UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA-UNAD
CURSO 301121 REDES LOCALES BASICO
GRUPO_19
DESARROLLO FASE 1
YEISON ALIRIO MARTINEZ BRICEÑO
CC: 1.023.869.016
MARTIN CAMILO CANCELADO
Tutor
AGOSTO DE 2015
BOGOTA D.C.

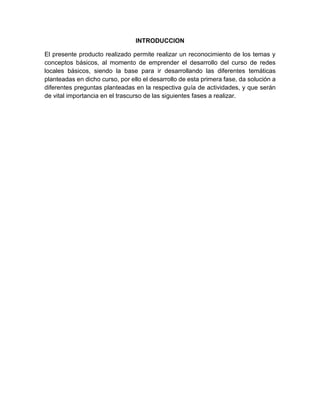

2. INTRODUCCION
El presente producto realizado permite realizar un reconocimiento de los temas y
conceptos básicos, al momento de emprender el desarrollo del curso de redes
locales básicos, siendo la base para ir desarrollando las diferentes temáticas
planteadas en dicho curso, por ello el desarrollo de esta primera fase, da solución a
diferentes preguntas planteadas en la respectiva guía de actividades, y que serán
de vital importancia en el trascurso de las siguientes fases a realizar.

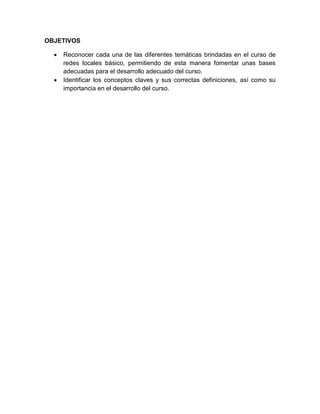

3. OBJETIVOS
 Reconocer cada una de las diferentes temáticas brindadas en el curso de
redes locales básico, permitiendo de esta manera fomentar unas bases
adecuadas para el desarrollo adecuado del curso.
 Identificar los conceptos claves y sus correctas definiciones, así como su
importancia en el desarrollo del curso.

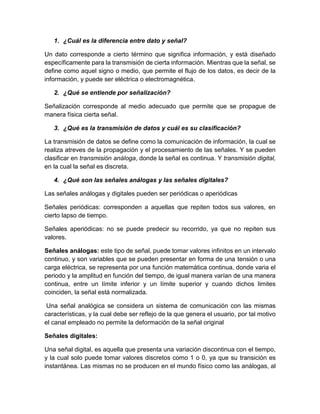

4. 1. ¿Cuál es la diferencia entre dato y señal?
Un dato corresponde a cierto término que significa información, y está diseñado
específicamente para la transmisión de cierta información. Mientras que la señal, se
define como aquel signo o medio, que permite el flujo de los datos, es decir de la
información, y puede ser eléctrica o electromagnética.
2. ¿Qué se entiende por señalización?
Señalización corresponde al medio adecuado que permite que se propague de
manera física cierta señal.
3. ¿Qué es la transmisión de datos y cuál es su clasificación?
La transmisión de datos se define como la comunicación de información, la cual se
realiza atreves de la propagación y el procesamiento de las señales. Y se pueden
clasificar en transmisión análoga, donde la señal es continua. Y transmisión digital,
en la cual la señal es discreta.
4. ¿Qué son las señales análogas y las señales digitales?
Las señales análogas y digitales pueden ser periódicas o aperiódicas
Señales periódicas: corresponden a aquellas que repiten todos sus valores, en
cierto lapso de tiempo.
Señales aperiódicas: no se puede predecir su recorrido, ya que no repiten sus
valores.
Señales análogas: este tipo de señal, puede tomar valores infinitos en un intervalo
continuo, y son variables que se pueden presentar en forma de una tensión o una
carga eléctrica, se representa por una función matemática continua, donde varia el
periodo y la amplitud en función del tiempo, de igual manera varían de una manera
continua, entre un límite inferior y un límite superior y cuando dichos limites
coinciden, la señal está normalizada.
Una señal analógica se considera un sistema de comunicación con las mismas
características, y la cual debe ser reflejo de la que genera el usuario, por tal motivo
el canal empleado no permite la deformación de la señal original
Señales digitales:
Una señal digital, es aquella que presenta una variación discontinua con el tiempo,
y la cual solo puede tomar valores discretos como 1 o 0, ya que su transición es
instantánea. Las mismas no se producen en el mundo físico como las análogas, al

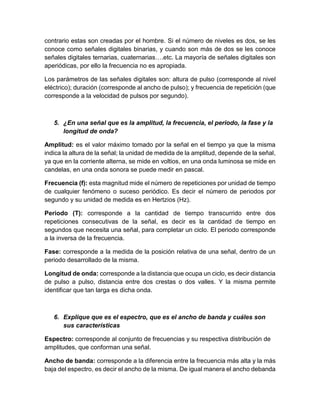

5. contrario estas son creadas por el hombre. Si el número de niveles es dos, se les
conoce como señales digitales binarias, y cuando son más de dos se les conoce
señales digitales ternarias, cuaternarias….etc. La mayoría de señales digitales son
aperiódicas, por ello la frecuencia no es apropiada.
Los parámetros de las señales digitales son: altura de pulso (corresponde al nivel
eléctrico); duración (corresponde al ancho de pulso); y frecuencia de repetición (que
corresponde a la velocidad de pulsos por segundo).
5. ¿En una señal que es la amplitud, la frecuencia, el periodo, la fase y la
longitud de onda?
Amplitud: es el valor máximo tomado por la señal en el tiempo ya que la misma
indica la altura de la señal; la unidad de medida de la amplitud, depende de la señal,
ya que en la corriente alterna, se mide en voltios, en una onda luminosa se mide en
candelas, en una onda sonora se puede medir en pascal.
Frecuencia (f): esta magnitud mide el número de repeticiones por unidad de tiempo
de cualquier fenómeno o suceso periódico. Es decir el número de periodos por
segundo y su unidad de medida es en Hertzios (Hz).
Periodo (T): corresponde a la cantidad de tiempo transcurrido entre dos
repeticiones consecutivas de la señal, es decir es la cantidad de tiempo en
segundos que necesita una señal, para completar un ciclo. El periodo corresponde
a la inversa de la frecuencia.
Fase: corresponde a la medida de la posición relativa de una señal, dentro de un
periodo desarrollado de la misma.
Longitud de onda: corresponde a la distancia que ocupa un ciclo, es decir distancia
de pulso a pulso, distancia entre dos crestas o dos valles. Y la misma permite
identificar que tan larga es dicha onda.
6. Explique que es el espectro, que es el ancho de banda y cuáles son
sus características
Espectro: corresponde al conjunto de frecuencias y su respectiva distribución de
amplitudes, que conforman una señal.
Ancho de banda: corresponde a la diferencia entre la frecuencia más alta y la más
baja del espectro, es decir el ancho de la misma. De igual manera el ancho debanda

6. corresponde a la capacidad de transferencia de datos, es decir la cantidad de
información que puede moverse de un punto a otro en cierto tiempo. Para lo cual se
hace necesario el conjunto de conectores eléctricos para llevar a cabo la
comunicación a bajo nivel, y el respectivo protocolo que facilita y mantiene confiable
la comunicación de datos. El ancho de banda depende de la velocidad al a que se
vallan a transmitir los datos.
7. Explique que es la modulación y codificación de datos (tipos de
modulación existentes).
Modulación: la modulación permite adecuar las señales digitales a los respectivos
canales de señales analógicas para su propagación, mediante el uso de los datos
binarios para manipular la respectiva onda.
Tipos de modulación:
Modulación lineal: las cuales poseen tres parámetros que son amplitud frecuencia
y fase, y cada uno del mismo origina una forma concreta de modulación.
Modulación en amplitud: utiliza variaciones de la amplitud de la onda generada, para
que así sea posible la transmisión de la información.
Modulación en frecuencia: modifica la frecuencia de la onda generada, según la
señal digital que transmite.
Modulación en fase: utiliza las variaciones de fase de la onda generada, según la
señal digital.
Modulación analógica con portadora analógica, modulación digital con portador
analógica y modulación analógica con portadora digital.
Codificación de datos: permite convertir los datos en señales digitales, para
poderlos transportar y lograr una mejor transmisión de los mismos, ya que los
mismos corresponden a 1 y 0, y se codifican para volverlos un pulso eléctrico, un
pulso luminoso o un pulso de ondas electromagnéticas.
8. Que es la multiplexación y cuáles son las técnicas que existen.
Corresponde a la compartición de un canal de comunicación de alta capacidad y
velocidad por varias señales, es decir la posibilidad de diferentes señales atreves
del mismo medio.

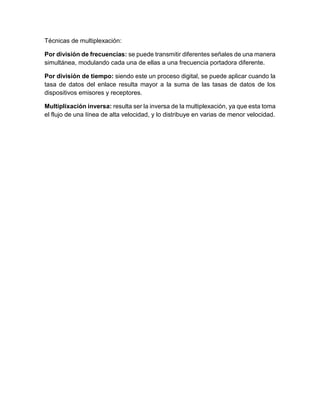

7. Técnicas de multiplexación:
Por división de frecuencias: se puede transmitir diferentes señales de una manera
simultánea, modulando cada una de ellas a una frecuencia portadora diferente.
Por división de tiempo: siendo este un proceso digital, se puede aplicar cuando la
tasa de datos del enlace resulta mayor a la suma de las tasas de datos de los
dispositivos emisores y receptores.
Multiplixación inversa: resulta ser la inversa de la multiplexación, ya que esta toma
el flujo de una línea de alta velocidad, y lo distribuye en varias de menor velocidad.

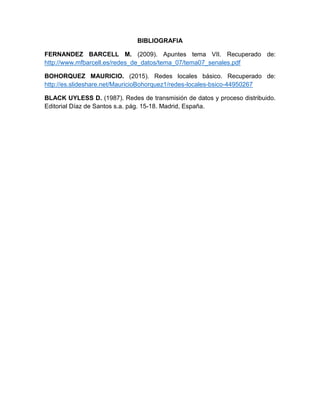

8. BIBLIOGRAFIA
FERNANDEZ BARCELL M. (2009). Apuntes tema VII. Recuperado de:
http://www.mfbarcell.es/redes_de_datos/tema_07/tema07_senales.pdf
BOHORQUEZ MAURICIO. (2015). Redes locales básico. Recuperado de:
http://es.slideshare.net/MauricioBohorquez1/redes-locales-bsico-44950267
BLACK UYLESS D. (1987). Redes de transmisión de datos y proceso distribuido.
Editorial Díaz de Santos s.a. pág. 15-18. Madrid, España.
