El documento proporciona información biográfica y profesional sobre Zaha Hadid, arquitecta iraquí pionera del deconstructivismo. Se destaca su educación en matemáticas, su trayectoria profesional y los principales premios recibidos. También describe las características del estilo deconstructivista y de las obras de Hadid, que se caracterizan por la falta de simetría, el uso de formas irregulares y la conexión con la geometría.

1. “Si no te mata entonces no eres bueno.
Tienes que meterte de tiempo completo, no
puedes afrontarla yendo y viniendo”

2. BIOGRAFÍA
• 1950: Nació en Bagdad
• Hija de un político fundador del Partido Nacional
Democrático Iraquí
• La educación elemental de Hadid se dio en Irak, Inglaterra y
Suiza.
• 1968: estudio y recibió su título en matemáticas en la
Universidad Americana de Beirut.
• 1972: se traslada a Inglaterra e ingresa a la Asociación
Arquitectónica de Londres, bajo la tutoría de Rem Koolhaas.
• 1977: se gradúa con honores de la Asociación
Arquitectónica de Londres.
• 1979: inaugura su propio taller conocido en todo el mundo
como OZH (Office Zaha Hadid).
Z
A
H
A
H
A
D
I
D

3. PREMIOS
• 2003: Premio de
Arquitectura
Contemporánea Mies van
der Rohe
• 2004: Premio Pritzker
• 2009: Praemium Imperiale
Z
A
H
A
H
A
D
I
D

4. DECONSTRUCTIVISMO
CARACTERÍSTICAS:
• Falta de armonía, de continuidad y de simetría.
• Sin utilizar geometría de ángulo recto.
• Edificios en caos aparente.
• Uso aleatorio de formas geométricas irregulares.
Z
A
H
A
H
A
D
I
D

5. Características de sus
Obras
• Conocida como la arquitecta de papel.
• Usa estructuras bajas y alargadas en sus proyectos.
• Utiliza el volumen y el relieve en interiores.
• Construye descendentemente los edificios.
• Acude a la transparencia con espejos y cristales.
• Su trabajo conecta la arquitectura con la geometría y
las matemáticas.
• Trigonometría y ciencias matemáticas esenciales en su
estilo arquitectónico.
Z
A
H
A
H
A
D
I
D

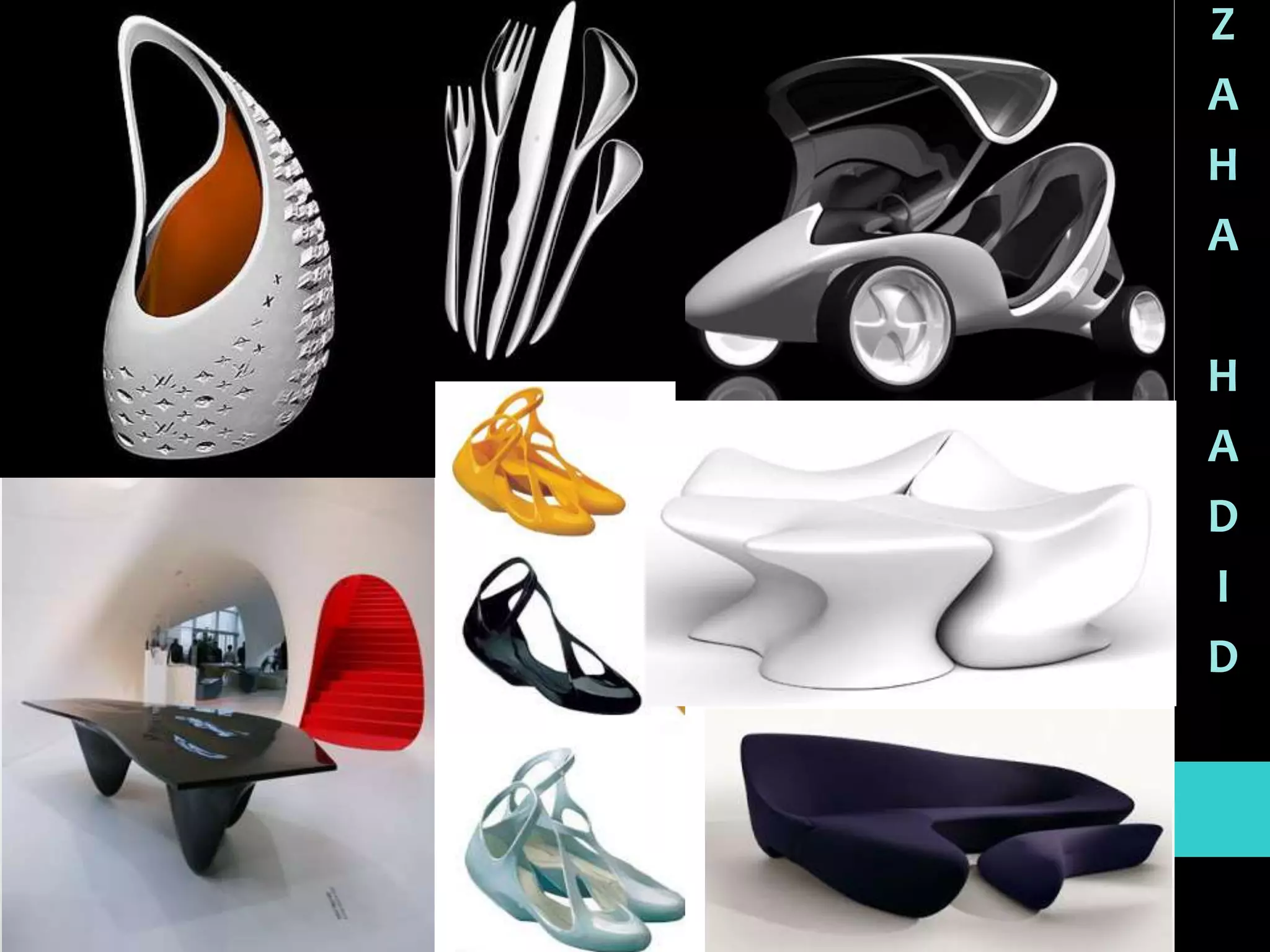

6. Z
A
H
A
H
A
D
I
D

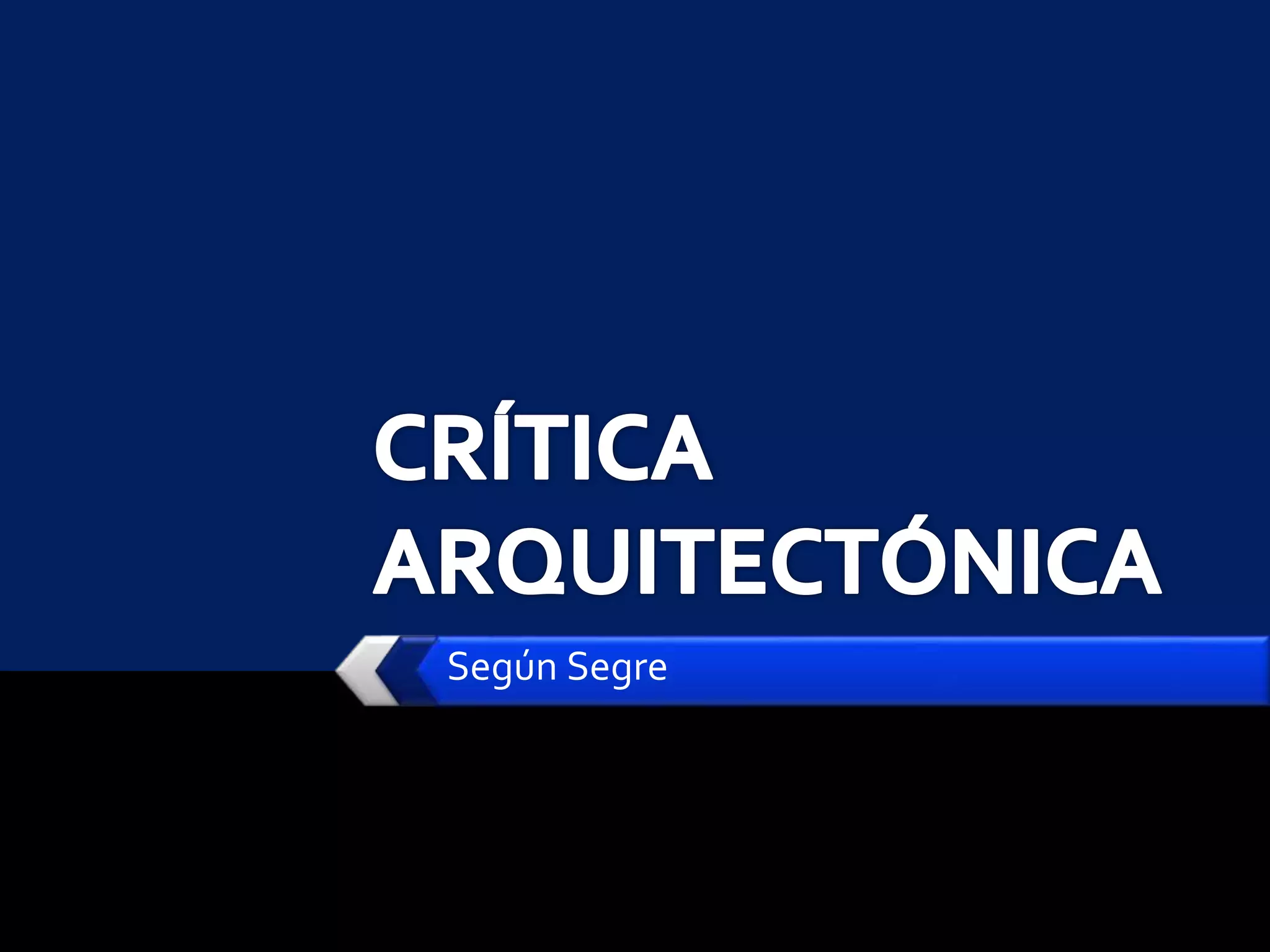

7. Según Segre

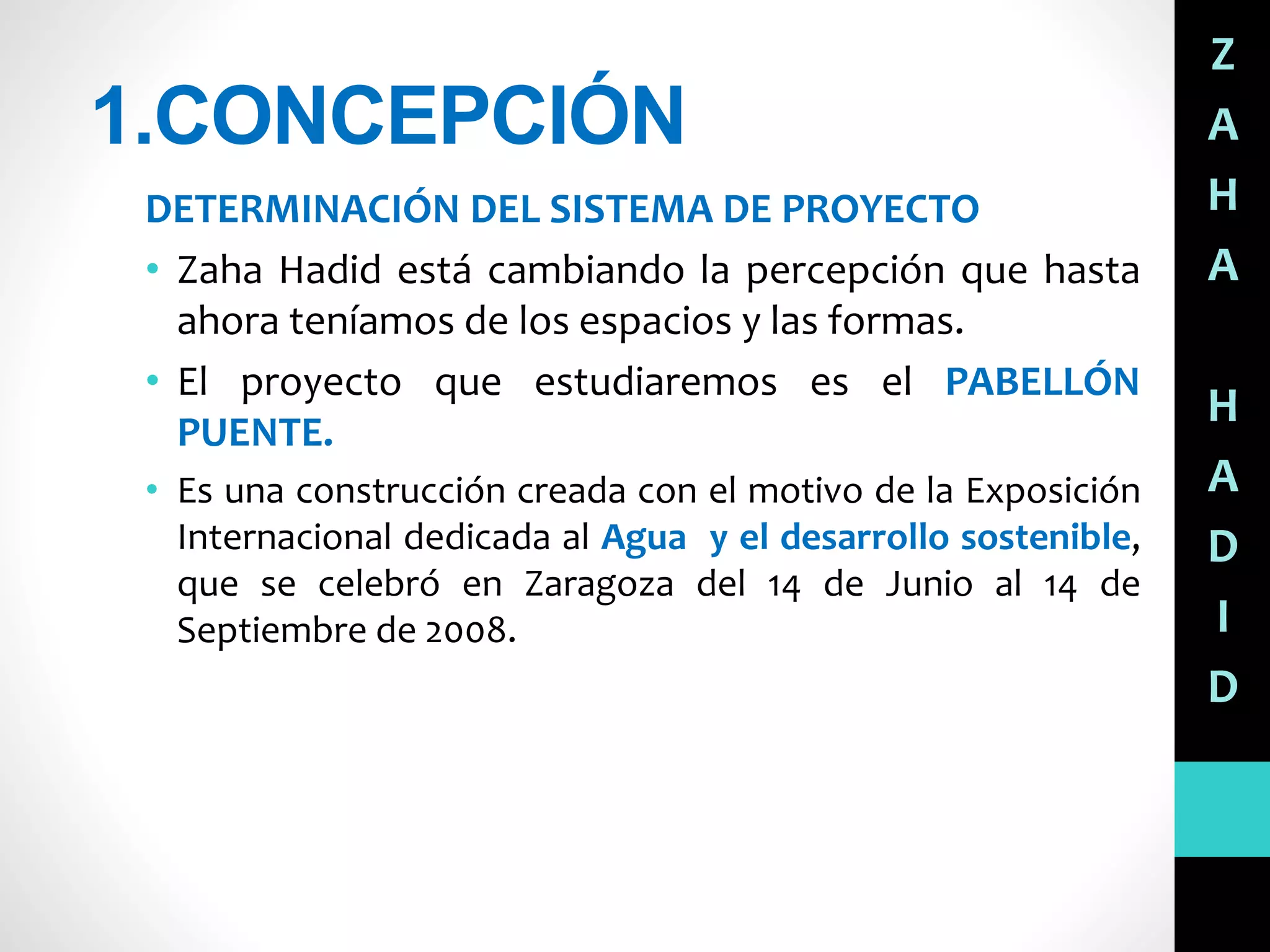

8. 1.CONCEPCIÓN
DETERMINACIÓN DEL SISTEMA DE PROYECTO
• Zaha Hadid está cambiando la percepción que hasta
ahora teníamos de los espacios y las formas.
• El proyecto que estudiaremos es el PABELLÓN
PUENTE.
• Es una construcción creada con el motivo de la Exposición
Internacional dedicada al Agua y el desarrollo sostenible,
que se celebró en Zaragoza del 14 de Junio al 14 de
Septiembre de 2008.
Z
A
H
A
H
A
D
I
D

9. PROYECTO: PABELLÓN PUENTE ZARAGOZA
UBICACIÓN: Zaragoza –España
AÑO: 2005-2008
CLIENTE: EXPOAGUA ZARAGOZA
SUPERFICIE: 6,415 m²
ZONAS EXPOSITIVAS: 3915 m²
RECORRIDOS PEATONALES Y ACCESOS: 2500 m²
Con una longitud de 270 m y una superficie
de 6,415 m2, esta construcción se concibió en
forma de gladiolo, con un extremo estrecho
que apoya en la ribera derecha del río y un
extremo que se bifurca en tres ramales o
tallos y que apoya en la ribera izquierda

10. 1.CONCEPCIÓN
ANÁLISIS DE LOS FACTORES CONDICIONANTES.
CIRCUNSTANCIAS GENERALES
Zaragoza es un municipio español, capital de la comunidad autónoma
de Aragón. Está situada a orillas de los ríos Ebro, Huerva y Gállego.
Z
A
H
A
H
A
D
I
D

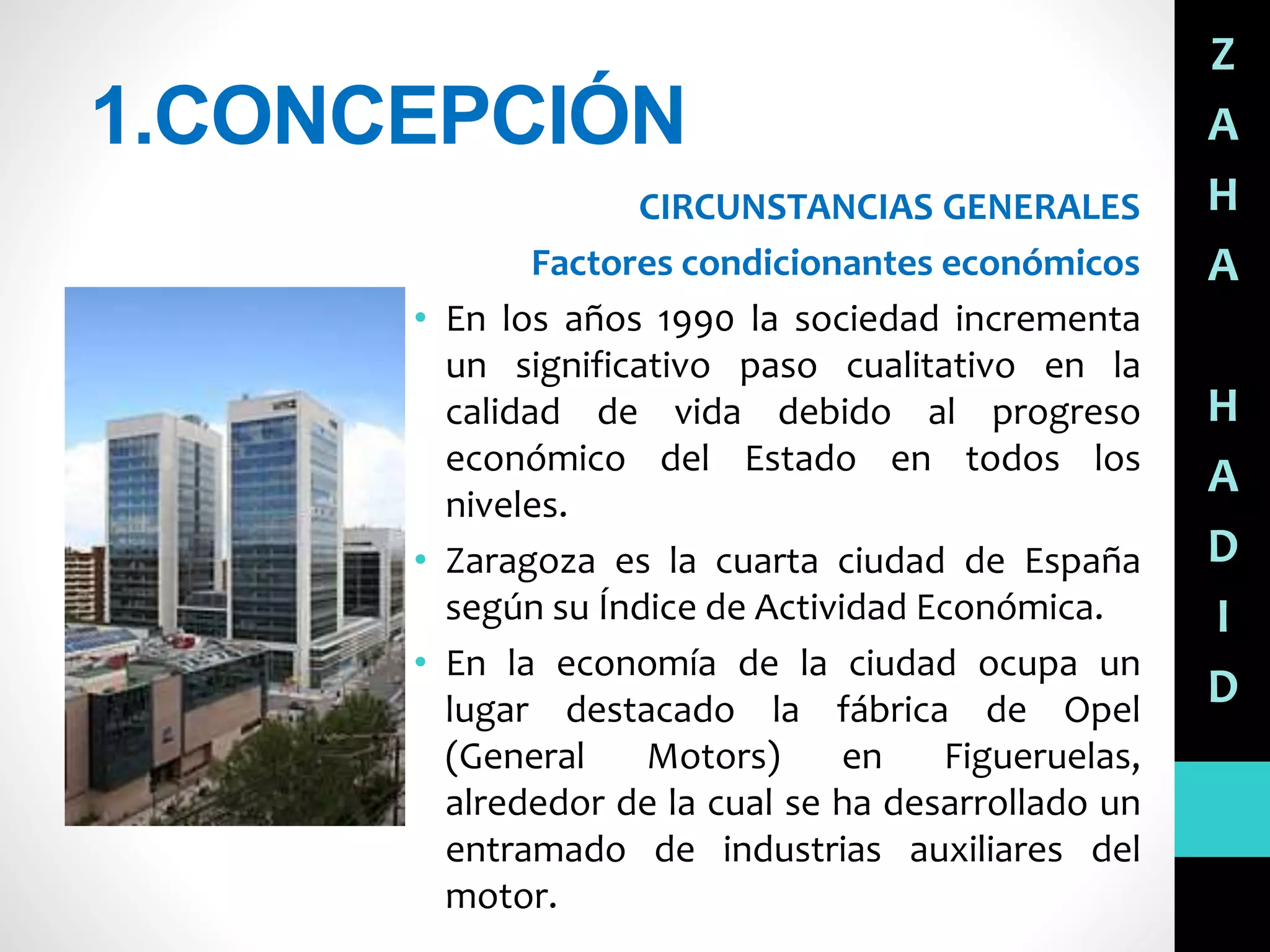

11. 1.CONCEPCIÓN
CIRCUNSTANCIAS GENERALES
Factores condicionantes económicos
• En los años 1990 la sociedad incrementa
un significativo paso cualitativo en la
calidad de vida debido al progreso
económico del Estado en todos los
niveles.
• Zaragoza es la cuarta ciudad de España
según su Índice de Actividad Económica.
• En la economía de la ciudad ocupa un
lugar destacado la fábrica de Opel
(General Motors) en Figueruelas,
alrededor de la cual se ha desarrollado un
entramado de industrias auxiliares del
motor.
Z
A
H
A
H
A
D
I
D

12. 1.CONCEPCIÓN
CIRCUNSTANCIAS GENERALES
Factores condicionantes sociales
El condicionamiento social comprende desde la estructura social y
sus diferencias de clases sociales.
Clases sociales:
• Clase alta
• Clase media-alta
• Clase media-media
• Clase media-baja
• Clase baja
• El patrón de comportamiento en torno a la asistencia a actividades
culturales es eminentemente social.
• Clase social media-alta y alta: ir al cine, ir a conciertos de música
popular y clásica, artes escénicas.
Z
A
H
A
H
A
D
I
D

13. 1.CONCEPCIÓN
CIRCUNSTANCIAS GENERALES
Factores condicionantes político jurídicas
Zaragoza se divide en 15 Distritos.
Las cuatro instituciones con poder político :
Las cortes de Aragón ( poder legislativo)
El presidente, es elegido por las Cortes de Aragón
El gobierno, el poder ejecutivo de la Comunidad Autónoma.
Justicia de Aragón, se encarga de defender los derechos y
libertades de las Administraciones Públicas.
Ayuntamiento de Zaragoza
Z
A
H
A
H
A
D
I
D

14. 1.CONCEPCIÓN
CIRCUNSTANCIAS GENERALES
Factores Condicionantes Ideológico Culturales
• En octubre se celebran Fiestas del Pilar, en honor a "La Virgen
del Pilar". De interés turístico.
• Las "Fiestas de Primavera", durante las mismas tiene lugar una
exposición nacional de escultura y pintura.
• Fiestas como la del Corpus Cristi , el Festival de la Fruta en
Calatayud y el Festival de la Aceituna en Caspe.
• Las fiestas “Batallas de moros y cristianos”, cuando los
habitantes de los pueblos se disfrazan de moros o cristianos con
espadas, palos y escudos para escenificar las antiguas luchas
medievales, acompañadas de recitales poéticos y danzas.
Z
A
H
A
H
A
D
I
D

15. 1.CONCEPCIÓN
CIRCUNSTANCIAS ESPECÍFICAS
Condicionantes Sociales
Nivel de inversionista: El Ayuntamiento de Zaragoza y la
Sociedad Zaragoza Expo 2008.
Precio definitivo del pabellón puente, fue de 88,3 millones de
euros, que originalmente se estimaron en 25 millones de euros y
2 años.
Nivel de proyectista:
Diseñadores: Zaha Hadid y Patrick Schumacher
Ingenieros: Arup Asociados
Arquitecto proyectista: Manuela Gatto asociados
Constructora: Dragados
Nivel Del Usuario: Se espera que seis millones y medio de
visitantes.
Z
A
H
A
H
A
D
I
D

16. CIRCUNSTANCIAS ESPECÍFICAS
Condicionantes tecnológicos
El importe asignado era de 21 millones de euros de presupuesto
de ejecución de Contratada, (IVA incluido)
 Construcción del pabellón-puente.
 Instalación de servicios en el pabellón (agua, calefacción, climatización, electricidad, etc.) y en el
propio puente (alumbrado, etc.).
 Mobiliario y equipamiento interior.
 Obras de acondicionamiento del terreno y urbanización en los apoyos en las dos márgenes del río.
Para su recubrimiento se utilizó,
Fibre-C o “piel de concreto”, es
un panel de hormigón reforzado
con fibras de vidrio (sólido,
moldeable, duradero, y ligero de
paredes delgadas, resistentes al
fuego )
Las losas de concreto delgadas
contribuyen al nuevo lenguaje de
formas. Y estructuras de acero.
1.CONCEPCIÓN
Z
A
H
A
H
A
D
I
D

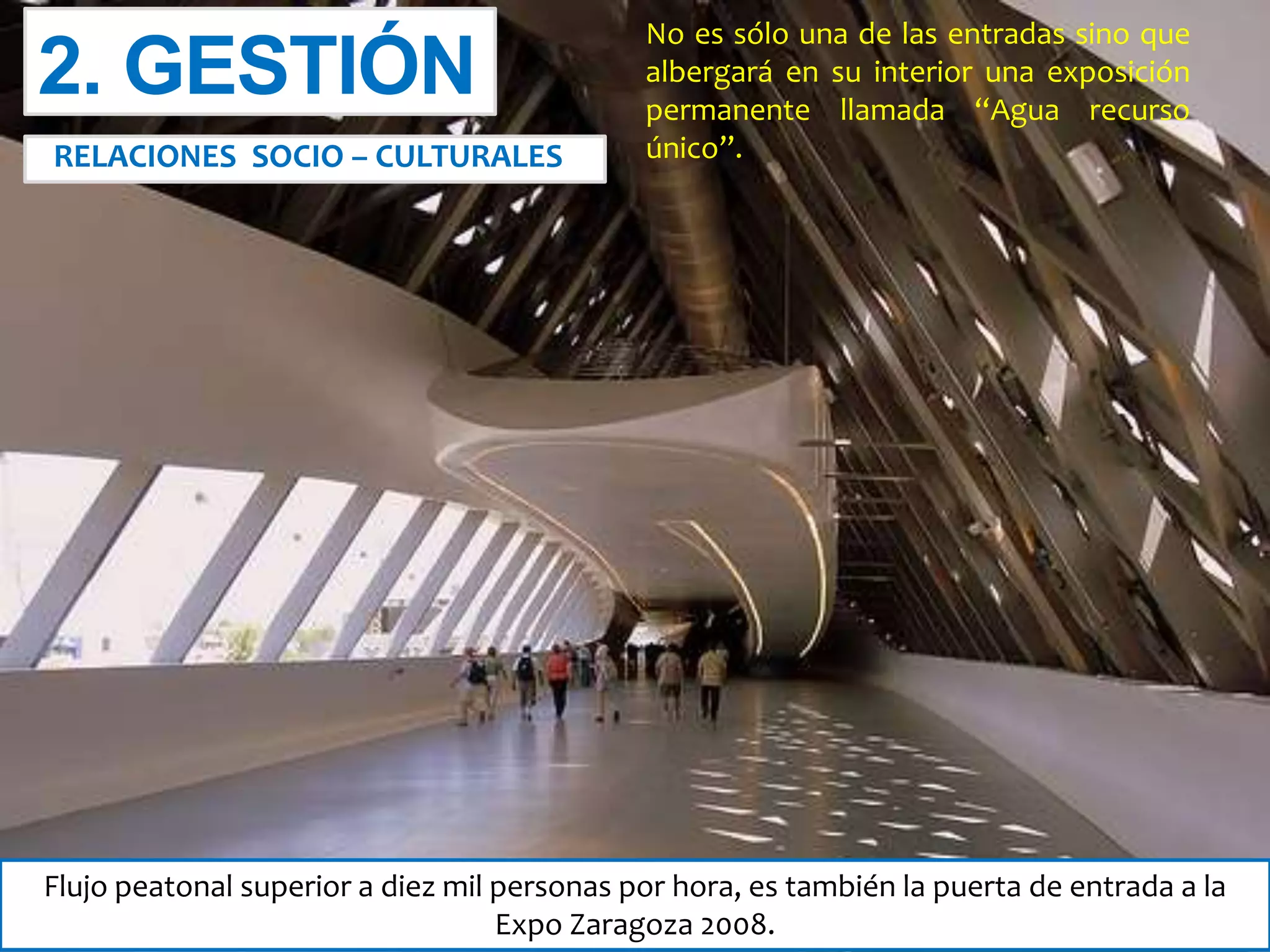

17. No es sólo una de las entradas sino que
albergará en su interior una exposición
permanente llamada “Agua recurso
único”.
Flujo peatonal superior a diez mil personas por hora, es también la puerta de entrada a la
Expo Zaragoza 2008.
2. GESTIÓN
RELACIONES SOCIO – CULTURALES

18. 2. GESTIÓN
•Tiene como eje central el
valle del Ebro
OROGRAFÍA
•La mayor parte de los ríos
aragoneses son afluentes del
Ebro, que es el más caudaloso
de España y divide en dos a la
comunidad.
HIDROGRAFÍA
•Su irregular orografía hace
que se creen varios climas
o microclimas . 25º Y 30º.
CLIMA
•Hay una gran variedad, ya
sea vegetación silvestre o
cultivos humanos. En las
zonas altas se pueden
encontrar bosques (pinos,
abetos, hayas, robles)
prados.
VEGETACIÓN
RELACIONES CON EL CONTEXTO
Z
A
H
A
H
A
D
I
D

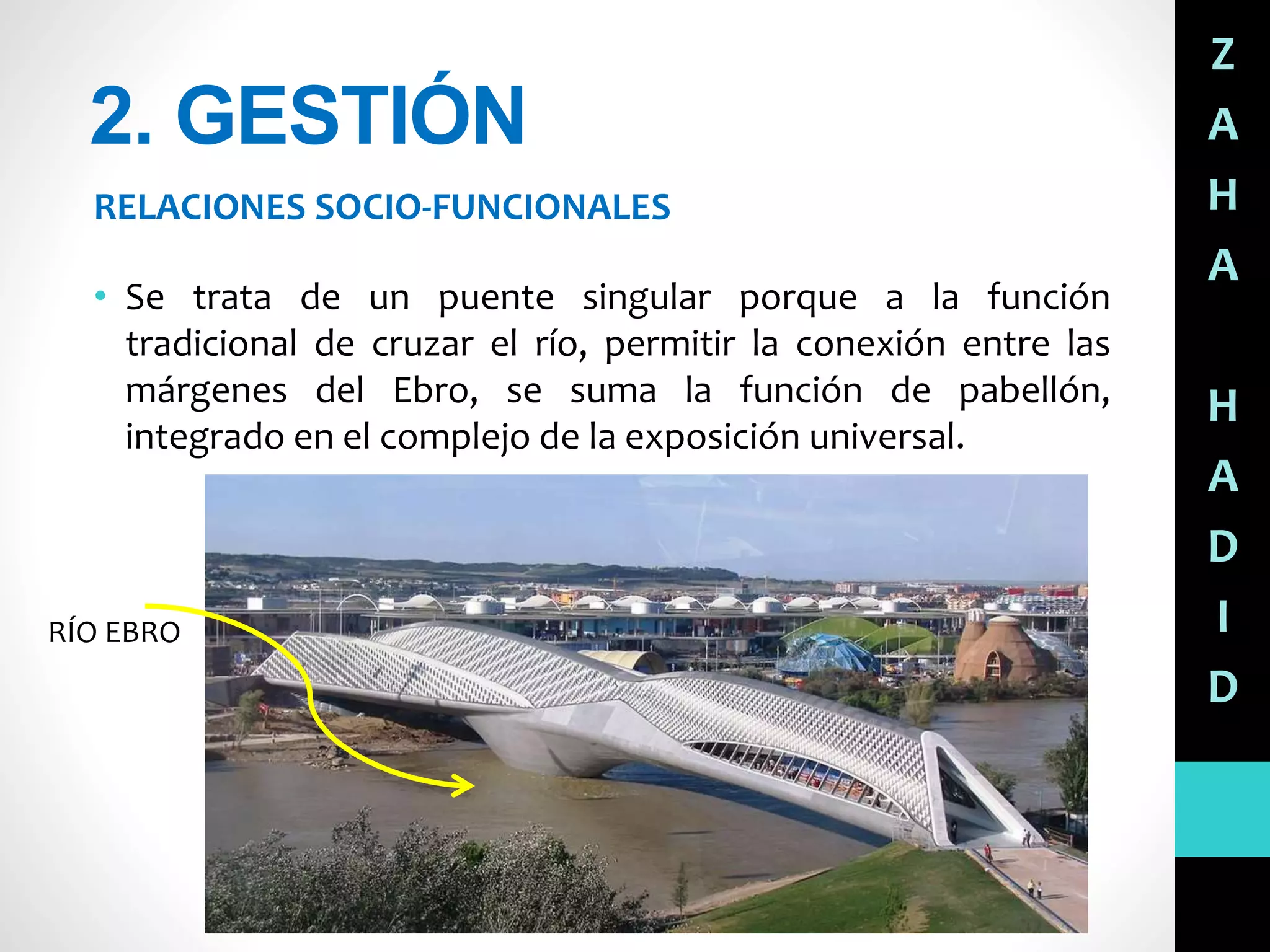

19. 2. GESTIÓN
RELACIONES SOCIO-FUNCIONALES
Z
A
H
A
H
A
D
I
D
• Se trata de un puente singular porque a la función
tradicional de cruzar el río, permitir la conexión entre las
márgenes del Ebro, se suma la función de pabellón,
integrado en el complejo de la exposición universal.
RÍO EBRO

20. No es sólo una de las entradas sino que
albergará en su interior una exposición
permanente llamada “Agua recurso
único”.
Flujo peatonal superior a diez mil personas por hora, es también la puerta de entrada a la
Expo Zaragoza 2008.

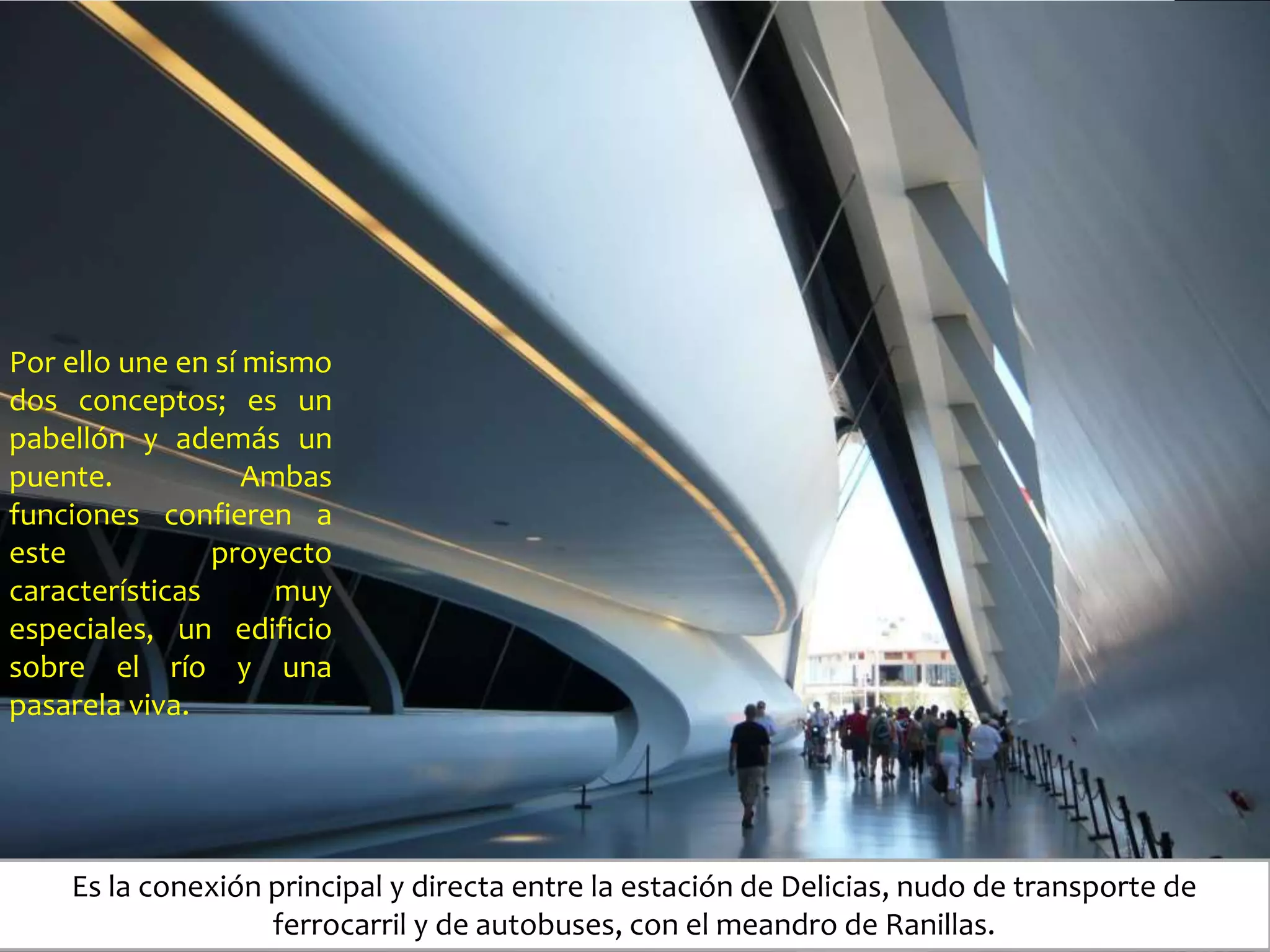

21. Por ello une en sí mismo
dos conceptos; es un
pabellón y además un
puente. Ambas
funciones confieren a
este proyecto
características muy
especiales, un edificio
sobre el río y una
pasarela viva.
Es la conexión principal y directa entre la estación de Delicias, nudo de transporte de
ferrocarril y de autobuses, con el meandro de Ranillas.

22. 3. ARTICULACIÓN
Z
A
H
A
H
A
D
I
D
SALAS DE EXPOSICIÓN
CIRCULACIÓN

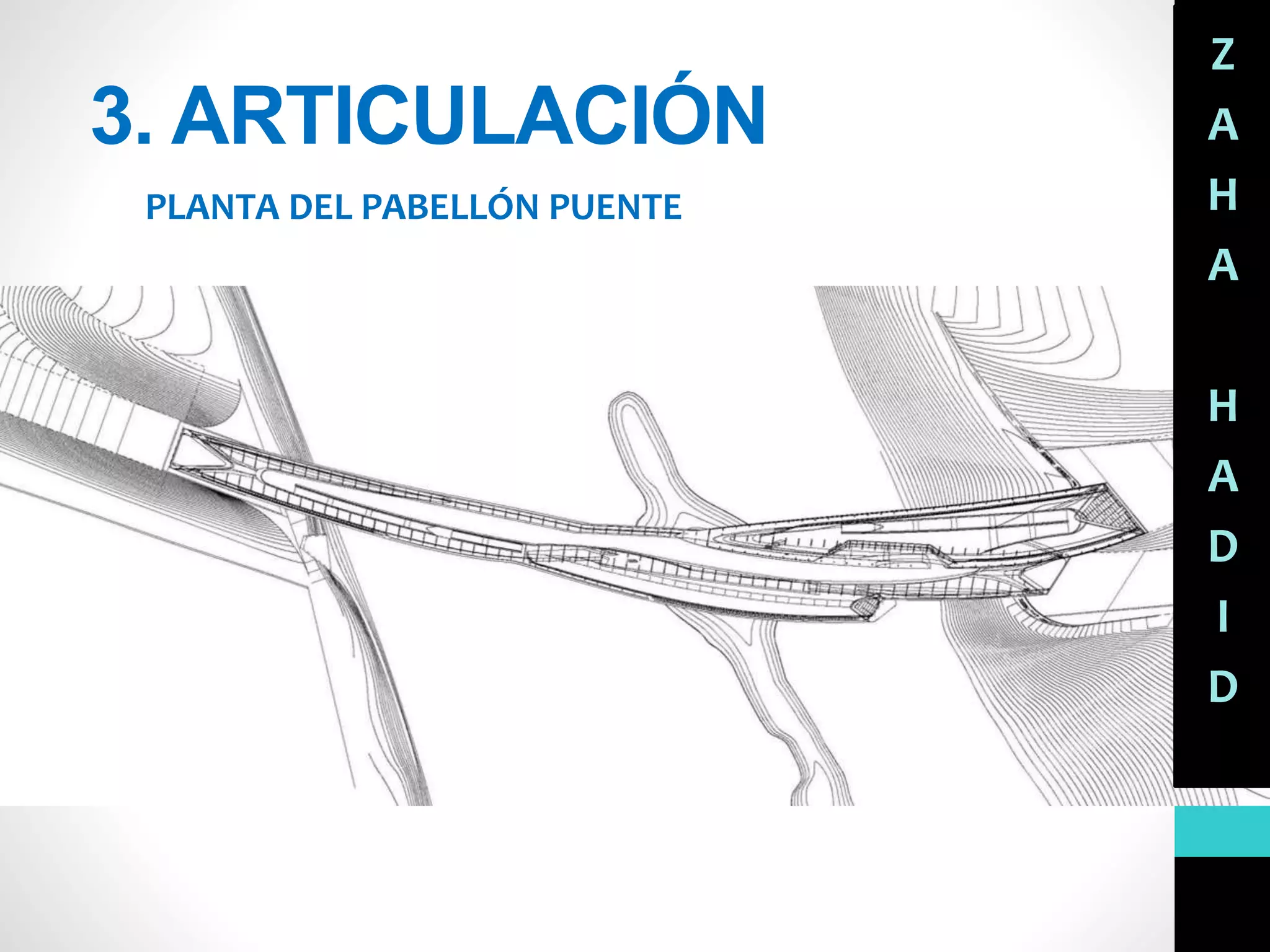

23. 3. ARTICULACIÓN
PLANTA DEL PABELLÓN PUENTE
Z
A
H
A
H
A
D
I
D

25. 3. ARTICULACIÓN
Z
A
H
A
H
A
D
I
D

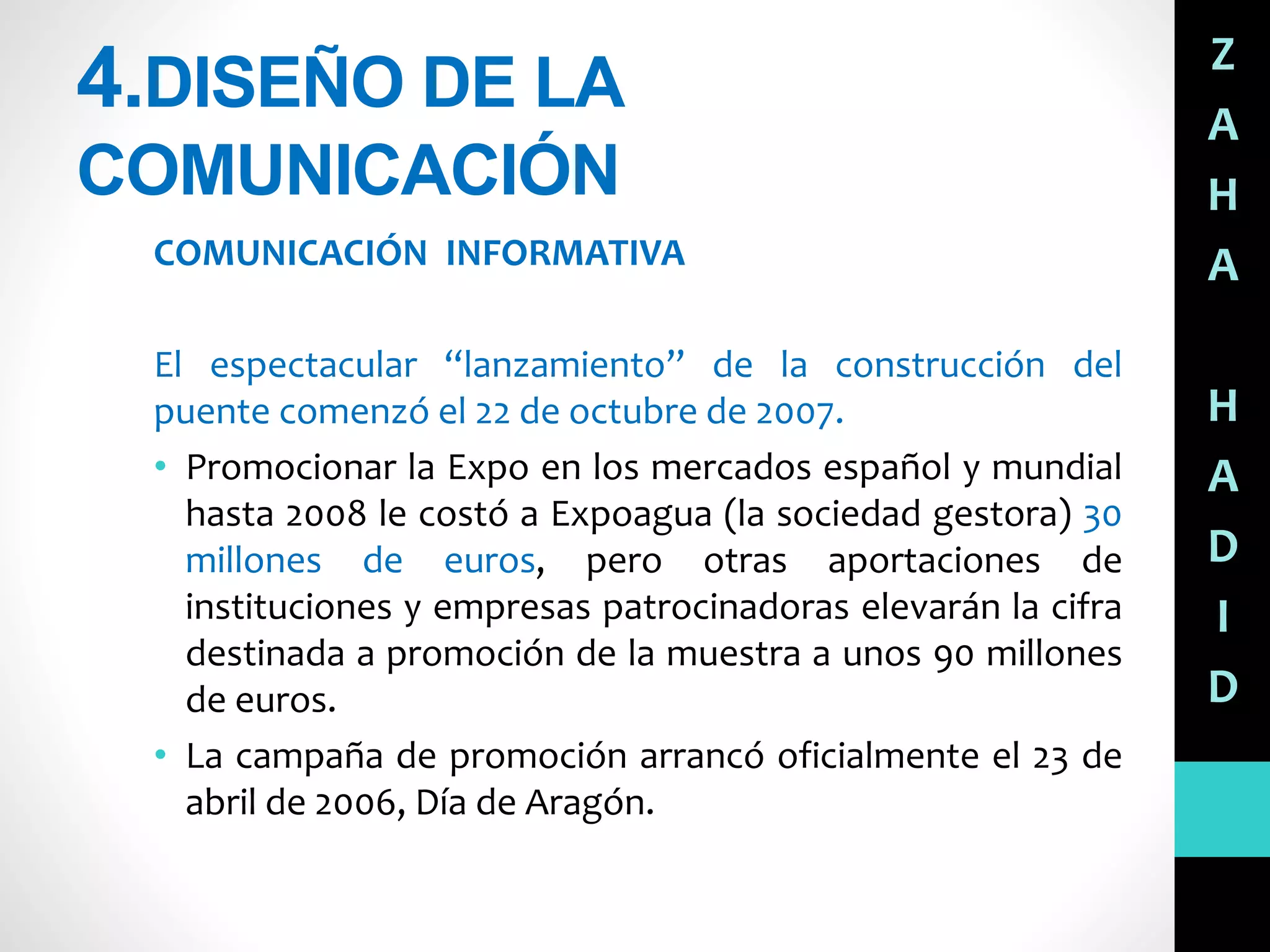

26. 4.DISEÑO DE LA
COMUNICACIÓN
COMUNICACIÓN INFORMATIVA

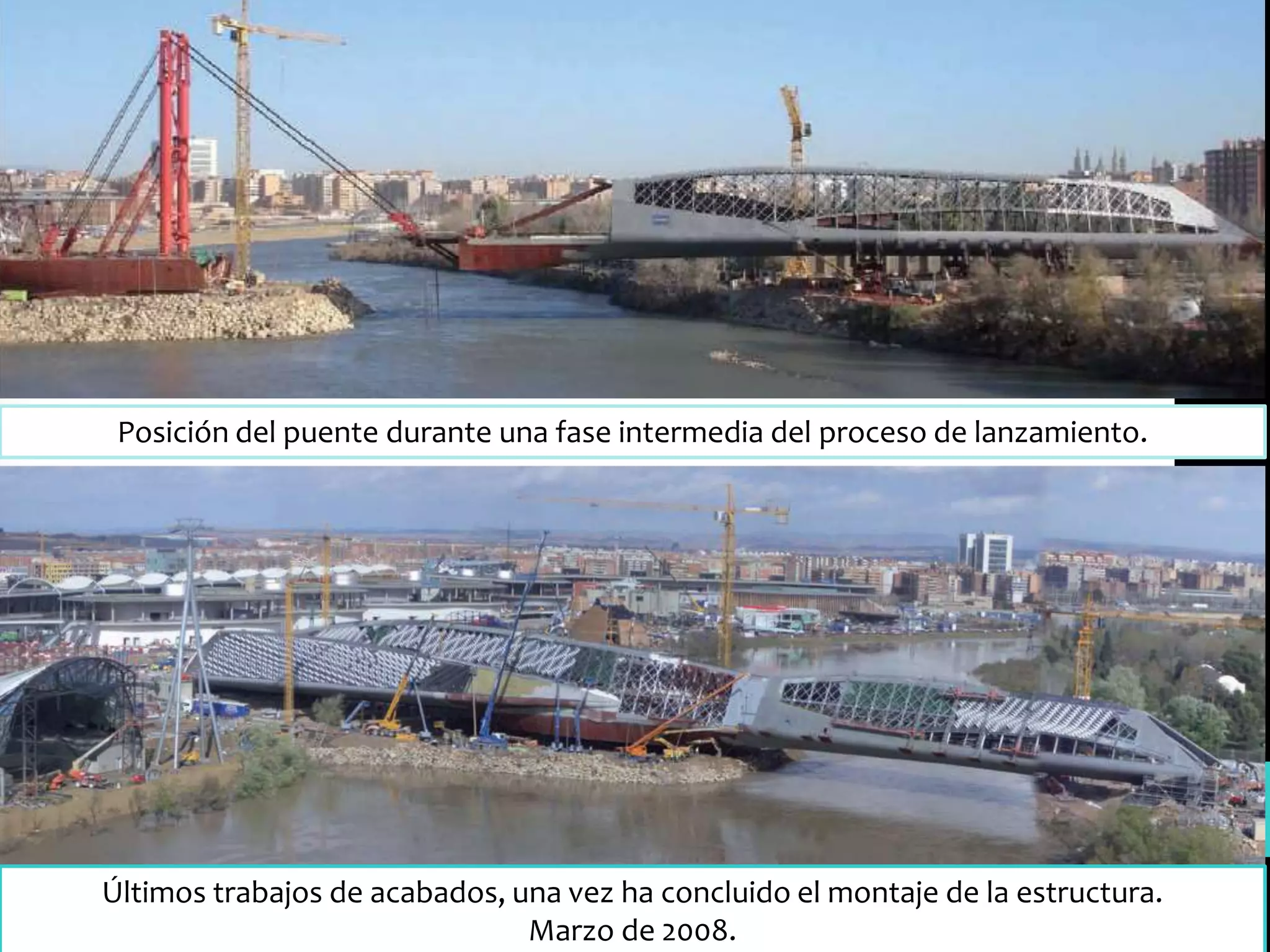

El espectacular “lanzamiento” de la construcción del
puente comenzó el 22 de octubre de 2007.
• Promocionar la Expo en los mercados español y mundial
hasta 2008 le costó a Expoagua (la sociedad gestora) 30
millones de euros, pero otras aportaciones de
instituciones y empresas patrocinadoras elevarán la cifra
destinada a promoción de la muestra a unos 90 millones
de euros.
• La campaña de promoción arrancó oficialmente el 23 de
abril de 2006, Día de Aragón.
Z
A
H
A
H
A
D
I
D

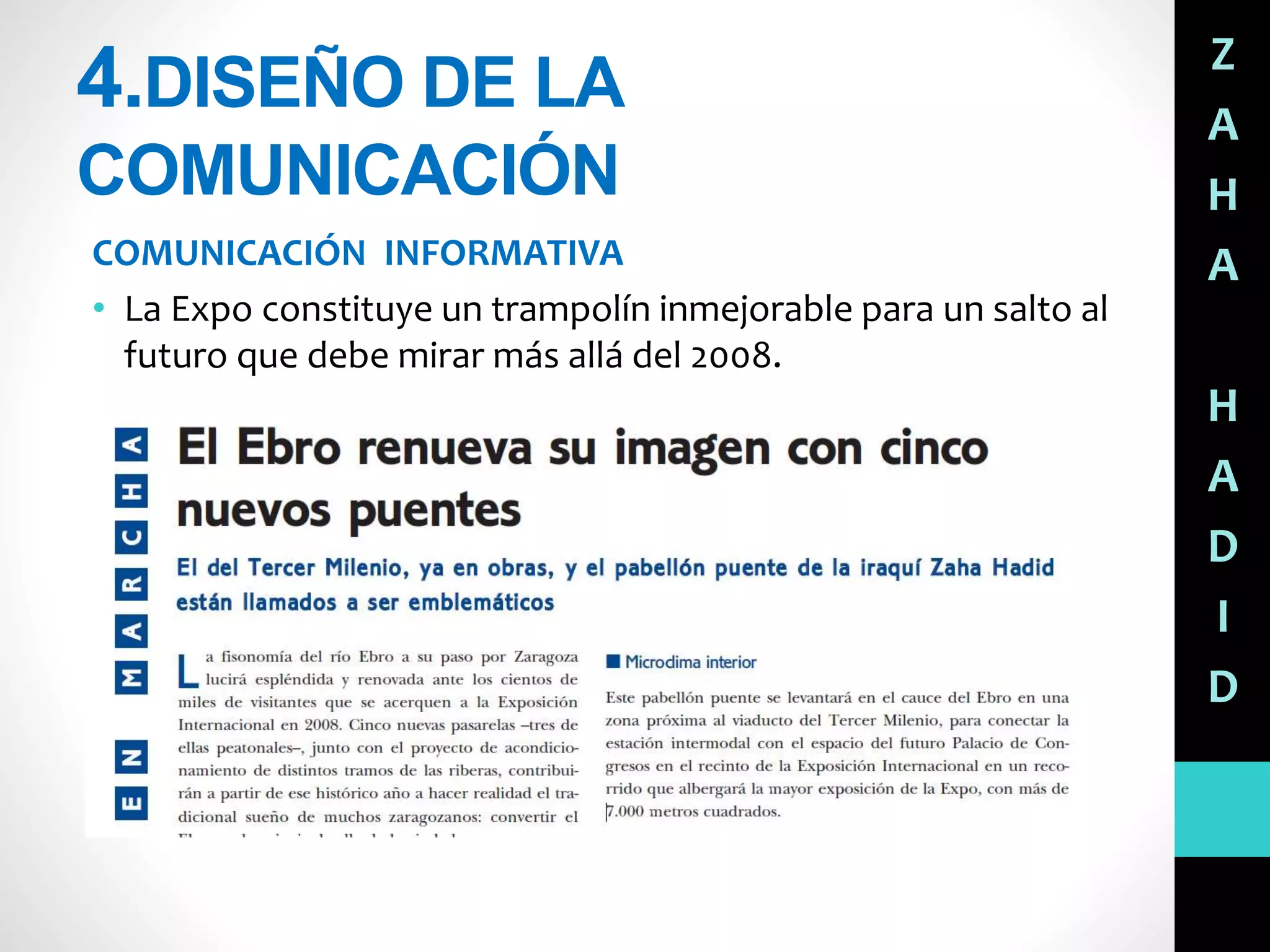

27. 4.DISEÑO DE LA
COMUNICACIÓN
COMUNICACIÓN INFORMATIVA
• La Expo constituye un trampolín inmejorable para un salto al
futuro que debe mirar más allá del 2008.
Z
A
H
A
H
A
D
I
D

28. 4.DISEÑO DE LA
COMUNICACIÓNCOMUNICACIÓN EXPRESIVA
Su planta tiene forma de gladiolo, está cubierto en su
totalidad y aloja salas de exposición sobre la gestión
sostenible del agua.
Z
A
H
A
H
A
D
I
D

29. COMUNICACIÓN EJECUTIVA
4.DISEÑO DE LA
COMUNICACIÓN

32. 5. PROCESO
CONSTRUCTIVO
• Para su recubrimiento se utilizó, Fibre-C o “piel de
concreto”, es un panel de hormigón reforzado con fibras de
vidrio (sólido, moldeable, duradero, y ligero de paredes
delgadas, resistentes al fuego )
• Las losas de concreto delgadas contribuyen al nuevo
lenguaje de formas.
Z
A
H
A
H
A
D
I
D

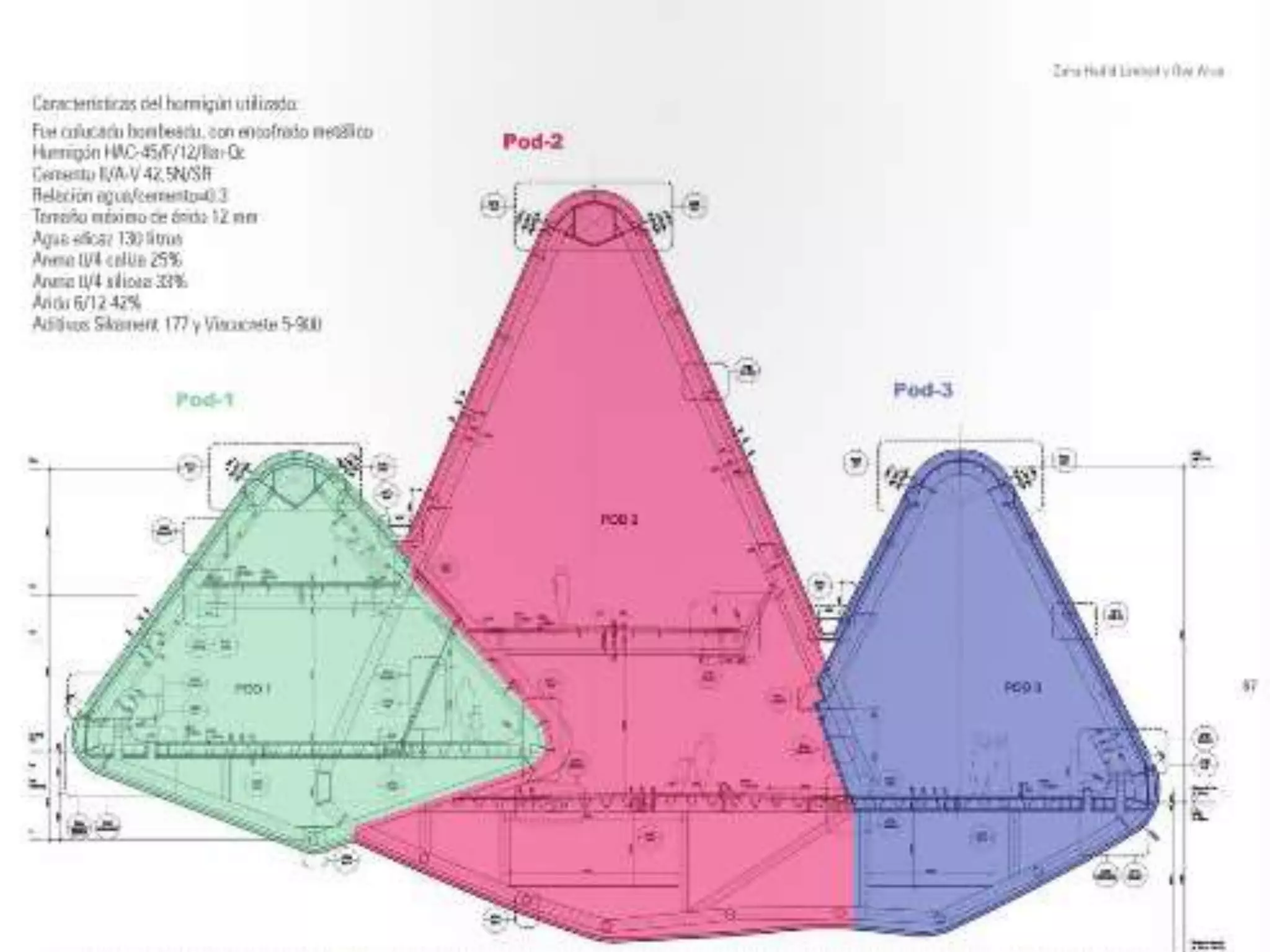

33. POD 4
POD 1
POD 2
POD 3
El Pabellón Puente se organiza según cuatro pods (vainas o cápsulas) horizontales y dos
plantas, que salvan dos vanos de 155 y 125 metros al apoyarse sobre una isla natural
intermedia.

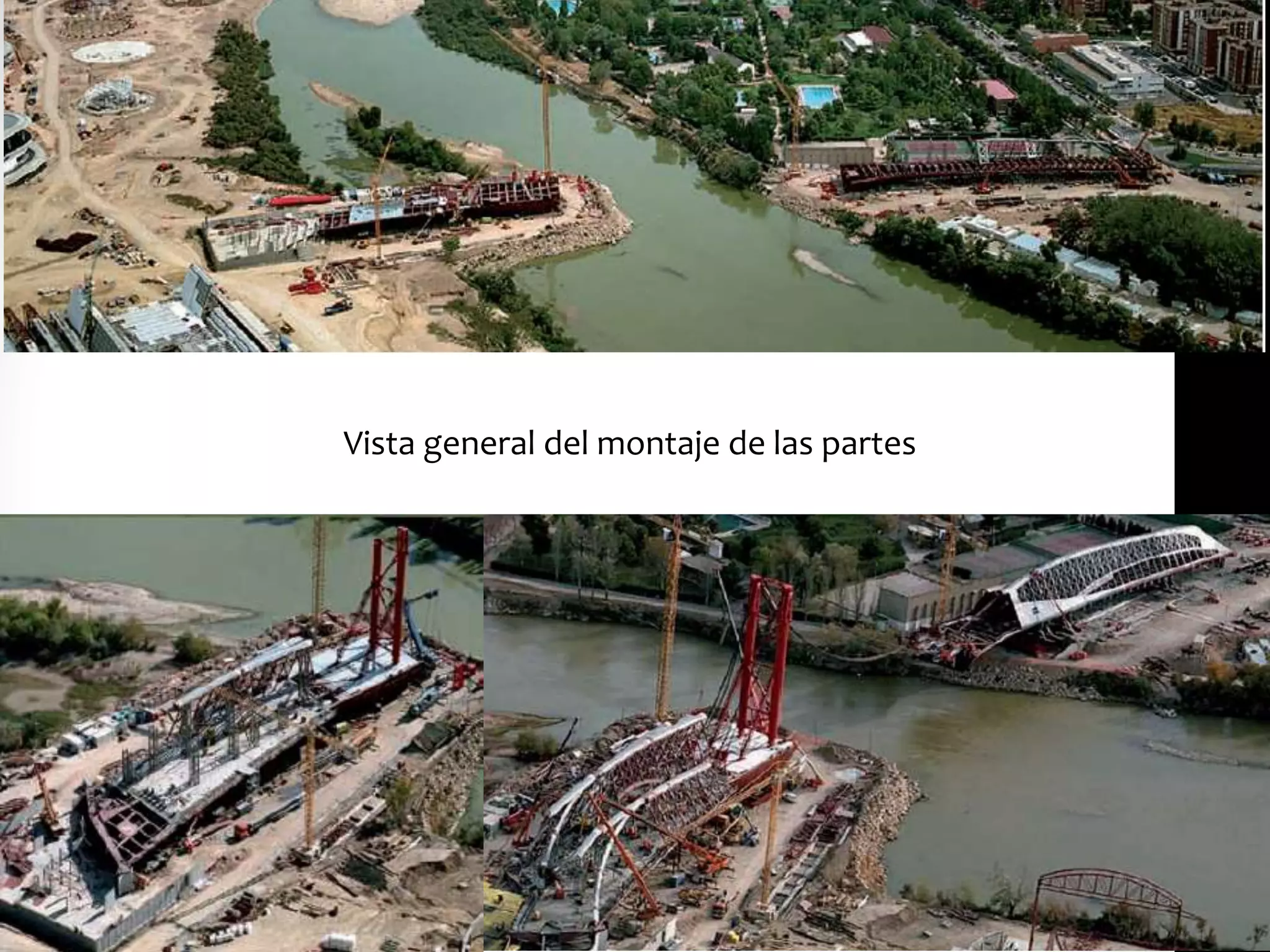

La parte norte del Pabellón
Puente, que comprende tres
vainas , pesa 3.500 toneladas .
La parte sur , con un peso de 2.200
toneladas , fue montado en la orilla sur del
río. Se empujó en trineos.

34. POD 4
POD 1
POD 2
POD 3
El pod 2 continúa el flujo peatonal del
pod 4.
El pod 1 se eleva por encima de los
anteriores y está formado por dos
niveles de exposición comunicados por
rampas.
El pod 3 alberga una zona de exposiciones
con vistas a la Expo y el Ebro pero no llega
hasta la orilla ni apoya en ella.

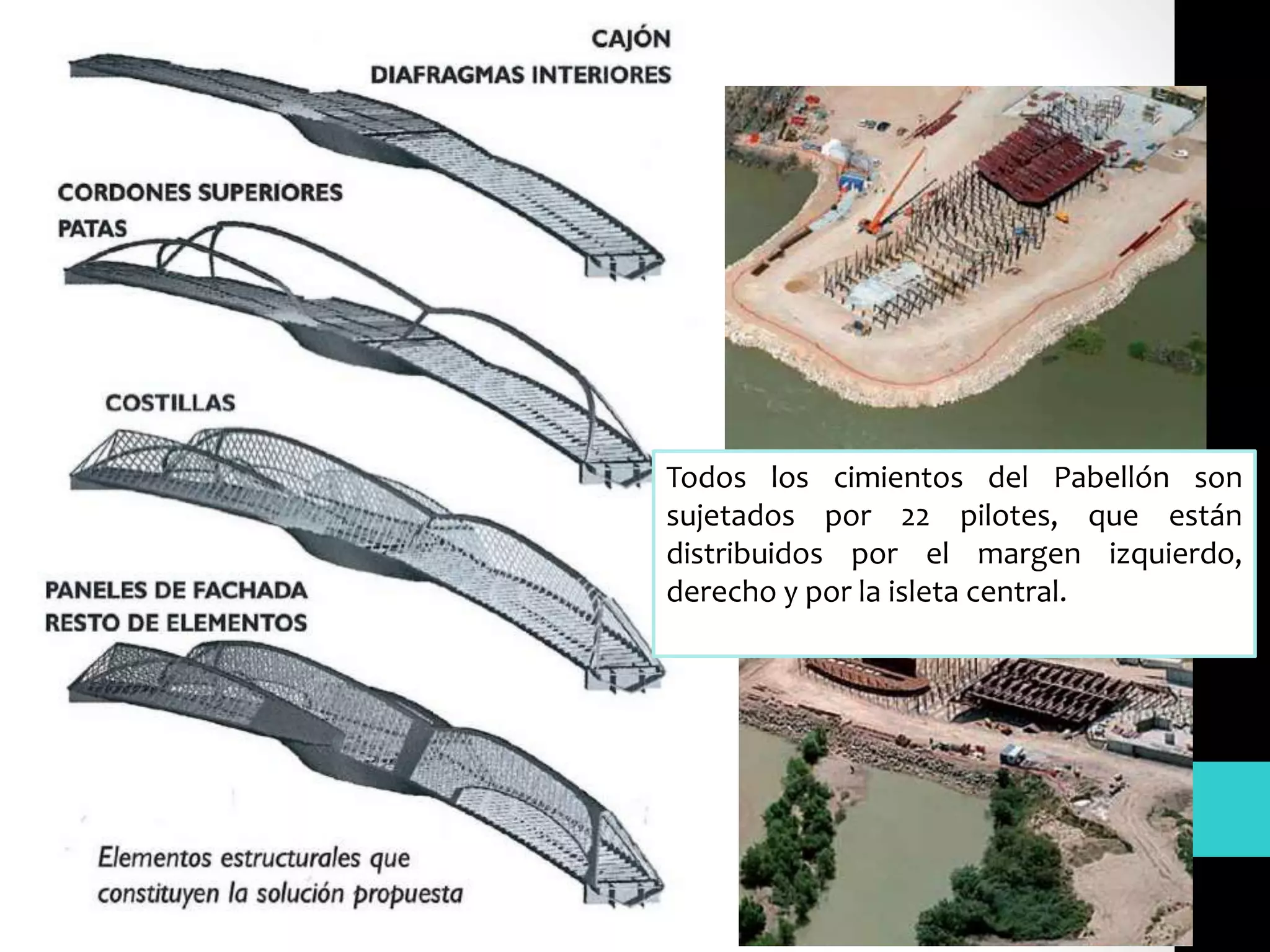

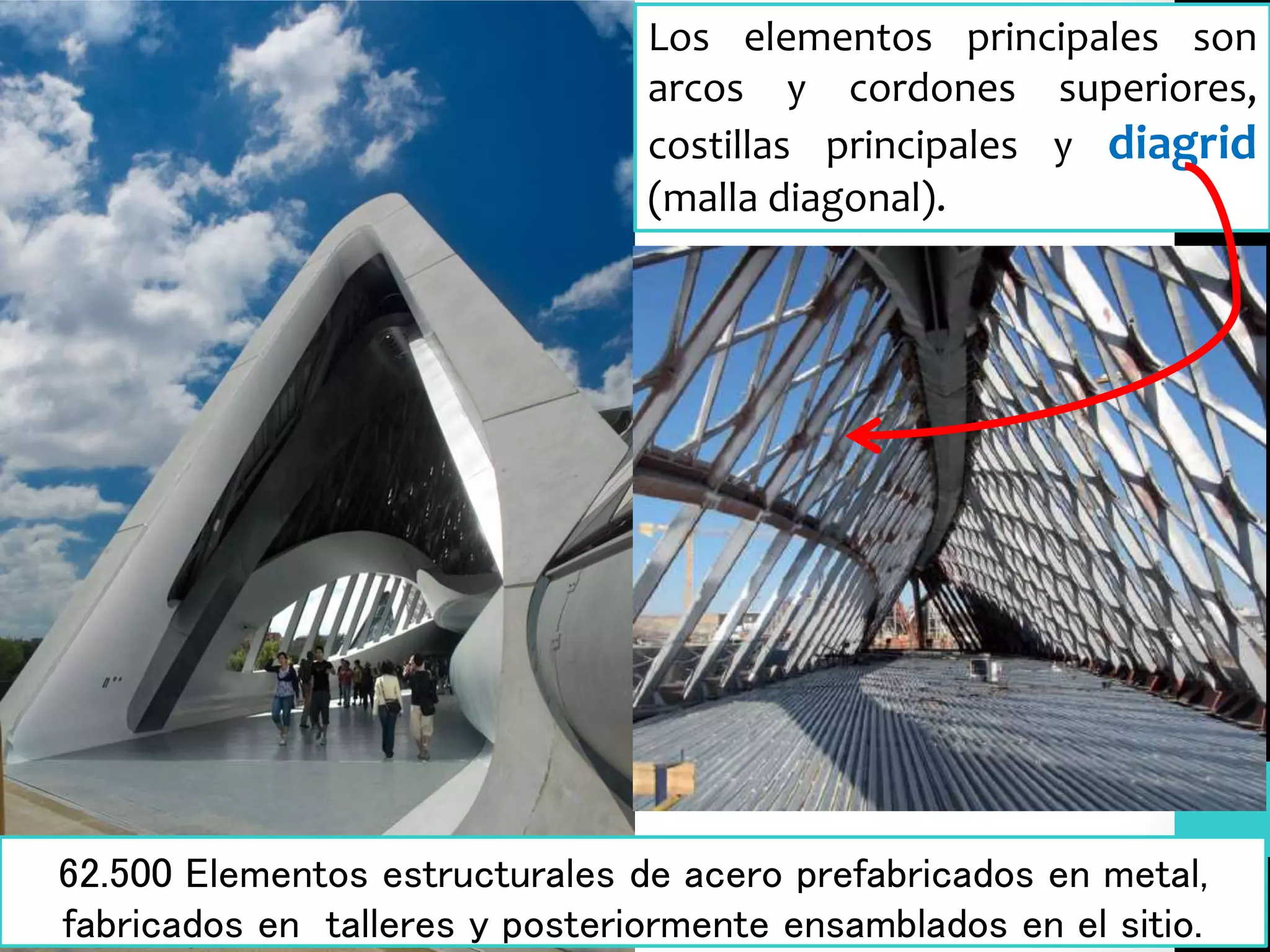

35. 62.500 Elementos estructurales de acero prefabricados en metal,
fabricados en talleres y posteriormente ensamblados en el sitio.
Los elementos principales son
arcos y cordones superiores,
costillas principales y diagrid
(malla diagonal).

37. Todos los cimientos del Pabellón son
sujetados por 22 pilotes, que están
distribuidos por el margen izquierdo,
derecho y por la isleta central.

38. Cuenta con dos apoyos secundarios en ambas orillas y uno principal apoyado en
una isla natural en el cauce del río, junto con la inestabilidad de los suelos
fluviales de Zaragoza, construir unos cimientos que han pulverizado cualquier
récord de profundidad por pilotaje en España (70 metros).
La cubierta, se construyó con cristal de
plástico, en forma de escamas. Tiene un
microclima natural interior para evitar las
molestias del sol.

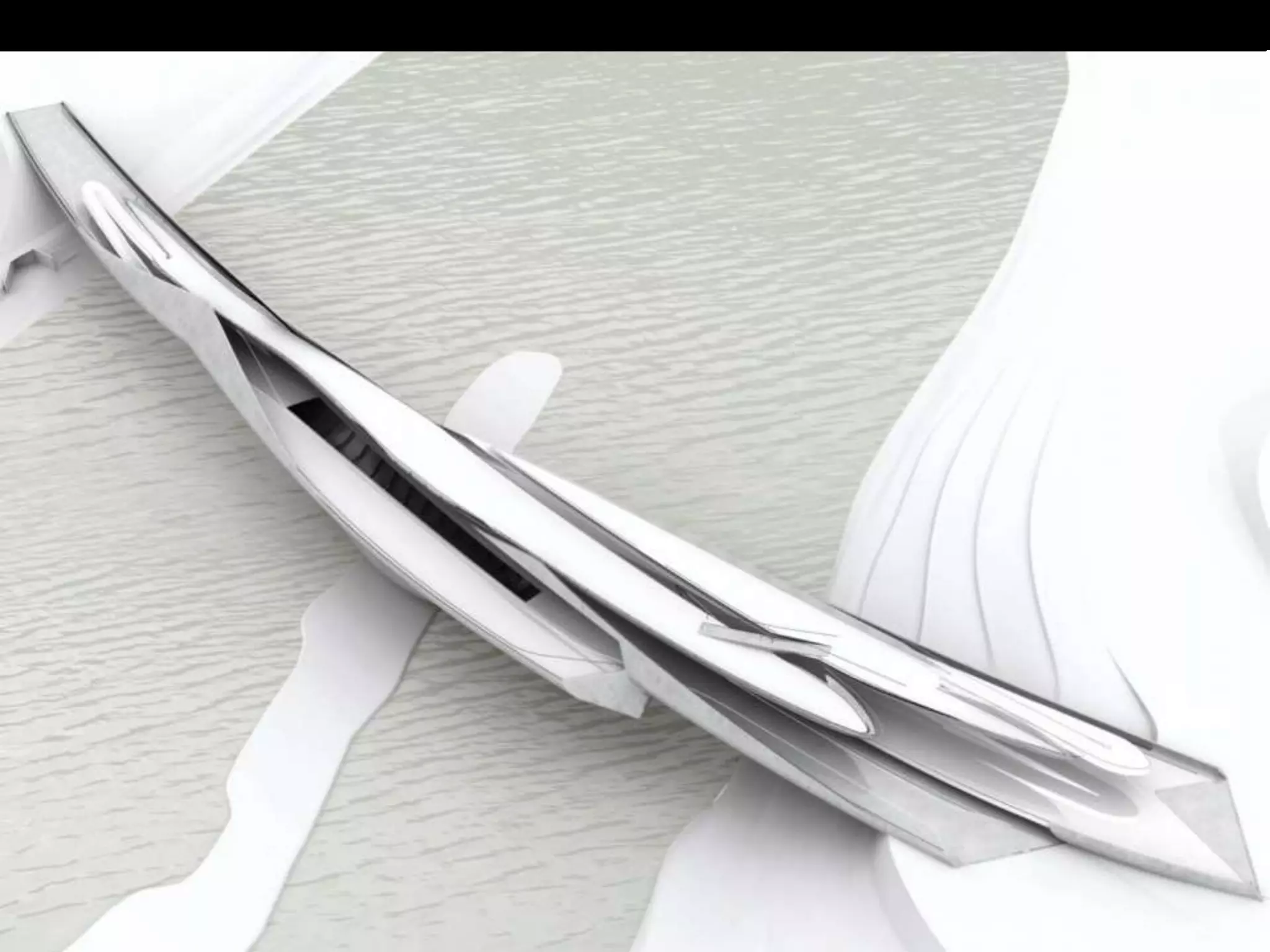

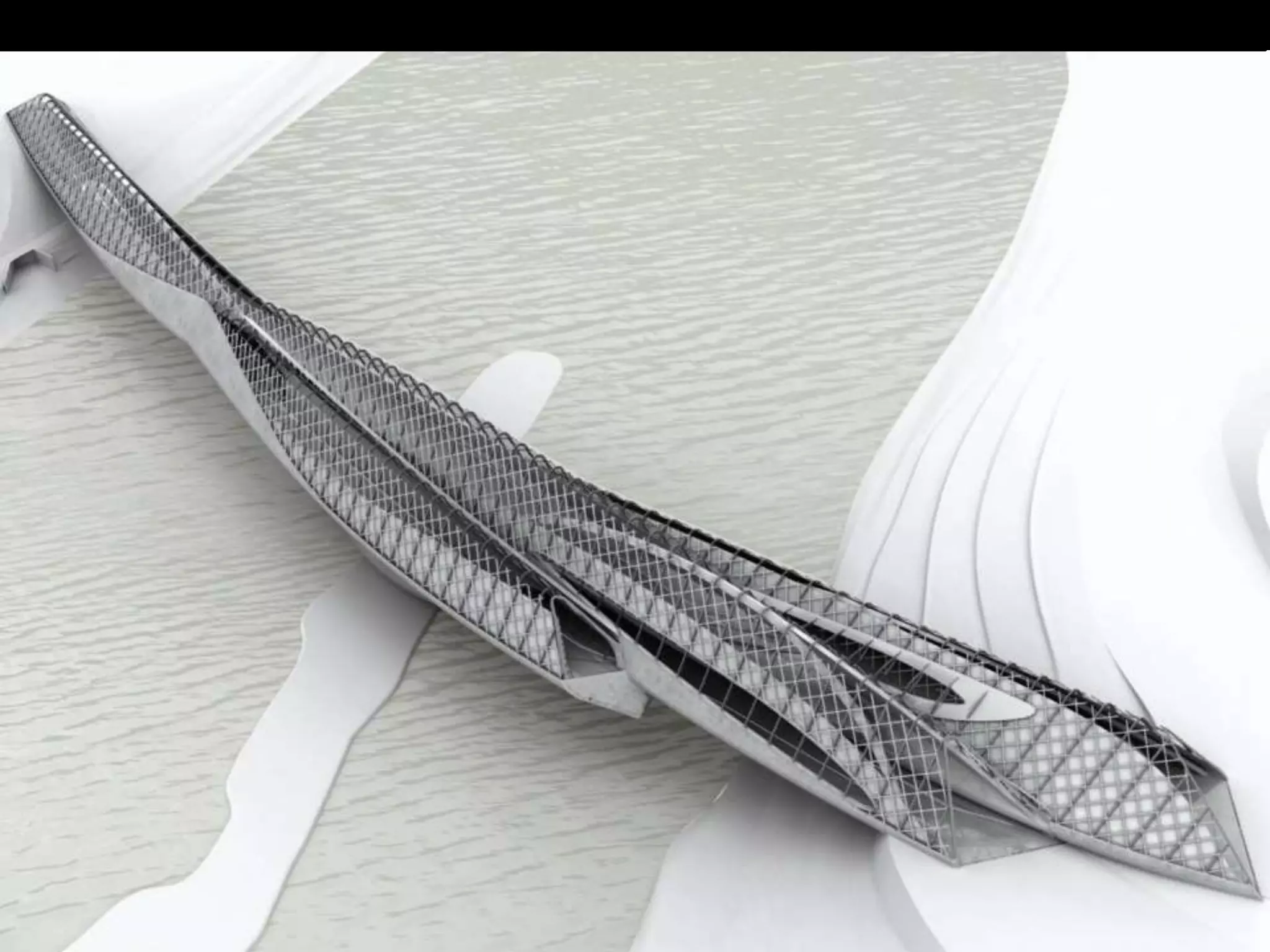

39. Vista general del montaje de las partes

40. Muñones de apoyo del puente, en distintas secciones y los patines de empuje.

41. Posición del puente durante una fase intermedia del proceso de lanzamiento.
Últimos trabajos de acabados, una vez ha concluido el montaje de la estructura.
Marzo de 2008.

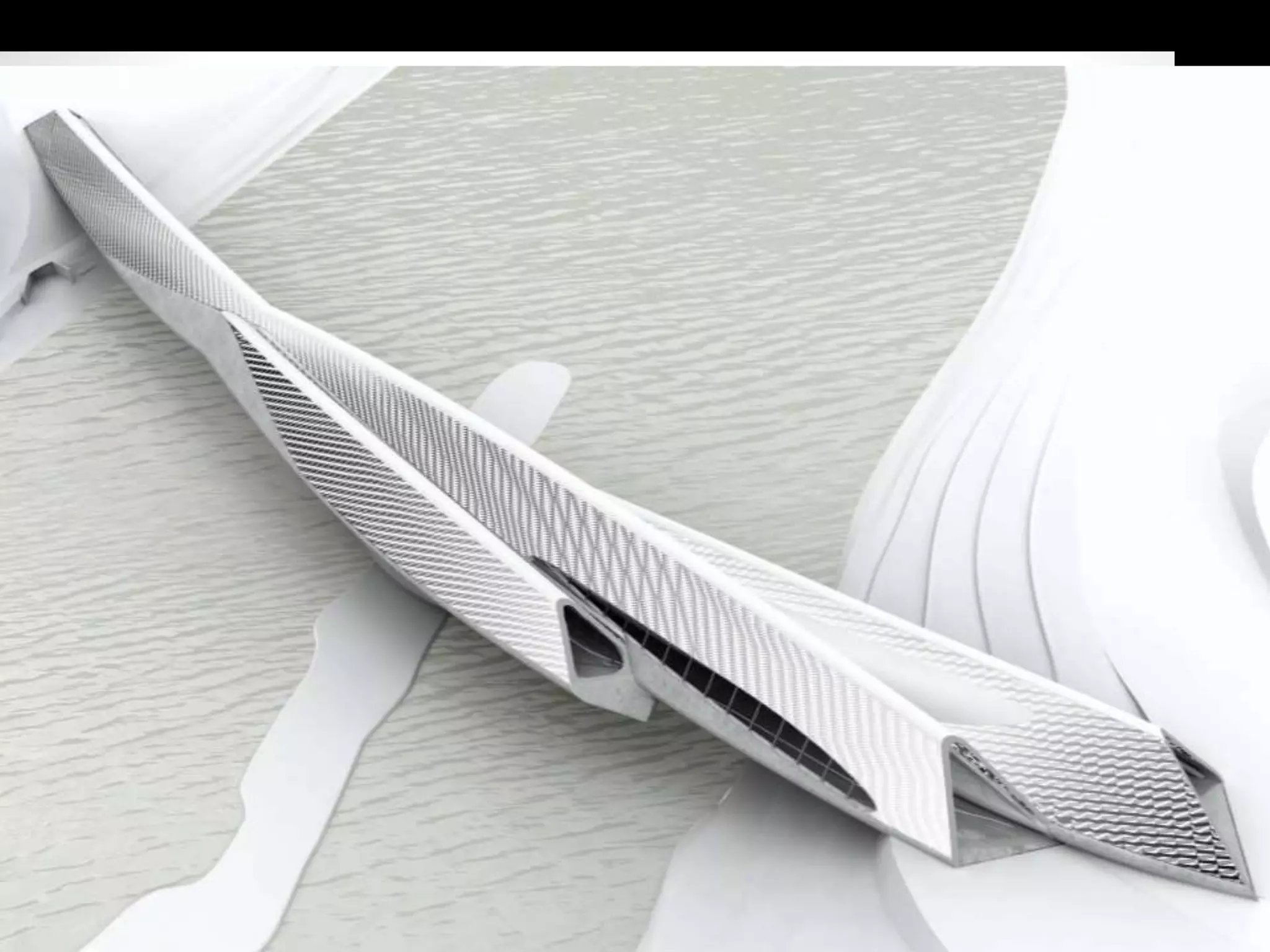

42. Montaje de la
piel de
fachada.

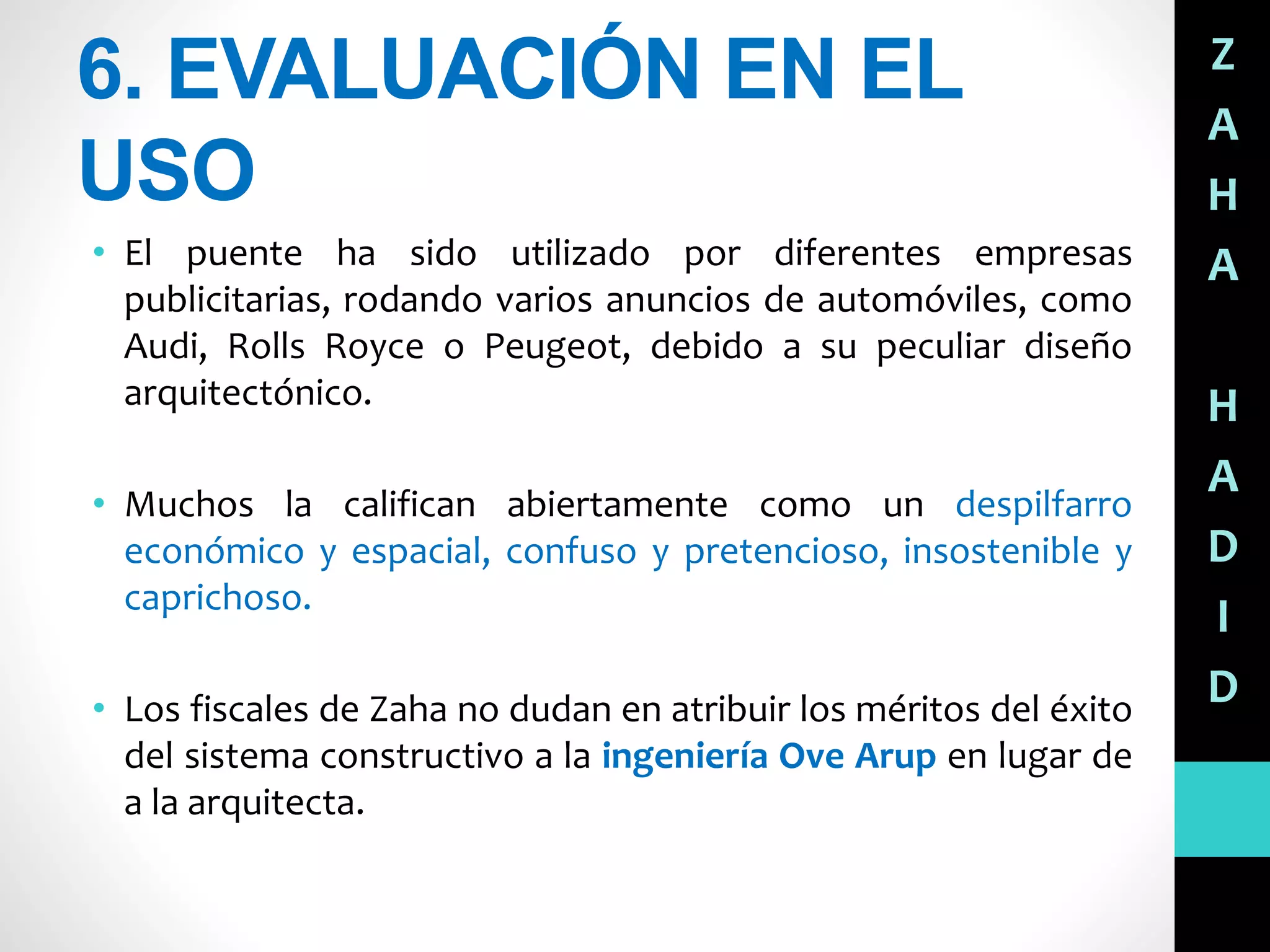

44. 6. EVALUACIÓN EN EL
USO
• El puente ha sido utilizado por diferentes empresas
publicitarias, rodando varios anuncios de automóviles, como
Audi, Rolls Royce o Peugeot, debido a su peculiar diseño
arquitectónico.
• Muchos la califican abiertamente como un despilfarro
económico y espacial, confuso y pretencioso, insostenible y
caprichoso.
• Los fiscales de Zaha no dudan en atribuir los méritos del éxito
del sistema constructivo a la ingeniería Ove Arup en lugar de
a la arquitecta.
Z
A
H
A
H
A
D
I
D

45. 6. EVALUACIÓN EN EL USO
El Pabellón Puente desde 2012 abrió como museo para las
nuevas tecnologías.
• Ibercaja se encargará de la gestión durante quince años con
una inversión de 1,5 millones de euros al año. Esta
infraestructura emblema de la Expo será transitable otra
vez.
• En el interior se desarrollarán talleres y actividades.
Z
A
H
A
H
A
D
I
D

56. Gracias…
“Si hay 360 grados, no hay
razón para restringirme a
uno solo”.
