La perspectiva isométrica representa un objeto tridimensional en dos dimensiones formando ángulos de 120° entre los ejes. Una proyección isométrica es un método gráfico donde los tres ejes principales forman ángulos de 120° y las dimensiones se miden a la misma escala, permitiendo representar un objeto 3D en 2D de manera escalable.

2. Perspectiva isométrica
La perspectiva isométrica es una técnica de representación gráfica de
un objeto tridimensional en dos dimensiones, donde los tres ejes
coordenados ortogonales al proyectarse forman ángulos iguales de
120º cada uno sobre el plano. Las dimensiones de los cuerpos paralelas
a los ejes se representan a una misma escala.

3. Proyección isométrica
Una proyección isométrica es un método gráfico de representación, más
específicamente una axonométrica1 cilíndrica2ortogonal.3 Constituye una
representación visual de un objeto tridimensional en dos dimensiones, en la
que los tres ejes ortogonales principales, al proyectarse, forman ángulos de
120º, y las dimensiones paralelas a dichos ejes se miden en una misma
escala.
El término isométrico proviene del idioma griego: "igual medida", ya que la
escala de medición es la misma en los tres ejes principales (x, y, z).
La isometría es una de las formas de proyección utilizadas en dibujo técnico
que tiene la ventaja de permitir la representación a escala, y la desventaja de
no reflejar la disminución aparente de tamaño -proporcional a la distancia-
que percibe el ojo humano.

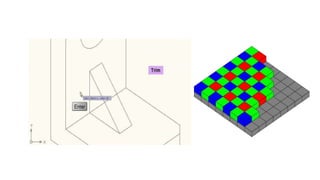

5. Tipos de vistas
Vistas preestablecidas
AutoCAD presenta una serie de vistas preestablecidas a las cuales
poder acceder sin más que hacer clic sobre su botón en la barra de
herramientas Vista o bien seleccionando la opción adecuada en el
menú Ver/Pto. Vista 3D.

6. Las podemos dividir en dos grupos:
Puntos de vista isométricos: muestran vistas 3D del dibujo.
Vistas estándar: corresponden a las vistas ortogonales que muestran una imagen del dibujo
en dos dimensiones (plantas, alzados y perfiles).
Puntos de vista isométricos
Son cuatro los puntos de vista isométricos que se pueden establecer:
Isométrico suroeste: visualiza el dibujo a 225º desde el eje X y a 35.3º respecto al plano XY.
Isométrico sureste: visualiza el dibujo a 315º desde el eje X y a 35.3º respecto al plano XY.
Isométrico nordeste: visualiza el dibujo a 45º desde el eje X y a 35.3º respecto al plano XY.
Isométrico noroeste: visualiza el dibujo a 135º desde el eje X y a 35.3º respecto al plano XY.
Los botones correspondientes a los mismos en la barra de herramientas Vista son los que
muestra la siguiente imagen, de izquierda a derecha: Isométrico suroeste, sureste,
nordeste y noroeste.

7. Aunque la forma de establecer cualquiera de
estos puntos de vista es rápida y cómodo, hay
que tener en cuenta que no son los puntos
de vista más aconsejables a la hora de dibujar
o modificar objetos.
Para comprender gráficamente a que punto
de vista corresponde cada uno de ellos se va
a partir del dibujo de un camión en 3D, la
siguiente imagen muestra la vista en planta
del mismo, la dirección X coincide con el
frontal del camión y la dirección Y con el
lateral.

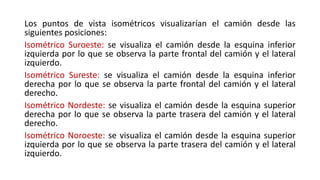

8. Los puntos de vista isométricos visualizarían el camión desde las
siguientes posiciones:
Isométrico Suroeste: se visualiza el camión desde la esquina inferior
izquierda por lo que se observa la parte frontal del camión y el lateral
izquierdo.
Isométrico Sureste: se visualiza el camión desde la esquina inferior
derecha por lo que se observa la parte frontal del camión y el lateral
derecho.
Isométrico Nordeste: se visualiza el camión desde la esquina superior
derecha por lo que se observa la parte trasera del camión y el lateral
derecho.
Isométrico Noroeste: se visualiza el camión desde la esquina superior
izquierda por lo que se observa la parte trasera del camión y el lateral
izquierdo.

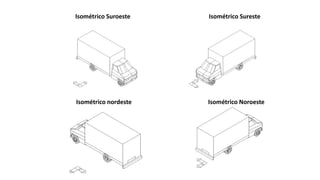

9. Isométrico Suroeste Isométrico Sureste
Isométrico nordeste Isométrico Noroeste

10. Vistas estándar
Son vistas que muestran una imagen del dibujo en dos dimensiones, únicamente muestran
dos de las tres posibles medidas del objeto: anchura, longitud o altura.
Teniendo en cuenta el sistema de coordenadas universal las seis vistas estándar que se
presentan son las que se indican a continuación:
Superior: vista perpendicular al plano XY que observa la parte superior de los objetos.
Inferior: vista perpendicular al plano XY que observa la parte inferior de los objetos.
Izquierda: vista perpendicular al plano YZ que observa los objetos en sentido positivo de X.
Derecha: vista perpendicular al plano YZ que observa los objetos en sentido negativo de X.
Frontal: vista perpendicular al plano ZX que observa los objetos en sentido positivo de Y.
Posterior: vista perpendicular al plano ZX que observa los objetos en sentido negativo de Y.
Los botones correspondientes a las mismas en la barra de herramientas Vista son los que
muestra la siguiente imagen, de izquierda a derecha: Superior, Inferior, Izquierda, Derecha,
Frontal y Posterior.

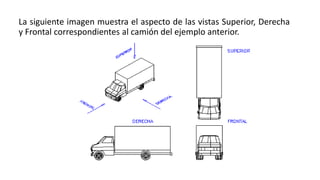

11. La siguiente imagen muestra el aspecto de las vistas Superior, Derecha
y Frontal correspondientes al camión del ejemplo anterior.

12. Importante: Observar como al establecer cualquier punto de vista
estándar el sistema de coordenadas siempre muestra el eje X en la
dirección horizontal e Y en la vertical. Por defecto, el sistema de
coordenadas modifica su posición de forma automática al establecer
cualquier vista estándar, lo que no ocurre en el caso de los puntos de
vista isométricos ni al establecer cualquier otro punto de vista. Este
aspecto se muestra con detalle en el punto siguiente.

13. Resumen
Perspectivas Isométricas
La perspectiva isométrica tiene la ventaja de permitir la representación a escala,
pero sin reflejar la disminución aparente que produce la distancia entre el ojo
humano y el objeto.
Los ejes de las X y de las Y se sitúan a 30º de la línea horizontal, pues son los que
corresponden al plano horizontal. El eje Z se sitúa perpendicular la línea del
horizonte, formando ángulos de 60º.
Proyección Isométrica
Una proyección isométrica es un método gráfico de representación, más
específicamente una axonometría cilíndrica ortogonal. Constituye una
representación visual de un objeto tridimensional en dos dimensiones, en la que
los tres ejes ortogonales principales, al proyectarse, forman ángulos de 120º, y las
dimensiones paralelas a dichos ejes se miden en una misma escala.

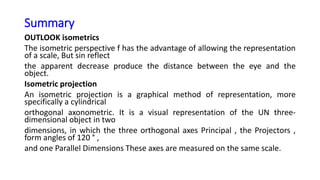

14. Summary
OUTLOOK isometrics
The isometric perspective f has the advantage of allowing the representation
of a scale, But sin reflect
the apparent decrease produce the distance between the eye and the
object.
Isometric projection
An isometric projection is a graphical method of representation, more
specifically a cylindrical
orthogonal axonometric. It is a visual representation of the UN three-
dimensional object in two
dimensions, in which the three orthogonal axes Principal , the Projectors ,
form angles of 120 ° ,
and one Parallel Dimensions These axes are measured on the same scale.

15. Recomendaciones
· Los dibujos isométricos son muy comunes en el área de dibujo, estos
suelen pedirse en un plano casi de manera obligatoria como vista
alternativa y ni que decir en la representación de tuberías y líneas. Es
por eso que aquí veremos cómo realizar un dibujo isométrico de forma
práctica para que puedas realizarlos sin ningún problema.
· Para hacer un dibujo isométrico en AutoCAD primeramente debemos
configurar el programa para que puedan dibujar.
· Para lograr que el dibujo sea en AutoCAD, se recomienda dibujar
todo y luego recortar las áreas que no son visibles a la perspectiva
isométrica.

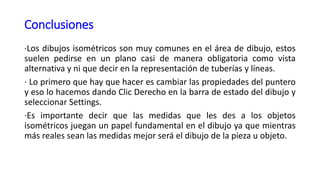

16. Conclusiones
·Los dibujos isométricos son muy comunes en el área de dibujo, estos
suelen pedirse en un plano casi de manera obligatoria como vista
alternativa y ni que decir en la representación de tuberías y líneas.
· Lo primero que hay que hacer es cambiar las propiedades del puntero
y eso lo hacemos dando Clic Derecho en la barra de estado del dibujo y
seleccionar Settings.
·Es importante decir que las medidas que les des a los objetos
isométricos juegan un papel fundamental en el dibujo ya que mientras
más reales sean las medidas mejor será el dibujo de la pieza u objeto.

17. Apreciación del Equipo
Según el trabajo concluido de dibujos isométricos se notó muchas
cosas más por aprender y sigue sorprendiendo la cantidad de cosas que
uno puede apreciar la cual es muy interesante para poder utilizar en
nuestro futuro.

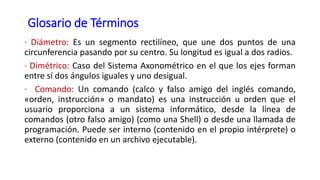

18. Glosario de Términos
· Diámetro: Es un segmento rectilíneo, que une dos puntos de una
circunferencia pasando por su centro. Su longitud es igual a dos radios.
· Dimétrico: Caso del Sistema Axonométrico en el que los ejes forman
entre sí dos ángulos iguales y uno desigual.
· Comando: Un comando (calco y falso amigo del inglés comando,
«orden, instrucción» o mandato) es una instrucción u orden que el
usuario proporciona a un sistema informático, desde la línea de
comandos (otro falso amigo) (como una Shell) o desde una llamada de
programación. Puede ser interno (contenido en el propio intérprete) o
externo (contenido en un archivo ejecutable).
