1. INSTALACIÓN FRIGORÍFICA COMERCIAL MÉTODOS DE DETECCION DE FUGAS

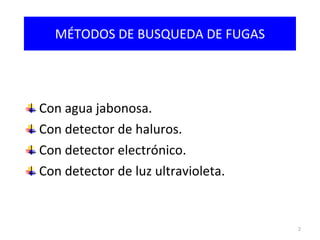

2. MÉTODOS DE BUSQUEDA DE FUGAS Con agua jabonosa. Con detector de haluros. Con detector electrónico. Con detector de luz ultravioleta.

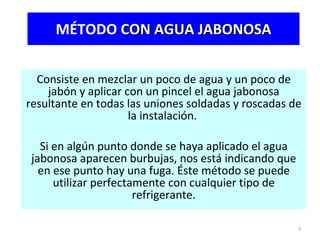

3. MÉTODO CON AGUA JABONOSA Consiste en mezclar un poco de agua y un poco de jabón y aplicar con un pincel el agua jabonosa resultante en todas las uniones soldadas y roscadas de la instalación. Si en algún punto donde se haya aplicado el agua jabonosa aparecen burbujas, nos está indicando que en ese punto hay una fuga. Éste método se puede utilizar perfectamente con cualquier tipo de refrigerante.

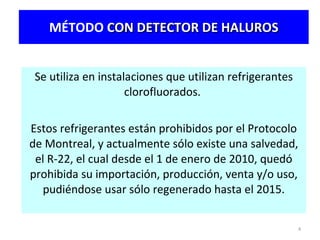

4. MÉTODO CON DETECTOR DE HALUROS Se utiliza en instalaciones que utilizan refrigerantes clorofluorados. Estos refrigerantes están prohibidos por el Protocolo de Montreal, y actualmente sólo existe una salvedad, el R-22, el cual desde el 1 de enero de 2010, quedó prohibida su importación, producción, venta y/o uso, pudiéndose usar sólo regenerado hasta el 2015.

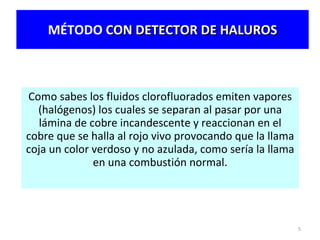

5. MÉTODO CON DETECTOR DE HALUROS Como sabes los fluidos clorofluorados emiten vapores (halógenos) los cuales se separan al pasar por una lámina de cobre incandescente y reaccionan en el cobre que se halla al rojo vivo provocando que la llama coja un color verdoso y no azulada, como sería la llama en una combustión normal.

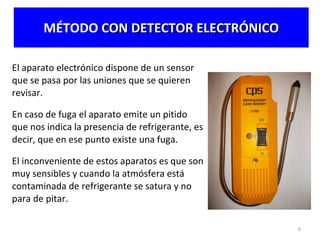

6. MÉTODO CON DETECTOR ELECTRÓNICO El aparato electrónico dispone de un sensor que se pasa por las uniones que se quieren revisar. En caso de fuga el aparato emite un pitido que nos indica la presencia de refrigerante, es decir, que en ese punto existe una fuga. El inconveniente de estos aparatos es que son muy sensibles y cuando la atmósfera está contaminada de refrigerante se satura y no para de pitar.

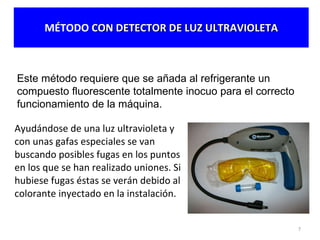

7. MÉTODO CON DETECTOR DE LUZ ULTRAVIOLETA Ayudándose de una luz ultravioleta y con unas gafas especiales se van buscando posibles fugas en los puntos en los que se han realizado uniones. Si hubiese fugas éstas se verán debido al colorante inyectado en la instalación. Este método requiere que se añada al refrigerante un compuesto fluorescente totalmente inocuo para el correcto funcionamiento de la máquina.

8. MÉTODOS DE DETECCION DE FUGAS FIN
