1. ESCUELA SUPERIOR POLITÉCNICA DE
CHIMBORAZO
FACULTAD DE INFORMÁTICA Y ELECTRÓNICA
ESCUELA DE INGENIERÍA EN ELECTRÓNICA
TELECOMUNICACIONES Y REDES
TEMA: DISEÑO DE SISTEMAS
CONTROLADORES SECUENCIALES.
APROBADO

2. TEMA: Diseño de sistemas digitales con contadores.
1.- OBJETIVOS:
General
 Diseñar e implementar sistemas controladores secuenciales.
Específicos
 Diseñar la implementación del circuito mediante el uso de un simular virtual
(PROTEUS).
 Montaje del circuito de forma física.
 Analizar los resultados obtenidos durante el desarrollo de la práctica.
2.- METODOLOGÍA
Utilizamos el tipo de metodología inductiva ya que analizamos un caso particular que es
el funcionamiento de nuestro circuito, posteriormente obtuvimos resultados que fueron
tomados para extraer conclusiones de carácter general, a partir de las diferentes
observaciones sistemáticas realizamos las debidas recomendaciones. Además,
empleamos la observación y la experimentación para lograr llegar a una generalidad de
hechos que se repiten una y otra vez
3.- EQUIPOS Y MATERIALES REQUERIDOS
1.- Protoboard
2.- Cables de timbre y UTP
3.- Pinzas
4.- Diodos LED
5.- Pulsador
6.- Cargador de celular de 5V
7.- Resistencias 330 y 220 Ω
8.- Circuito integrado 7408 (AND Familia TTL)
9.- Circuito integrado 7432 (OR Familia TTL)
10.- Circuito integrado 7404 (NOT Familia TTL)
11.- Circuito integrado 7474 (FLIP FLOPS TIPO D)
12.- Circuito integrado 555 (clock)
13.- Circuito integrado 7486 (XOR Familia TTL)
COSTO DE LA IMPLEMENTACIÓN: $ 17.50
TIEMPO DE IMPLEMENTACIÓN HASTASU FINALIZACION: 3 Horas en 1 día

3. 5.- MARCO TEÓRICO
Tecnología TTL
Las compuertas o tecnología TTL (Transistor Transistor Logic) de Texas Instruments más
conocida como SN74XXX, posee diversas características entre las cuales las más
relevantes son las siguientes:
 El voltaje de alimentación característica se halla comprendida entre los 4.75V y
los 5.25V. [1]
 La velocidad que los dispositivos TTLS (Long Scale) tienen para su transmisión
entre los estados lógicos es bueno llegando a ser de 250Mhz.
 Gran consumo de potencia[1]
 TTL: diseñada para una alta velocidad.
 En la Tecnología TTL la disipación de potencia en función de la frecuencia es
constante. [1]
 Debido al corto rango alimentación, los niveles lógicos vienen definidos por el
rango de tensión voltaje comprendida entre 0.2V y 0.8V para el estado L (Low,
bajo, 0) y los 2.4V y Vcc para el estado H (Higth, alto, 1). [2]
 Tratando de mejorar sus condiciones en carga y velocidad han aparecido
diferentes versiones de TTL como FAST, SL, S, etc. y últimamente los TTL: HC,
HCT y HCTLS. [2]
 Debido a su alto consumo su cargabilidad en Fan Out es de 10 elementos o
compuertas. [2]
Descripción y Símbolo del flip flop tipo D
Para comprender bien este tutorial se recomienda primero los siguientes artículos: Circuitos
combinacionales, Circuitos secuenciales y el Flip-flop o Biestable RS
Nota: La diferencia entre el flip-flop D y el biestable D es que el flip-flop copia la entrada D a
la salida Q en el flanco del pulso de reloj, el biestable lo hace por nivel.
El flip-flop tipo D es un elemento de memoria que puede almacenar información en forma de
un “1″ o “0″ lógicos. Este flip-flop tiene una entrada D y dos salidas Q y Q. También tiene una
entrada de reloj, que en este caso, nos indica que es un FF disparado por el borde o flanco

4. descendente (ver el triángulo y la pequeña esfera en la entrada en los diagramas inferiores).
Si el flip flop se disparara por el borde ascendente sólo aparecería el triángulo (no hay la
pequeña esfera).
El flip-flop tipo D adicionalmente tiene dos entradas asincrónicas que permiten poner a la
salida Q del flip-flop, una salida deseada sin importar la entrada D y el estado del reloj. Estas
entradas son:
 PRESET (poner) y
 CLEAR (Borrar).
Es importante notar que estas son entradas activas en nivel bajo (ver la bolita o burbuja en la
entrada). Ser activo en nivel bajo significa que:
 Para poner un “1″ en la salida Q se debe poner un “0″ en la entrada PRESET
 Para poner un “0″ en la salida Q se debe poner un “0″ en la entrada CLEAR
6.-PROCEDIMIENTO
1.- Realizamos el reconocimiento de los instrumentos y equipos que vamos a necesitar
para realizar la práctica respectiva.
2.- Implementamos el circuito mediante el diagrama realizado con los diferentes
materiales y posteriormente verificamos su funcionamiento.
3.- Durante la verificación si esta todo correcto terminamos la parte implementaria y
procedemos al análisis y recolección de datos para las conclusiones y recomendaciones,
caso contrario verificamos los errores en la implementación hasta verificar su correcto
funcionamiento con la tabla de resultados.
7.- CONCLUSIONES Y RECOMENDACIONES
CONCLUSIONES
 Diseñamos el circuito propuesto mediante el uso de un simulador virtual
(PROTEUS).
 Montamos el circuito de forma física en la protoboard.
 Analizamos los resultados obtenidos durante el desarrollo de la práctica.
RECOMENDACIONES
 Verificar la precisa y excelente instalación con las compuertas en la protoboard,
ya que los pines pueden estar doblados.
8.-BIBLIOGRAFÍA
[1] http://electronica.ugr.es/~amroldan/asignaturas/curso04-
05/ftc/pdf/trab_familia_cmos.pdf
[2] Electrónica Digital principios y aplicaciones, Roger Tokheim, Séptima edición.

5. ANEXOS

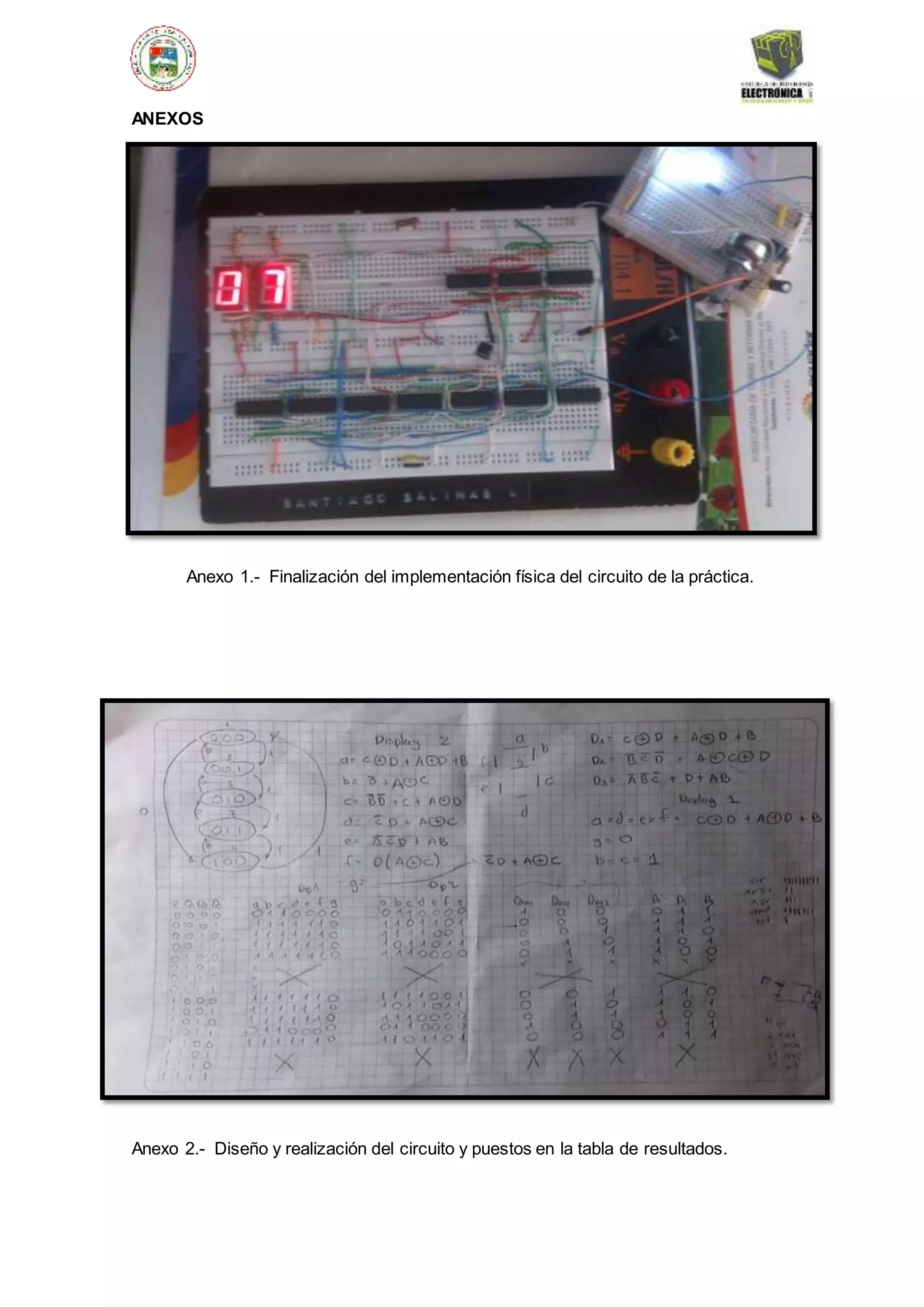

Anexo 1.- Finalización del implementación física del circuito de la práctica.
Anexo 2.- Diseño y realización del circuito y puestos en la tabla de resultados.

6. Anexo 3.- Realización del circuito utilizando el simulador virtual PROTEUS.
FIRMA DE RESPONSABILIDAD DEL INFORME
__________________________ _________________________
