LABORATORIO DE CIRCUITOS DIGITALES
PROYECTO Nº 7
DURACIÓN: 1 SEMANAS.
FLIP- FLOP
Objetivos:
• Obtener la Tabla de la verdad de los Flip Flop RS y D
• Estudiar el funcionamiento del flip flop y su uso en diferente configuraciones.
• Observar el efecto del reloj en los flip – flop temporizados y la sincronía de
entradas y salidas.
Material Necesario
• Leds.
• Compuertas lógicas 74LS00, 74LS02
• CI 74LS76.
• CI 74LS14
• Switches o Dipsw
• 6 Resistencias de 1 K
• 1 Resistencias de 10 K
Bases Teóricas:
Antes de comenzar la practica el alumno debe leer y estudiar: Circuitos
Biestables (Otros nombres Latch , registros o memorias básicas), Flip-Flop tipo D,
Tipo JK Sugerencia: Revisar el 74LS75, 74LS77, Flip-Flop, Tipo JK 74LS76.
Introducción:
Todos los circuitos digitales utilizan datos binarios para funcionar correctamente, los
circuitos están diseñados para contar, sumar, separar, etc. los datos según nuestras
necesidades, pero por el tipo de funcionamiento de las compuertas digitales, los datos
presentes en las salidas de las mismas, cambian de acuerdo con sus entradas, y no
hay manera debitarlo, si las entradas cambian, las salidas lo harán también, entonces
¿Cómo podemos hacer para mantener un dato o serie de datos en un lugar hasta que
los necesitemos?
La respuesta son las memorias, básicamente son sistemas que pueden almacenar
uno o más datos evitando que se pierdan, hasta que nosotros lo consideremos
necesario, es decir, pueden variar su contenido a nuestra voluntad.
El corazón de una memoria son los Flip Flops, este circuito es una combinación de
compuertas lógicas, A diferencia de las características de las compuertas solas, si se
unen de cierta manera, estas pueden almacenar datos que podemos manipular con
reglas preestablecidas por el circuito mismo.
Pre-Laboratorio:
1. ¿Qué es un flip flop?
Es un circuito que tiene dos estados estables y puede usarse para almacenar
información de estado. Un flip-flop es un multivibrador biestable. Se puede hacer que
el circuito cambie de estado mediante señales aplicadas a una o más entradas de
control y tendrá una o dos salidas. Es el elemento de almacenamiento básico en la
Elaborado por Ing. Marienny Arrieche / Revisado por: Ing. Juan Molina

2. 2
lógica secuencial. Los flip-flops y las cerraduras son bloques fundamentales de los
sistemas electrónicos digitales usados en las computadoras, las comunicaciones, y
muchos otros tipos de sistemas.
2. Investigar la tabla de la verdad, diagrama de tiempo y símbolo de los
siguientes flip-flop:
(a) J-K
(b) SR o SC
(c) D
(d) T
Elaborado por Ing. Marienny Arrieche / Revisado por: Ing. Juan Molina

3. 3

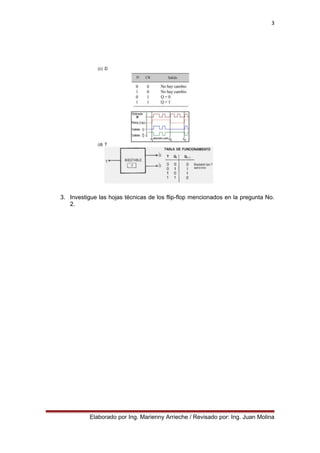

3. Investigue las hojas técnicas de los flip-flop mencionados en la pregunta No.
2.
Elaborado por Ing. Marienny Arrieche / Revisado por: Ing. Juan Molina

4. 4
4. Dibuje el símbolo lógico de los flip-flop mencionados en la pregunta No. 2.
5. Qué significan los términos sincrónicos y asincrónicos?
Sincrónicos: Simultáneo, que ocurre o se desarrolla a la vez que otra cosa.
Asincrónicos: Son aquellos canales que permiten transmitir un mensaje sin tener que
coincidir el emisor con el receptor.
6. Investigue las características del CI 74LS14. Dibuje su configuración interna
e indique la función de cada uno de sus pines.
Elaborado por Ing. Marienny Arrieche / Revisado por: Ing. Juan Molina

5. 5

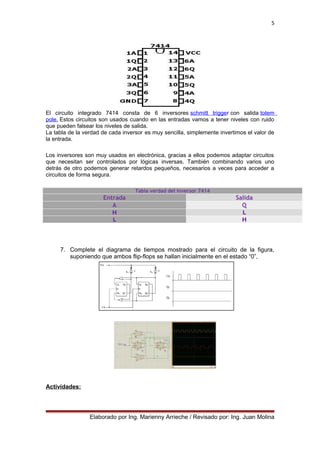

El circuito integrado 7414 consta de 6 inversores schmitt trigger con salida totem
pole. Estos circuitos son usados cuando en las entradas vamos a tener niveles con ruido
que pueden falsear los niveles de salida.
La tabla de la verdad de cada inversor es muy sencilla, simplemente invertimos el valor de
la entrada.
Los inversores son muy usados en electrónica, gracias a ellos podemos adaptar circuitos
que necesitan ser controlados por lógicas inversas. También combinando varios uno
detrás de otro podemos generar retardos pequeños, necesarios a veces para acceder a
circuitos de forma segura.
Tabla verdad del inversor 7414
Entrada Salida
A Q
H L
L H
7. Complete el diagrama de tiempos mostrado para el circuito de la figura,
suponiendo que ambos flip-flops se hallan inicialmente en el estado “0”,
Actividades:
Elaborado por Ing. Marienny Arrieche / Revisado por: Ing. Juan Molina

6. 6
I Parte. Flip Flop Básicos con Compuertas Lógicas.
1. Dado el circuito de la figura No. 1 realice el montaje en el protoboard, pruebe
su funcionamiento y complete la tabla de la verdad correspondiente.
Figura No. 1
Qt R S Qt+1 Q´t+1
0 0 0 0 1
0 0 1 1 0
0 1 0 0 1
0 1 1 X X
1 0 0 1 0
1 0 1 1 0
1 1 0 0 1
1 1 1 x X
2. Dado el circuito de la figura No. 2 realice el montaje en el protoboard, pruebe
su funcionamiento y complete la tabla de la verdad correspondiente.
Figura No. 2
CLK Qt D Qt+1 Q´t+1
Elaborado por Ing. Marienny Arrieche / Revisado por: Ing. Juan Molina

7. 7
0 0 0 0 1
0 0 1 0 1
0 1 0 1 0
0 1 1 1 0
1 0 0 0 1
1 0 1 1 0
1 1 0 0 1
1 1 1 1 0
II Parte. Estudio y Funcionamiento del Flip – Flop
1. Flip Flop como Divisor de Frecuencia: Dado el circuito de la figura No. 3
realice el montaje en el protoboard y compruebe y explique su funcionamiento.
Figura No. 3
a. Dibuje la señal d entrada y la señal de salida que se observan en el
osciloscopio.
b. ¿Qué se observa en los leds?
La configuración hace que el flip flop oscile al estado controlado por el pulso recibido,
dos ondas entran al reloj del flip flop, al mismo tiempo que la otra onda entra en la
entrada Q. el led presente se enciende de forma gradual dependiendo de la señal que
reciba del generador.
2. Estudio del Flip Flop como Contador: Dado el circuito de la figura No. 4
realice el montaje en el protoboard y compruebe y explique su funcionamiento.
Elaborado por Ing. Marienny Arrieche / Revisado por: Ing. Juan Molina

8. 8
Figura No. 4
a. ¿Qué comportamiento se observa en los leds?
Tiene una secuencia de encendido en lógica positiva de cuenta binaria ascendente.
b. Realice una tabla de la verdad según lo que se observa. Explique.
CLQ Q2 Q1
1 0 0
0 0 1
1 0 1
0 1 0
1 1 0
0 1 1
1 1 1
0 0 0
3. Estudio del Flip Flop Como pulsador Star / Stop: Dado el circuito de la
figura No. 5 realice el montaje en el protoboard y compruebe y explique su
funcionamiento.
Figura No. 5
a. ¿Que comportamiento se observa en el led?
Existe un cambio al apagar sw1 y otro cambio cuando se presiona nuevamente.
b. Explique su funcionamiento.
La compuerta se asegura que el comportamiento del voltaje sea el correcto.
Post-Laboratorio:
Elaborado por Ing. Marienny Arrieche / Revisado por: Ing. Juan Molina

9. 9
1.- Con el 74194 realiza un circuito secuenciador de Leds, es decir, que se desplace
un Led encendido, (hay que realizar un pulso corto en el SR)
Ejemplo de funcionamiento: 1000 0100 0010 0001.
2.- ¿Cómo harías para que repita el ciclo siempre? Es decir: 1000 0100 0010 0001
1000 0100
Se conectan las retroalimentaciones SL a Qo y SR a Q3
Conclusión:
o Esta práctica nos permitió obtener la Tabla de la verdad de los Flip Flop
RS y D
o Aprendimos sobre el funcionamiento de estos circuitos.
o Observar el efecto del reloj en los flip – flop temporizados y la sincronía
de entradas y salidas
Referencias Bibliográficas:
• Sistemas Digitales Principios y Aplicaciones. Autor: Ronald J. Tocci
• Diseño Digital. Autor: Alan B. Marcovitz
• Diseño Digital Principios y Prácticas. Autor: John F. Wakerly
Integrante:
Ysabel Leal 24567229
