El documento describe un proyecto de diseño estructural para un edificio multifamiliar de 7 pisos de acuerdo a la norma E.060. Presenta las características de los materiales de concreto y acero, las cargas unitarias consideradas y la metodología de diseño según la norma. También menciona aspectos de la estructuración como la simplicidad, rigidez lateral y diáfragma rígido, así como el predimensionamiento de losas aligeradas y columnas.

1. ING. CIVIL. ESTEBAN GABRIEL MISAHUAMÁN CÓRDOVA

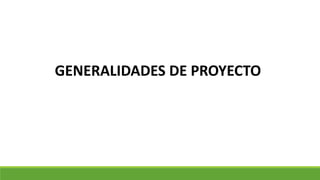

4. GENERALIDADES DE PROYECTO

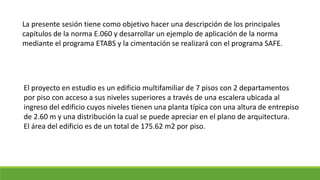

5. La presente sesión tiene como objetivo hacer una descripción de los principales
capítulos de la norma E.060 y desarrollar un ejemplo de aplicación de la norma
mediante el programa ETABS y la cimentación se realizará con el programa SAFE.
El proyecto en estudio es un edificio multifamiliar de 7 pisos con 2 departamentos
por piso con acceso a sus niveles superiores a través de una escalera ubicada al
ingreso del edificio cuyos niveles tienen una planta típica con una altura de entrepiso

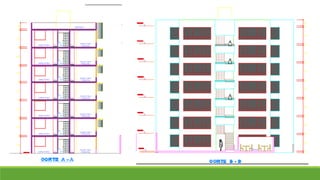

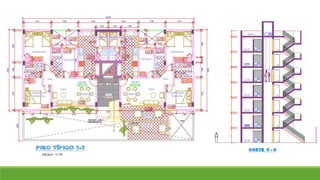

de 2.60 m y una distribución la cual se puede apreciar en el plano de arquitectura.
El área del edificio es de un total de 175.62 m2 por piso.

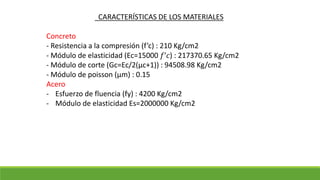

6. CARACTERÍSTICAS DE LOS MATERIALES
Concreto
- Resistencia a la compresión (f’c) : 210 Kg/cm2
- Módulo de elasticidad (Ec=15000 𝑓′𝑐) : 217370.65 Kg/cm2
- Módulo de corte (Gc=Ec/2(µc+1)) : 94508.98 Kg/cm2
- Módulo de poisson (µm) : 0.15
Acero
- Esfuerzo de fluencia (fy) : 4200 Kg/cm2
- Módulo de elasticidad Es=2000000 Kg/cm2

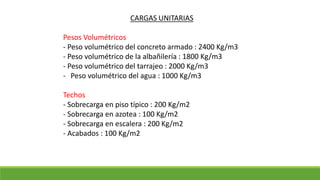

7. CARGAS UNITARIAS
Pesos Volumétricos
- Peso volumétrico del concreto armado : 2400 Kg/m3
- Peso volumétrico de la albañilería : 1800 Kg/m3
- Peso volumétrico del tarrajeo : 2000 Kg/m3
- Peso volumétrico del agua : 1000 Kg/m3
Techos
- Sobrecarga en piso típico : 200 Kg/m2
- Sobrecarga en azotea : 100 Kg/m2
- Sobrecarga en escalera : 200 Kg/m2
- Acabados : 100 Kg/m2

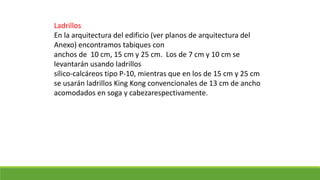

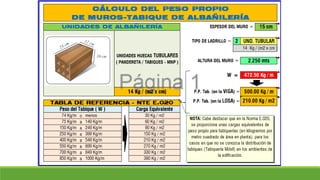

8. Ladrillos
En la arquitectura del edificio (ver planos de arquitectura del
Anexo) encontramos tabiques con
anchos de 10 cm, 15 cm y 25 cm. Los de 7 cm y 10 cm se
levantarán usando ladrillos
sílico-calcáreos tipo P-10, mientras que en los de 15 cm y 25 cm
se usarán ladrillos King Kong convencionales de 13 cm de ancho
acomodados en soga y cabezarespectivamente.

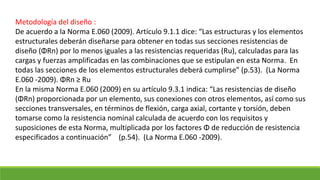

9. Metodología del diseño :
De acuerdo a la Norma E.060 (2009). Artículo 9.1.1 dice: “Las estructuras y los elementos
estructurales deberán diseñarse para obtener en todas sus secciones resistencias de
diseño (ΦRn) por lo menos iguales a las resistencias requeridas (Ru), calculadas para las
cargas y fuerzas amplificadas en las combinaciones que se estipulan en esta Norma. En
todas las secciones de los elementos estructurales deberá cumplirse” (p.53). (La Norma
E.060 -2009). ΦRn ≥ Ru

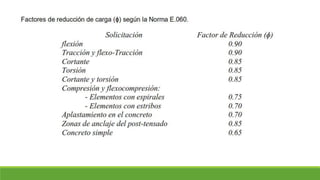

En la misma Norma E.060 (2009) en su artículo 9.3.1 indica: “Las resistencias de diseño
(ΦRn) proporcionada por un elemento, sus conexiones con otros elementos, así como sus
secciones transversales, en términos de flexión, carga axial, cortante y torsión, deben
tomarse como la resistencia nominal calculada de acuerdo con los requisitos y
suposiciones de esta Norma, multiplicada por los factores Φ de reducción de resistencia
especificados a continuación” (p.54). (La Norma E.060 -2009).

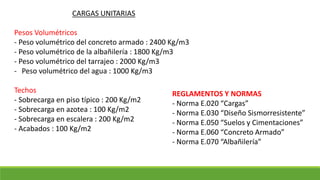

11. CARGAS UNITARIAS
Pesos Volumétricos
- Peso volumétrico del concreto armado : 2400 Kg/m3
- Peso volumétrico de la albañilería : 1800 Kg/m3
- Peso volumétrico del tarrajeo : 2000 Kg/m3
- Peso volumétrico del agua : 1000 Kg/m3
Techos
- Sobrecarga en piso típico : 200 Kg/m2
- Sobrecarga en azotea : 100 Kg/m2
- Sobrecarga en escalera : 200 Kg/m2
- Acabados : 100 Kg/m2
REGLAMENTOS Y NORMAS
- Norma E.020 “Cargas”
- Norma E.030 “Diseño Sismorresistente”
- Norma E.050 “Suelos y Cimentaciones”
- Norma E.060 “Concreto Armado”
- Norma E.070 “Albañilería”

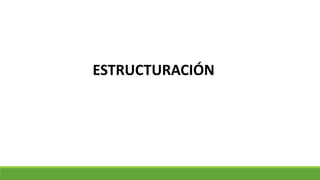

13. ESTRUCTURACIÓN

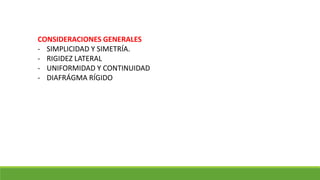

14. CONSIDERACIONES GENERALES
- SIMPLICIDAD Y SIMETRÍA.
- RIGIDEZ LATERAL
- UNIFORMIDAD Y CONTINUIDAD
- DIAFRÁGMA RÍGIDO

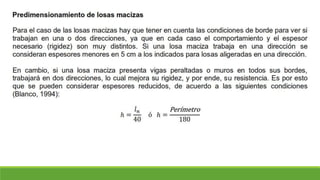

15. PREDIMENSIONAMIENTO

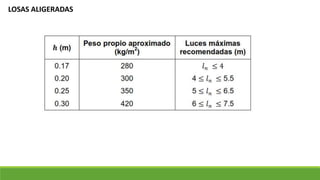

16. LOSAS ALIGERADAS

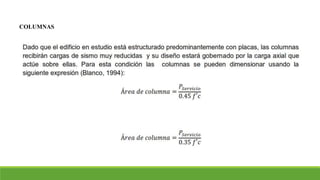

17. COLUMNAS
