1. Universidad Nacional Mayor de
San Marcos
CONDICIONES DE SERVICIO
Profesor: Flores Talavera, Alejandro Orestes
Alumno: Curo Requejo, Luis Miguel
Código: 08130112

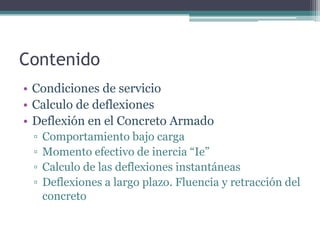

2. Contenido
• Condiciones de servicio
• Calculo de deflexiones
• Deflexión en el Concreto Armado
▫
▫
▫
▫
Comportamiento bajo carga
Momento efectivo de inercia “Ie”
Calculo de las deflexiones instantáneas
Deflexiones a largo plazo. Fluencia y retracción del
concreto

3. Condiciones de Servicio
• El ACI 201 define la durabilidad del concreto hecho
con cemento hidráulico como la habilidad para
resistir la acción del intemperismo, ataque químico,
abrasión o cualquier otro proceso de deterioro. Y
determina que el concreto durable debe mantener su
forma original, calidad y características de servicio
cuando es expuesto a este ambiente.
• Tomando como base estas condiciones, la expectativa
de mejorar la durabilidad y por tanto la vida útil de
cualquier estructura, está dada por la definición de
sus condiciones de exposición, condiciones de
servicio y las prácticas recomendadas en la
construcción del elemento.

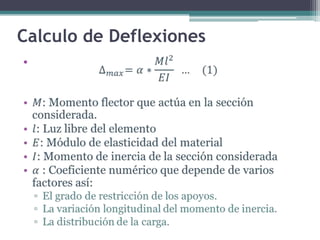

4. Calculo de Deflexiones
•

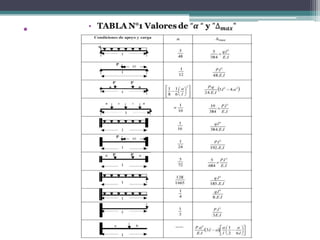

5. •

6. Deflexión en el Concreto Armado
• Comportamiento bajo carga

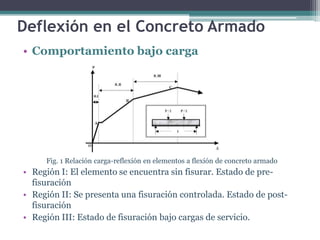

Fig. 1 Relación carga-reflexión en elementos a flexión de concreto armado
• Región I: El elemento se encuentra sin fisurar. Estado de prefisuración
• Región II: Se presenta una fisuración controlada. Estado de postfisuración
• Región III: Estado de fisuración bajo cargas de servicio.

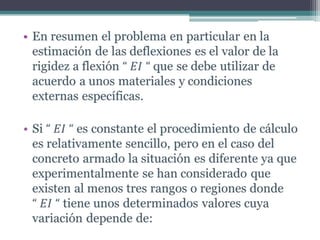

7. •

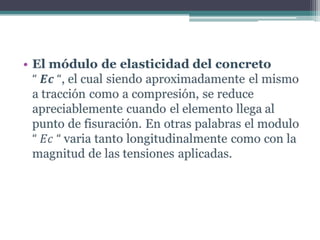

8. •

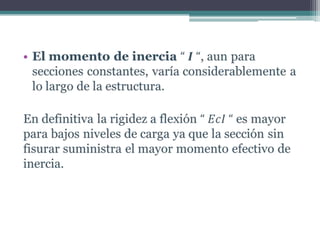

9. •

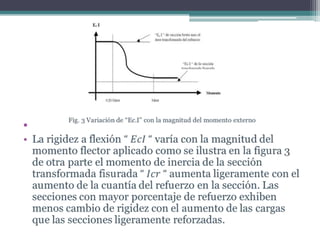

10. •

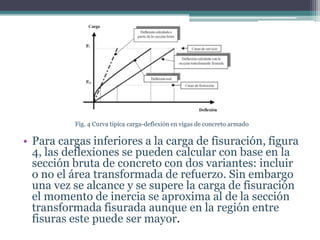

11. Fig. 4 Curva típica carga-deflexión en vigas de concreto armado
• Para cargas inferiores a la carga de fisuración, figura
4, las deflexiones se pueden calcular con base en la
sección bruta de concreto con dos variantes: incluir
o no el área transformada de refuerzo. Sin embargo
una vez se alcance y se supere la carga de fisuración
el momento de inercia se aproxima al de la sección
transformada fisurada aunque en la región entre
fisuras este puede ser mayor.

12. Momento efectivo de Inercia “Ie”
•

13. •

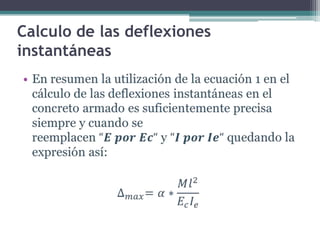

14. Calculo de las deflexiones
instantáneas
•

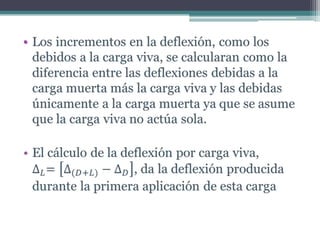

15. •

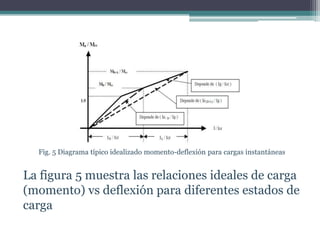

16. Fig. 5 Diagrama típico idealizado momento-deflexión para cargas instantáneas
La figura 5 muestra las relaciones ideales de carga
(momento) vs deflexión para diferentes estados de
carga

17. En la figura 6 se muestra la
comparación entre las deflexiones
instantáneas medidas y calculadas
usando el método de Branson que
es el recomendado por el ACI. Del
análisis de la gráfica se concluye
que si se utilizan los criterios para
el caculo de la deflexión
recomendados por el ACI en vigas
simplemente apoyadas y para
condiciones de laboratorio “hay
aproximadamente un 90% de
probabilidades de que las
deflexiones medidas de una viga en
particular estén alejadas un 20 o
30 % del valor calculado“.
Fig. 6 Comparación entre las
deflexiones medidas y calculadas en
vigas

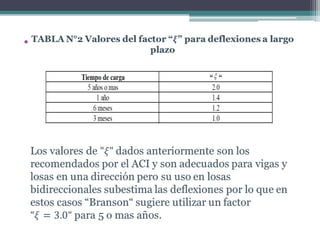

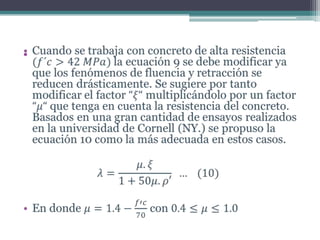

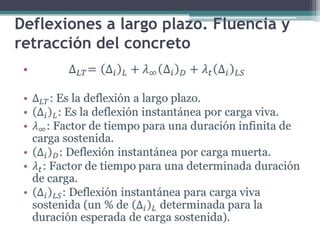

18. Deflexiones a largo plazo. Fluencia y
retracción del concreto
•

19. •

20. •

21. •

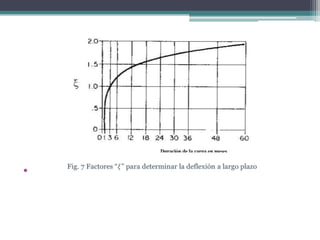

22. •

23. FIN
