1. EJERCICIOS DE PRESIÓN
1. Los compartimientos B y C en la figura están cerrados y
llenos con aire, el barómetro lee 76 cm de mercurio cuando
los manómetros leen x y 25 cm. ¿Cuál será el valor de x?
Los tubos en U están llenos de mercurio. Rpta: x= 0,97 m
2. Se tiene un tanque de forma rectangular, con aire en su interior con un manómetro conectado
(A) el cual indica una lectura de 85 kPa, como se muestra en la figura. Dentro de dicho tanque
hay otro tanque cilíndrico el cual contiene un gas y tiene conectado otro medidor de presión
(B). Afuera hay un barómetro (C) cuyo líquido es mercurio, que indica una altura hbar = 56 cm.
Determine:
a) La presión absoluta del aire que está en el tanque rectangular.
b) La presión absoluta del gas contenido en el tanque cilíndrico. Indique también si el medidor
de presión B funciona como manómetro o como vacuómetro.
c) La lectura, en Pa que indicaría el medidor B si el tanque cilíndrico se sacara del tanque
rectangular. Indique si en este caso, el medidor B funciona como manómetro o como
vacuómetro.
g = 9.78 m/s
2
γHg = 132 959 N/m
3
hbar = 56 cm
PA = 85 kPa
l= 8 dm
ρagua= 103 kg/m3
ρaceite = 0.68 kg/m
3
3. Un recipiente con varios líquidos se conecta con un tubo en U, como se ve en la figura.
Para las gravedades específicas y alturas de columna
indicadas, calcule la presión manométrica en A. También
determine la altura de una columna de mercurio que
causará la mismapresiónen A
Rpta:0.471 kPa, 0.353 cm

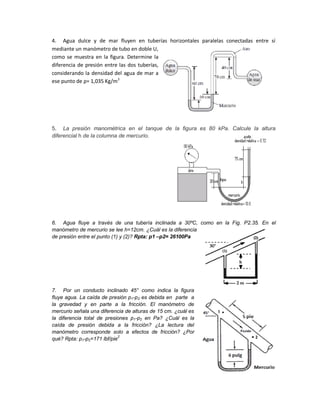

2. 4. Agua dulce y de mar fluyen en tuberías horizontales paralelas conectadas entre sí
mediante un manómetro de tubo en doble U,
como se muestra en la figura. Determine la
diferencia de presión entre las dos tuberías,
considerando la densidad del agua de mar a
ese punto de ρ= 1,035 Kg/m3
5. La presión manométrica en el tanque de la figura es 80 kPa. Calcule la altura
diferencial h de la columna de mercurio.
6. Agua fluye a través de una tubería inclinada a 30ºC, como en la Fig. P2.35. En el
manómetro de mercurio se lee h=12cm. ¿Cuál es la diferencia
de presión entre el punto (1) y (2)? Rpta: p1 –p2= 26100Pa
7. Por un conducto inclinado 45° como indica la figura
fluye agua. La caída de presión p1-p2 es debida en parte a
la gravedad y en parte a la fricción. El manómetro de
mercurio señala una diferencia de alturas de 15 cm. ¿cuál es
la diferencia total de presiones p1-p2 en Pa? ¿Cuál es la
caída de presión debida a la fricción? ¿La lectura del
manómetro corresponde solo a efectos de fricción? ¿Por
qué? Rpta: p1-p2=171 lbf/pie
2

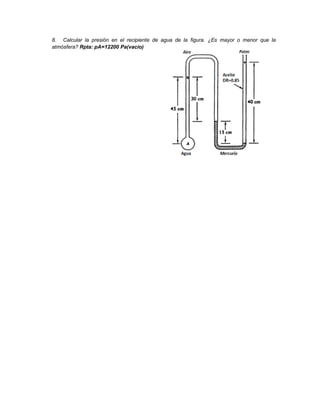

3. 8. Calcular la presión en el recipiente de agua de la figura. ¿Es mayor o menor que la
atmósfera? Rpta: pA=12200 Pa(vacío)
