1. Ejemplos
Ejemplo 1.
Una manguera de agua de 2.00 cm. de diámetro es utilizada para llenar una
cubeta de 20.0 litros. Si la cubeta se llena en 1.00 min., ¿cuál es la velocidad con
la que el agua sale de la manguera? (1 L = 103 cm3)
Solución:
El área de la sección transversal de la manguera es
 2   2

   
   
A = πr2 = π d = π 2.0 cm2 = π cm2
4 4
De acuerdo con los datos proporcionados, la tasa de flujo es igual a 20.0
litros/min. Si se iguala esto con el producto Av se obtiene
L 20×103 cm3 Av = 20.0 =
min 60.0 s
3 3
v = 20×10 cm =106 cm/s
28
2
(π cm )(60.0 s)
Ejercicio:
Si el diámetro de la manguera se reduce a 1.00 cm, y suponiendo el mismo flujo
¿cuál será la velocidad del agua al salir de la manguera?
Respuesta: 424 cm/s
Ejemplo 2.
El tubo horizontal estrecho ilustrado en la figura, conocido como tubo de Venturi,
puede utilizarse para medir la velocidad de flujo en un fluido incompresible.
Determinaremos la velocidad de flujo en el punto 2 si se conoce la diferencia de
presión P1 -P2.
Solución:

2. Puesto que el tubo es horizontal, y1 = y2, la ecuación de Bernoulli aplicada a los
puntos 1 y 2 produce
P + 1 ρv = P + 1 ρv
2 2
1 1 2 2
2 2
v = A v
Según la ecuación de continuidad se tiene que A1v1 = A2v2; o bien 2
 
 
 
P + 1 ρ A v = P + 1 ρv
2 A 2
v = A 2(P - P )
ρ(A - A )
v = A 2(P - P )
ρ(A - A )
29
1 2
A
1
.
Al sustituir esta expresión en la ecuación anterior se obtiene
2
2 2 2
1 2 2 2
1
1 2
2 1 2 2
1 2
También se puede obtener una expresión para v1 utilizando este resultado y la
ecuación de continuidad. Es decir,
1 2
1 2 2 2
1 2
Como A2 < A1, entonces P2 < P1. En otras palabras, la presión se reduce en la
parte estrecha del tubo. Este resultado en cierto modo es análogo a la siguiente
situación: Considérese un cuarto atestado de personas. Tan pronto se abre la
puerta la gente empieza a salir y el arremolinamiento (presión) es menor cerca de
la puerta donde el movimiento (flujo) es mayor.
Ejemplo 3.
Un tanque que contiene un líquido de densidad ρ tiene un agujero en uno de sus
lados a una distancia y1 desde el fondo. El diámetro del agujero es pequeño
comparado con el diámetro del tanque. El aire sobre el líquido se mantiene a una
presión P. Determine la velocidad a la cual el fluido sale por el agujero cuando el
nivel del líquido está a una distancia h arriba del agujero.

3. Solución:
Debido a que A2 >> A1, el fluido está aproximadamente en reposo en la parte
superior, punto 2. Al aplicar la ecuación de Bernoulli a los puntos 1 y 2 y
considerando que en el agujero P1 = P0, se obtiene
P + 1 ρv + ρgy = P + ρgy
v = 2(P - P ) + 2gh
30
2
0 1 1 2
2
Pero y2 – y1 = h, de manera que
0
1
ρ
El flujo de agua por el agujero es A1v1. Cuando P es grande comparada con la
presión atmosférica P0 (el término 2gh puede ignorarse), la velocidad de salida del
flujo es principalmente una función de P.
Si el tanque está abierto a la atmósfera, entonces P = Po y v1 = 2gh En otras
palabras, la velocidad de salida del flujo para un tanque abierto es igual a la
adquirida por un cuerpo que cae libremente desde una altura h. Esto se conoce
como la ley de Torricelli.
Ejemplo 4.
Calcular la potencia de salida de un aerogenerador que tiene un diámetro de aspa
de 80 m, suponiendo una velocidad del viento de 10 m/s y una eficiencia total de
15%.
Solución:
Puesto que el radio del aspa es igual a 40 m, el área de la sección transversal del
rotor es
A = πr2 = π(40m)2 = 5.0 × 103 m2

4. Si pudiera extraerse 100% de la energía del viento disponible, la máxima potencia
disponible sería
31
Potencia máxima = 1 ρv3
2
= 0.5(1.2 kg/m3) (5.0 X 103 m2) (10 m/s)3 = 3.0 X 106 W
Como la eficiencia total es de 15%, la potencia de salida es
Potencia = 0.15 (potencia máxima) = 0.45 X 106 W.
En comparación, una gran planta de turbina de vapor tiene una salida de potencia
de 1 GW. En consecuencia, se requerirían 2200 aerogeneradores para igualar su
salida a la potencia de la planta de turbina. El gran número de generadores
requeridos para una salida de potencia razonable es, sin duda, una desventaja
fundamental de la generación eólica.
Ejemplo 5.
Medida del coeficiente de viscosidad. Una placa metálica cuya área es igual a 0.15
m2 se conecta a una masa de 8.0 g por medio de una cuerda que pasa sobre una
polea ideal (cero masa y sin fricción), como en la figura. Un lubricante que tiene un
espesor de película de 0.30 mm es colocado entre la placa y la superficie. Cuando
se suelta, la placa se mueve hacia la derecha con una velocidad constante de
0.085 m/s. Encuentre el coeficiente de viscosidad del lubricante.
Solución:
Debido a que la placa se mueve con velocidad constante, su aceleración es cero.
Se mueve hacia la derecha bajo la acción de la fuerza T ejercida por la cuerda y
por la fuerza de fricción f asociada al flujo viscoso. En este caso, la tensión es
igual en magnitud al peso suspendido; por lo tanto,

5. f = T = mg = (8.0 X 10-3 kg) (9.80m/s2 ) = 7.8 X 10-2N
El lubricante en contacto con la superficie horizontal está en reposo, en tanto que
la capa en contacto con la placa se mueve a la velocidad de la placa. Suponiendo
que el gradiente de velocidad es uniforme, tenemos
-2 -3
η = fl = (7.8 x 10 N) (0.30 x 10 m)
v = 2ghA
A - A
32
2
Av (0.15 m ) (0.85 m/s)
=5.5 x 10-3 Ns/m2
Ejemplo 6.
La figura muestra cómo la corriente de agua que sale de un grifo se estrecha
conforme va cayendo. La superficie transversal A1 es 1.2 cm2 y la de A2 es 0.35
cm2. Los dos niveles están separados por una distancia vertical h (45 mm). ¿Con
qué rapidez fluye el agua del grifo?
Solución:
Considerando que el flujo de volumen es constante, A1v1 = A2v2. Por otro lado,
aplicando la conservación de la energía a un elemento del fluido de masa m, entre
los 2 puntos, se tiene que K2 + U2 = K1 + U1. Es decir, 2 2
1 mv + 0 = 1 mv + mgh
2 2 2
1
.
Al eliminar v2 entre las dos ecuaciones y al resolver para v1 se obtiene que
22
1 2 2
1 2
Sustituyendo los valores correspondientes, se obtiene que v1 = 28.6 cm/s.
El flujo = A1v1 = πr1
2v1 = (3.1416)(1.2 cm2)(28.6 cm/s) = 34 cm3/s.
Con este flujo, el chorro tardaría unos 3 s para llenar un recipiente de 100 mI.
Ejemplo 7.

6. Un tinaco a una altura h = 32 m y de diámetro D = 3.0 m suministra agua a una
casa. Un tubo horizontal en su base tiene un diámetro d = 2.54 cm (1 pulgada).
Para atender las necesidades de la casa, el tubo ha de suministrar agua con una
rapidez R = 0.0025 m3/s (cerca de 2/3 de galón por segundo). a) Si el agua fluye
con la rapidez máxima, ¿qué presión tendría el tubo horizontal? b) Un tubo más
pequeño, de diámetro d' = 1.27 cm (0.5 in), abastece el tercer piso de la casa,
situado a 7.2 m sobre el nivel del suelo. ¿Cuáles son la rapidez de flujo y la
presión del agua en este tubo? No tenga en cuenta la viscosidad del agua.
Solución:
(a) Aplicamos la ecuación de Bernoulli a lo largo de la línea de corriente ABC que
se ve en la figura. En los puntos A y B, se tiene que
p + 1 ρv 2 + ρgh = p + 1 ρv 2
+ 0
A A B B
2 2
En A la presión pA = p0, la presión atmosférica. Para la presión en B se obtiene
p = p + ρgh + 1 ρ(v - v )
33
2 2
B 0 A B
2
Por otro lado, considerando que el flujo es constante, se tiene que vAAA = vBAB =
Flujo. Considerando el valor del flujo ( = 0.0025 m3/s) y las áreas en cada punto,
las velocidades en cada punto son
v = Flujo = 3.5×10 -4
m /s
A
A
A
v = Flujo = 4.9 m /s
B
B
A
Nótese que el término 2
A
1 ρv
2
en la expresión de pB es muy pequeño comparado
con el término 2
B
1 ρv
2
;. En otras palabras, la rapidez del flujo en la parte superior
del tanque es muy pequeña, debido a su enorme superficie transversal. Ahora se
obtiene para la presión en el punto B
pB = 1.01 x 105 Pa + (1.0 x l03 kg/m3)(9.8 m/s2)(32 m)

7. - 0.5(1.0 x 103kg/m3)(4.9m/s)2
= 1.01 x 105 Pa + 3.14 x 105 Pa -0.12 x 105 Pa = 4.03 x 105 Pa.
Si el agua en el tubo horizontal no fluyera (es decir, si la válvula estuviera
cerrada), la presión estática en B incluiría sólo los dos primeros términos, lo cual
es igual a 4.15 x 105 Pa. La presión cuando el agua fluye se reduce de este valor
estático en la cantidad correspondiente a la presión dinámica.
(b) Si se quiere que el tubo más estrecho que conduce al tercer piso tenga la
misma rapidez de flujo, la velocidad en C deberá ser
34
v = Flujo = 19.7 m /s
C
C
A
es decir, cuatro veces el valor en B. Por otro lado, aplicando la ecuación de
Bernoulli entre los puntos A y C se obtiene
p + 1 ρv 2 + ρgy = p + 1 ρv 2
+ ρgy
A A A C C C
2 2
o bien
p = p + 1 ρ(v 2 - v 2
) + ρg(y - y )
C 0 A C A B
2
pC = 1.01 x 105 Pa + (0.5)(1.0 x 103 kg/m3)(19.7 m/s)2
+(1.0 x 103kg/m3)(9.8m/s2)(32m - 7.2 m)
= 1.01 x 105 Pa -1.95 x 105 Pa + 2.43 x 105 Pa = 1.49 x 105 Pa.
Dada la mayor velocidad de flujo a través del tubo más pequeño, la contribución
dinámica a la presión es mucho más grande en C que en B. Los efectos estáticos
y dinámicos tienden a aminorar la presión en este lugar en relación con B.
Ejemplo 8.
Un tubo de Pitot se puede emplear para calcular la velocidad del flujo del aire
mediante la medición de la diferencia entre la presión total y la presión estática. Si
el fluido en el tubo es mercurio, con densidad 13,600 kg/m3, y Δh = 5 cm,
encontrar la velocidad del flujo de aire. Suponga que la densidad del aire es 1.25
kg/m3.

8. Solución:
Por conservación de la energía se tiene que
1 ρ v = ρ gΔh
2
Despejando la velocidad del aire, se obtiene
35
2
aire hg
2ρ gΔh
hg
aire
v =
ρ
Sustituyendo los valores se obtiene que v = 103.3 m/s.
Problemas de opción múltiple
Líneas de corriente y la ecuación de continuidad
1. El flujo de un fluido que entra en un lado de un contenedor es 3.0 kg/s; el que
sale del otro lado del contenedor es 2.0 kg/s. Suponiendo que el contenedor esté
completamente lleno con líquido y que no haya otra forma de que entre o salga,
podemos concluir que
a) el punto de entrada tiene una sección transversal mayor que el punto de salida.
b) la magnitud de la velocidad de entrada es mayor que la de la velocidad de
salida.
c) debe aumentar la densidad del fluido dentro del contenedor.
d) el fluido es incompresible.
2. Un largo tubo recto de sección circular tiene un radio que varía a lo largo del
tubo. En él hay un flujo estacionario, sin fuentes ni sumideros. En un punto P1 del
tubo el radio es r1 y el flujo es Q1, constante. Más adelante, en el tubo hay un
punto P2 donde el radio es r2 = r1/3.
(a) El flujo de masa a través de P2 se mide y es igual a Q2 donde Q2/Q1 es
A) 9. B) 3. C) 1. D) 1/9. E) dependiente de las densidades del fluido en P1 y P2.
(b) La razón de las rapideces de flujo v2/v1 es

9. A) 9, B) 3. C) 1. O) 1/9, E) dependiente de las densidades del fluido en P1 y P2.
3. Una corriente estacionaria de agua cae verticalmente de un tubo. Suponga que
el flujo es incompresible, A una distancia d1 debajo del tubo la rapidez del agua es
1,0 m/s y a una distancia d2 la rapidez del agua es 2.0 m/s. ¿Cuál es la razón de la
sección transversal del flujo a una altura d1 a la sección transversal de altura d2?
A) 4:1 B) 2:1 C) 1:2 O) 1:4
4. Una corriente estacionaria de agua cae verticalmente de un tubo. Suponga que
el flujo es incompresible; se parece al de la figura 16-5. ¿De qué manera varía la
presión en el agua con la altura en la corriente?
A) La presión en el agua es mayor en los puntos más bajos de la corriente.
B) La presión en el agua es menor en los puntos más bajos de la corriente.
C) La presión en el agua es igual en todos los puntos de la corriente.
5. Un fluido incompresible cruza un tubo horizontal. En un punto del tubo la
presión del fluido es p1 y su rapidez es v1. Más abajo la presión es p2 y la rapidez
del fluido es 2v1. ¿Qué puede concluirse respecto a p1 y p2 ?
A) p1 = p2. B) p1 = 3p2. C) PI -2P2.
C) Sólo que PI > P2.
6. Un fluido incompresible atraviesa un tubo horizontal. En un punto del tubo la
presión es P1. Más abajo de él la presión es P2 > P1. ¿Qué puede concluirse
respecto a las superficies de sección transversal del tubo A1 en el punto 1 y A2 en
el punto 2?
A) A1 > A2. B) A1 < A2.
C) Nada puede concluirse sobre la relación entre Al y A2.
Aplicaciones de la ecuación de Bernoulli y la ecuación de continuidad
7. Una bomba es capaz de mantener una diferencia de presión por longitud
unitaria en un tubo cilíndrico de radio R1 y produce un flujo de masa Qo. Se quiere
reemplazar el tubo por dos tubos cilíndricos más pequeños con radio R2. La
bomba mantendrá la diferencia original de presión por longitud unitaria en los dos
tubos y la masa total que los atraviesa permanecerá igual a Qo. ¿Cuál es la razón
R1/R2?
A) 2 B) 2 C) 4 2 D) 4
Problemas
1. Suponga que dos tanques, 1 y 2, con una gran abertura en la parte superior,
contienen líquidos diferentes. Debajo de la superficie líquida, en cada tanque se
perfora un hoyo pequeño a la misma profundidad, pero el hoyo en el tanque 1
tiene la mitad de la superficie transversal del hoyo en el tanque 2. a) ¿Cuál es la
razón ρ1/ρ2 de las densidades de los fluidos, si se observa que el flujo de masa es
igual en los dos hoyos? b) ¿Cuál es la razón de las rapideces de flujo (flujo de
36

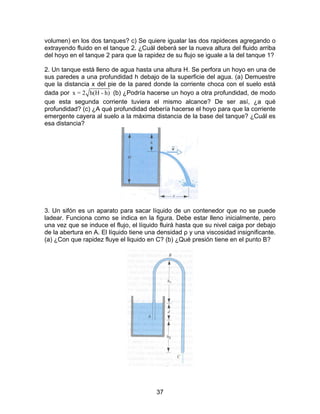

10. volumen) en los dos tanques? c) Se quiere igualar las dos rapideces agregando o
extrayendo fluido en el tanque 2. ¿Cuál deberá ser la nueva altura del fluido arriba
del hoyo en el tanque 2 para que la rapidez de su flujo se iguale a la del tanque 1?
2. Un tanque está lleno de agua hasta una altura H. Se perfora un hoyo en una de
sus paredes a una profundidad h debajo de la superficie del agua. (a) Demuestre
que la distancia x del pie de la pared donde la corriente choca con el suelo está
dada por x = 2 h(H - h) (b) ¿Podría hacerse un hoyo a otra profundidad, de modo
que esta segunda corriente tuviera el mismo alcance? De ser así, ¿a qué
profundidad? (c) ¿A qué profundidad debería hacerse el hoyo para que la corriente
emergente cayera al suelo a la máxima distancia de la base del tanque? ¿Cuál es
esa distancia?
3. Un sifón es un aparato para sacar líquido de un contenedor que no se puede
ladear. Funciona como se indica en la figura. Debe estar lleno inicialmente, pero
una vez que se induce el flujo, el líquido fluirá hasta que su nivel caiga por debajo
de la abertura en A. El líquido tiene una densidad ρ y una viscosidad insignificante.
(a) ¿Con que rapidez fluye el liquido en C? (b) ¿Qué presión tiene en el punto B?
37

11. Solución:
(a) Supongamos que se coloca un sistema de referencia en el punto A. Aplicando
la ecuación de Bernoulli en en punto A y en un punto de la superficie del agua que
designamos como D, se tiene:
p + 1 ρv 2 + ρgy = p + 1 ρv 2
+ ρgy
A A A D D D
2 2
en el punto D, pD = p0 (presión atmosférica), vD = o, yD = d. En el punto A se tiene
pA = ¿?, vA = 0, yA = 0. Con todo lo anterior se obtiene que
A 0 p = p + ρgd
Ahora se aplica la ecuación de Bernoulli entre el punto A y el punto C:
p + 1 ρv 2 + ρgy = p + 1 ρv 2
+ ρgy
A A A C C C
2 2
En el punto C, se tiene que pC = p0, vC = ¿?, yC = -h2. Sustituyendo los valores
conocidos en el punto A y los valores conocidos en el punto C, se obtiene:
p + ρgd = p + 1 ρv + ρg(-h )
p + 1 ρv + ρgy = p + 1 ρv + ρgy
38
2
0 0 C 2
2
Despejando vC se obtiene la velocidad a la salida del sifón
C 2 v = 2g(d + h )
(b). Para calcular la presión en el punto B, se aplica la ecuación de Bernoulli entre
el punto C y el punto B:
2 2
C C C B B B
2 2
En en punto C se tiene que C 2 v = 2g(d + h ) , pC = p0, yC = -h2. En el punto B, vB =
vC, yB = h1 + d. Sustituyendo en la ecuación de Bernoulli, se obtiene que
pB = p0 – ρg(h2 + h1 + d).
Obsérvese que la velocidad en B es la misma que la velocidad en C porque el flujo
a través de la manguera o sifón es constante.
4. Cuando un objeto está sumergido en un líquido en reposo ¿por qué la fuerza
neta sobre el objeto es igual a cero en la dirección horizontal?

12. 5. Explique por qué puede flotar una botella sellada llena parcialmente con un
líquido.
6. Una placa plana está inmersa en un líquido en reposo. ¿Para qué orientación
de la placa la presión sobre su superficie es uniforme?
7. Debido a que la presión atmosférica es aproximadamente 105 N/m2 y el área del
tórax de una persona es alrededor de 0.13 m2, la fuerza de la atmósfera sobre el
tórax de uno de nosotros es de aproximadamente 13000 N. En vista de esta
enorme fuerza, ¿por qué nuestros cuerpos no se colapsan?
8. ¿Cómo determinaría usted la densidad de una roca que tiene una forma
irregular?
9. Un pequeño pedazo de acero está pegado a un bloque de madera. Cuando la
madera se coloca en una tina con el acero en la parte superior, la mitad del bloque
se sumerge! Si el bloque se invierte, de manera que el acero quede bajo el agua,
¿la cantidad sumergida del bloque aumenta o disminuye o permanece igual?
¿Qué pasa con el nivel de agua en el tubo cuando el bloque se invierte?
10. La razón del flujo de agua por un tubo horizontal es 2.00 m3/ min. Determine la
velocidad del flujo en un punto donde el diámetro del tubo es a) 10.0 cm. b) 5.0cm.
11. En un gran tanque de almacenamiento lleno se forma un pequeño hoyo en su
costado en un punto 16 m abajo del nivel del agua. Si la razón de flujo de la fuga
es 2.5 x 10 -3 m3 /min. Determine (a) la velocidad del agua al salir por el hoyo, y (b)
el diámetro del hoyo.
12. Un tubo horizontal de 10.0 cm. de diámetro tiene una reducción uniforme que
lo conecta con un tubo de 5.0 cm. de diámetro. Si la presión del agua en el tubo
grande es 8.0 X 104 Pa y la presión en el tubo más pequeño es 6.0 x 104 Pa, ¿a
qué razón circula el agua a través de los tubos?
13. Se bombea agua desde el río Colorado hasta la Villa del Gran Cañón a través
de una tubería de 15.0 cm. de diámetro. El río está a 564 m de altura y el pueblo a
2096 m. a) ¿Cuál es la presión mínima con que debe bombearse el agua para
llegar a la población? b) Si se bombea 4500 m3 diarios, ¿cuál es la velocidad del
agua en la tubería c) ¿Cuál es la presión adicional necesaria para entregar este
flujo? (Nota: Usted puede suponer que la intensidad del campo gravitacional y la
densidad del aire son constantes en este intervalo de alturas.)
14. Por una manguera contra incendios de 6.35 cm. de diámetro fluye agua a una
razón de 0.0120 m3/s. La manguera termina en una boquilla de diámetro interior
igual a 2.20 cm. ¿Cuál es la velocidad con la cual el agua sale de la boquilla?
39

13. 15. El túnel de agua Garfield Thomas en la Universidad Estatal de Pensilvania
tiene una sección transversal circular que se acorta desde un diámetro de 3.6 m
hasta la sección de prueba, cuyo diámetro es de 1.2 m. Si la velocidad de flujo es
3.0 m/s en la tubería de mayor diámetro, determine la velocidad de flujo en la
sección de prueba.
16. Un géiser en el parque Yellowstone genera erupciones en intervalos de
aproximadamente 1 hora y la altura de la fuente alcanza 40 m. (a) ¿Con qué
velocidad sale agua del suelo? (b) ¿Cuál es la presión (arriba de la atmosférica)
en la cámara subterránea caliente si su profundidad es de 175 m?
40
