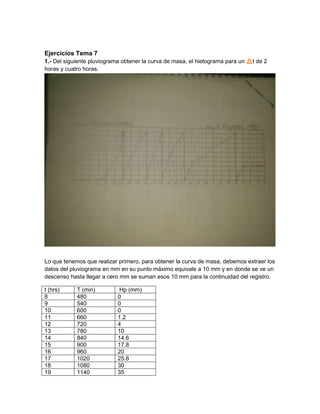

1. Ejercicios Tema 7
1.- Del siguiente pluviograma obtener la curva de masa, el hietograma para un t de 2
horas y cuatro horas.
Lo que tenemos que realizar primero, para obtener la curva de masa, debemos extraer los
datos del pluviograma en mm en su punto máximo equivale a 10 mm y en donde se ve un
descenso hasta llegar a cero mm se suman esos 10 mm para la continuidad del registro.
t (hrs) T (min) Hp (mm)
8 480 0
9 540 0
10 600 0
11 660 1.2
12 720 4
13 780 10
14 840 14.6
15 900 17.8
16 960 20
17 1020 25.8
18 1080 30
19 1140 35

2. 0
10
20
30
40
50
60
0 200 400 600 800 1000 1200 1400 1600 1800 2000
20 1200 38
21 1260 40
22 1320 43
23 1380 44.6
24 1440 45.2
1 1500 47
2 1560 48
3 1620 49
4 1680 50
5 1740 52.8
6 1800 53
7 1860 53
8 1920 53
Curva de masa
Altura de precipitación
(mm)
Duración de la tormenta en min
Hietograma con un t de 2 horas necesitamos obtener la altura de precipitación de
cada 2 horas. Esto se obtiene al restar la hp (altura de precipitación) de dos horas
después menos la hp de 2 horas antes.

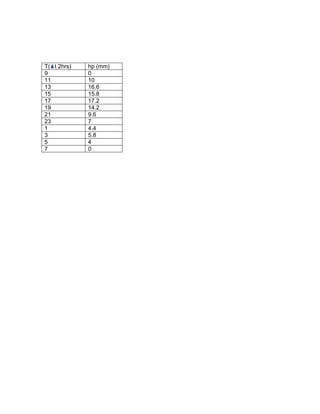

3. T( t 2hrs) hp (mm)
9 0
11 10
13 16.6
15 15.8
17 17.2
19 14.2
21 9.6
23 7
1 4.4
3 5.8
5 4
7 0
