1.- Definición de microprocesador.
.- Es un circuito integrado compuesto por millones de transistores.
.- Se encarga de interpretar instrucciones y procesar datos.
.- Actúa como elemento de control.
.- Podemos decir que es el cerebro del ordenador.
.- Junto a la placa, es el componente principal del ordenador.
.- También se le conoce con el nombre de procesador, micro o CPU.
Ejercicio: Averigua qué procesador tienes instalado en tu ordenador.
Botón dcho Mi PC_Propiedades
3

4. UD 7.- El microprocesador
Ejercicio:
Visualiza el vídeo llamado:1.- fabricación de microprocesadores y contesta
a la siguiente pregunta:
.- ¿Qué función tiene la placa de aluminio que se deposita sobre el
microprocesador?.
4

5. UD 7.- El microprocesador
2.- Diagrama de bloques de las CPU actuales
Unidad de Unidad de
A.L.U. Unidad de
control Registros descodificación
coma flotante
de la instrucción
Memoria cache (L1 y L2)
Unidad de control: lee, interpreta y ejecuta las instrucciones máquinas almacenadas
en la memoria principal.
ALU: Realiza las operaciones aritméticas y lógicas.
Registros: zonas de memorias donde se almacenan información temporal.
Unidad de descodificación de la instrucción: interpreta la instrucción a ejecutar.
Unidad de coma flotante: Maneja las operaciones en coma flotante. (Aritmética con
números fraccionarios, operaciones matemáticas trigonometriítas y logarítmicas
Memoria Cache: Guardan las posiciones de memoria principal más utilizadas.
Incrementa la velocidad de adquisición de datos.
5

6. UD 7.- El microprocesador

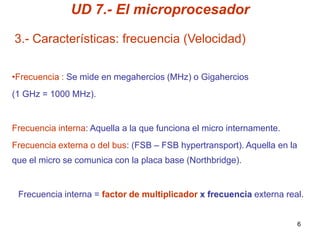

3.- Características: frecuencia (Velocidad)
•Frecuencia : Se mide en megahercios (MHz) o Gigahercios
(1 GHz = 1000 MHz).
Frecuencia interna: Aquella a la que funciona el micro internamente.
Frecuencia externa o del bus: (FSB – FSB hypertransport). Aquella en la
que el micro se comunica con la placa base (Northbridge).
Frecuencia interna = factor de multiplicador x frecuencia externa real.
6

7. UD 7.- El microprocesador.
3.- Características: frecuencia (Velocidad)
Ejercicio:
Calcula la frecuencia (velocidad) interna del procesador?.
CPU
¿?
MHz Factor multiplicador:
6x
FSB real del
BUS=333 MHz
FSB aparente =1335MHz
RATE FSB
7

8. UD 7.- El microprocesador
3.- Características: Bits de proceso
Es el número de bits con los que puede trabajar de forma
simultánea.
Procesadores de 32 bits y 64 bits.
Los procesadores de 32 bits, no pueden trabajar con más de
4GB.
Actualmente la mayoría de los procesadores son de 64 bits.
Actualmente la mayoría del software trabaja a 32 bits, por lo
que no explotan el máximo rendimiento del procesador.
Ejercicio: Averigua el número de bits de tu S.O.
Botón dcho_Mi PC_Propiedades
8

9. UD 7.- El microprocesador

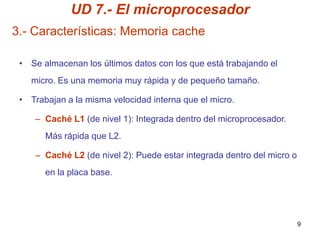

3.- Características: Memoria cache
• Se almacenan los últimos datos con los que está trabajando el
micro. Es una memoria muy rápida y de pequeño tamaño.
• Trabajan a la misma velocidad interna que el micro.
– Caché L1 (de nivel 1): Integrada dentro del microprocesador.
Más rápida que L2.
– Caché L2 (de nivel 2): Puede estar integrada dentro del micro o
en la placa base.
9

10. UD 7.- El microprocesador

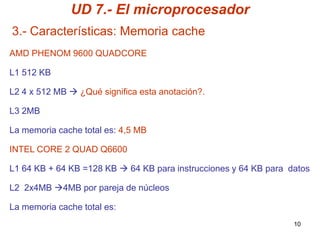

3.- Características: Memoria cache
AMD PHENOM 9600 QUADCORE
L1 512 KB
L2 4 x 512 MB  ¿Qué significa esta anotación?.
L3 2MB
La memoria cache total es: 4,5 MB
INTEL CORE 2 QUAD Q6600
L1 64 KB + 64 KB =128 KB  64 KB para instrucciones y 64 KB para datos
L2 2x4MB 4MB por pareja de núcleos
La memoria cache total es:
10

11. UD 7.- El microprocesador
2.- Características: Alimentación y disipadores
• Reciben electricidad de la placa base:
• Voltaje externo: Suele ser de 3.3v
– Voltaje interno (de núcleo): Inferior que el externo
permitiendo funcionar a menor temperatura (1.2v – 1.4v).
• Para evitar el calentamiento se utilizan:
– Disipador: Extrae el calor de la CPU.
– Ventilador: Enfría el disipador.
Ejercicio: Visualiza el vídeo 2.- Calentamiento de la CPU y contesta a la
siguiente pregunta: ¿Qué temperatura alcanza el AMD Athlon 1400
cuando se le quita el disipador y el ventilador?.
11

12. UD 7.- El microprocesador

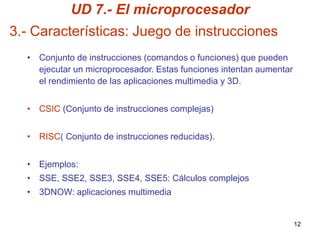

3.- Características: Juego de instrucciones
• Conjunto de instrucciones (comandos o funciones) que pueden
ejecutar un microprocesador. Estas funciones intentan aumentar
el rendimiento de las aplicaciones multimedia y 3D.
• CSIC (Conjunto de instrucciones complejas)
• RISC( Conjunto de instrucciones reducidas).
• Ejemplos:
• SSE, SSE2, SSE3, SSE4, SSE5: Cálculos complejos
• 3DNOW: aplicaciones multimedia
12

13. UD 7.- El microprocesador
3.- Características:
Técnicas para mejorar el rendimiento del micro.
• Pipeline: La CPU comienza a ejecutar una instrucción antes de
terminar de ejecutar la anterior.
• Hyperthreading: emula que tiene dos procesadores y cada uno
ejecuta un subproceso.
13

14. UD 7.- El microprocesador

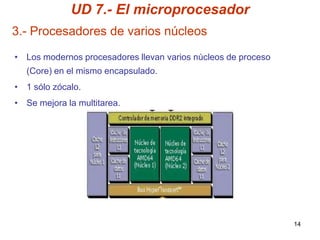

3.- Procesadores de varios núcleos
• Los modernos procesadores llevan varios núcleos de proceso
(Core) en el mismo encapsulado.
• 1 sólo zócalo.
• Se mejora la multitarea.
14

15. UD 7.- El microprocesador

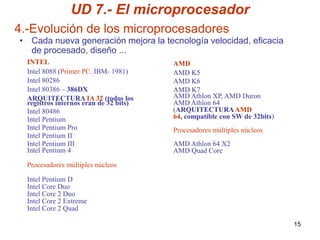

4.-Evolución de los microprocesadores
• Cada nueva generación mejora la tecnología velocidad, eficacia
de procesado, diseño ...
INTEL AMD
Intel 8088 (Primer PC. IBM- 1981) AMD K5
Intel 80286 AMD K6
Intel 80386 – 386DX AMD K7
ARQUITECTURA IA 32 (todos los AMD Athlon XP, AMD Duron
registros internos eran de 32 bits) AMD Athlon 64
Intel 80486 (ARQUITECTURA AMD
Intel Pentium 64, compatible con SW de 32bits)
Intel Pentium Pro Procesadores múltiples núcleos
Intel Pentium II
Intel Pentium III AMD Athlon 64 X2
Intel Pentium 4 AMD Quad Core
Procesadores múltiples núcleos
Intel Pentium D
Intel Core Duo
Intel Core 2 Duo
Intel Core 2 Extreme
Intel Core 2 Quad
15

16. UD 7.- El microprocesador
4.-Evolución de los microprocesadores

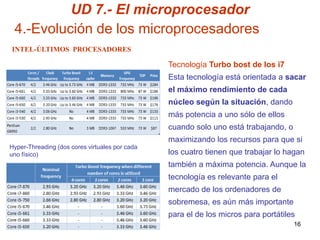

INTEL-ÚLTIMOS PROCESADORES
Tecnología Turbo bost de los i7
Esta tecnología está orientada a sacar
el máximo rendimiento de cada
núcleo según la situación, dando
más potencia a uno sólo de ellos
cuando solo uno está trabajando, o
maximizando los recursos para que si
Hyper-Threading (dos cores virtuales por cada
uno físico) los cuatro tienen que trabajar lo hagan
también a máxima potencia. Aunque la
tecnología es relevante para el
mercado de los ordenadores de
sobremesa, es aún más importante
para el de los micros para portátiles
16

17. UD 7.- El microprocesador
4.-Evolución de los microprocesadores
AMD-ÚLTIMOS PROCESADORES
AMD Phenom X3
AMD Phenom X4
17

18. UD 7.- El microprocesador
4.-Evolución de los microprocesadores

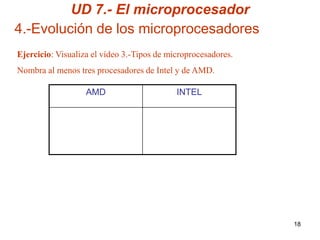

Ejercicio: Visualiza el vídeo 3.-Tipos de microprocesadores.
Nombra al menos tres procesadores de Intel y de AMD.
AMD INTEL
18

19. UD 7.- El microprocesador
4.-Evolución de los microprocesadores
Ejercicio: Accede a la página de sur multimedia. Busca el AMD y el
INTEL de mayor prestaciones y rellena la siguiente tabla:
Modelo Núcleos Frecuencia Memoria
interna cache
INTEL
AMD
19

20. UD 7.- El microprocesador
4.-Evolución de los microprocesadores
INTEL-SERVIDORES
Xeón , Itanium
La tecnología de
virtualización de Intel
es un compendio de
mejoras en la
capacidad de
procesamiento y
comunicación de los
componentes
primarios de un equipo
(procesador, memoria,
etc), así como lo es el
hyperthreading
20

21. UD 7.- El microprocesador
4.-Evolución de los microprocesadores
La tecnología de virtualización Intel® (Intel® VT) consta de componentes que
son compatibles con la virtualización.
Permiten la ejecución de varios sistemas operativos y aplicaciones en
particiones independientes. Cada partición se comporta como una máquina
virtual (VM) y ofrece aislamiento y protección.
Es llamada también virtualización basada en hardware, de forma que permite
que el software utilizado para la virtualización puede ser más sencillo.
Esta virtualización afecta también al resto de componentes del sistema
(chipset, BIOS, software y un sistema operativo que lo permita).
Ejercicio:
¿Cómo se llama la tecnología de virtualización en AMD?
Busca las características de tu microprocesador y dí si dispone de esta técnica
de virtualización.
21

22. UD 7.- El microprocesador
4.-Evolución de los microprocesadores

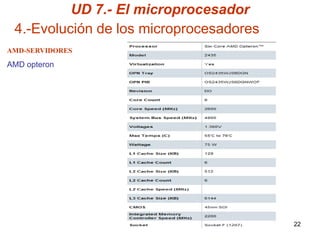

AMD-SERVIDORES
AMD opteron
22

23. UD 7.- El microprocesador
5.- Zócalos
Socket (zócalo): Matriz de agujeros en la placa base dónde se
conecta el procesador
PGA: marco cuadrado de conectores donde se insertaba los pines
por pura presión.
ZIF-PGA: añade una palanca que permite introducir el micro sin
necesidad de fuerza alguna.
ZIF-LGA: Los pines están en la placa y es el micro quien tiene los
contactos.
23

24. UD 7.- El microprocesador

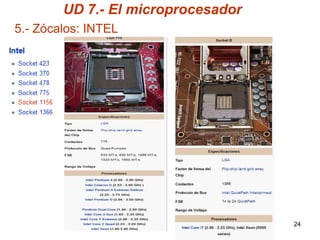

5.- Zócalos: INTEL
24

25. UD 7.- El microprocesador

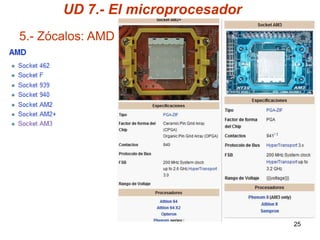

5.- Zócalos: AMD
25

26. UD 7.- El microprocesador

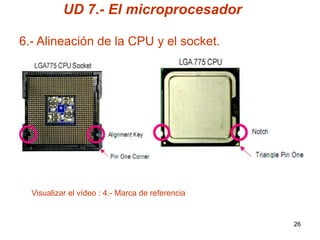

6.- Alineación de la CPU y el socket.
Visualizar el vídeo : 4.- Marca de referencia
26

27. UD 7.- El microprocesador

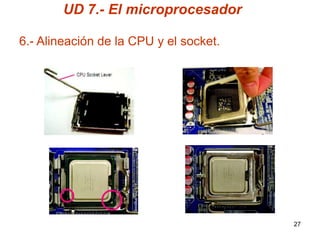

6.- Alineación de la CPU y el socket.
27

28. UD 7.- El microprocesador

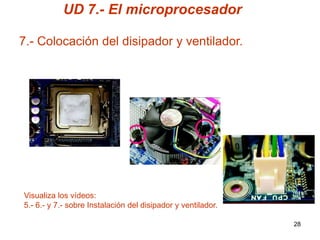

7.- Colocación del disipador y ventilador.
Visualiza los vídeos:
5.- 6.- y 7.- sobre Instalación del disipador y ventilador.
