El mortero
- 1. TEMA: EL MORTEROMATERIAL PARA UNIR UNIDADES DE ALBAÑILERIA UNIVERSIDAD TECNOLOGICA DE LOS ANDES ESCUELA PROFESIONAL DE INGENIERIA CIVIL CURSO : Diseño de estructura de Albañilería DOCENTE : Ing. Diomedes Napoleón Ferrel Sarmiento ALUMNOS : Edilson Quispe Llancay
- 2. EL MORTERO • NormaE.070 - Albañilería • 2.1.18 Mortero. Material empleado para adherir horizontal y verticalmente a las unidades de albañilería.
- 3. El mortero Elmortero es una mezcla de aglutinantes inorgánicos, agregados finos y agua, y posibles aditivos que sirven para aparejar elementos de construcción tales como ladrillos, piedras, bloques de concreto, etc. Además, se usa para rellenar los espacios que quedan entre los bloques y para el revestimiento de paredes. Los conglomerantes más comunes en la actualidad son los de cemento aunque históricamente han sido la cal, la tierra (barro) y el yeso los más utilizados. Generalmente, se utilizan para obras de albañilería, como material de agarre, revestimiento de paredes, etc.
- 4. Morteros de Construcción Sus características dependen de su composición, proceso de fabricación, amasado, curado y ambiente. La dosificación (proporción de los componentes) se elige de acuerdo con la aplicación constructiva. La mezcla se realiza por medios manuales o mecánicos, de manera que se obtenga una masa homogénea. Durante el fraguado y principio del endurecimiento hay que garantizar una hidratación adecuada (curado). El tipo de ambiente influye en el comportamiento a largo plazo del mortero (durabilidad).
- 5. NORMA TÉCNICA NTP399.610 Esta Norma Técnica Peruana establece las especificaciones para morteros utilizados en la construcción de obras de albañilería reforzada y no reforzada. Se consideran cuatro tipos de morteros con especificaciones alternativas referidas a proporciones y propiedades.

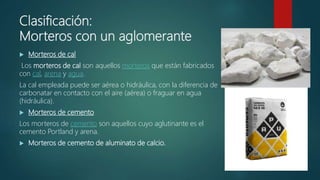

- 6. Clasificación: Morteros con unaglomerante Morteros de cal Los morteros de cal son aquellos morteros que están fabricados con cal, arena y agua. La cal empleada puede ser aérea o hidráulica, con la diferencia de carbonatar en contacto con el aire (aérea) o fraguar en agua (hidráulica). Morteros de cemento Los morteros de cemento son aquellos cuyo aglutinante es el cemento Portland y arena. Morteros de cemento de aluminato de calcio.

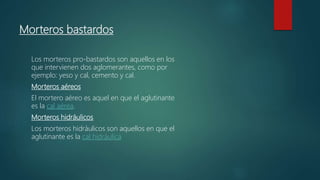

- 7. Morteros bastardos Los morterospro-bastardos son aquellos en los que intervienen dos aglomerantes, como por ejemplo: yeso y cal, cemento y cal. Morteros aéreos El mortero aéreo es aquel en que el aglutinante es la cal aérea. Morteros hidráulicos Los morteros hidráulicos son aquellos en que el aglutinante es la cal hidráulica
- 8. Morteros especiales: Morterosexpansivos (grout) Morteros refractarios Morteros con aireantes Morteros ignífugos Morteros de cemento cola Morteros aislados de finos Morteros aligerados Morteros no expansivos Morteros hidrófugos Morteros coloreados Morteros autonivelantes
- 9. PROCESO CONSTRUCTIVO ESPESOR DELAS JUNTAS La Norma E-070 nos dice lo siguiente: "En la albañilería con unidades asentadas con mortero, todas las juntas horizontales y verticales quedarán completamente llenas de mortero. El espesor de las juntas de mortero será como mínimo 10 mm y el espesor máximo será 15 mm". La razón por la cual la Norma limita el espesor de las juntas es muy sencilla.
- 10. Proceso constructivo Siel espesor de las juntas es mayor de 15 mm (Ver figura 1), esto hace que el muro portante se debilite sustancialmente. Una manera práctica de evitar esto, es usando el escantillón en el momento en que se está asentando el ladrillo. Además, se debe cuidar también, que la junta no sea menor de 10 mm, ya que no pegaría bien ladrillo con ladrillo, es decir, la unión quedaría débil. Fig 2 La razón por la cual la Norma limita el espesor de las juntas es muy sencilla. Fig 1 Por otro lado, obsérvese la figura 2. Ahí se ve que las juntas no están completamente llenas de mortero. Esto debilita el muro portante y por lo tanto la estructura.
- 11.
