Este documento habla sobre diferentes tipos de elastómeros termoplásticos. Explica que los elastómeros son materiales elásticos que recuperan su forma original después de ser sometidos a una fuerza. Luego describe varios tipos específicos de elastómeros termoplásticos como los estirenicos, poliolefínicos, vulcanizados y procesables fundibles, explicando sus propiedades y usos comunes.

1. materiales y procesos
industriales IV
Modulo plasticos
Elastomeros

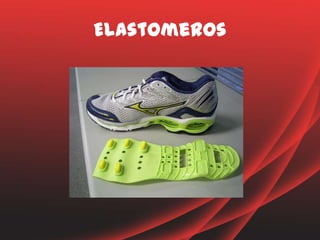

2. Elastomeros

3. Elastomeros
• Son materiales elásticos que al ser
sometidos a un esfuerzo recuperan
casi totalmente su forma original,
después de liberar una fuerza sobre
ellos
• Su comportamiento es debido a que
sus macromoléculas están
entrecruzadas por enlaces químicos

4. Elastomeros
• Se producen a partir de formulaciones
que incluyen gran variedad de
compuestos de moldeo (masa
viscosas y elastomeros sin curar)
• En la vulcanización o reticulación, las
cadenas moleculares se unen
mediante enlaces químicos amplios
• No son reciclables (elastomeros
naturales), pero los ETP si pueden
hacerlo

5. Elastomeros
Termoplasticos ETP
• Son materiales que combinan las
propiedades especificas de los
elastomeros con las posibilidades de
transformación de los termoplásticos
• Copolimeros en bloque o aleaciones
que poseen propiedades elásticas
dentro de cierto rango de
temperatura

6. Elastomeros
Termoplasticos ETP
• Las propiedades elásticas son debidas
a enlaces a enlaces químicos
producto de la unión de átomos de
hidrogeno
• Los ETP llenan los huecos existententes
entre los termoplásticos y los termofijos

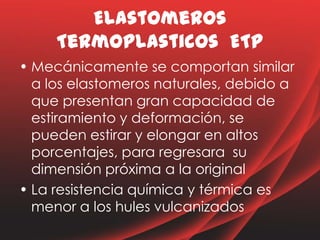

7. Elastomeros
Termoplasticos ETP
• Mecánicamente se comportan similar
a los elastomeros naturales, debido a
que presentan gran capacidad de
estiramiento y deformación, se
pueden estirar y elongar en altos
porcentajes, para regresara su
dimensión próxima a la original
• La resistencia química y térmica es
menor a los hules vulcanizados

8. ETP clasificacion
• Hule Nitrilo
• Hule Butadieno • Aleaciones
• Policloropropeno elastomericas
• Copolimeros estirenicos - hules procesables
en bloque fundibles MFR
• Elastómeros - Termoplásticos
Termoplásticos vulcanizados TVR
Poliolefinicos TPO • Poliuretanos
termoplásticos TPU
• Colopiesteres
termoplásticos TPC
• Poliamidas
termoplásticas TPA

9. Hule Nitrilo
• Sus propiedades
• El Hule Nitrilo es fisicas y quimicas
tambien conocido dependen de el
como Buna- contenido de
N, Perbunan, o NBR acrilonitrilo
• Es un copolímero • Resiste aceites,
de acrilonitrilo y combustibles y otros
butadieno. químicos, a mayor
• Comercialmente se cantidad de Nitrilo
llama Nipol, Krynac mayor resistencia
y Europrene quimica, pero
menor flexibilidad

10. Hule nitrilo
• Los rangos de • El hule nitrilo posee
temperatura de uso una mayor
continuo son de -40 resistencia que el
a 1080 c hule natural
• En general tiene
poca resistencia a
quimicos, si se
exponea acido
nitrico puede
causar serias
quemaduras

11. Hule nitrilo
aplicaciones
• Guantes quirúrgicos • productos
• En la industria moldeados
aeronáutica se usa • Calzado
para mangueras de • adhesivos,
combustible y selladores, esponjas
aceite • Espumas
• Sellos expandidas
• En la industria • Bajo alfombras
nuclear guantes y
equipos de
proteccion

12. Hule Nitrilo

13. Hule butadieno
• es un caucho • Se presenta
sintético que es un una recuperación
polímero formado a del 80% después
partir del proceso de la tensión es
de aplicada, por lo
polimerización del que se dice que
monómero de 1,3- tiene un alto grado
butadieno. de resilencia
• Tiene una alta
resistencia al
desgaste

14. Hule butadieno
• Dependiendo del • Aplicaciones:
tipo de catalizador Llantas
serán sus Pelotas de golf
propiedades
Como aditivo
• Sus catalizadores modificador de
son: el niquel, el impacto para
neodimio, el titanio, mejorar la
el cobalto y el litio resistencia en
diferentes plásticos

15. Hule Butadieno

16. Policloroporpeno
• Mejor conocido • Características del
como neopreno polímero son:
• Es la marca - Resistencia a la
comercial de degradación a
Dupont causa del sol, el
• Es incoloro y con un ozono y el clima.
color parecido al - Buena resistencia
del éter. al envejecimiento

17. Neopreno
• - Presenta resistencia
aceptable a solventes
-NEOPRENO
y agentes químicos.
INDUSTRIAL: Es el que se
- Es resistente a daños
utiliza en la fabricación
causados por la flexión
de ruedas de
y la torsión.
automóvil, juntas
- Adhesión a muchos
tóricas u O-rings, juntas
sustratos (adhesivos)
de coches, etc..
• Existen dos tipos de - NEOPRENO CELULAR.-
neopreno Que es el de los trajes
de buceo y otras
prendas de vestir

18. Neopreno
• Juntas • Guantes y mascarillas
• Mangueras y • Botas para pezca
revestimientos • Traje de Buzo
resistentes a la • Trajes aislantes de
corrosión temperaturas frías
• base para adhesivos, • Uso de artículos
aislamiento del ruido ortopedicos
en las instalaciones de
transformadores de • Cinchos, mantas y
potencia almohadillas para
equitacion
• cinta aislante para
puertas de incendios • Protectores gotcha

19. Neopreno

20. Elastomeros Termoplasticos
Estirenicos TPS
• Un factor que
• Son los de menor
influye en las
costo de todos los
propiedades
hules y son los de
mecánicas, es el
menores
contenido de
propiedades de
poliestireno
desempeño de
todos los hules • Son de
termoplásticos propiedades
similares a los HV
• MP estireno,
butadieno, • Presenta mejor
isopropeno resistencia a la
tensión que los HV

21. TPS
• Generalmente no • Adhesivos, sellos,
se utiliza recubrimientos.
directamente, sino • Modificador del
mezclandolo con índice de
otros aceites, viscosidad en TP y
resinas, cargas y modificador de TF
diferentes • Como aceite
materiales mejora la
procesabilidad, la
dureza y la
resistencia al ozono

22. TPS
• Ejemplos de este • Etileno – estireno –
tipo de elastomeros butadieno Estireno
son el copolímero SEBS
de estireno/ • Estireno –
butadeino SBR del Isopropeno –
cual el 75% del estireno SIS
peso es butadieno
• Los dos elastomeros
estirenicos son:

23. TPS

24. Elastomeros Termoplasticos
Poliolefinicos TPO
• Productos plasticos • En lugar de PP se
mezcla de pued utilizar PEAD,
poliolefinas con PEBD, PELBD
elastomeros • La zona dura del
• MP principal es el elastomero es el PP
PP isotáctico con y la zona blanda la
hule étileno(EPR) o da el EPR o el EPDM
hule etileno
propileno dieno
(EPDM)

25. TPO
• Dependiendo de la • Soporta
formulación puede perfectamente el
soportar hasta 1250 trabajo a 800 c
C por periodos • Moderada
relativamente resitencia química a
prolongados, pero solventes y
mantiene sus reactivos
características a inorganicos
temperaturas de
1050 c

26. TPO
• Se puede inyectar, • Ductos de
extruir, soplar y calentamiento de
termoformar aire, sellos del cofre
• Sector automotriz: • Recubrimiento de
molduras, cubiertas cable y alambre
de defensas, tapas • Partes mecánicas:
laterales de topes empaques,
defensas, cubiertas sellos, enchufes
de guardafangos, electricos
ducto de aire del
carburador

27. TPO

28. Aleaciones elastomericas
Termoplasticos Vulcanizados
TPV
• MP – EPDM y Hule • empaques, ductos
nitrilo para aire,
• - 600c a 1350 c guardapolvos
(santoprene) • Construcción:
• - 600c a 1250 c Juntas, sellos,
(Geolast) mayor recubrimientos de
resistencia química piso y techo
• Sector automotriz: • Eléctrico –
Mangueras, sellos eléctronico
de vidrio, contactos,
enchufes clavijas

29. TPV

30. Aleaciones elastomericas
Hules procesables fundibles
MPR
• Es comercializado • MP interpolimeros
bajo el nombre de de estireno con
Alcryn de DuPont poliolefinas
• Puede ser cloradas
reciclable, es • Inyectar, extruir,
pigmentable, bajo termoformar
costo de proceso y calandrear,
se puede moldear compresión,
extrusion soplo

31. MPR
• Tubería, manguera
reforzada, sellos,
empaques, jutas
• Recubrimiento de
tela
• Partes automotrices
• Calzado
• Recubrimiento de
cable y alambre

32. MPR

33. Elastomeros base
puliuretano TPU
• Están formado a • Poliisocianato
partir de PUR de Difenil- Metilen –
tipo polieter o tipo Disocianato MDI
poliester (zona • Polioles de cadena
blanda) corta
• La materia prima Etilen glicol
son polioles de
cadena larga los Butano diol
cules pueden ser Hexano diol
de tipo eter o ester Hidroxietoxibenceno

34. TPU
• Resisten aceites • Recomendados en
minerales, grasa y aplicaciones que
gasolina requieran una
• Resisten muy bien elevada protección
acidos y bases y aislamiento
concentrados • Excelente
• Los rayos UV resistencia a la
producen abrasión
decloración y • Son considerados
perdida de prop. hules de alto
mecanicas desempeño

35. TPU
• Soporte del parabrisas • Mangueeras de
• Juntas irrigación, jardin,
• Sellos incendio
• Rodajas de patines y • Mangueras del sistema
patinetas de combustible de
automóviles
• Lycra o elastano
• Tubería de uso clínico
• Extensiones de guarda
fangos • Cable y alambre:
secadoras de pelo,
• Martillos de cabeza de computadoras,
goma audifonos
• Camaras de llanta • Suelas de zapato

36. TPU

38. Elastomeros termplasticos
base copoliester TPC
• Elastomeros de • El nombre
ingenieria comercial es Hytrel
• Polimerización al de DuPont
azar de segmentos • Excelente
rigidos, con versatilidad para ser
segmentos flexibles procesado como
de dimetil termoplástico
tereftalato + • Alta resistencia
tetrametilen glicol + quimica y a al calor
polietrametilen • Altas propiedades
glicol mecánicas

39. TPC
• Excelente • En función de la
resistencia a la composición
fatiga excelente
• Alta resistencia al resistencia a
impacto aceites,
• Mayor resistencia a hidrocarburos
la abrasión fluorados, acidos y
bases
• Moderada
resistencia eléctrica
• -700 c a 1500 c

40. TPC
• Consumo: calzado, • Mangueras de alta
caretas de presión y
motociclistas, mangueras que
laterales y frontales estén sometidas a
de patinetas químicos
• Bombas de • Recubrimiento de
transmisión, tubos fibra óptica
simples de • Recubrimiento de
conducción de cable y alambre
agua

41. TPC

42. Elastomeros termoplasticos
base poliamida TPA
• Copro-limeros • Y polietilen diol
constituidos a partir • Poliamida es la
de Poliamidas zona dura que da
dicarboxilicas al elastómero
• Polieteramida PEEA dureza y rigidez
• Poliesteramida PETA • Polieter diol es la
• Polieteresteramida zona blanda de
PESA flexibilidad
resistencia química
y a solventes

43. TPA
• De todos los
• Se ve atacada por
elastomeros
solventes clorados o
• Alta resitencia a la fluorados
abrasión (similar a
• Previo a la
lade los elastomeros
transformación
de poliuretano y
requieren secado
copoliester)
previo
• Puede soportar
temperaturas hasta
de 2000 c por
periodos cortos

44. TPA
• Manguera para • Botas para esquiar
dispensadores de • Zapatos deportivos
gasolina
• Tubería
• Recubrimiento de
cable y alambre
• Sellos, empaques,
cubre fangos,
balones

45. TPA

46. DUREZA
• La dureza en los • Los valores son
elastomeros esta medidos de 0 a 100
dada como unidad correspondiendo a
SHORE con la cual 0 la dureza mas
se mide la pequeña y la 100 a
resistencia al la mas grande
penetrar un cuerpo
con una forma
definida sobre el
objeto a
inspeccionar

47. Deformacion Remanente
Compression Set
• La deformación • La DR o CS de 0%
remanente indica en indica que un materia
que medida un a regresado a su
material vuelve a su estado inicial a un
estado normal , 100%
después de aplicada • DR de 100% que el
una fuerza de material no ha
deformación regresado en absoluto
constante a un a su estado inicial
determinado tiempo y
temperatura
