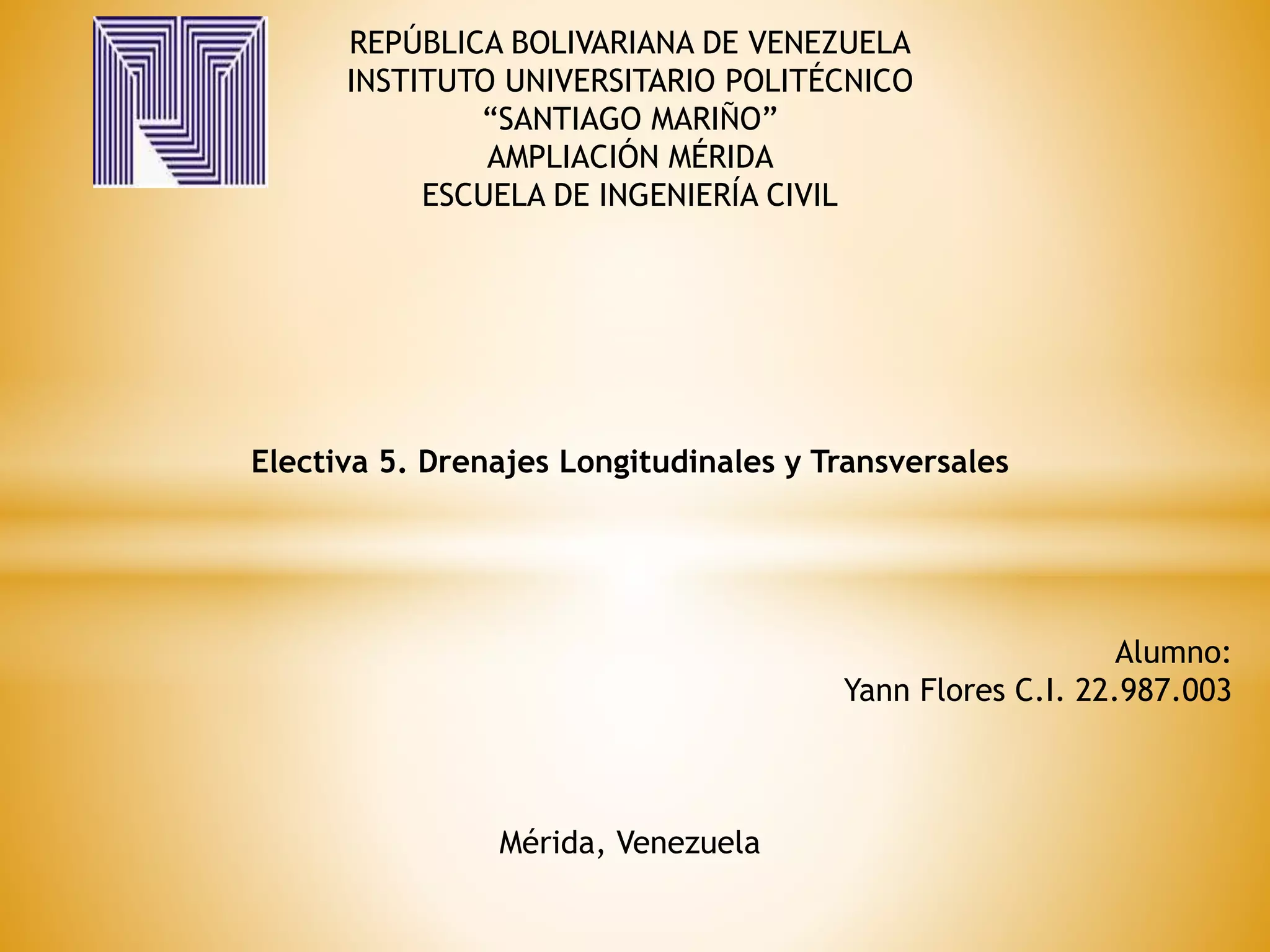

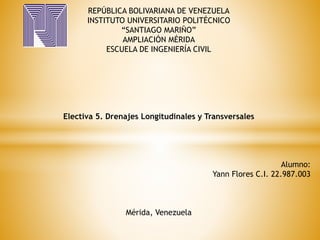

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
AMPLIACIÓN MÉRIDA
ESCUELA DE INGENIERÍA CIVIL
Electiva 5. Drenajes Longitudinales y Transversales
Alumno:
Yann Flores C.I. 22.987.003
Mérida, Venezuela

2. Introducción
Para la ingeniería y el urbanismo, el drenaje es el sistema de tuberías interconectadas que permite el
desalojo de los líquidos pluviales o de otro tipo. Esos canales deben ser limpiados periódicamente para
eliminar el fango, las malezas y todo aquello que pueda obstaculizar el flujo del agua.
Esa agua puede aparecer por diversas causas, tales como:
-copiosas precipitaciones que no han podido ser absorbidas por el suelo.
-subida del nivel freático, ocasionado por la elevación de un río, arroyo u otra fuente de agua, o debido
al riego.
– escurrimiento del agua que se vierte cuando se rebasa un depósito o un cauce artificial o natural.
Entre los componentes de un sistema de drenaje se encuentran:
-los canales de campo.
-los canales principales y secundarios
-obras de control de la erosión al fondo de los canales.
-obras de protección de los márgenes de los canales.
-estaciones de bombeo que no siempre se necesitan.
Los primeros sistemas de drenaje datan de varios milenios antes de Cristo, aunque se trata de diseños
sobre la tierra, mientras que en la actualidad se construyen redes subterráneas. Recién en el Siglo XIX,
los franceses crearon el primer sistema debajo del suelo; desde ese entonces, más y más ciudades
europeas del centro del continente siguieron sus pasos, aprovechando los ríos cercanos para drenar las
aguas.

3. Drenajes Longitudinales
Canaliza las aguas caídas sobre la plataforma y taludes de la explanación de forma paralela a
la calzada, restituyéndolas a sus cauces naturales. Para ello se emplean elementos como las
cunetas, caces, colectores, sumideros, arquetas y bajantes.

4. Drenajes Transversales
Permite el paso del agua a través de os cauces naturales bloqueados por la
infraestructura viaria, de forma que no se produzcan destrozos en esta última.
Comprende pequeñas y grandes obras de paso, como puentes o viaductos. Es práctica
habitual combinar ambo sistemas, superficial y subterráneo, para conseguir una total y
eficiente evacuación de las aguas.

5. Criterios de Diseño
A la hora de proyectar el drenaje de una carretera deben tenerse en cuenta una serie de factores que
influyen directamente en el tipo de sistema más adecuado, así como en su posterior funcionalidad. Los
más destacables son:
. Factores topográficos: Dentro de este grupo se engloban circunstancias de tipo físico, tales como la
ubicación de la carretera respecto del terreno natural contiguo, en desmonte, terraplén o media ladera,
la tipología del relieve existente, llano, ondulado, accidentado, o la disposición de sus pendientes en
referencia a la vía.
. Factores hidrológicos: Hacen referencia al área de la cuenca de recepción y aporte de aguas
superficiales que afecta directamente a la carretera, así como a la presencia, nivel y caudal de las aguas
subterráneas que puedan infiltrarse en las capas inferiores del firme.
. Factores geotécnicos: La naturaleza y características de los suelos existentes en la zona condicionada la
facilidad con la que el agua puede llegar a la vía desde su punto de origen, así como la posibilidad de que
ocasione corrimientos o una erosión excesiva del terreno. Las propiedades a considerar son aquellas que
afectan a su permeabilidad, homogeneidad, estratificación o compacidad, influyendo también la
existencia de vegetación.
Una vez sopesados estos factores se procede al diseño de la red de drenaje, que deberá cumplir los
siguientes objetivos:
. Evacuar de manera eficaz y lo más rápidamente posible el agua caída sobre la superficie de rodadura y
los taludes de la explanación contiguos a ella. Por supuesto, deberán evitar la inundación de los tramos
más deprimidos de la vía

6. . Alejar del firme el agua freática, así como los posibles acuíferos existentes, empleando
para ello sistemas de drenaje profundo.
. Prestar especial atención a los cauces naturales, tales como barrancos o ramblas,
disponiendo obras de fábrica que no disminuyan su sección crítica para periodos de retorno
razonables. Debe recordarse que las avenidas son la principal causa mundial de destrucción
de puentes.
. No suponer un peligro añadido para la seguridad del conductor, empleando para ello taludes
suaves y redondeando las aristas mediante acuerdos curvos, evitando así posibles accidentes
adicionales.
. También debe cuidarse el aspecto ambiental, procurando que produzca el menor daño
posible al entorno.
Todos los anteriores puntos están como siempre supeditados a la economía de la obra, por lo
que la solución adoptada debe tener en cuenta dos condicionantes adicionales:
. El coste inicial de construcción e implantación del sistema de drenaje.
. Los costes de reparación y mantenimiento de la infraestructura de drenaje a lo largo de la
vida útil de la carretera.

7. Conclusión
Con la información obtenida a través de las actividades y trabajos sobre los drenajes,
es importante destacar su uso pero a su vez también la importancia de mantenerlos en
condiciones optimas (aplicándoles un estudio y un mantenimiento) para su
funcionamiento y así no desperdiciar los diferentes tipos de drenajes.
