2. Nociones básicas de ELECTROMAGNETISMO
En 1820 el físico danés Hans Christian Oersted descubrió la existencia de una relación entre
las corrientes eléctricas y el magnetismo. Observó que las corrientes eléctricas eran capaces de
producir efectos magnéticos como los imanes. Esta relación hizo pensar que la electricidad y el
magnetismo era una única cosa.
El magnetismo es creado por las cargas eléctricas en movimiento. Como la corriente eléctrica
es un flujo de cargas en movimiento, es capaz de generar un campo magnético.

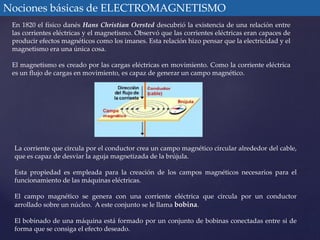

La corriente que circula por el conductor crea un campo magnético circular alrededor del cable,
que es capaz de desviar la aguja magnetizada de la brújula.
Esta propiedad es empleada para la creación de los campos magnéticos necesarios para el
funcionamiento de las máquinas eléctricas.
El campo magnético se genera con una corriente eléctrica que circula por un conductor
arrollado sobre un núcleo. Aeste conjunto se le llama bobina.
El bobinado de una máquina está formado por un conjunto de bobinas conectadas entre si de
forma que se consiga el efecto deseado.
3. Nociones básicas de MAGNETISMO
La figura muestra la disposición de las limaduras de hierro según el campo magnético
generado por la corriente eléctrica al recorrer una espira tal como indica la figura de la
derecha.
4. Nociones básicas de MAGNETISMO

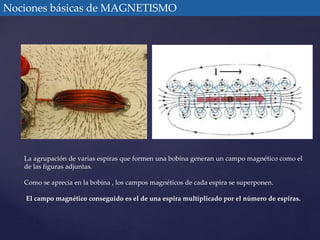

La agrupación de varias espiras que formen una bobina generan un campo magnético como el
de las figuras adjuntas.
Como se aprecia en la bobina , los campos magnéticos de cada espira se superponen.
El campo magnético conseguido es el de una espira multiplicado por el número de espiras.
5. Nociones básicas de MAGNETISMO
El efecto magnético creado por una bobina recorrida por una corriente eléctrica es mayor cuanto
mayor sea el número de espiras de la bobina. También aumenta el efecto magnético de la bobina
cuanto mayor es la corriente que la atraviesa.
Una corriente intensa está formada por gran cantidad de cargas eléctricas que recorren la bobina
por segundo y como cada carga que se mueve produce un pequeño campo magnético,
cuanta mayor cantidad de cargas se muevan mayor será el efecto magnético.
La polaridad magnética de la bobina se determina con una sencilla regla nemotécnica.
REGLA DE LA MANO DERECHA
Poniendo la mano derecha sobre la bobina de
forma que los dedos de la mano señalen la
dirección de la corriente en las espiras (sentido
convencional de la corriente de polo positivo a
polo negativo), con el pulgar extendido como en
la figura, éste indicará el polo NORTE de la
bobina.
6. Nociones básicas de MAGNETISMO

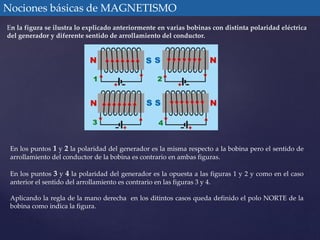

En la figura se ilustra lo explicado anteriormente en varias bobinas con distinta polaridad eléctrica
del generador y diferente sentido de arrollamiento del conductor.
En los puntos 1 y 2 la polaridad del generador es la misma respecto a la bobina pero el sentido de
arrollamiento del conductor de la bobina es contrario en ambas figuras.
En los puntos 3 y 4 la polaridad del generador es la opuesta a las figuras 1 y 2 y como en el caso
anterior el sentido del arrollamiento es contrario en las figuras 3 y 4.
Aplicando la regla de la mano derecha en los ditintos casos queda definido el polo NORTE de la
bobina como indica la figura.
7. Nociones básicas de MAGNETISMO

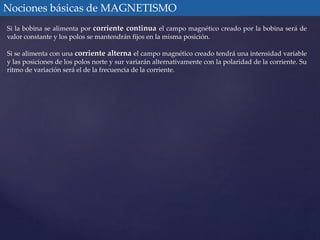

Si la bobina se alimenta por corriente continua el campo magnético creado por la bobina será de
valor constante y los polos se mantendrán fijos en la misma posición.
Si se alimenta con una corriente alterna el campo magnético creado tendrá una intensidad variable
y las posiciones de los polos norte y sur variarán alternativamente con la polaridad de la corriente. Su
ritmo de variación será el de la frecuencia de la corriente.
