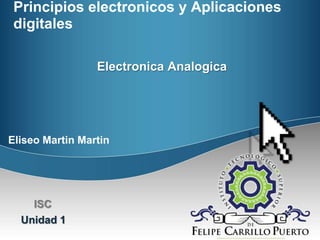

1. Principios electronicos y Aplicaciones
digitales
Electronica Analogica
Eliseo Martin Martin
ISC
Unidad 1
MGPC

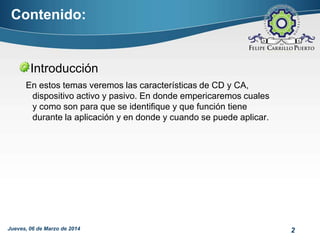

2. Contenido:
Introducción
En estos temas veremos las características de CD y CA,
dispositivo activo y pasivo. En donde empericaremos cuales
y como son para que se identifique y que función tiene
durante la aplicación y en donde y cuando se puede aplicar.
Jueves, 06 de Marzo de 2014
2

3. CAPACITADORES EN CIRCUITOS CD y CA
Un capacitor es un dispositivo electrónico construido utilizando dos
placas de material conductor eléctrico separadas por un material no
conductor o aislante.
Capacitores de DC
Las dos placas de un capacitor, eléctricamente aisladas una de la
otra, almacenan energía en forma de capacitancia. Cuando la
corriente directa se aplica a un circuito con tan sólo resistencia y
capacitancia, el capacitor se cargará al nivel del voltaje aplicado. Ya
que la corriente directa sólo fluye en una dirección, una vez que el
capacitor esté completamente cargado, no fluirá más corriente.
Jueves, 06 de Marzo de 2014
3

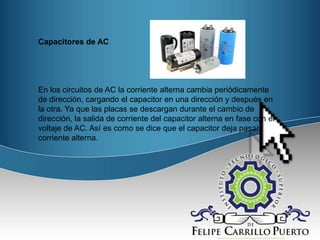

4. Capacitores de AC
En los circuitos de AC la corriente alterna cambia periódicamente
de dirección, cargando el capacitor en una dirección y después en
la otra. Ya que las placas se descargan durante el cambio de
dirección, la salida de corriente del capacitor alterna en fase con el
voltaje de AC. Así es como se dice que el capacitor deja pasar
corriente alterna.
MGPC

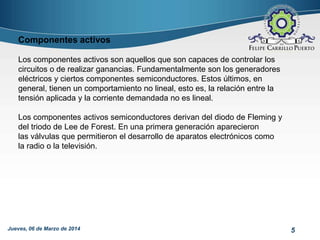

5. Componentes activos
Los componentes activos son aquellos que son capaces de controlar los
circuitos o de realizar ganancias. Fundamentalmente son los generadores
eléctricos y ciertos componentes semiconductores. Estos últimos, en
general, tienen un comportamiento no lineal, esto es, la relación entre la
tensión aplicada y la corriente demandada no es lineal.
Los componentes activos semiconductores derivan del diodo de Fleming y
del triodo de Lee de Forest. En una primera generación aparecieron
las válvulas que permitieron el desarrollo de aparatos electrónicos como
la radio o la televisión.
Jueves, 06 de Marzo de 2014
5

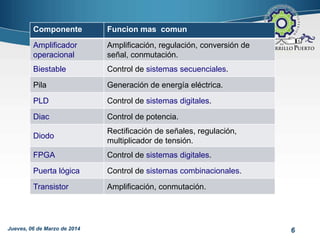

6. Componente
Funcion mas comun
Amplificador
operacional
Amplificación, regulación, conversión de
señal, conmutación.
Biestable
Control de sistemas secuenciales.
Pila
Generación de energía eléctrica.
PLD
Control de sistemas digitales.
Diac
Control de potencia.
Diodo
Rectificación de señales, regulación,
multiplicador de tensión.
FPGA
Control de sistemas digitales.
Puerta lógica
Control de sistemas combinacionales.
Transistor
Amplificación, conmutación.
Jueves, 06 de Marzo de 2014
6

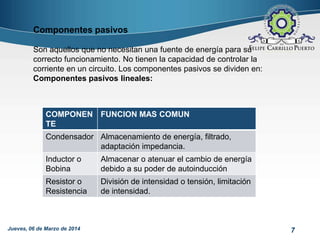

7. Componentes pasivos
Son aquellos que no necesitan una fuente de energía para su
correcto funcionamiento. No tienen la capacidad de controlar la
corriente en un circuito. Los componentes pasivos se dividen en:
Componentes pasivos lineales:
COMPONEN FUNCION MAS COMUN
TE
Condensador Almacenamiento de energía, filtrado,
adaptación impedancia.
Inductor o
Bobina
Almacenar o atenuar el cambio de energía
debido a su poder de autoinducción
Resistor o
Resistencia
División de intensidad o tensión, limitación
de intensidad.
Jueves, 06 de Marzo de 2014
7

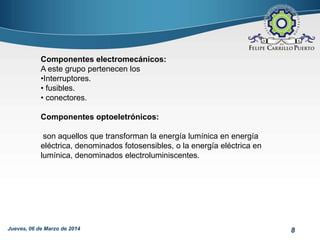

8. Componentes electromecánicos:
A este grupo pertenecen los
•Interruptores.
• fusibles.
• conectores.
Componentes optoeletrónicos:
son aquellos que transforman la energía lumínica en energía
eléctrica, denominados fotosensibles, o la energía eléctrica en
lumínica, denominados electroluminiscentes.
Jueves, 06 de Marzo de 2014
8

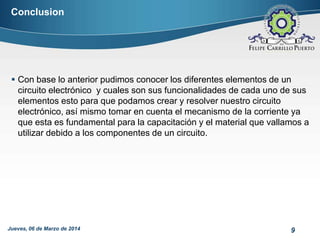

9. Conclusion
 Con base lo anterior pudimos conocer los diferentes elementos de un
circuito electrónico y cuales son sus funcionalidades de cada uno de sus
elementos esto para que podamos crear y resolver nuestro circuito
electrónico, así mismo tomar en cuenta el mecanismo de la corriente ya
que esta es fundamental para la capacitación y el material que vallamos a
utilizar debido a los componentes de un circuito.
