ELEMENTOS COMPONENTES

2. Page 2
Los controladores
• Son los encargados de regular el
funcionamiento del sistema y enviar las
ordenes a los actuadores.
• Es un software que permite que el equipo se
comunique con hardware o con dispositivos.
• Es un programa informático que permite el
sistema operativo interaccionar con un
periférico haciendo una abstracción del
hardware y proporcionando una interfaz

3. Page 3
Los actuadores
• Son los mecanismos encargados de recibir
las ordenes que llegan desde los
controladores y de ejecutar el trabajo.
• Es un dispositivo capaz de transformar
energías hidráulicas, neumáticas o eléctrica
en la activación de un proceso con la finalidad
de generar un efecto sobre un proceso
automatizado.

4. Page 4
Tipos de actuadores
• Actuadores mecánicos: son dispositivos que
transforman el movimiento rotativo de la
entrada, en un movimiento lineal en la salida.
• Los actuadores mecánicos son aplicables
para los campos donde se requieren
movimientos lineales

5. Page 5
• Actuadores eléctricos: solo requieren de
energía eléctrica como fuente de poder
• se utilizan cables eléctricos para transmitir
electricidad y las señales
• es aptamente versátil y prácticamente no hay
restricciones respecto a la distancia entre la
fuente de poder y el actuador.

6. Page 6
• Actuadores hidráulicos: son los de mayor
antigüedad, pueden ser clasificados de
acuerdo con la forma de operación, funciona
en base de fluidos a presión, existen tres
grandes grupos:
• Cilindro hidráulico
• Motor hidráulico
• Motor hidráulico de oscilación

7. Page 7
Cilindro hidráulico
• Existen dos tipos en el primer tipo se utiliza
fuerza hidráulica para empujar y una fuerza
externa diferente para contraer
• En el segundo tipo se emplea la fuerza
hidráulica para efectuar ambas acciones

8. Page 8
Motor hidráulico
• motor hidráulico: es un actuador mecánico
que convierte presión hidráulica y flujo en
un par de torsión y un desplazamiento
angular, es decir, en una rotación o giro. Su
funcionamiento es pues inverso al de
las bombas hidráulicas y es el equivalente
rotatorio del cilindro hidráulico. Se emplean
sobre todo porque entregan un par muy
grande a velocidades de giro pequeñas en
comparación con los motores eléctricos.

9. Page 9

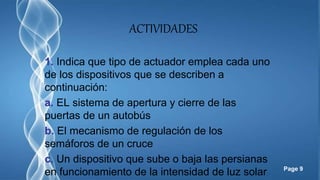

ACTIVIDADES
1. Indica que tipo de actuador emplea cada uno
de los dispositivos que se describen a
continuación:
a. EL sistema de apertura y cierre de las
puertas de un autobús
b. El mecanismo de regulación de los
semáforos de un cruce
c. Un dispositivo que sube o baja las persianas
en funcionamiento de la intensidad de luz solar

10. Page 10
2. Justifica de que tipo son los sensores
siguientes:
a. Un termómetro
b. Un detector de metales
c. Un conmutador situado al final del Angulo
de giro de un ventilador
d . Un dispositivo que corta un suministro de
aire cuando el neumático alcanza una presión
determinada

11. Page 11
1
• a. Mecánico
• b. Eléctricos
• C. Eléctrico

12. Page 12
2.
• a. Un termómetro Incorpora un sensor de
temperatura porque los sensores de temperatura son
dispositivos que transforman los cambios de
temperatura .en cambios u o señales .
• b. Detector de Metales Incorpora un sensor Inductivo
porque sirve para detectar materiales metálicos ,
ferrosos .
• C. Esta formado con el sensor de posición del

13. Page 13
INTEGRANTES
Laura Correa
Melisa Melendres
Esteban Causado
Edier Cano
Johan Ruiz

14. Page 14
• Es un dispositivo electrónico que se utiliza en
un motor para registrar la velocidad ala que
esta girando el cigüeñal
• D. Esta formado por el aire comprimido se
refiere a una tecnología o aplicación técnica
que hace uso de aire que ha sido sometido a
presión por medio de un compresor.
