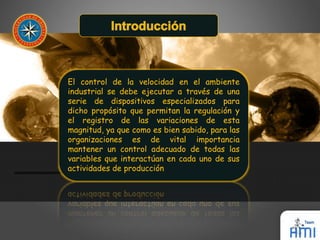

4. El control de la velocidad en el ambiente
industrial se debe ejecutar a través de una
serie de dispositivos especializados para
dicho propósito que permitan la regulación y
el registro de las variaciones de esta
magnitud, ya que como es bien sabido, para las
organizaciones es de vital importancia
mantener un control adecuado de todas las
variables que interactúan en cada uno de sus
actividades de producción

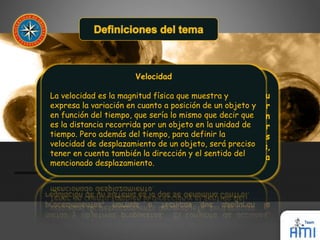

5. Velocidad
La velocidad es la magnitud física que muestra y
expresa la variación en cuanto a posición de un objeto y
en función del tiempo, que sería lo mismo que decir que
es la distancia recorrida por un objeto en la unidad de
tiempo. Pero además del tiempo, para definir la
velocidad de desplazamiento de un objeto, será preciso
tener en cuenta también la dirección y el sentido del
mencionado desplazamiento.

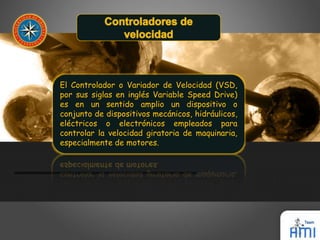

6. El Controlador o Variador de Velocidad (VSD,
por sus siglas en inglés Variable Speed Drive)
es en un sentido amplio un dispositivo o
conjunto de dispositivos mecánicos, hidráulicos,
eléctricos o electrónicos empleados para
controlar la velocidad giratoria de maquinaria,
especialmente de motores.

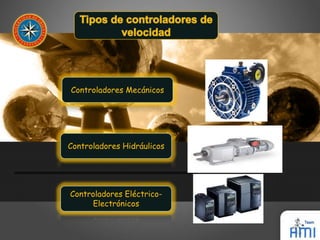

8. Controladores Mecánicos
Variador de paso ajustable: este
dispositivo emplea poleas y bandas en
las cuales el diámetro de una o más
poleas puede ser modificado.
Variador de tracción: transmite
potencia a través de rodillos metálicos.
La relación de velocidades de
entrada/salida se ajusta moviendo los
rodillos para cambiar las áreas de
contacto entre ellos y así la relación de
transmisión.

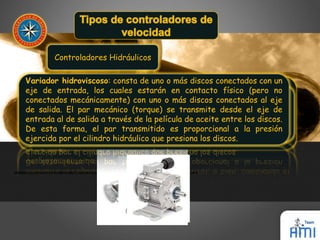

9. Controladores Hidráulicos
Variador hidroviscoso: consta de uno o más discos conectados con un
eje de entrada, los cuales estarán en contacto físico (pero no
conectados mecánicamente) con uno o más discos conectados al eje
de salida. El par mecánico (torque) se transmite desde el eje de
entrada al de salida a través de la película de aceite entre los discos.
De esta forma, el par transmitido es proporcional a la presión
ejercida por el cilindro hidráulico que presiona los discos.
Variador hidrostático: consta de una bomba hidráulica y un motor
hidráulico Variador (ambos hidrodinámico: de desplazamiento emplea aceite positivo). hidráulico Una para revolución transmitir
de la
bomba un par o el mecánico motor corresponde entre un impulsor a una cantidad de entrada bien (sobre definida un eje de de
volumen
del velocidad fluido manejado. constante) De y esta un rotor forma de la salida velocidad (sobre puede un eje ser de controlada
velocidad
ajustable). También llamado acoplador hidráulico de llenado
mediante la regulación de una válvula de control, o bien, cambiando el
variable.
desplazamiento de la bomba o el motor.
10. Controladores Eléctrico-
Electrónicos
Variadores para motores de CC: Estos variadores
permiten controlar la velocidad de motores de
corriente continua, serie, derivación, compuesto y
de imanes permanentes. La velocidad mecánica de un
motor de CC es directamente proporcional al voltaje
terminal e inversamente proporcional al flujo
magnético, el cual a su vez depende de la corriente
de campo.
Variadores por corrientes de Eddy: Un variador
de velocidad por corrientes de Eddy consta de un
motor de velocidad fija y un embrague de
corrientes de Eddy. El embrague contiene un rotor
de velocidad fija (acoplado al motor) y un rotor de
velocidad variable, separados por un pequeño
entrehierro.
Variadores de deslizamiento: Este tipo de
variadores Variadores se aplica para únicamente motores para de los CA motores
o
de variadores inducción de de frecuencia: rotor devanado. Los variadores En de
estos
controladores frecuencia permiten se tiene que controlar a mayor la deslizamiento,
velocidad
menor tanto de velocidad motores de mecánica inducción, del como motor. de los
El
deslizamiento motores síncronos puede incrementarse mediante el ajuste al aumentar de la
la
resistencia frecuencia del de alimentación devanado del al motor.
rotor, o bien, al
reducir el voltaje en el devanado del rotor.

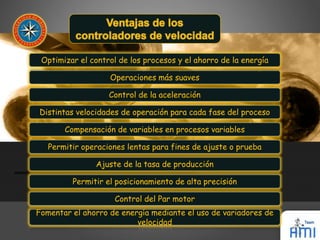

11. Optimizar el control de los procesos y el ahorro de la energía
Operaciones más suaves
Control de la aceleración
Distintas velocidades de operación para cada fase del proceso
Compensación de variables en procesos variables
Permitir operaciones lentas para fines de ajuste o prueba
Ajuste de la tasa de producción
Permitir el posicionamiento de alta precisión
Control del Par motor
Fomentar el ahorro de energía mediante el uso de variadores de
velocidad

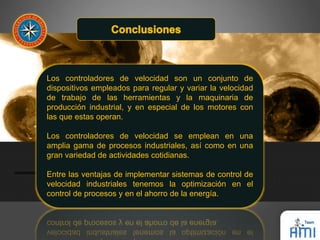

12. Los controladores de velocidad son un conjunto de
dispositivos empleados para regular y variar la velocidad
de trabajo de las herramientas y la maquinaria de
producción industrial, y en especial de los motores con
las que estas operan.
Los controladores de velocidad se emplean en una
amplia gama de procesos industriales, así como en una
gran variedad de actividades cotidianas.
Entre las ventajas de implementar sistemas de control de
velocidad industriales tenemos la optimización en el
control de procesos y en el ahorro de la energía.
13. Balcells, J; Romera, J. (2005) Autómatas Programables. Serie Mundo
Electrónico
Variador de velocidad, Consulta en línea realizada el día 22 de Octubre de
2014. Disponible en http://es.wikipedia.org/wiki/Variador_de_velocidad
Control de Velocidad, Consulta en línea realizada el día 22 de Octubre de
2014. Disponible en http://es.wikipedia.org/wiki/Control_de_velocidad
Sistemas de control de velocidad de motores, Consulta en línea realizada
el día 22 de Octubre de 2014. Disponible en
http://es.slideshare.net/totycevallos/sistemas-de-control-de-velocidad-de-motores
