- 1. CITROËN EL EOBD European On Bord Diagnstic MODULO 7 EOBD
- 2. SUMARIO CITROËN POLUCION Y AUTOMOVIL Reflexión y apuestas La reglamentación europea Homologación y EOBD MODULO 7 EOBD
- 3. POLUCION Y AUTOMOVIL CITROËN • SUMARIO Las fuentes de polución Los contaminantes y sus efectos La cuota del automóvil en la polución Influencia de la riqueza Reflexión sobre la evolución tecnológica MODULO 7 EOBD
- 4. POLUCION Y AUTOMOVIL CITROËN • Las fuentes de polución Productos de combustión (gaseosos o sólidos) Evaporación de combustible Gas de cárter MODULO 7 EOBD
- 5. POLUCION Y AUTOMOVIL CITROËN • Las fuentes de polución ENERGIA QUIMICA CALOR AIRE + CARBURANTE ENERGIA MECANICA C02 + H2O + N2 MODULO 7 EOBD
- 6. POLUCION Y AUTOMOVIL CITROËN • Las fuentes de polución Caso del motor y del carburante "ideal" Ningún contaminante en el escape • Gas carbónico (CO2) • Agua (H2O) • Nitrógeno (N) Un problema ecológico • Gas carbónico (CO2) MODULO 7 EOBD

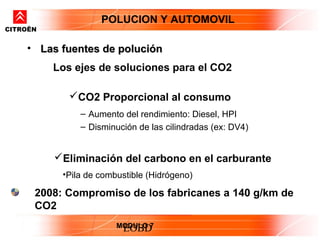

- 7. POLUCION Y AUTOMOVIL CITROËN • Las fuentes de polución Los ejes de soluciones para el CO2 CO2 Proporcional al consumo – Aumento del rendimiento: Diesel, HPI – Disminución de las cilindradas (ex: DV4) Eliminación del carbono en el carburante •Pila de combustible (Hidrógeno) 2008: Compromiso de los fabricanes a 140 g/km de CO2 MODULO 7 EOBD
- 8. POLUCION Y AUTOMOVIL CITROËN • Las fuentes de polución Combustión incompleta Otros componentes en los carburantes • Benceno, • Compuestos aromáticos, • Azufre MODULO 7 EOBD
- 9. POLUCION Y AUTOMOVIL CITROËN • Los contaminantes y sus efectos Impide la oxigenación de la sangre: CO NAUSEA DOLORES DE CABEZA MUERTE HC, Benceno CANCERIGENO Aromáticos NOx DESTRUCCION TEJIDOS PULMONARES Azufre Ozono PROBLEMAS RESPIRATORIOS MODULO 7 EOBD
- 10. POLUCION Y AUTOMOVIL CITROËN • La cuota del automóvil en la polución (Fuente AIRPARIF) 80 % de ciudadanos en Europa El tráfico sería responsable de • El 53 % NOx • El 43 % CO • El 25 % CO2 Camiones = 35 % NOx para el 8 % del tráfico 2 Ruedas = 16 % de CO para el 4 % del tráfico MODULO 7 EOBD
- 11. POLUCION Y AUTOMOVIL CITROËN • La cuota del automóvil en la polución Las otras fuentes de polución Residencial (calefacción) Industria Transporte aéreo, fluvial y ferroviario Centrales térmicas MODULO 7 EOBD

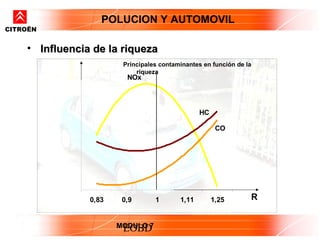

- 12. POLUCION Y AUTOMOVIL CITROËN • Influencia de la riqueza Principales contaminantes en función de la riqueza NOx HC CO 0,83 0,9 1 1,11 1,25 R MODULO 7 EOBD
- 13. POLUCION Y AUTOMOVIL CITROËN • Influencia de la riqueza Potencia(Fuerza) y Consumo en función de la riqueza P Potencia Cs Consumo específico 0,85 1 1,2 R POBRE RICO MODULO 7 EOBD
- 14. POLUCION Y AUTOMOVIL CITROËN • Reflexión sobre la evolución tecnológica Antagonismo entre HC + CO y NOx Antagonismo entre prestaciones y polución Necesidad de explorar otras pistas diferentes de las del motor térmico MODULO 7 EOBD
- 15. POLUCION Y AUTOMOVIL CITROËN • Reflexión sobre la evolución tecnológica El motor Diesel Motor esencia de inyección directa Vehículo eléctrico Vehículo híbrido Pila de combustible Motor 2 tiempos MODULO 7 EOBD
- 16. LOS ASPECTOS REGLAMENTARIOS CITROËN • SUMARIO La homologación VN Las normas EL EOBD: Definición EL EOBD: Nociones importantes La MIL (testigo de alerta) Gestión de los códigos defectos MODULO 7 EOBD
- 17. LOS ASPECTOS REGLAMENTARIOS CITROËN • Homologación VN Diferentes ensayos: • Emisiones contaminantes • Resistencia de las estructuras • Ruido • Consumo MODULO 7 EOBD
- 18. LOS ASPECTOS REGLAMENTARIOS CITROËN • Homologación VN Emisiones: 5 ensayos realizados • TEST I: Emisiones CO, HC, NOX en g/por km que sigue un ciclo • TEST II: CO al ralentí • TEST III: Emisiones de gas de cárter • TEST IV: Emisiones por evaporación • TEST V: Durabilidad MODULO 7 EOBD
- 19. LOS ASPECTOS REGLAMENTARIOS CITROËN • Las normas Denominación Denominación Norma Año PSA (V.P) PSA (V.U) EURO 2 1996 L3 W3 EURO 3 2000 L4 W4 EURO 4 2005 L5 W5 MODULO 7 EOBD

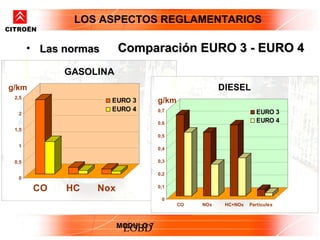

- 20. LOS ASPECTOS REGLAMENTARIOS CITROËN • Las normas Comparación EURO 3 - EURO 4 GASOLINA g/km DIESEL 2,5 EURO 3 g/km EURO 4 0,7 EURO 3 2 0,6 EURO 4 1,5 0,5 1 0,4 0,5 0,3 0,2 0 CO HC Nox 0,1 0 CO NOx HC+NOx Particules MODULO 7 EOBD

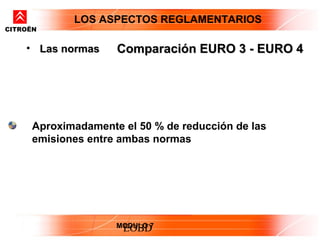

- 21. LOS ASPECTOS REGLAMENTARIOS CITROËN • Las normas Comparación EURO 3 - EURO 4 Aproximadamente el 50 % de reducción de las emisiones entre ambas normas MODULO 7 EOBD
- 22. LOS ASPECTOS REGLAMENTARIOS CITROËN • EL EOBD Obligatorio en motores gasolina desde el 01/01/2.000 (nuevos tipos) o el 01/01/2.001 (todo tipo) Obligatorio en motores diesel desde el 01/01/2.003 (nuevos tipos) o el 01/01/2.004 (todo tipo) MODULO 7 EOBD
- 23. LOS ASPECTOS REGLAMENTARIOS CITROËN • EL EOBD: definición El sistema EOBD indica el fallo de un componente o de un sistema relativo a las emisiones cuando este fallo provoca un aumento de las emisiones, cuyo nivel sobrepasaría los límites siguientes: MODULO 7 EOBD
- 24. LOS ASPECTOS REGLAMENTARIOS CITROËN • EL EOBD: Definición GASOLINA g/km CO HC NOx LIMITE EOBD EURO 3 3,2 0,4 0,6 LIMITE EURO 3 2,3 0,2 0,15 (Homologación VN) DIESEL g/km CO HC NOx HC+NOx Part. LIMITE EOBD EURO 3 3,2 0,4 1,2 - 0,18 LIMITE EURO 3 0,64 - 0,5 0,56 0,05 (Homologación VN) MODULO 7 EOBD
- 25. LOS ASPECTOS REGLAMENTARIOS CITROËN • EL EOBD: Definición GASOLINA DIESEL g/km •3,5 g/km •3,5 •3 • EOBD •3 • EOBD •2,5 •2,5 • EURO 3 • EURO 3 •2 •2 •1,5 •1,5 •1 •1 •0,5 •0,5 •0 •0 •CO •NOx •Part •CO •HC •NOx MODULO 7 EOBD
- 26. LOS ASPECTOS REGLAMENTARIOS CITROËN • EL EOBD: Nociones importantes Ciclo de conducción (Driving ciclo) • Arranque • Rodaje • Corte motor MODULO 7 EOBD
- 27. LOS ASPECTOS REGLAMENTARIOS CITROËN • EL EOBD: Nociones importantes Ciclo de calentamiento (Warm up ciclo) • Arranque • Aumento de temperatura motor de 22 ° con un mínimo de 70 ° MODULO 7 EOBD
- 28. LOS ASPECTOS REGLAMENTARIOS CITROËN • EL EOBD: Nociones importantes •Arranque con Tª agua de 30°C, •Rodaje durante 15mn., Tª agua 85°C •Parada del motor MODULO 7 EOBD
- 29. LOS ASPECTOS REGLAMENTARIOS CITROËN • EL EOBD: Nociones importantes •Arranque con Tª agua de 80°C, •Rodaje durante 15 mn., Tª agua 90°C •Parada del motor Diferencia de Tª <22 ° C •Arranque con Tª agua de 30°C, •Rodaje, Tª agua 60°C •Parada del motor Tª <70°C MODULO 7 EOBD
- 30. LOS ASPECTOS REGLAMENTARIOS CITROËN • EL EOBD: Nociones importantes SCAN TOOL MODULO 7 EOBD
- 31. LOS ASPECTOS REGLAMENTARIOS CITROËN • El MIL (testigo de alerta) MIL: Malfunction Indicator Light Encendido: 5 condiciones en función del código – A: Encendido desde la aparición del defecto – B: Encendido al cabo de 2 ciclos de conducción – C: Encendido al cabo de 3 ciclos de conducción – D: Ningún encendido, acceso a Scan Tool – E: Ningún encendido, ningún acceso a Scan Tool Apagado • 3 ciclos de conducción sin defecto MODULO 7 EOBD
- 32. LOS ASPECTOS REGLAMENTARIOS CITROËN • Gestión de los códigos defectos Un defecto es almacenado desde su aparición Es confirmado (acceso al scan tool) como muy tarde después de 2 ciclos suplementarios de conducción Un código confirmado es borrado sin intervención, como muy pronto, después de 40 ciclos de calentamiento (si ninguna reaparición) Contador de ciclos (conducción y calentamiento) para cada defecto MODULO 7 EOBD
- 33. LOS ASPECTOS REGLAMENTARIOS CITROËN • Gestión de los códigos defectos P: POWERTRAIN 0 Estándar 0: General 1: Circuito de aire- Número B: BODY 1,2,3 Fabricante carburante 2: Alimentación C: CHASIS 3: Encendido 4: Escape 5: Regulación ralentí y velocidad vehículo P0420: Pérdida eficacia catalizador 6: Señales E/S 7: Transmisión MODULO 7 EOBD
- 34. LOS ASPECTOS REGLAMENTARIOS CITROËN • Gestión de los códigos defectos Algunos ejemplos de defectos CODIGO TITULO TIPO Circuito captador de turbo P0235 A compresor P0222 Captador posición pedal A PO500 Captador de velocidad vehículo C P0181 Tª carburante CoD MODULO 7 EOBD
